湖南萬總定制三層自建房別墅

  2020年，萬總通過朋友的介紹找到我們軒鼎設計公司，朋友之前在這做過一次設計，到朋友家參觀后，自己也想把老宅子給重新建一番。萬總的宅基地面積不是很大，面寬9.5米，進深12米。設計總建筑 面積不能超過300平。布局方面要實用。

   萬總和我們溝通了一段時間后，工作人員也大概了解了萬總對設計的一些需求。方案設計師根據萬總所提供的材料，進行方案合理費劃分。布局如下：

一層：客廳、臥室、衛生間、廚房、餐廳、儲藏室。

二層：家庭活動室、臥室2、衛生間、書房、陽臺

三層：臥室2、衛生間、茶室、大露臺

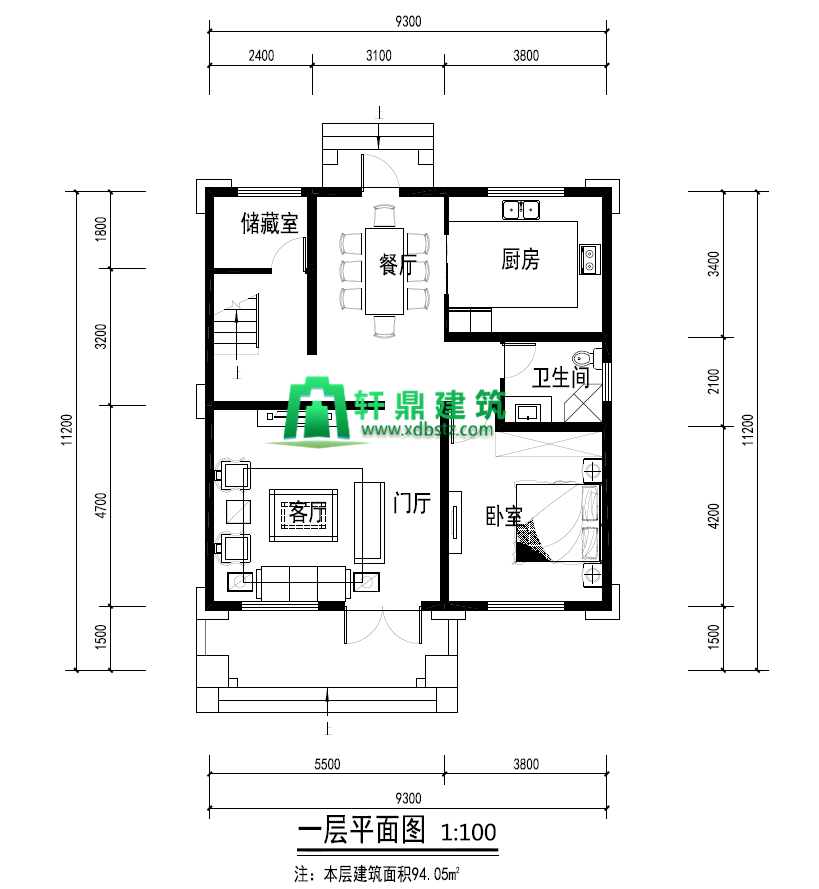

一層平面圖

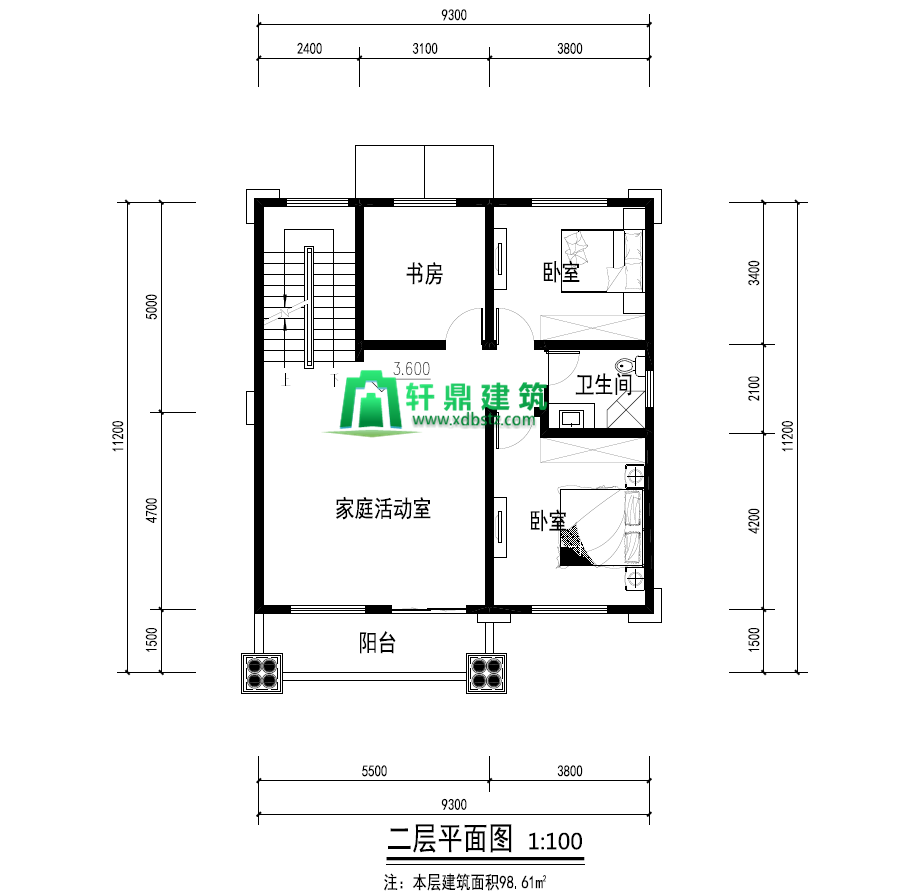

二層平面圖

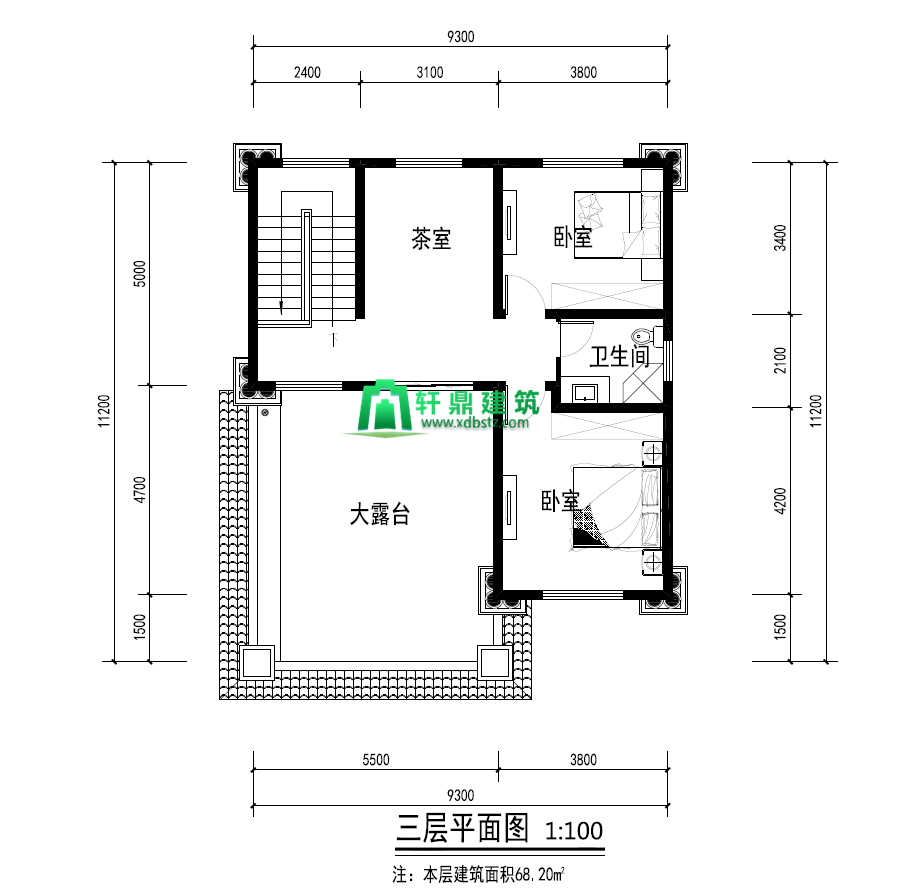

三層平面圖

     此款方案最大的亮點是露臺的設計，總面積雖然不大，但露臺去占了三樓的大部分空間。萬總的愛人很喜歡露臺大一些。可以方便在露臺燒烤或者種一些自己喜歡的植物。是一個愛花草的達人。一直三樓一共五個房間。還帶有茶室以及書房。一樓廚房還留有后門，并且加了一個小門樓，有沒有很好看呢。

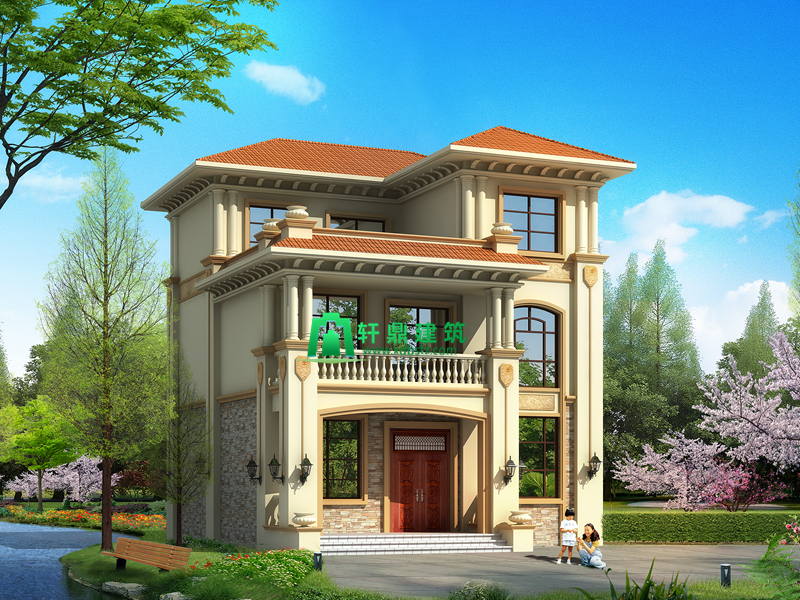

正面效果圖

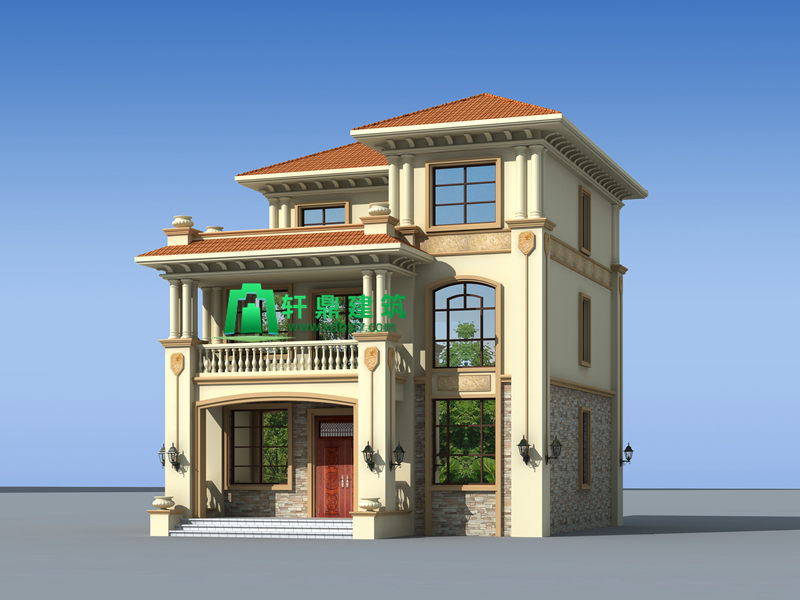

側面效果圖

鳥瞰效果圖

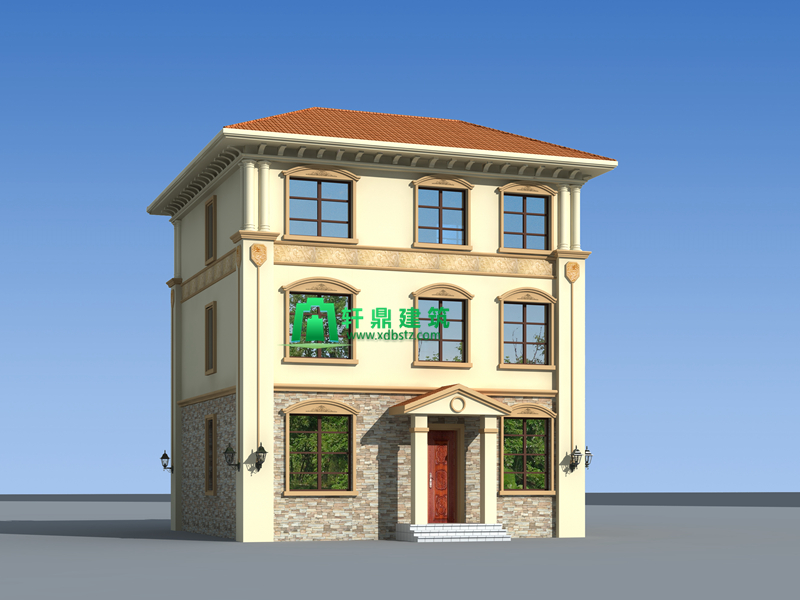

背面效果圖

    外觀整體風格是歐式風格。建筑總高度（到屋脊高度）：11.741米，建筑面積：260.8平方米，一層層高3.6米，二層層高3.3米，三層層高3.3米。

   整體也是以暖黃色色調為主。暖暖色調從里到外看上去都是很溫馨的。就連窗套都和整體呼應是那張暖色色調。別看面積不大 ，整體房屋歐式風格的搭配在配上這些歐式的構件簡直美美噠。設計師和黃色談討過好幾種方案顏色的搭配，經過家人的幾次對比，最終選擇的這款圖。

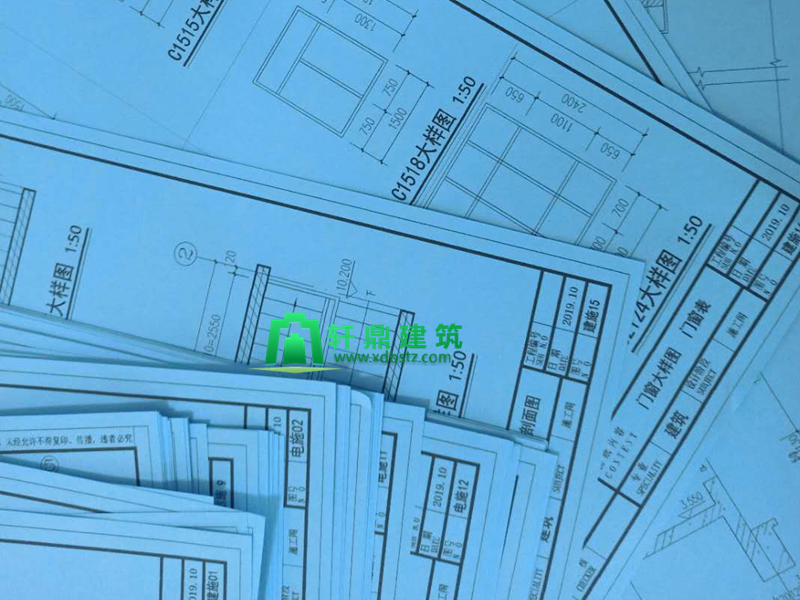

施工圖

   圖紙包含建筑施工圖，結構配筋圖，排水施工圖，電氣施工圖，外觀效果圖。一整套的施工圖。只要交到施工方手中就可以即可施工。

   有時候客戶看到平面圖后，經常問，你們都公布出平面圖，我直接給施工方就可以啦，還用設計了嗎。其實這樣的想法是錯誤的，平面圖只是施工圖一個小小的一點。施工圖中的詳細細節點都是很詳細，數據的尺寸也是很到位的。根本不是施工師傅看看平面圖，就可以能造出的造型。建到一半，師傅就想不出如何造上面的造型，或者戶型窗戶尺寸如何弄，斜屋頂怎么施工。這樣的案例經常發生。一套好的施工圖，方便了施工也能建出完美的住宅！

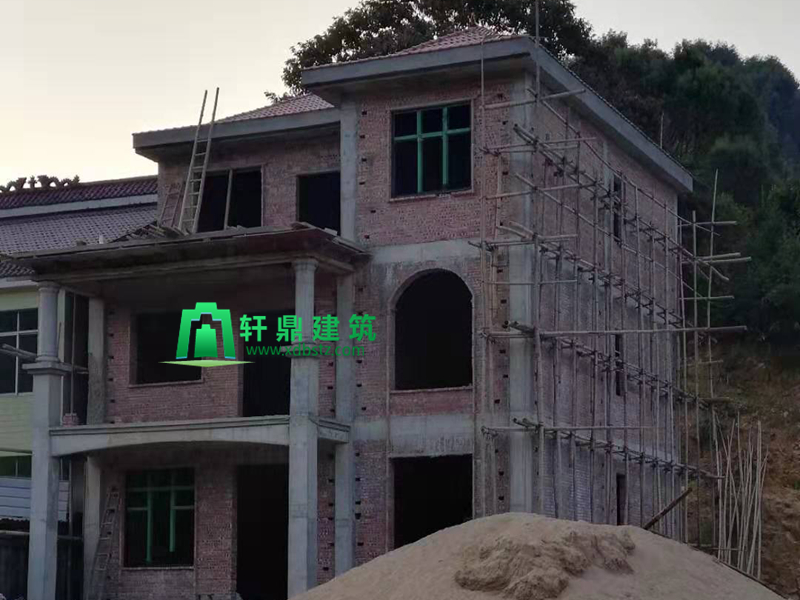

實景圖
