圖紙為A3施工激光藍圖+ A4高清效果圖照片，不提供電子版，本套成品模板圖紙已經完善，不做任何修改，如需定制修改設計請點擊定制設計。

圖紙介紹：

上海衛總占地140平三層復式新中式設計圖。衛總在上海工作，給老家的父母打算蓋一棟三層新中式的設計。通過朋友的介紹聯系到我們公司。設計師和衛總溝通了簡單的方案后，衛總便決定請我們為他設計此款房屋。本套外觀采用同一種色調，褐色作為主調，搭配灰色琉璃瓦設計。別墅的各個細節，處處彰顯設計感。四個立面大面積的窗戶設計，室內空間更加明亮，視野上也會更加的開闊。整體盡顯沉穩大氣。圖紙齊全，請放心購買。

設計功能：

☑ 占地尺寸：14.74*10.72米

☑ 占地面積：142.8㎡

☑建筑面積：353.57㎡

☑ 建筑結構：磚混結構

☑ 造價估算：36-40萬

☑ 一層建筑面積（包含外墻）：142.8㎡

注：占地面積為一層建筑面積（平面圖有標注）+外部臺階或連廊的面積，面寬為東西兩墻（包括墻體厚度） 的距離，進深為后墻到門樓柱子前端的距離。

施工參數：
建筑層數：地上3層，建筑總高度（到屋脊高度）：11.088米，建筑面積353.57平方米。
結構體系：磚混結構，抗震設防烈度七度，屋面為現澆混凝土屋面。
樓層層高：一層層高3.6米，二層層高3.3米,三層層高2.3米。

后期效果圖：

俯視效果圖：

背面效果圖:

一層平面圖：客廳，餐廳，廚房，棋牌室，儲藏間，衛生間。客廳挑空設計，更顯尊貴大氣，彰顯業主身份品味。也增強室內的空間感。餐廳與門廳隔開，打造多人用餐位置，讓用餐更加熱鬧。

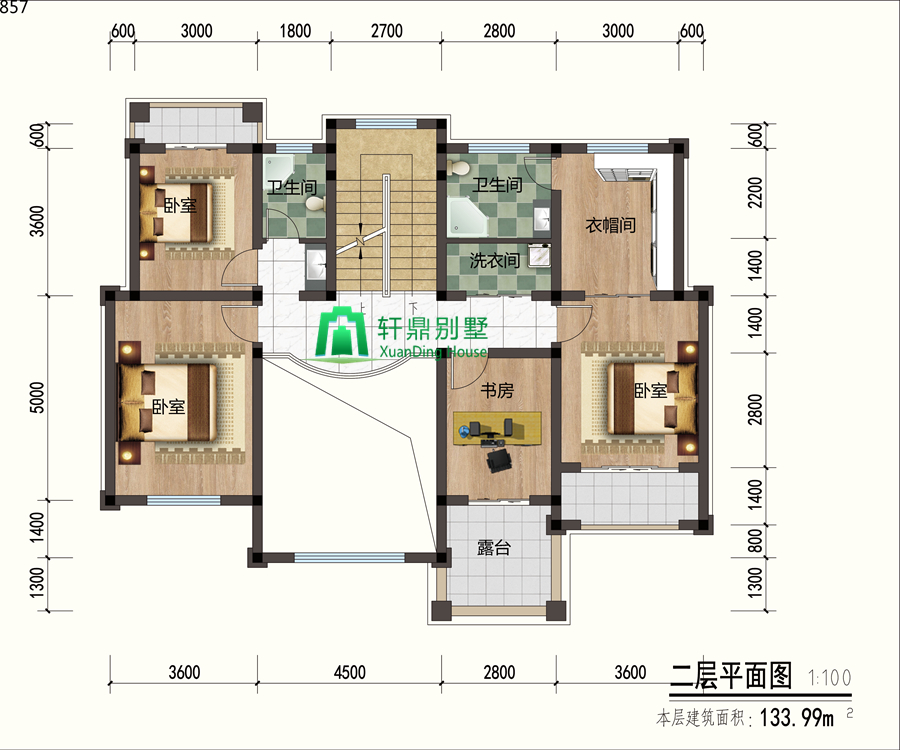

二層平面圖：臥室，書房，衛生間，衣帽間，陽臺。二樓主要以居住為主，一間主臥+兩間次臥，不僅滿足了家人的住宿，也提供了生活舒適感。公衛干濕分離的設計，干凈又衛生。單獨設計了衣帽間，讓衣物有了收納空間。

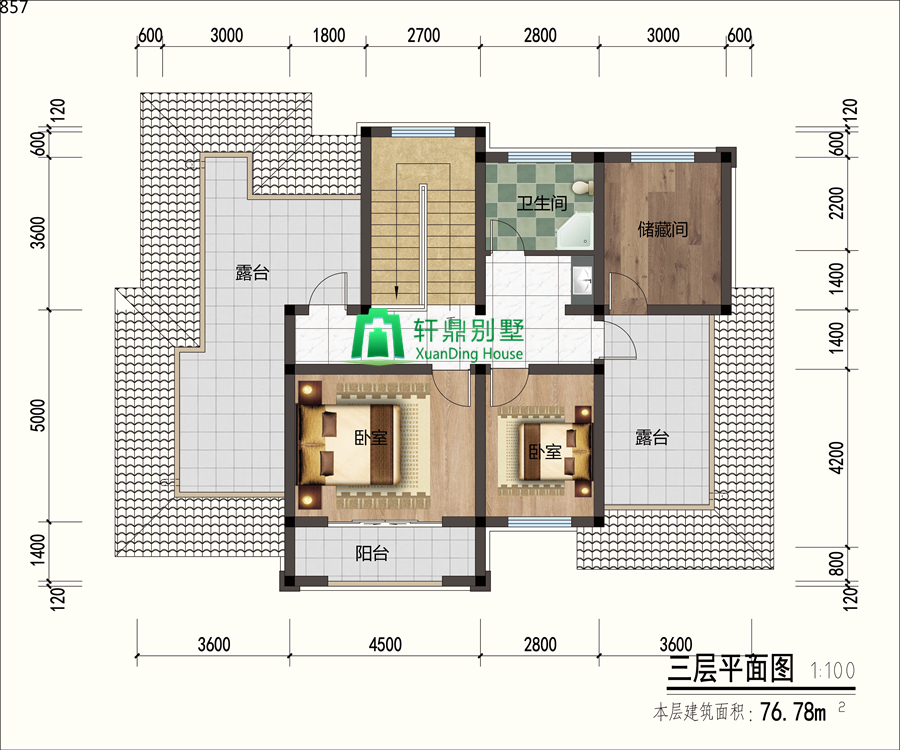

三層平面圖：臥室，儲藏間，衛生間，露臺。本層兩間次臥設計，可做朋友到訪的備用房間。多個露臺的設計，延伸了視野，也打早了獨特的居家休閑空間。

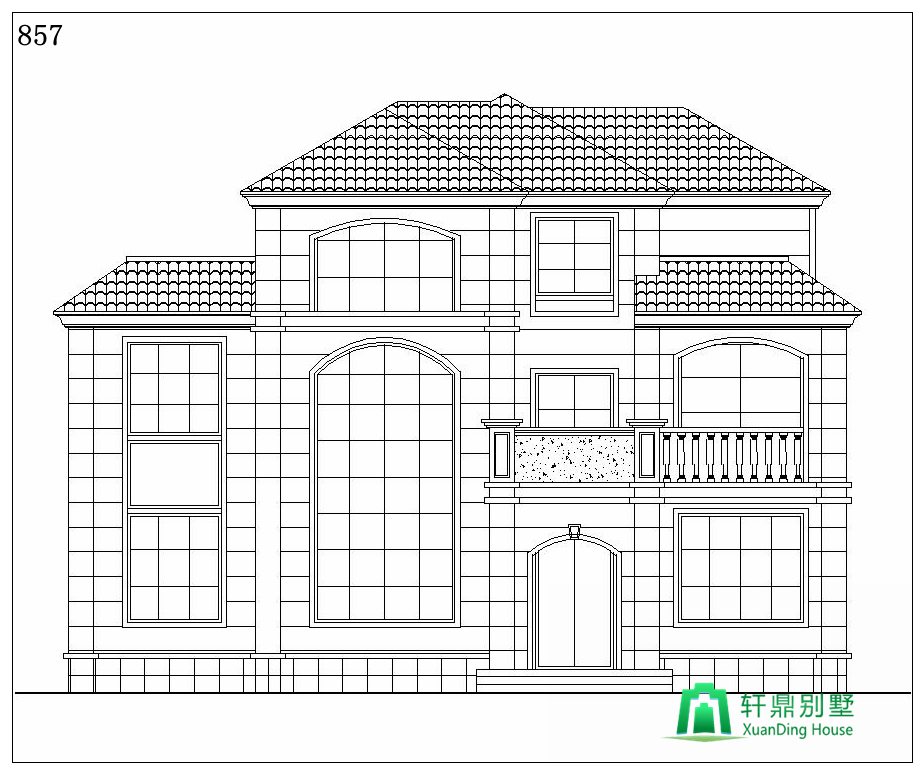

正立面圖：

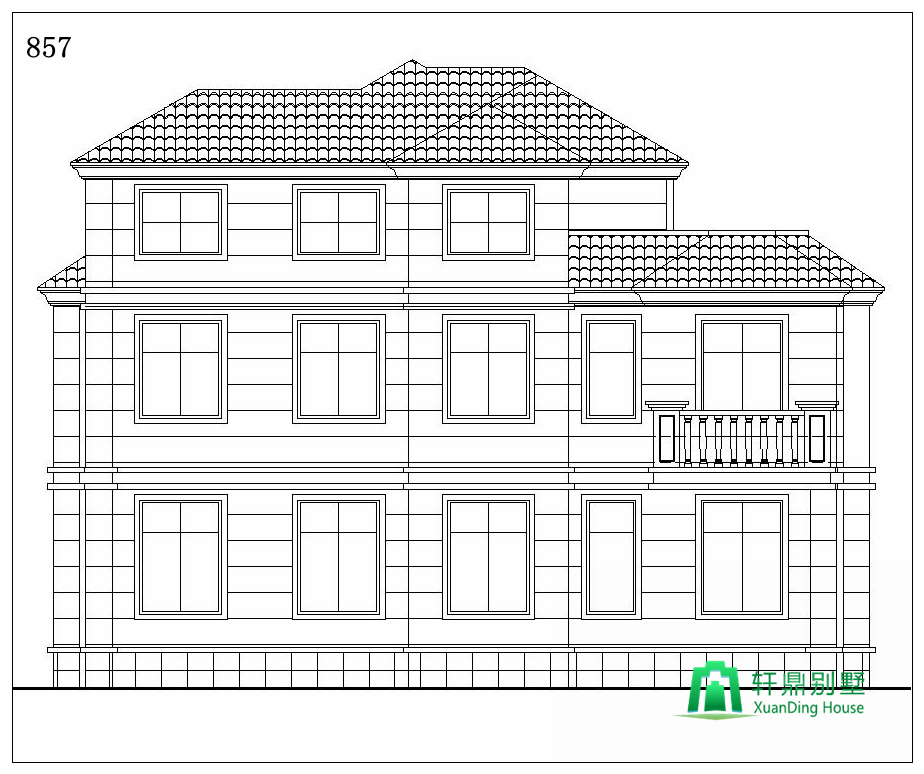

背立面圖：

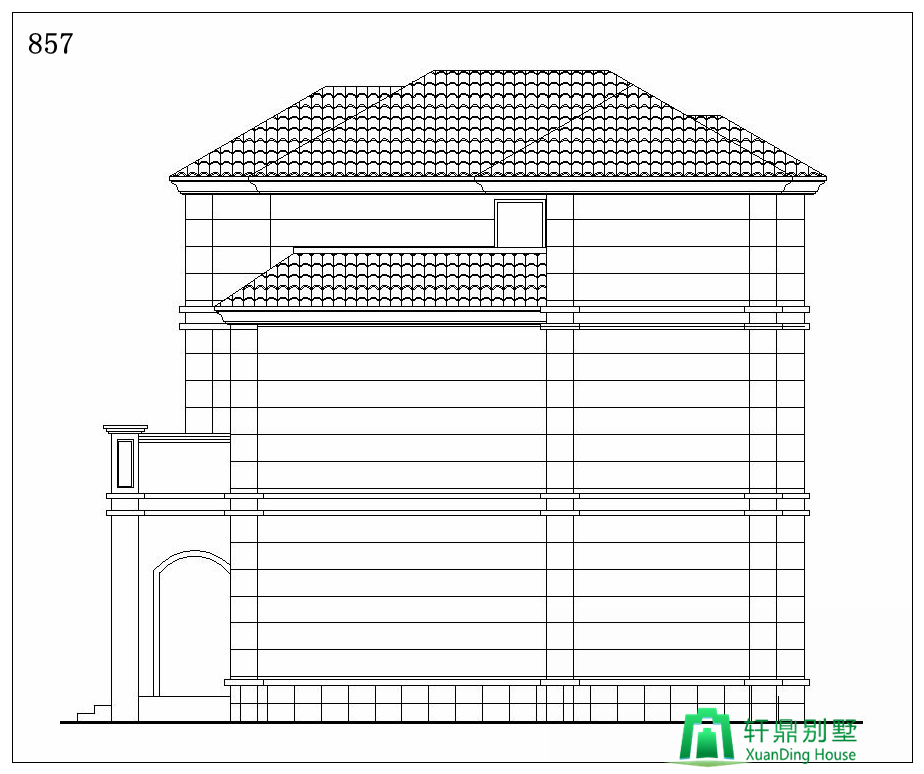

左立面圖：



右立面圖：

方法一：您可以聯系我們的客服人員訂購，客服電話0536-3385581，微信（手機同號）13963655595，QQ：38091518

方法二：您只需“立即訂購”提交您的訂購信息，我們收到您的訂單后會第一時間聯系您的。

本站圖紙如果用于建造房屋，為保證建造安全、圖紙和實際地質情況相吻合，以及各地施工做法及水平的差異，避免因為直接使用圖紙造成的材料浪費或者返工，圖紙務必請專業人士驗證后，再進行使用！
很多網站以光盤的形式出售圖紙，宣稱有6000多套甚至更多，請您務必慎重考慮，那些光盤里面大部分只有效果圖而沒有施工圖，有CAD圖紙的設計內容也是不完整的，只是方案圖而不是施工圖，缺少了節點圖、結構配筋圖、水電圖等等，如果您對建筑行業不了解，等收到光盤并付款后發現里面的圖紙不完整就于事無補了。選擇齊全的施工圖紙才能用于建房。
