正面效果圖：



側面效果圖：

背面效果圖：

此套圖紙為軒鼎建筑設計公司為湖北黃岡王業主設計的一套輕鋼二層小別墅，整體采用薄壁矩形方管作為主骨架，C型檁條作為墻骨架，外墻采用保溫一體板。同時此戶型業主又要求設計了磚混結構版本，兩個版本同時設計完畢，業主用于造價預算和整體性價比的比較。兩者版本價格都為498元，喜歡本套圖紙的朋友直接點擊訂購即可。或是需要設計的朋友可以直接聯系設計師劉工，電話微信為18668932208

施工參數：

建筑層數：地上2層， 建筑總高度：6.00米，總建筑面積：228.52平方米

結構體系： 有磚混結構和輕鋼結構，業主朋友可以自由選擇結構版本，抗震設防烈度七度。

結構層高：一層層高3.00米，二層層高3.00米。

圖紙詳情：

建 筑 圖：

建筑施工總說明、建筑構造設計說明、一層平面圖、二層平面圖、閣樓平面圖、屋頂平面圖、正立面圖、背立面圖、左立面圖、右立面圖、1-1剖面圖、樓梯大樣圖、節點大樣圖一、衛生間詳圖、門窗表、門窗大樣圖等

結 構 圖：

磚混結構：結構設計總說明一、結構設計總說明二、基礎平面布置圖、基礎施工詳圖、一層梁平法施工圖、二層梁平法施工圖、坡屋頂梁平法施工圖、一層板配筋圖、二層板配筋圖、坡屋頂板配筋圖、樓梯配筋圖、節點配筋圖一等

輕鋼結構:柱平面圖，墻梁布置圖，各個墻面梁詳圖，樓面梁布置圖，屋面檁條布置圖，屋架詳圖，柱詳圖等

給排水圖：

給排水設計總說明、一層給排水平面圖、二層給排水平面圖、屋頂給排水平面圖、給排水系統圖等

電 氣 圖：

電氣設計說明、設備材料表、配電系統圖、弱電系統圖、一層照明平面圖、二層照明平面圖、一層插座平面圖、二層插座平面圖、一層弱電平面圖、二層弱電平面圖、屋頂防雷平面圖等

    本套圖紙經過我公司各專業注冊工程師依照國家建筑行業標準設計、修訂、審核，已經完全達到國家規范設計標準要求，我們所有的圖紙均為施工藍圖，嚴格按照設計院標準出圖，每一套圖紙均蓋有公司設計公章，蓋有設計公章即對別墅設計圖紙結構安全負終身責任制，業主朋友可以放心購買，安心建房。
    圖紙質量決定圖紙價格，我們相信高質量的圖紙帶給建房者的是事半功倍的效果，而有的粗制濫造的設計圖紙，帶來是大量的施工問題、重復的建材投入、不安全的結構、以及錯誤百出的細節等等，所以請建房的朋友能慧眼識圖，相信軒鼎的實力。



   軒鼎出品-必屬精品





一層平面圖：

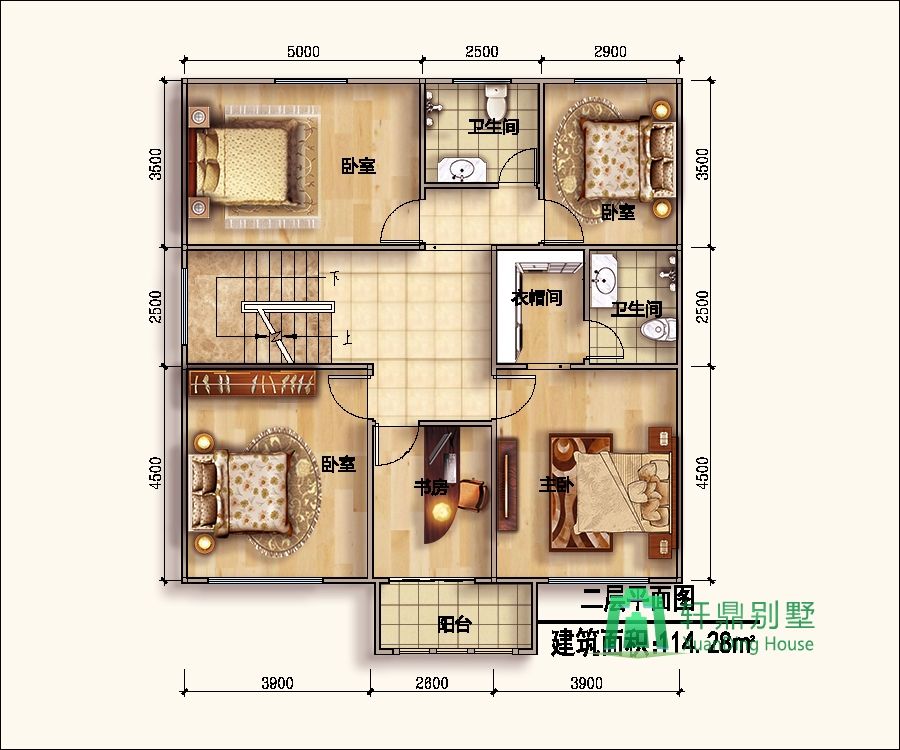

二層平面圖：

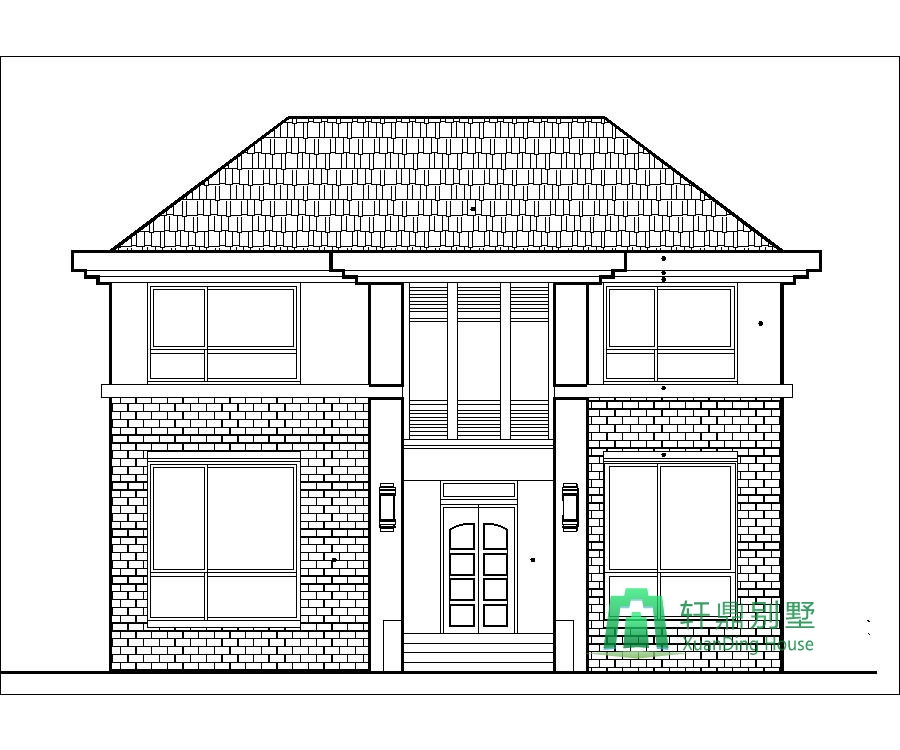

正立面圖：

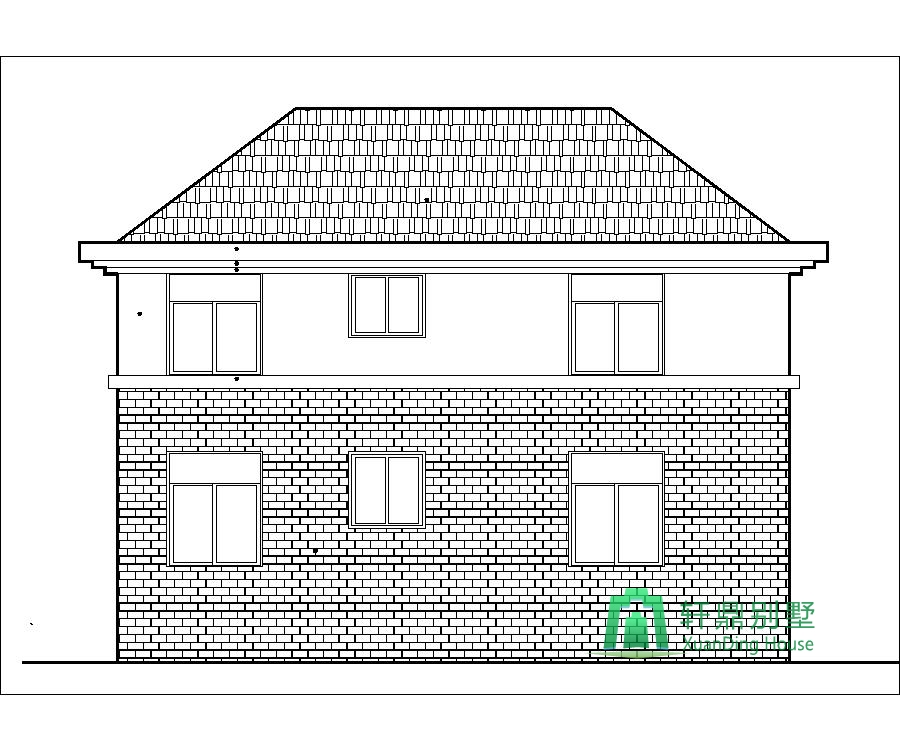

背立面圖：

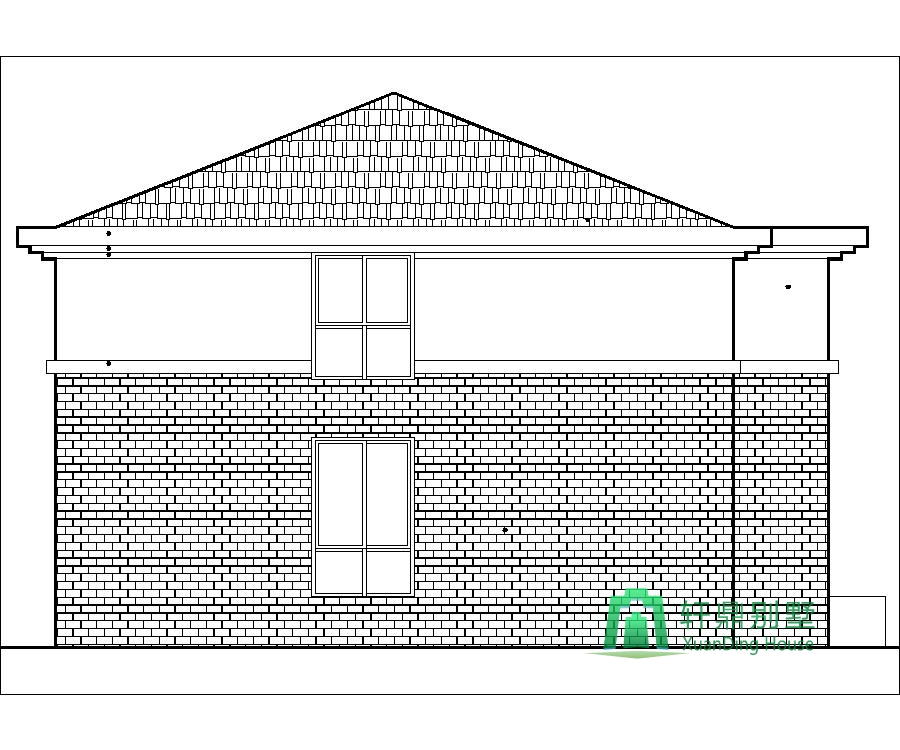

左立面圖：

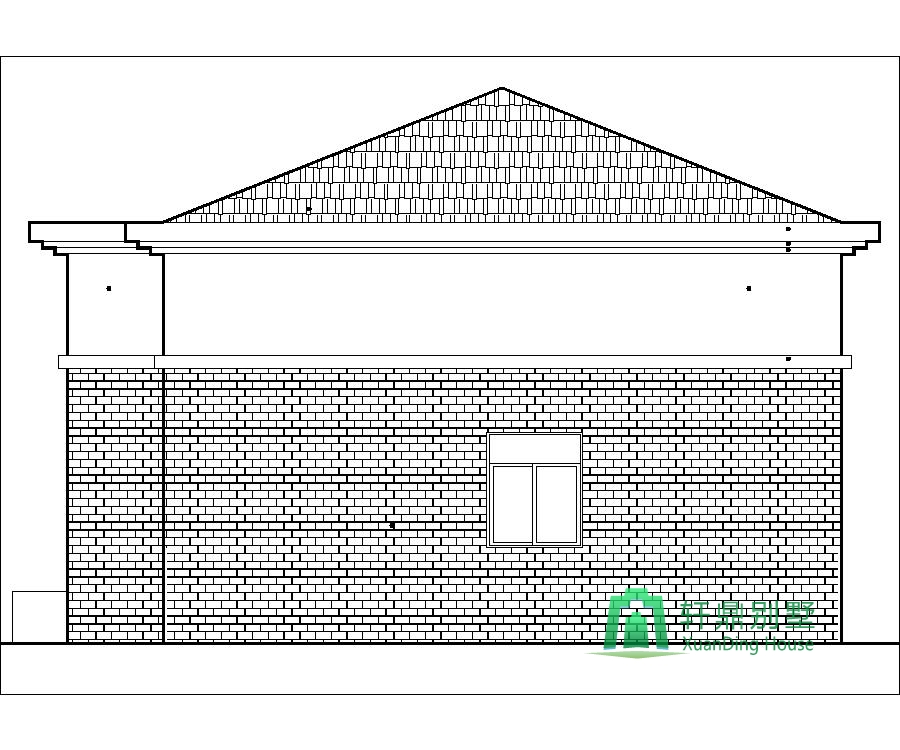

右立面圖：
