圖紙為A3施工激光藍圖+ A4高清效果圖照片，不提供電子版，本套成品模板圖紙已經完善，不做任何修改，如需定制修改設計請點擊定制設計。

圖紙介紹：

四川成都20.5*13.5米雙拼三層自建房設計。兄弟兩人齊建歐式大宅。底部以文化石打底，墻面采用米黃色真石漆再搭配藍色坡屋頂。富有設計美感。房屋對稱設計，中間以墻分界線。公用一樓堂屋，二樓活動廳，三樓大露臺，兩兄弟家庭和睦，其樂融融。每家都設有旋轉樓梯，彰顯室內的美觀以及大氣。別墅里面造型不復雜，卻又給人感覺高端上檔。有多個露臺和陽臺的設計，用歐式經典羅馬柱，安全性和美觀性同時存在，滿足日常的晾曬與休閑。

設計功能：

☑ 占地尺寸：20.5*13.5米

☑ 占地面積：245.73㎡

☑建筑面積：642.20㎡

☑ 建筑結構：框架結構

☑ 造價估算：70-75萬

☑ 一層建筑面積（包含外墻）：245.73㎡

注：占地面積為一層建筑面積（平面圖有標注）+外部臺階或連廊的面積，面寬為東西兩墻（包括墻體厚度） 的距離，進深為后墻到門樓柱子前端的距離。

施工參數：
建筑層數：地上3層，建筑總高度（到屋脊高度）11.975米，建筑面積642.207平方米。
結構體系：框架結構，抗震設防烈度七度，屋面為現澆混凝土屋面。
樓層層高：一層層高3.6米，二層層高3.3米，三層層高2.1米。

后期效果圖：

俯視效果圖：

背面效果圖：

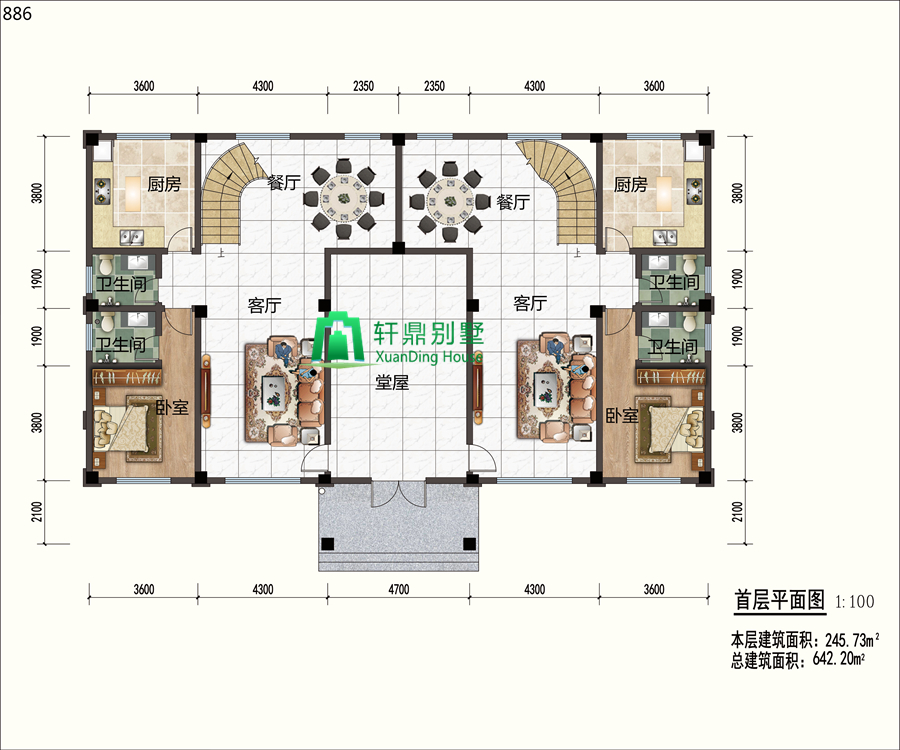

一層平面圖：客廳，臥室，衛生間，廚房，餐廳，堂屋（共用）。堂屋設計，符合農村建房風俗。一層一室一廳，一廚兩衛設計，空間不擁擠。

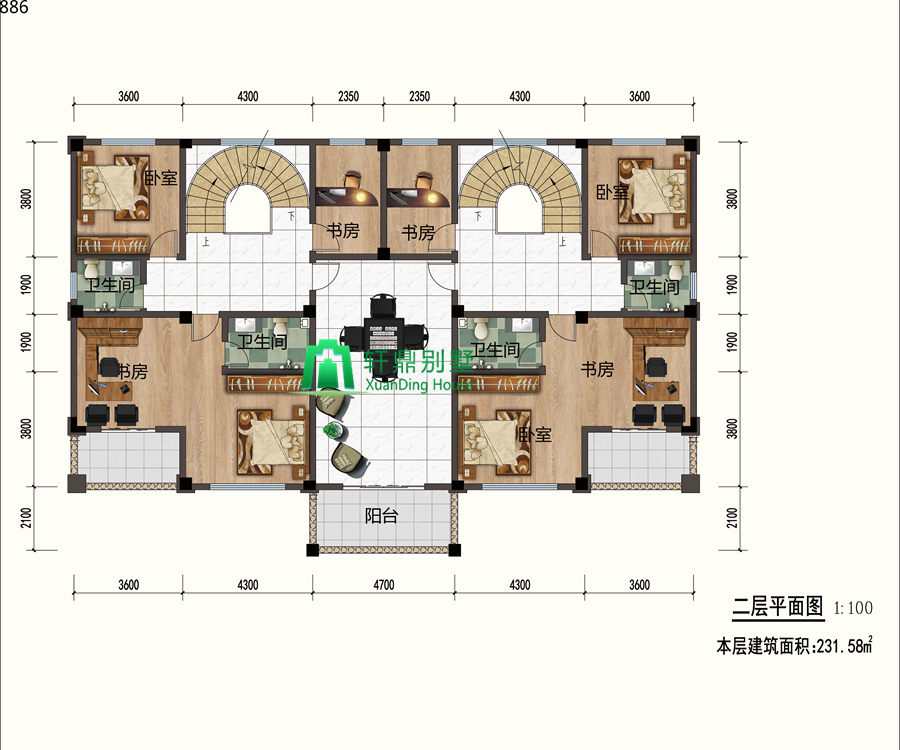

二層平面圖：臥室，書房，衛生間，活動廳+陽臺（共用）。本層兩間臥室的設計，其中一間為主臥，書房，衛生間，陽臺一體化設計，形成寬敞的生活空間，打造舒適的住宿環境。活動廳左右各一扇門，可打牌，品茶等，豐富居家的休閑樂趣。

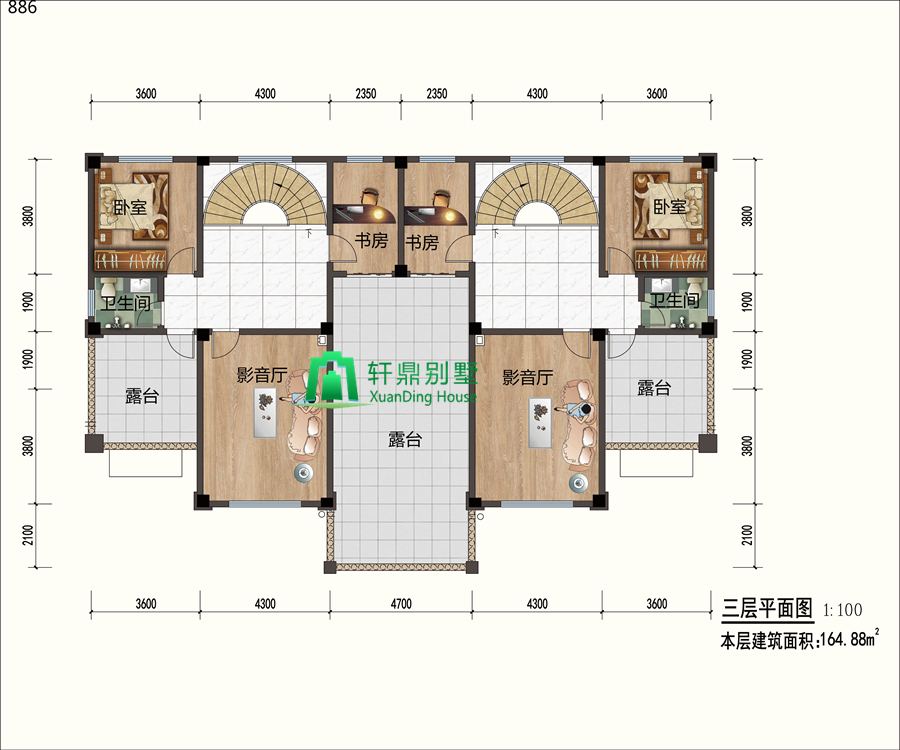

三層平面圖：臥室，書房，衛生間，影音廳，小露臺，大露臺（共用）。本層一間臥室設計，可做備用臥室。書房連接露臺，辦公之余可盡享風景。兩家共用一個大露臺，周末兩家人一起組織聚會，燒烤等，小露臺用來晾曬被褥。

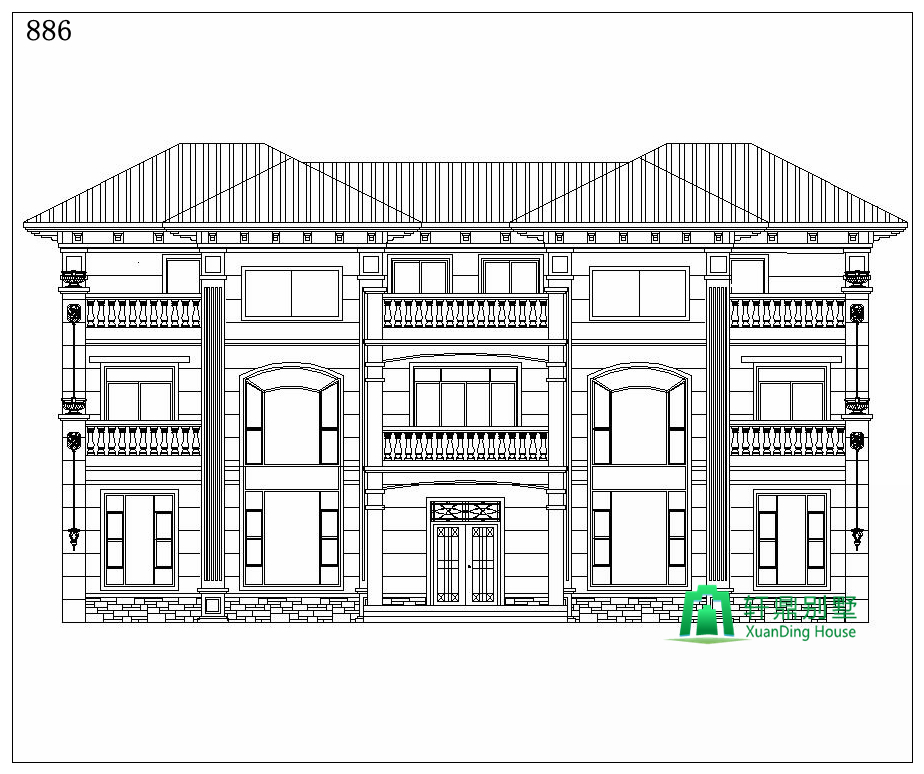

正立面圖：

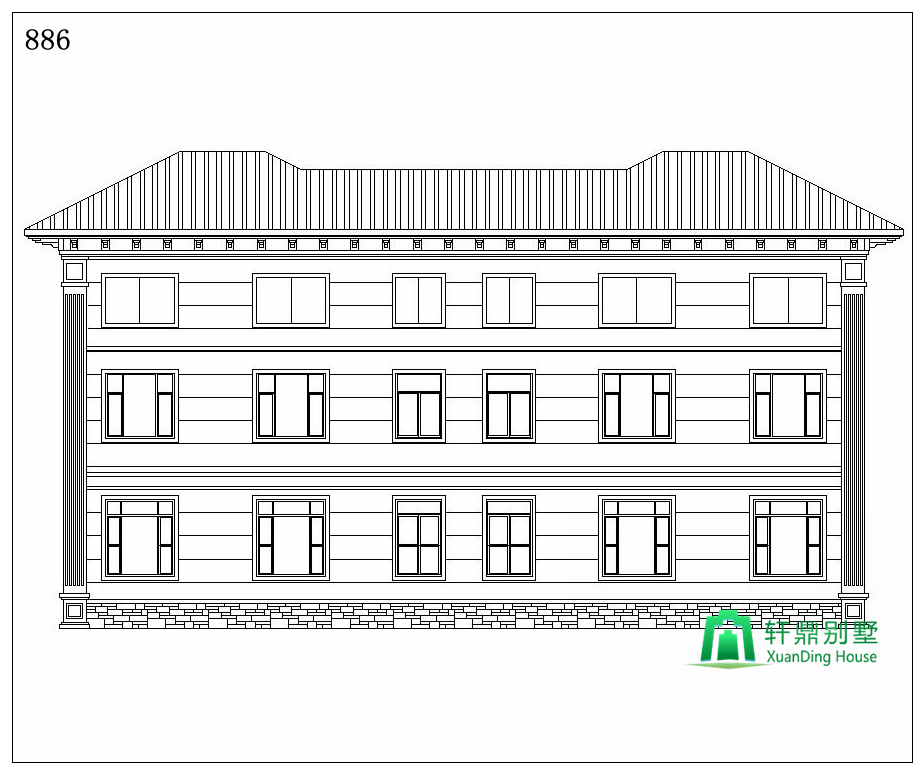

背立面圖：

左立面圖：

右立面圖：
