圖紙為A3施工激光藍圖+ A4高清效果圖照片，不提供電子版，本套成品模板圖紙已經完善，不做任何修改，如需定制修改設計請點擊定制設計。

圖紙介紹：

湖南長沙周總22*11三層雙拼農村自建房設計圖案例。周總和兄弟一起建雙拼自建房，兩兄弟從小感情就好，建房子，也不分開。占地面積較大，內部布局完善，每家每戶每層都帶有廚房設計。布局上形成寬敞舒適的空間。外觀是經典歐式風格，整體高度符合農村建房政策。淺灰色的外墻搭配上紅色屋頂，最經典的款式設計，四個立面多開窗設計，增強空氣流通和采光程度。散發獨特的魅力以及家的溫馨。圖紙齊全，請朋友放心購買。

設計功能：

☑ 占地尺寸：22.24*11.24米

☑ 占地面積：249.98㎡

☑建筑面積：766.10㎡

☑ 建筑結構：磚混結構

☑ 造價估算：77-85萬

☑ 一層建筑面積（包含外墻）：249.98㎡

注：占地面積為一層建筑面積（平面圖有標注）+外部臺階或連廊的面積，面寬為東西兩墻（包括墻體厚度） 的距離，進深為后墻到門樓柱子前端的距離。

施工參數：
建筑層數：地上3層，建筑總高度（到屋脊高度）13.342米，建筑面積766.10平方米。
結構體系：磚混結構，抗震設防烈度七度，屋面為現澆混凝土屋面。
樓層層高：一層層高3.6米，二層層高3.2米，三層層高3.2米。

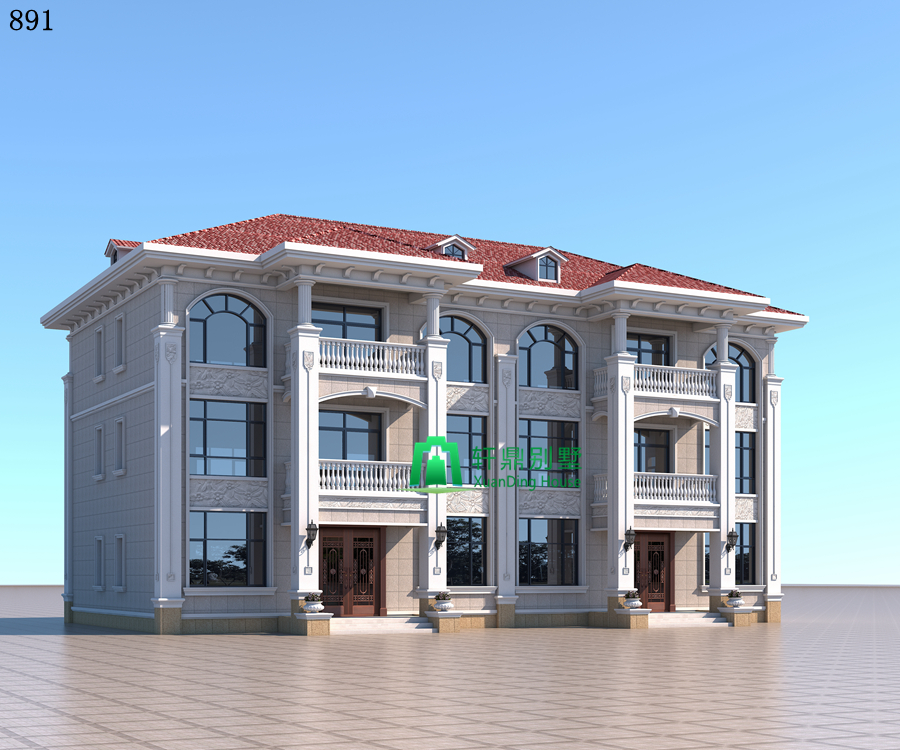

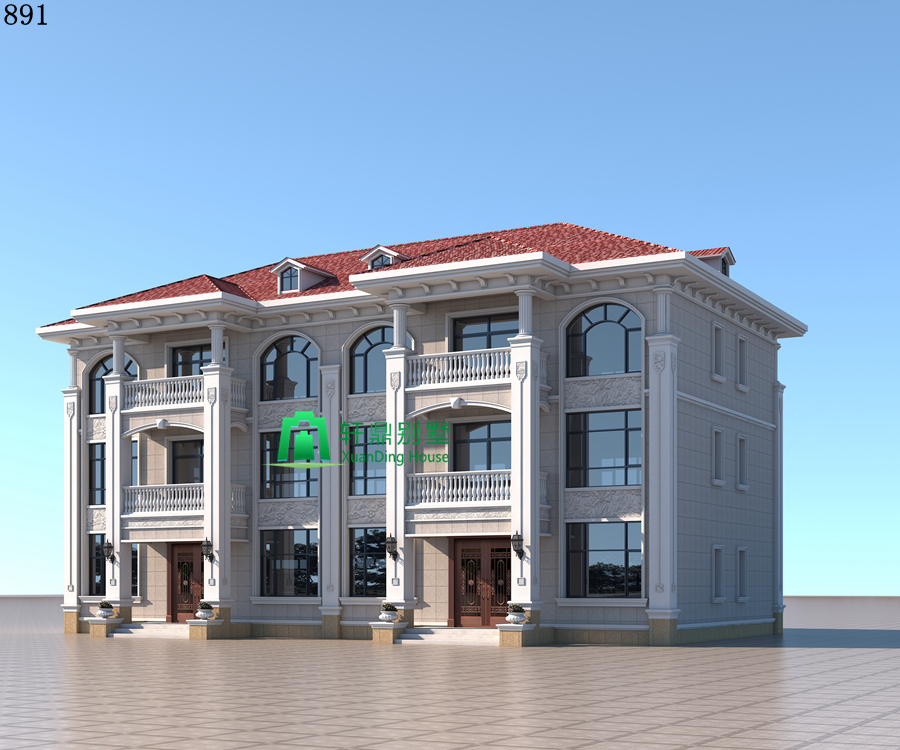

后期效果圖：

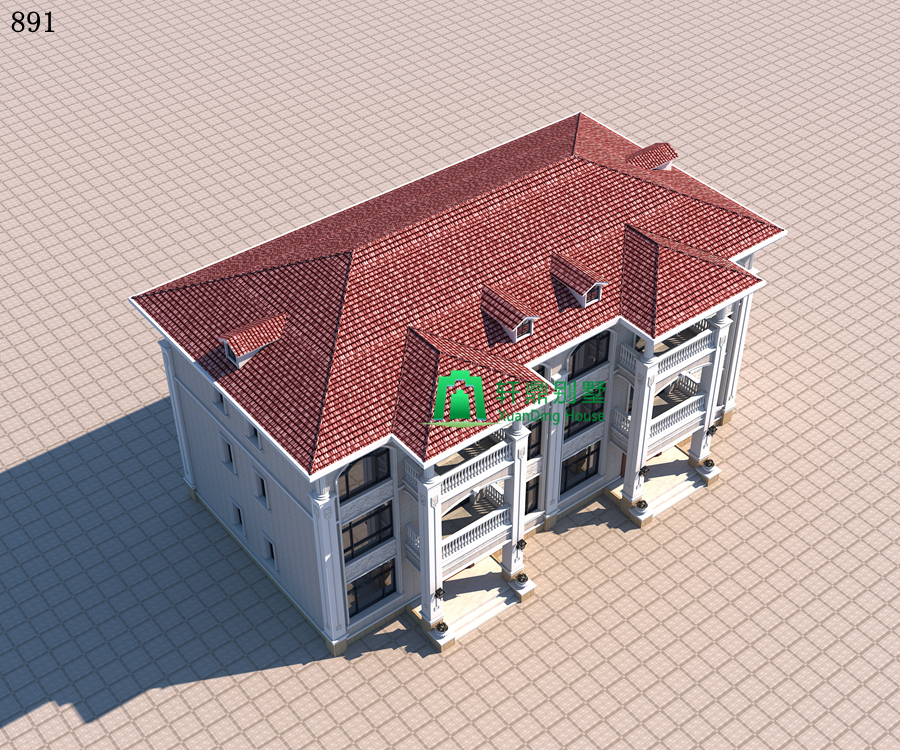

俯視效果圖：

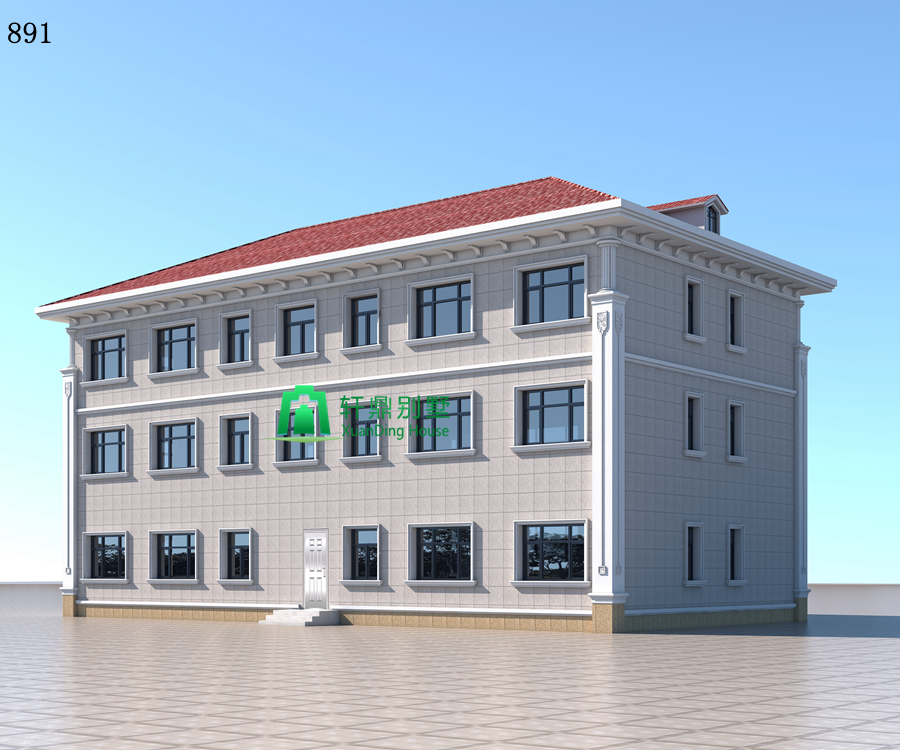

側面效果圖:

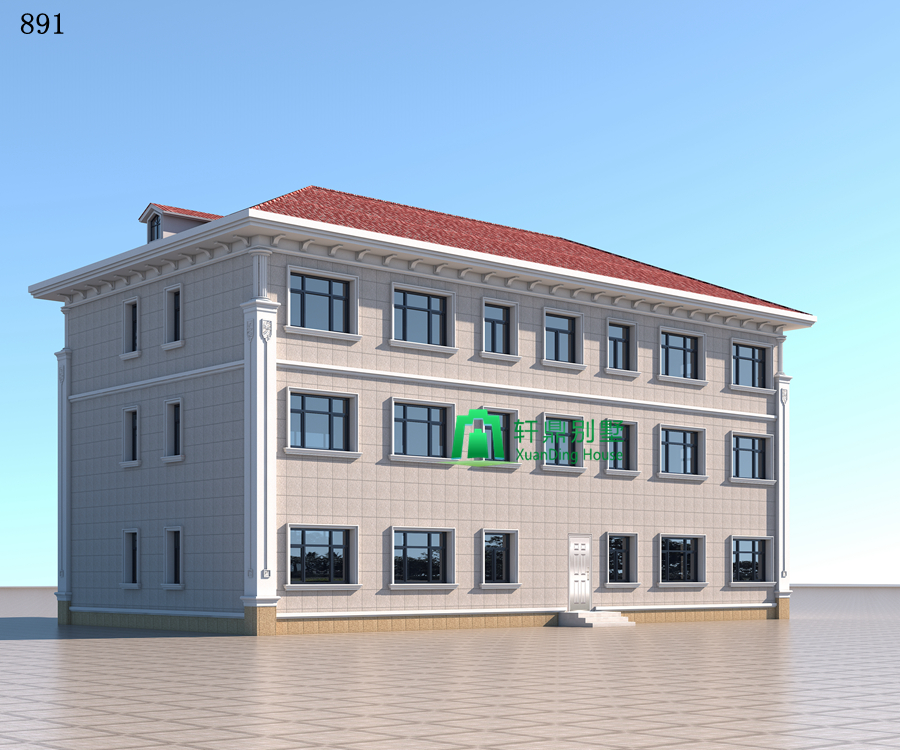

背面效果圖:

一層平面圖：每戶客廳，廚房，餐廳，臥室，衛生間。一層主要是老人生活的空間，帶有長輩房以及一間客臥。平時家里有親友留宿。樓梯是兩家共用，各開一扇門 互不打擾。

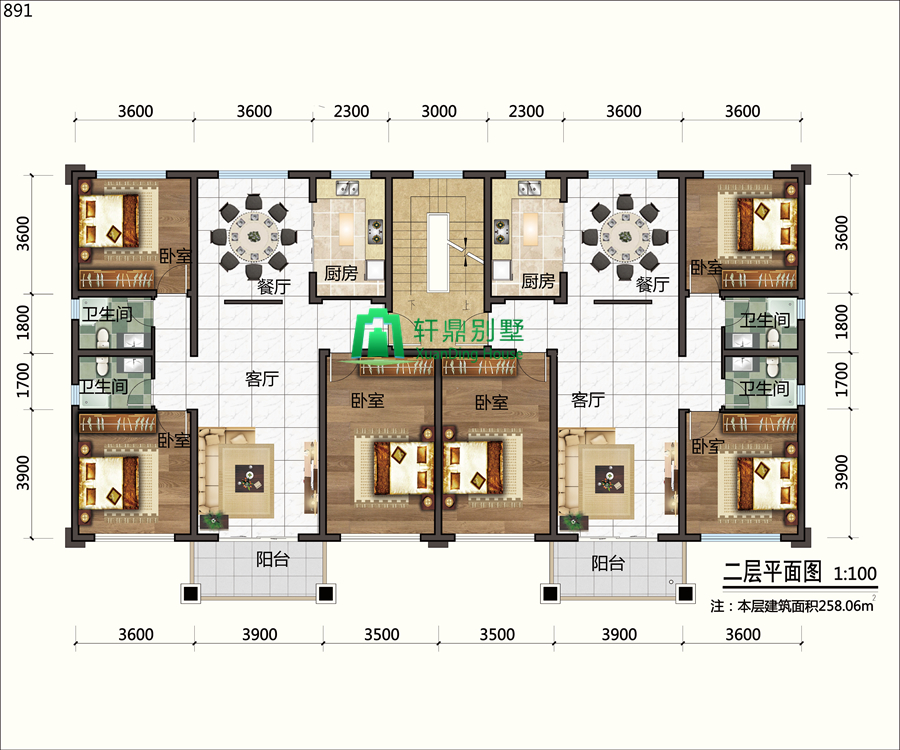

二層平面圖：每戶客廳，廚房，餐廳，臥室，衛生間，陽臺。與一樓布局類似。三室一廳一廚一衛。形成舒適的空間布局。

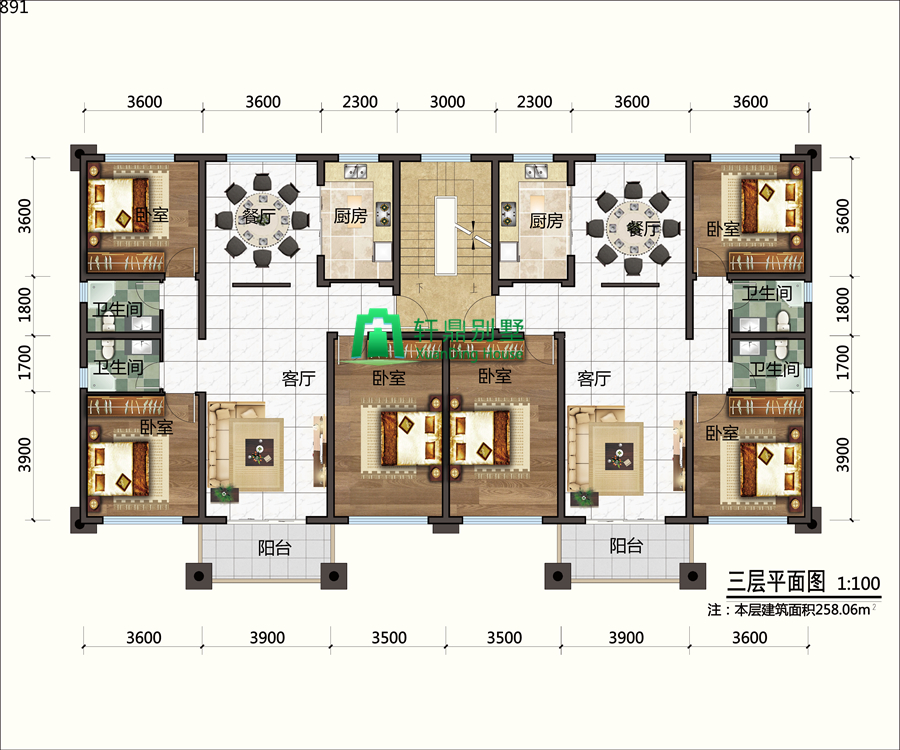

三層平面圖：每戶客廳，廚房，餐廳，臥室，衛生間，陽臺。與二樓布局相同。獨立入戶，保證了每家的隱私，每層的獨立廚房設計，各自開火，保證小家庭的隱私性。

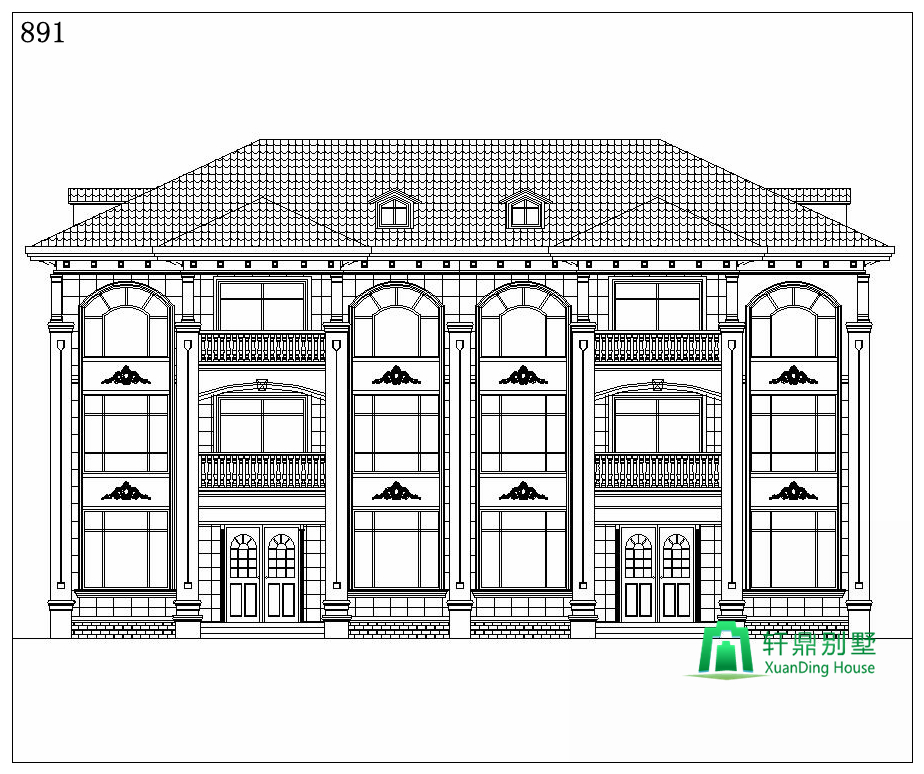

正立面圖：

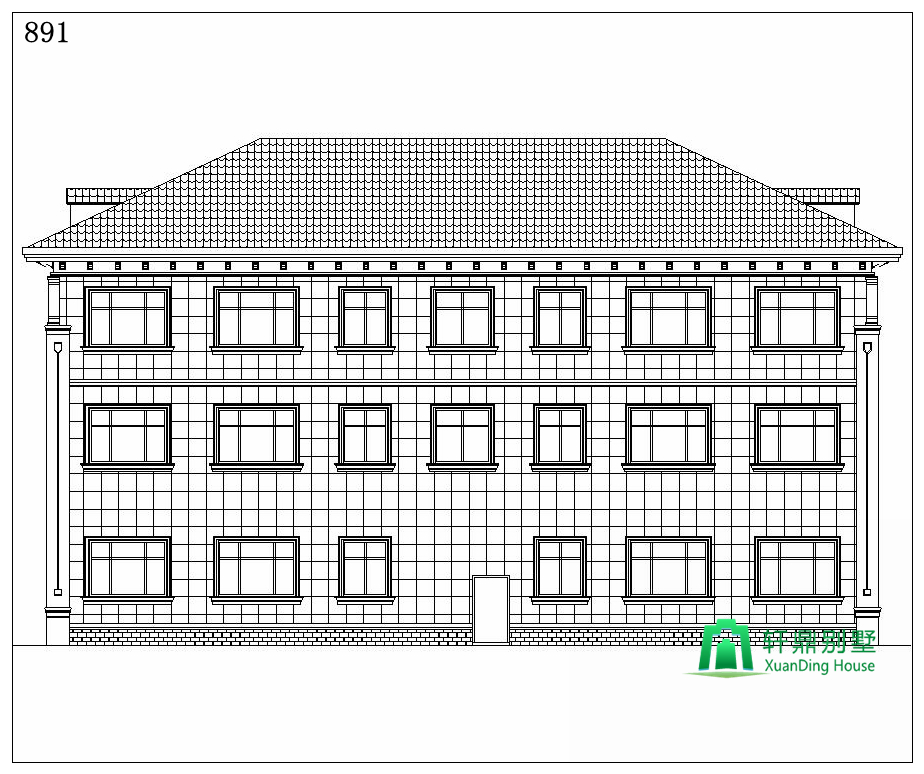

背立面圖：

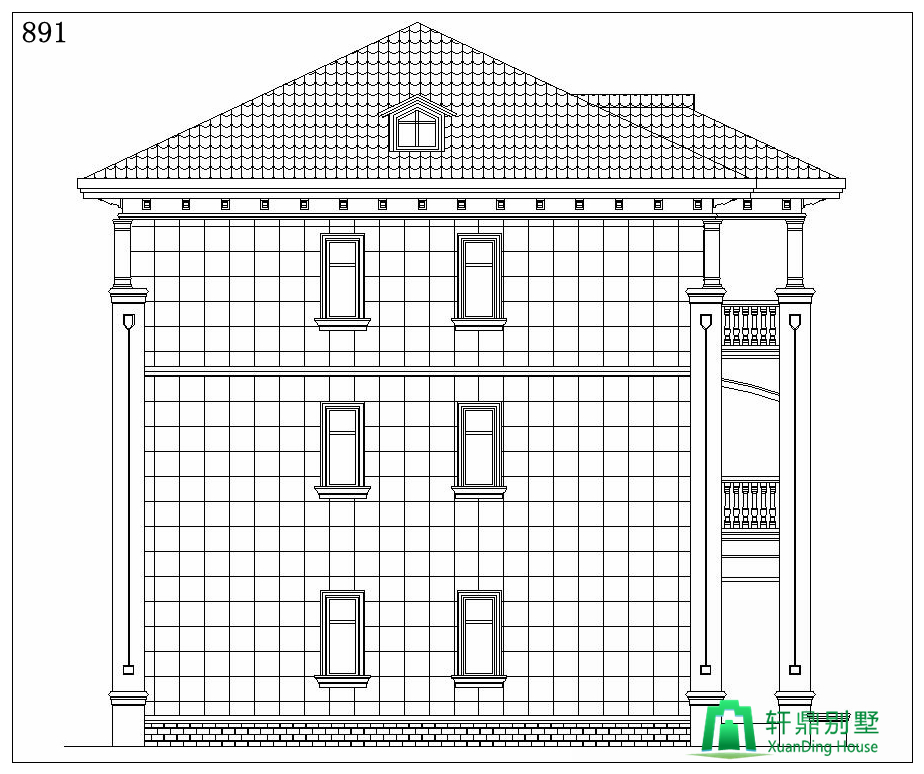

左立面圖：

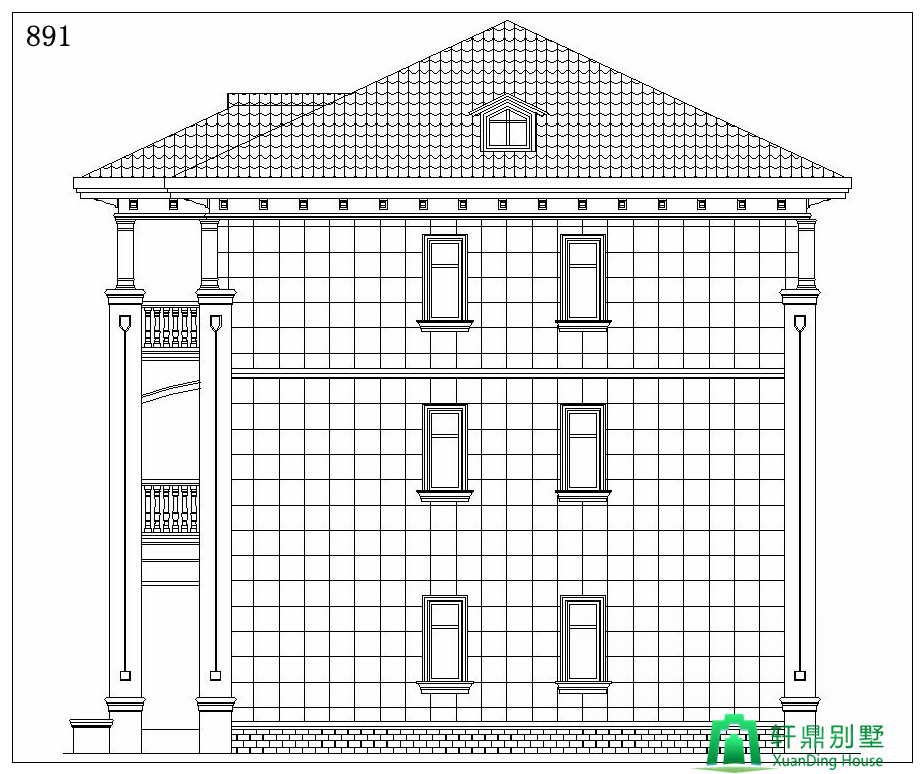

右立面圖：
