圖紙為A3施工激光藍圖+ A4高清效果圖照片，不提供電子版，本套成品模板圖紙已經完善，不做任何修改，如需定制修改設計請點擊定制設計。

圖紙介紹：

四川岳陽縣王總15*16二層帶商鋪平屋頂設計。王總準備給老家的父母建一棟二層自建房。因宅基地靠近馬路，所以和父母商量，利用周圍的環境等優勢，做一層商鋪，二層自住。二樓又為王總兩兄弟做了獨立的兩個空間設計，平時除了父母居住，王總和 弟弟常年在外，逢年過節回來一家人也有獨立的生活空間。整體風格非常的簡約，成本也較低，卻處處又彰顯細節。還帶有平屋頂露臺設計，可自由支配。非常適合一家人居住。

設計功能：

☑ 占地尺寸：15*16.38米

☑ 占地面積：225㎡

☑建筑面積：479.08㎡

☑ 建筑結構：磚混結構

☑ 造價估算：48-53萬

☑ 一層建筑面積（包含外墻）：225㎡

注：占地面積為一層建筑面積（平面圖有標注）+外部臺階或連廊的面積，面寬為東西兩墻（包括墻體厚度） 的距離，進深為后墻到門樓柱子前端的距離。

施工參數：
建筑層數：地上2層，建筑總高度（到屋脊高度）：11.755米，建筑面積479.08平方米。
結構體系：磚混結構，抗震設防烈度七度，屋面為現澆混凝土屋面。
樓層層高：一層層高4.1米，二層層高3.3米。

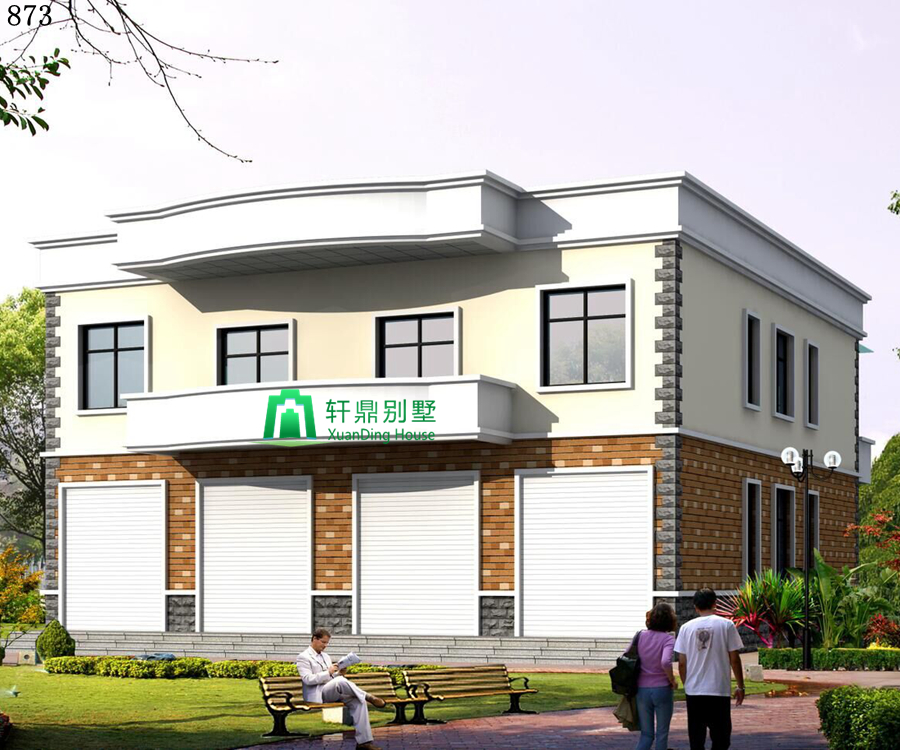

后期效果圖：

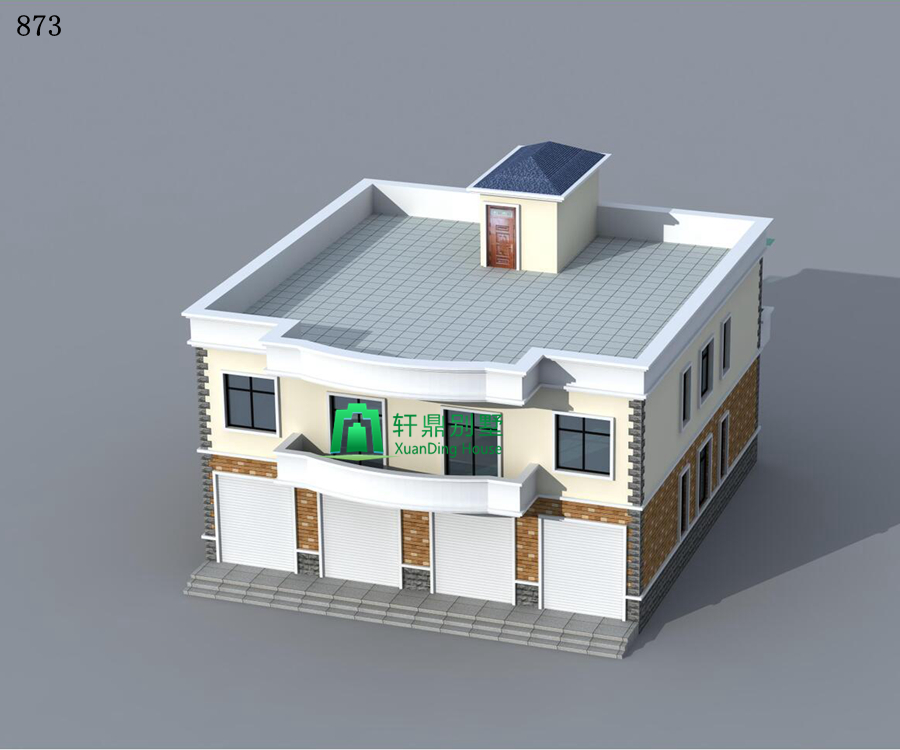

俯視效果圖：

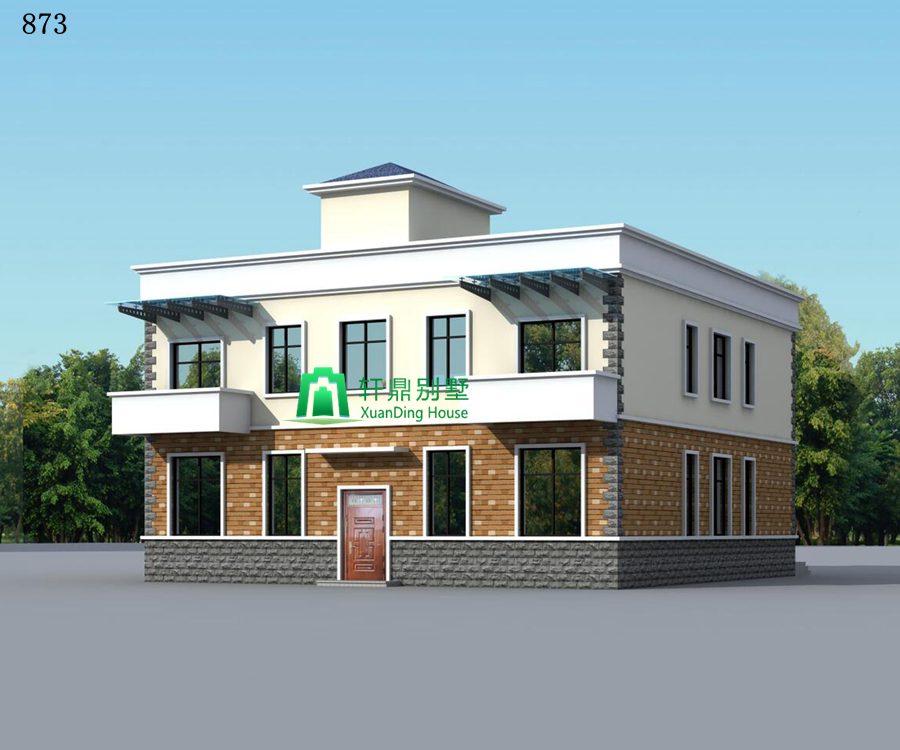

背面效果圖：

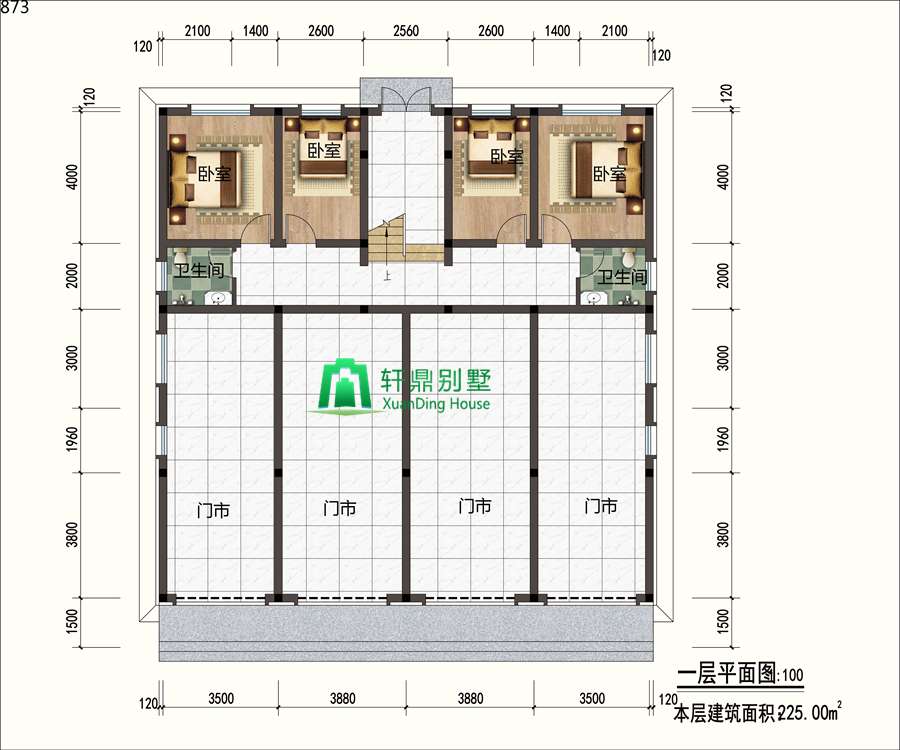

一層平面圖： 門市，臥室，衛生間。帶有四間商鋪，可出租。

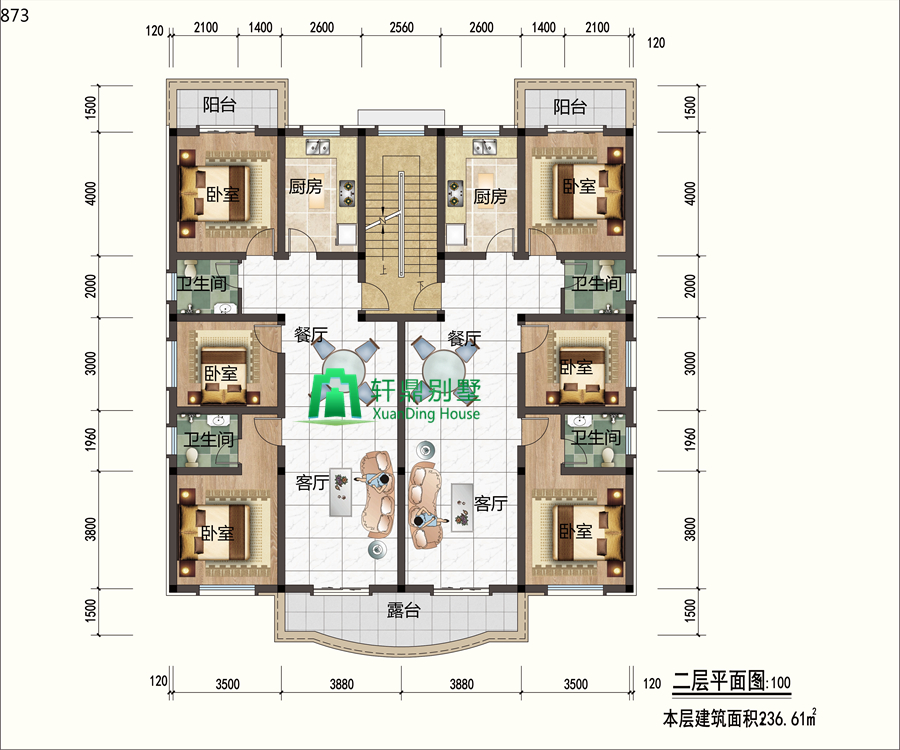

二層平面圖：每戶客廳，餐廳，廚房，臥室，衛生間，陽臺，露臺。公用樓梯，左右兩戶，可出租可兄弟自住。每戶三間臥室的設計，滿足一家人的居住需求。

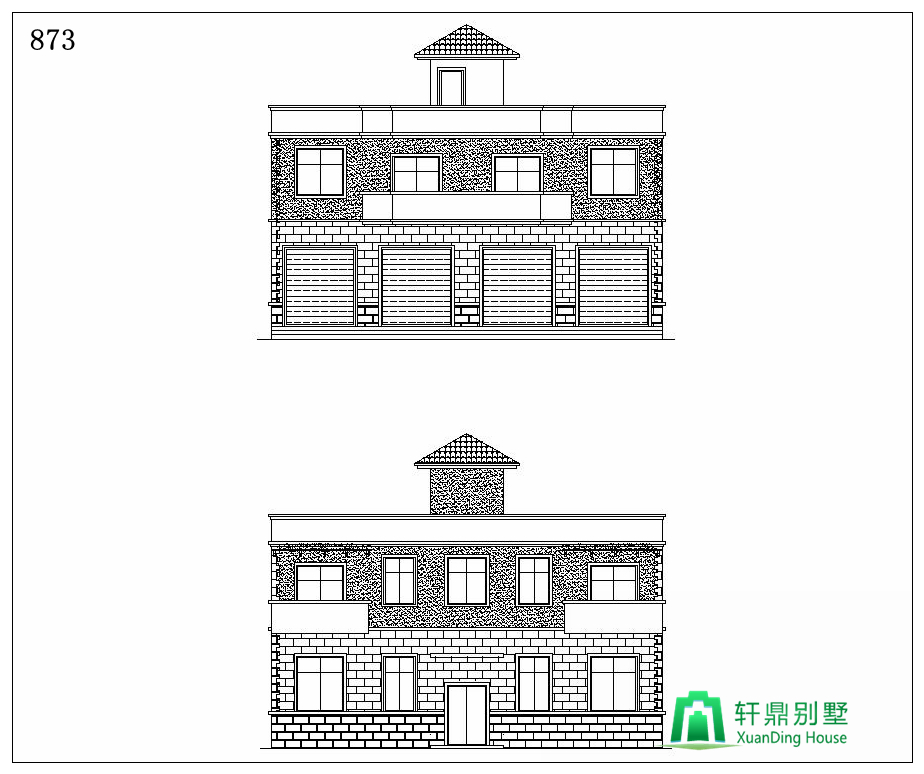

正背立面圖：

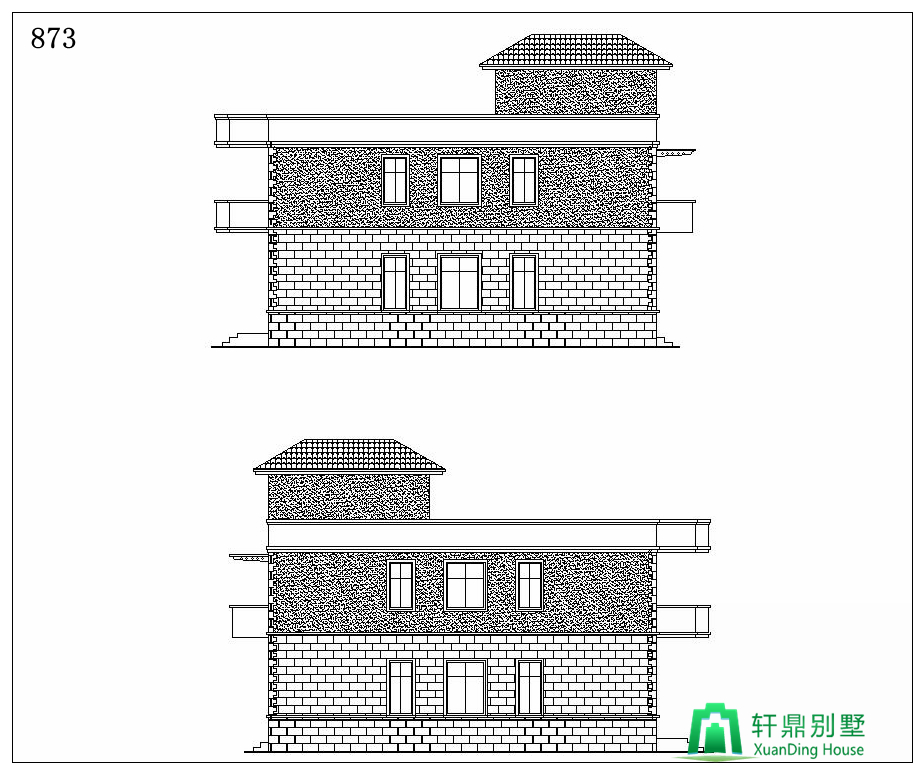

 左右立面圖：
