正面效果圖：

側面效果圖：

背面效果圖：

    此套圖紙為軒鼎建筑設計公司為湖南永州奉女士設計的一套簡歐三層半自建別墅，整個圖紙全部設計下來的設計費用是10000的設計費用。整體采用框架結構設計，外墻為仿石材真石漆噴涂。設計過程中經過多次修改定稿，終于確定了此外觀及平面布局，有喜歡本套圖紙的朋友可以直接訂購此全套施工圖紙。

    此套圖紙非常詳細，若是您喜歡本套風格的設計圖，但是圖紙尺寸和房間功能不符合實際建房要求，這個可以聯系我們這里的主創設計師劉工來按需定制設計，若是地基尺寸正好吻合的也直接購買這個成品圖紙的話，這套成品圖紙價格是898元，我們的咨詢電話及微信為18668932208

施工參數：

建筑層數：地上4層， 建筑總高度：12.6米，總建筑面積：404.31平方米

結構體系： 磚混結構，抗震設防烈度七度，屋面為現澆混凝土屋面。

結構層高：一層層高3.30米，二層層高3.30米，三層層高3.00米，四層層高3.00米。

圖紙詳情：

建 筑 圖：

建筑施工總說明、建筑構造設計說明、一層平面圖、二層平面圖、三層平面圖、閣樓平面圖、屋頂平面圖、正立面圖、背立面圖、左立面圖、右立面圖等...

結 構 圖：

結構設計總說明一、結構設計總說明二、基礎平面布置圖、基礎施工詳圖、一層梁平法施工圖、二層梁平法施工圖、三層梁平法施工圖、坡屋頂梁平法施工圖等...

給排水圖：

給排水設計總說明、一層給排水平面圖、二層給排水平面圖、三層給排水平面圖等...

電 氣 圖：

電氣設計說明、設備材料表、配電系統圖、弱電系統圖、一層照明平面圖、二層照明平面圖、三層照明平面圖、一層插座平面圖、二層插座平面圖、三層插座平面圖等...

    本套圖紙經過我公司各專業注冊工程師依照國家建筑行業標準設計、修訂、審核，已經完全達到國家規范設計標準要求，我們所有的圖紙均為施工藍圖，嚴格按照設計院標準出圖，每一套圖紙均蓋有公司設計公章，蓋有設計公章即對別墅設計圖紙結構安全負終身責任制，業主朋友可以放心購買，安心建房。
    圖紙質量決定圖紙價格，我們相信高質量的圖紙帶給建房者的是事半功倍的效果，而有的粗制濫造的設計圖紙，帶來是大量的施工問題、重復的建材投入、不安全的結構、以及錯誤百出的細節等等，所以請建房的朋友能慧眼識圖，相信軒鼎的實力。

   軒鼎出品-必屬精品

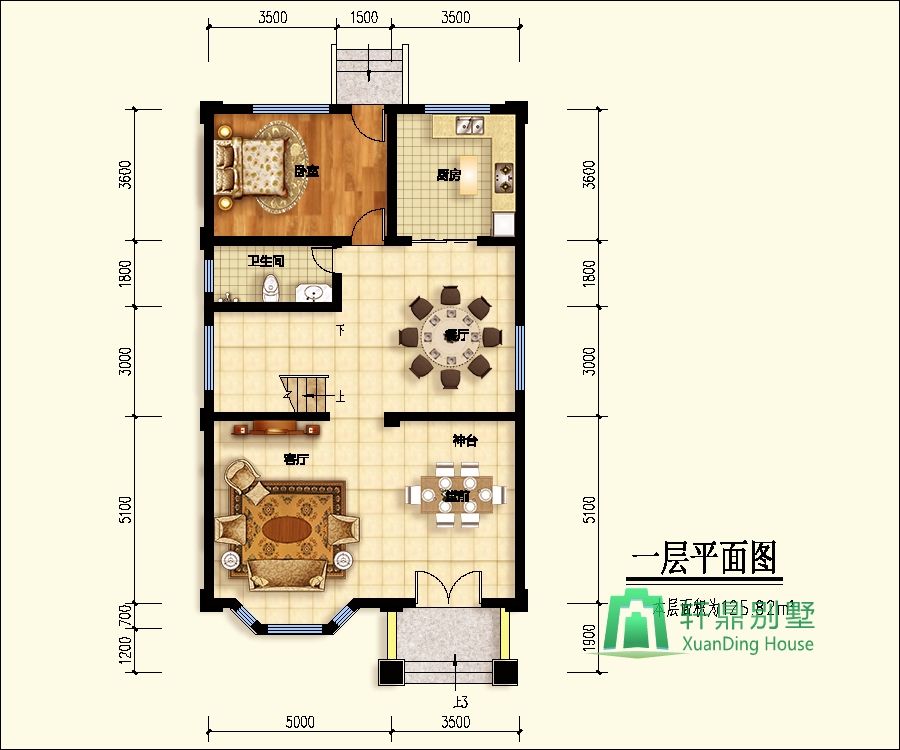

 一層平面圖：

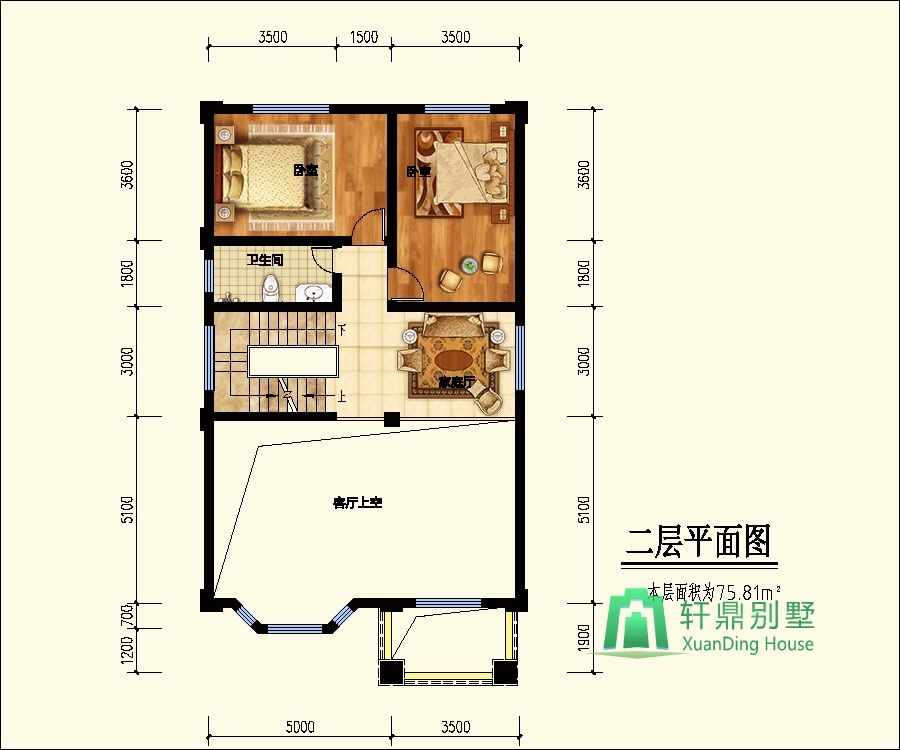

二層平面圖：

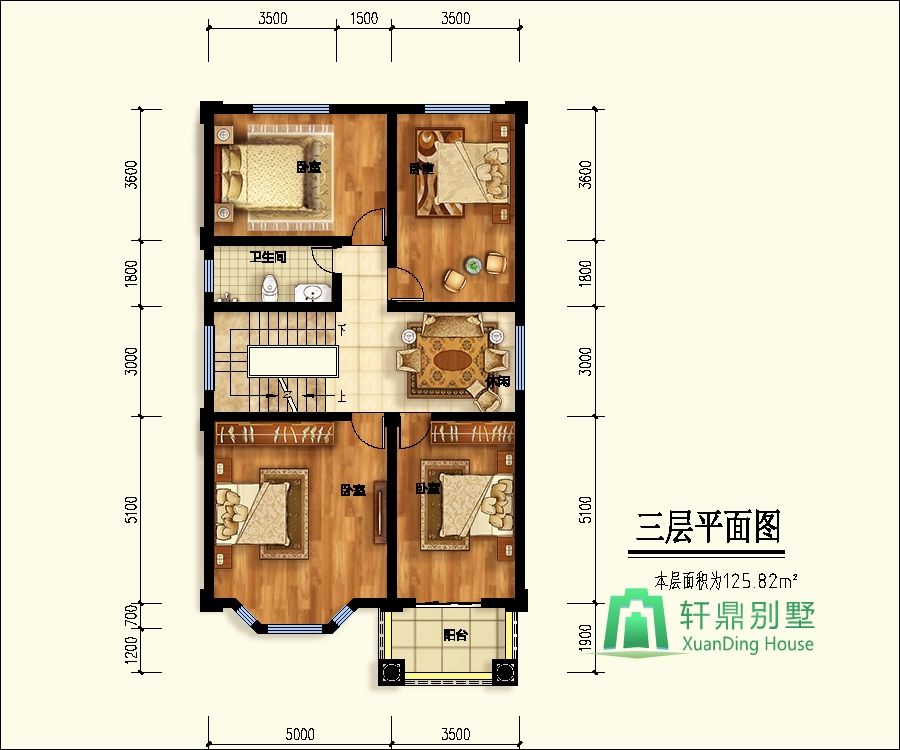

三層平面圖：

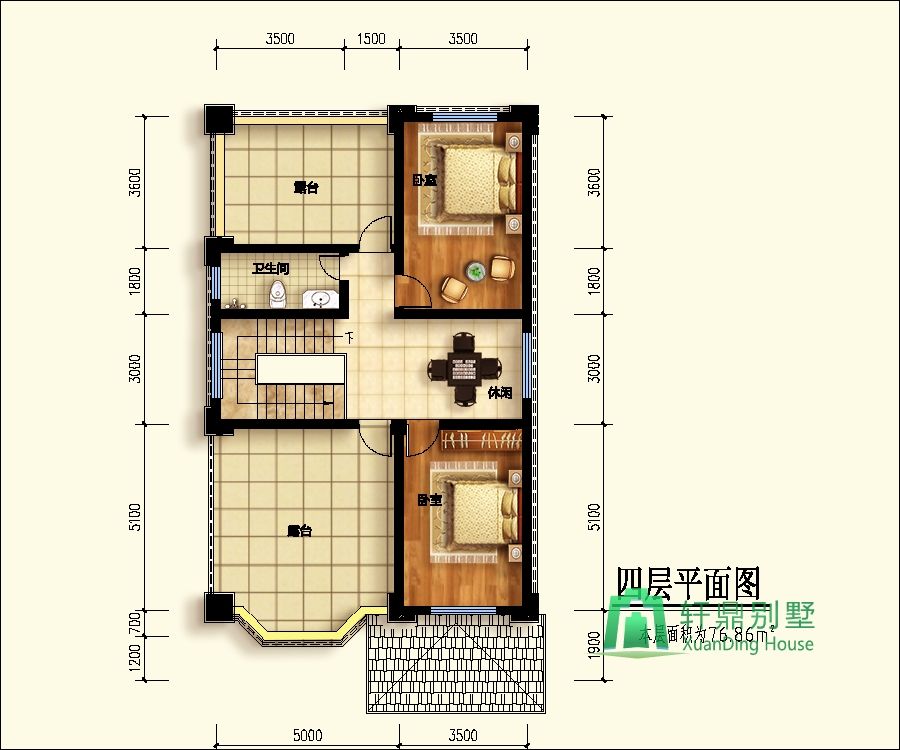

四層平面圖：

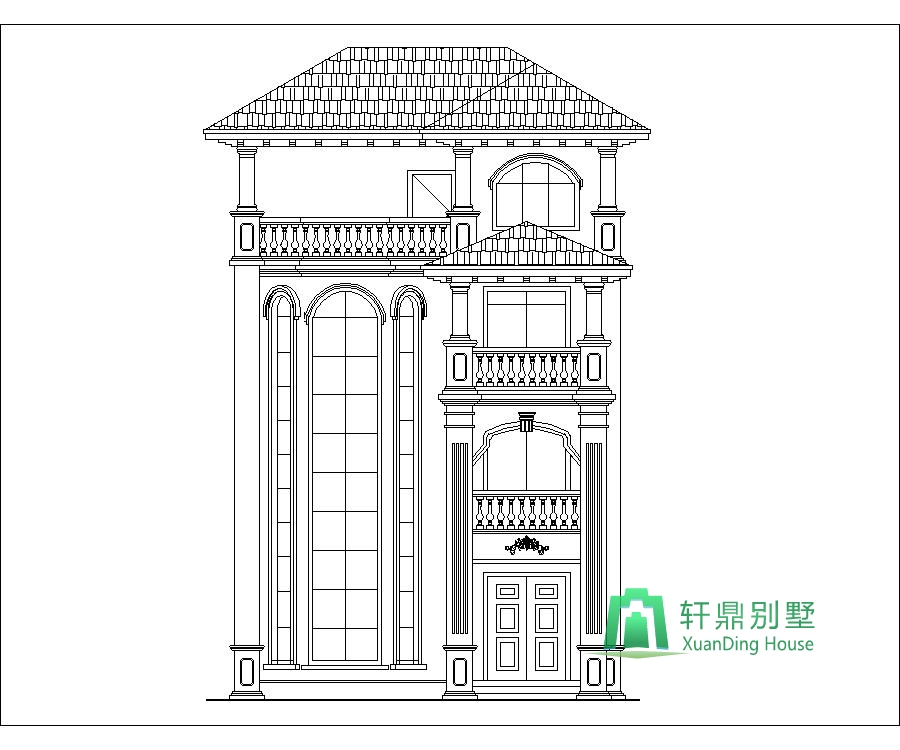

正立面圖：

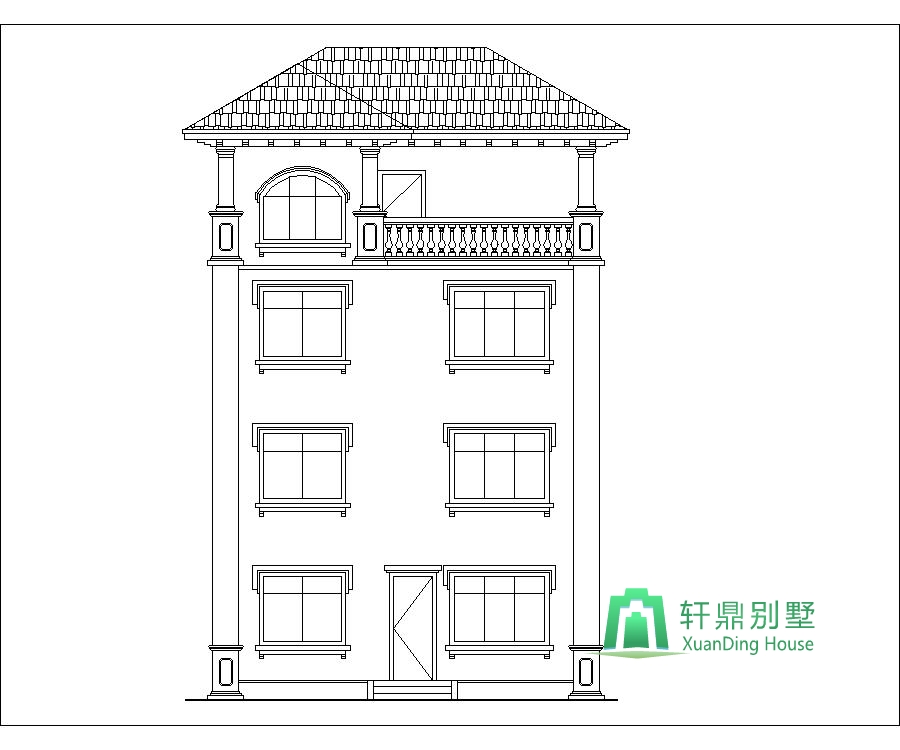

背立面圖：

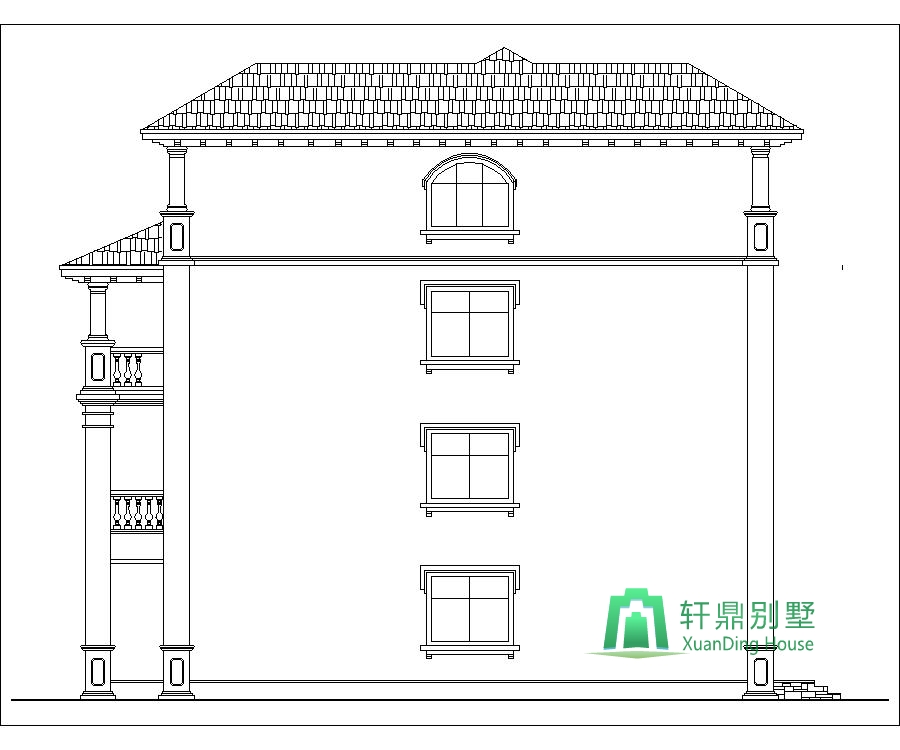

左立面圖：

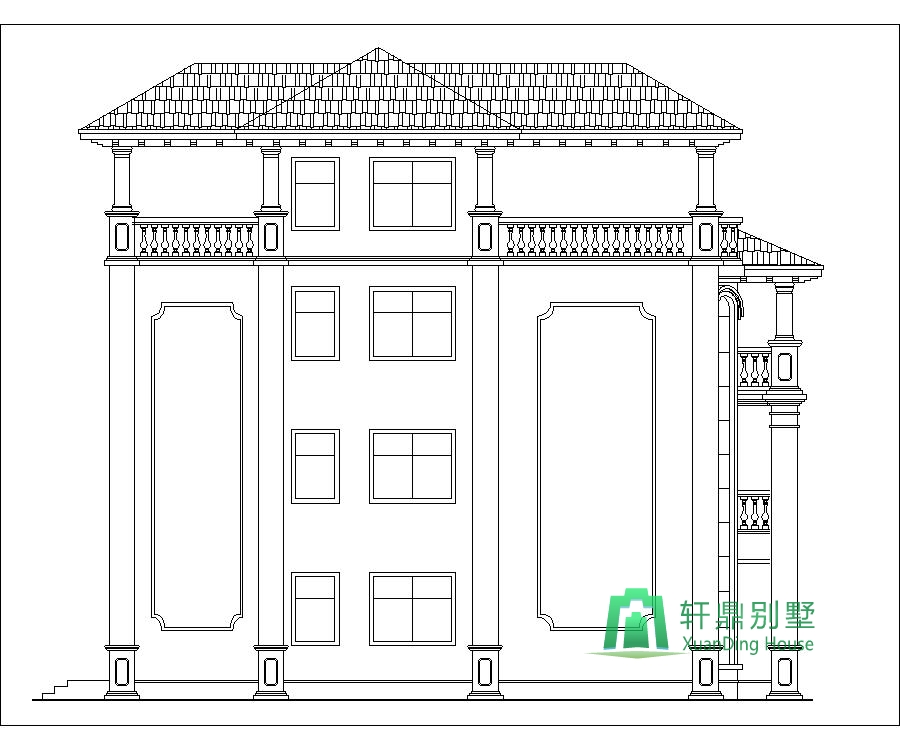

右立面圖：
