圖紙為A3施工激光藍圖+ A4高清效果圖照片，不提供電子版，本套成品模板圖紙已經完善，不做任何修改，如需定制修改設計請點擊定制設計。

圖紙介紹：

福建上杭縣田總15.4*12.1米三層帶地下車庫設計。田總此款三層帶地下室簡歐別墅設計全套施工圖。地下室面積較大，可停放多輛車，并帶有窗戶，可保證地下室的通風和采光性。外立面搭配沉穩十足，經久耐看，符合大眾的審美。每層都帶有連廊陽臺設計，在不同樓層觀賞角度不同。展現別墅的層次感以及立體感。是一款不錯的設計方案。

設計功能：

☑ 占地尺寸：15.4*12.1米

☑ 占地面積：160.68㎡

☑建筑面積：591.92㎡

☑ 建筑結構：框架結構

☑ 造價估算：65-70萬

☑ 一層建筑面積（包含外墻）：160.68㎡

注：占地面積為一層建筑面積（平面圖有標注）+外部臺階或連廊的面積，面寬為東西兩墻（包括墻體厚度） 的距離，進深為后墻到門樓柱子前端的距離。

施工參數：
建筑層數：地下一層，地上3層，建筑總高度（到屋脊高度）：12.150米，建筑面積591.92平方米。
結構體系：框架結構，抗震設防烈度七度，屋面為現澆混凝土屋面。
樓層層高：一層層高3.6米，二層層高3.3米，三層層高3.3米。

后期效果圖：

俯視效果圖

背面效果圖：

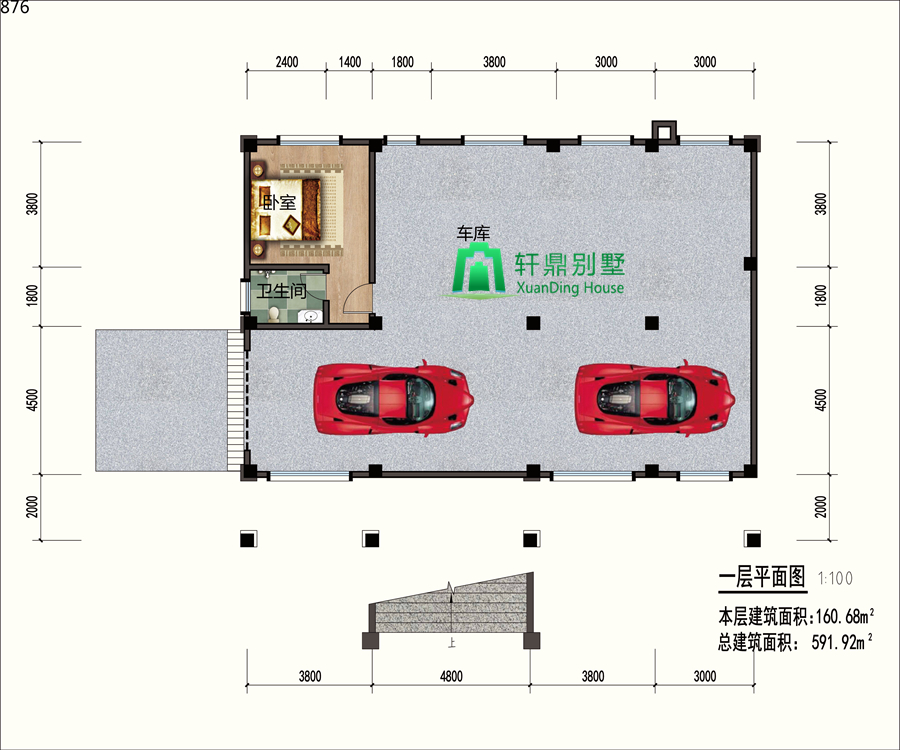

地下室平面圖：車庫，臥室，衛生間。地下室前后設有明窗，保證地下室的采光和通風問題，避免地下室的陰暗潮濕。車庫面積較大，可同時停放多輛車。配有一間臥室，臥室也可改為雜物間，用來存放不常用的物品。

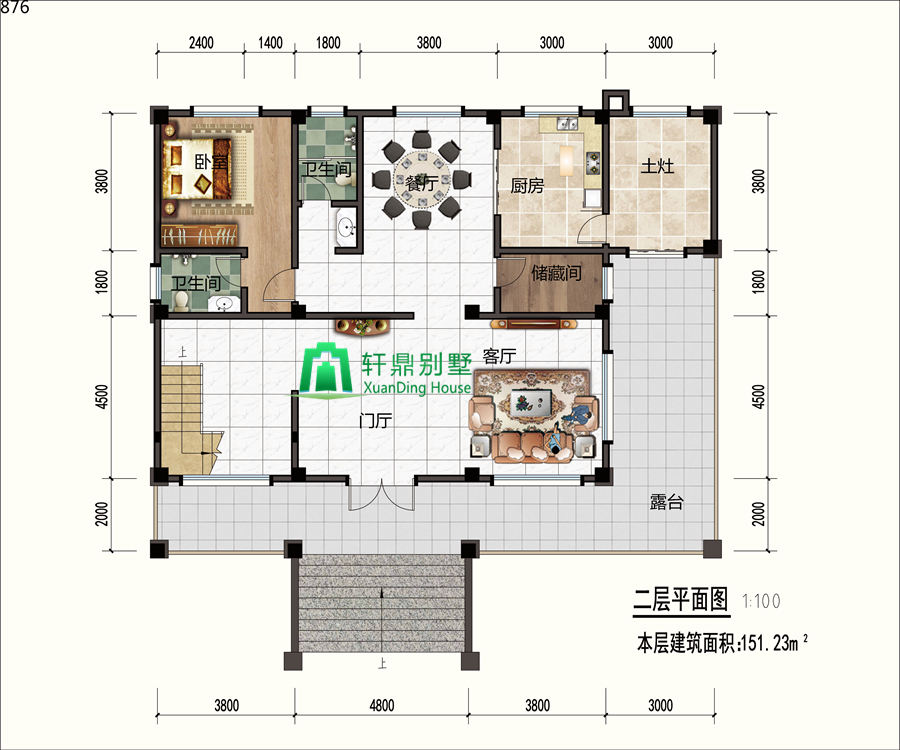

一層平面圖： 露臺，門廳，客廳，餐廳，廚房，土灶，臥室，衛生間，儲藏間。本層功能齊全。客廳位置即可觀景。露臺可種養一些花草，達到觀景效果。配有一間帶主衛的老人房。餐廚以及土灶緊挨，縮短用餐范圍，也更加便利。

二層平面圖：客廳，臥室，廚房，餐廳，衛生間，陽臺，露臺。獨立的樓梯設計，三間臥室+三間衛生間。營造舒適的生活布局。每層都帶有餐廳和廚房的設計，可三代同住。

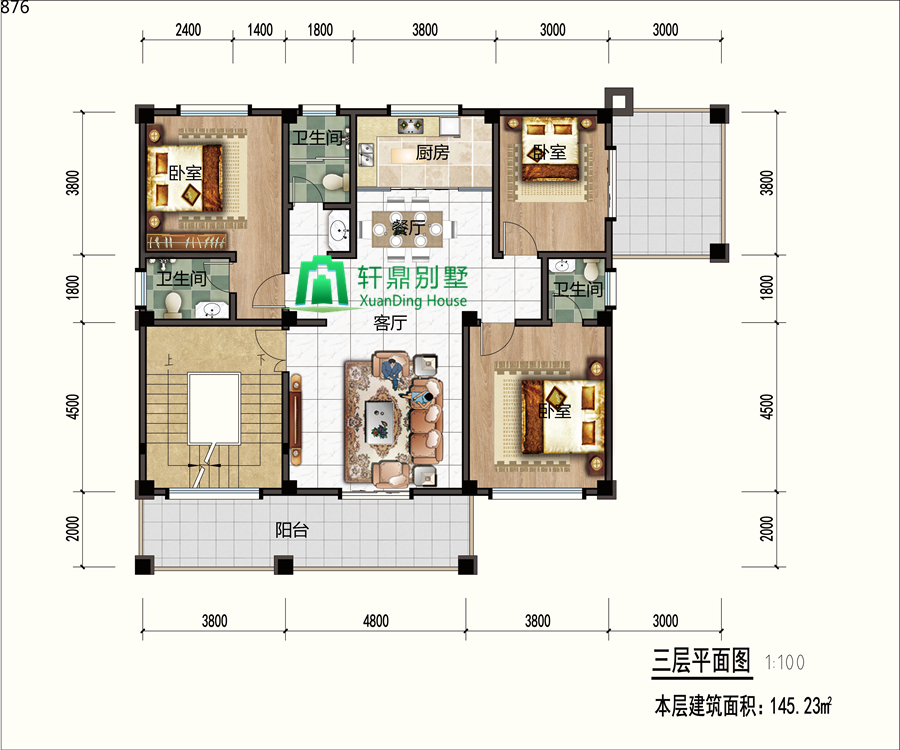

三層平面圖：客廳，臥室，廚房，餐廳，衛生間，陽臺，露臺。獨立的樓梯設計，三間臥室+三間衛生間。營造舒適的生活布局。每層都帶有餐廳和廚房的設計，可三代同住。

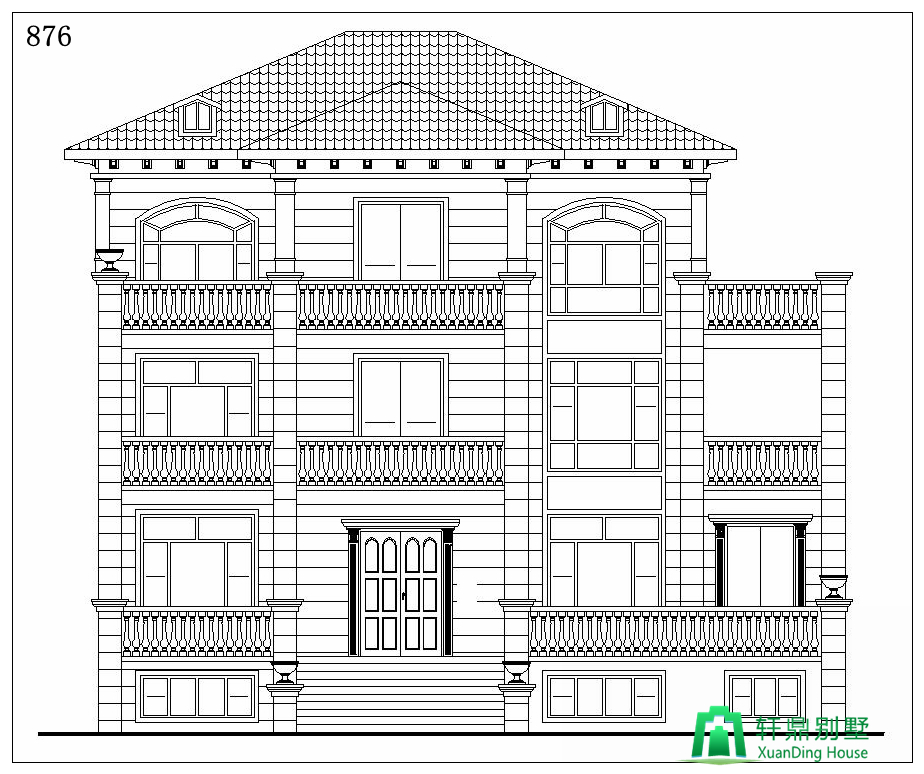

正立面圖：

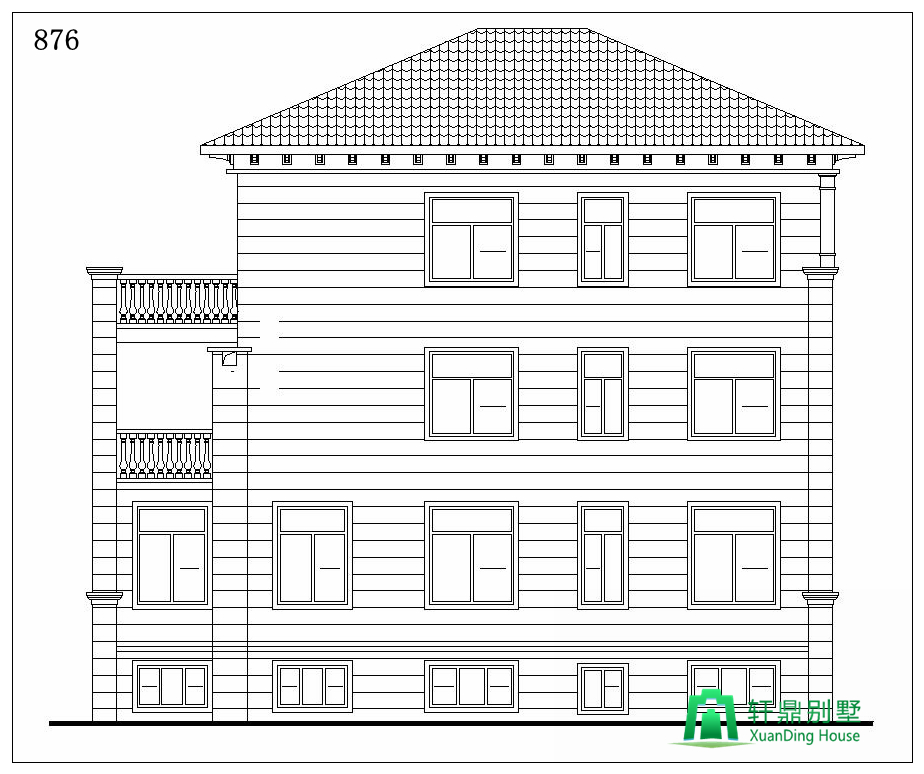

背立面圖：

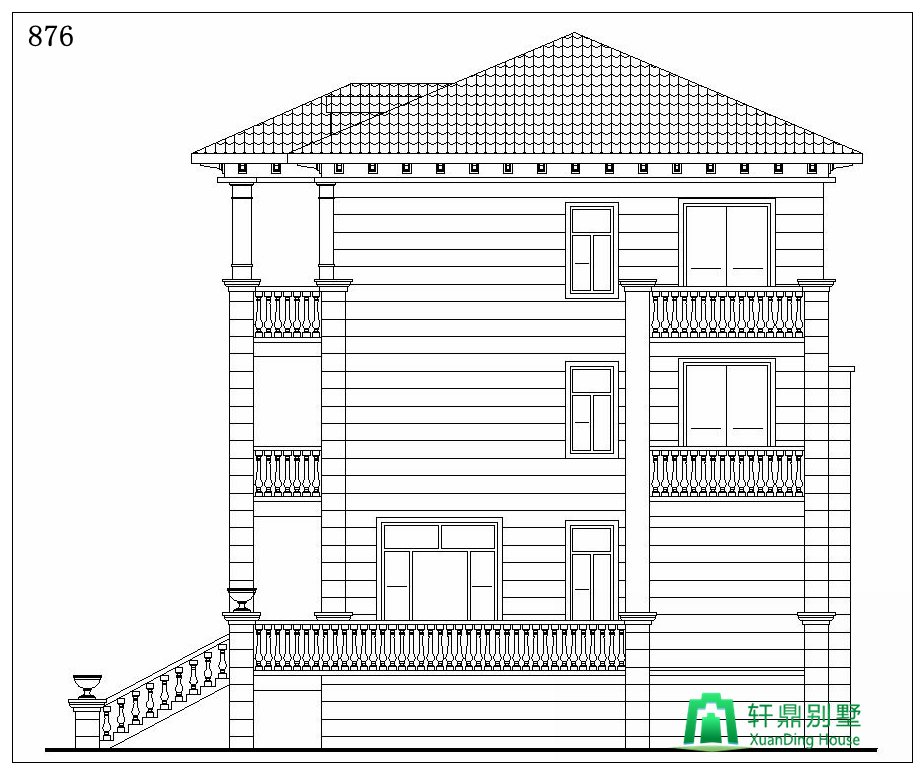

左立面圖：

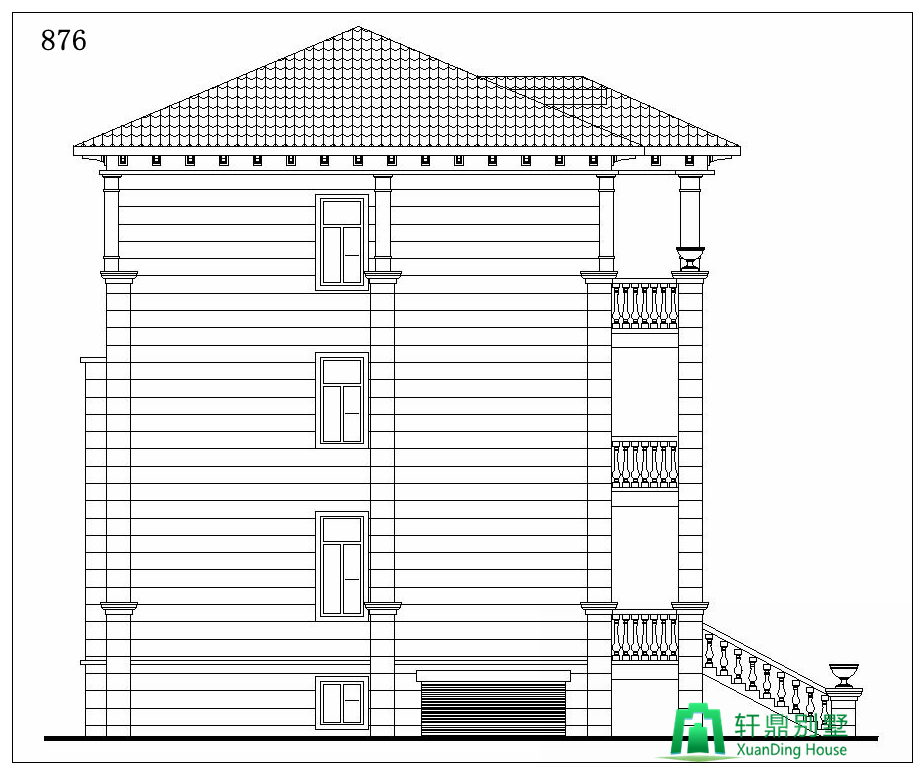

右立面圖：
