圖紙為A3施工激光藍圖+ A4高清效果圖照片，不提供電子版，本套成品模板圖紙已經完善，不做任何修改，如需定制修改設計請點擊定制設計。

圖紙介紹：

一款高端大氣的四層自建別墅設計圖，采光通風良好，配色干凈大方，歐式風格，布局完善，在村里建一款這樣的房子，你就是村兒里最靚的仔！

設計功能：

☑ 占地尺寸：13.20*13.25米

☑ 占地面積：148.36㎡

☑ 建筑面積：490.47㎡

☑ 建筑結構：框架結構

☑ 造價估算：55-60萬

注：占地面積為一層建筑面積（平面圖有標注）+外部臺階或連廊的面積，面寬為東西兩墻（包括墻體厚度）的距離，進深為后墻到門樓柱子前端的距離。

施工參數：
建筑層數：地上4層，建筑總高度（到屋脊高度）：14.071米，建筑面積：490.47平方米。
結構體系：框架結構，抗震設防烈度七度，屋面為現澆混凝土屋面。
樓層層高：一層層高3.1米，二層層高2.9米，三層層高2.9米，四層層高2.9米。

正面效果圖：

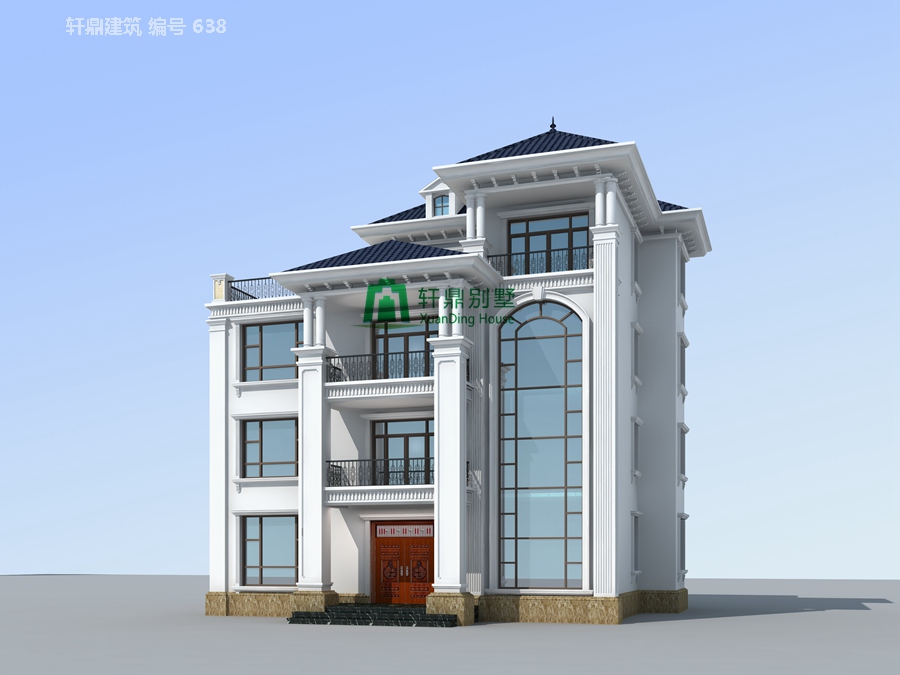

側面效果圖：

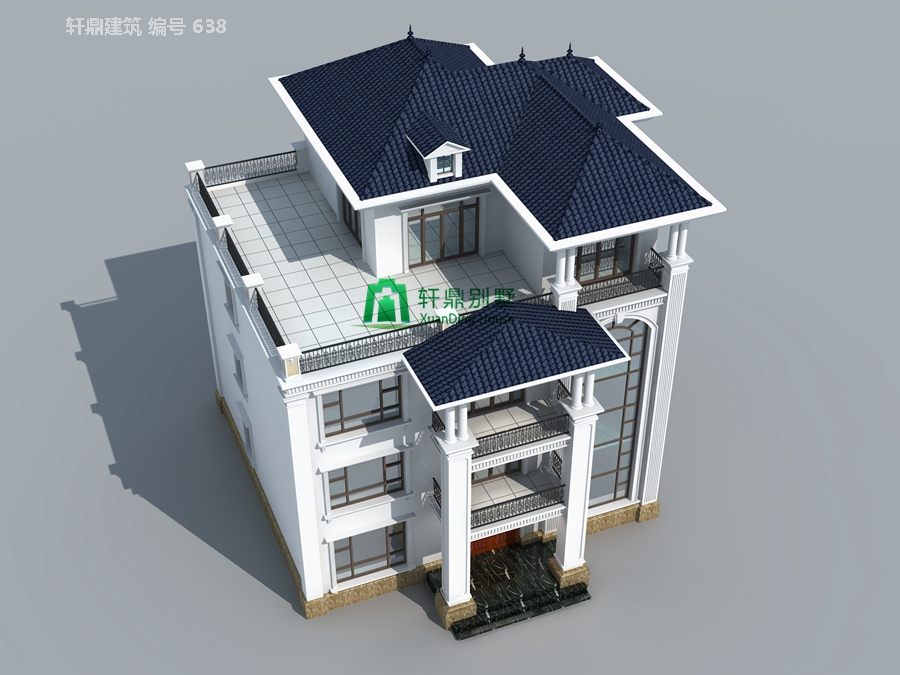

俯視效果圖：

背面效果圖：

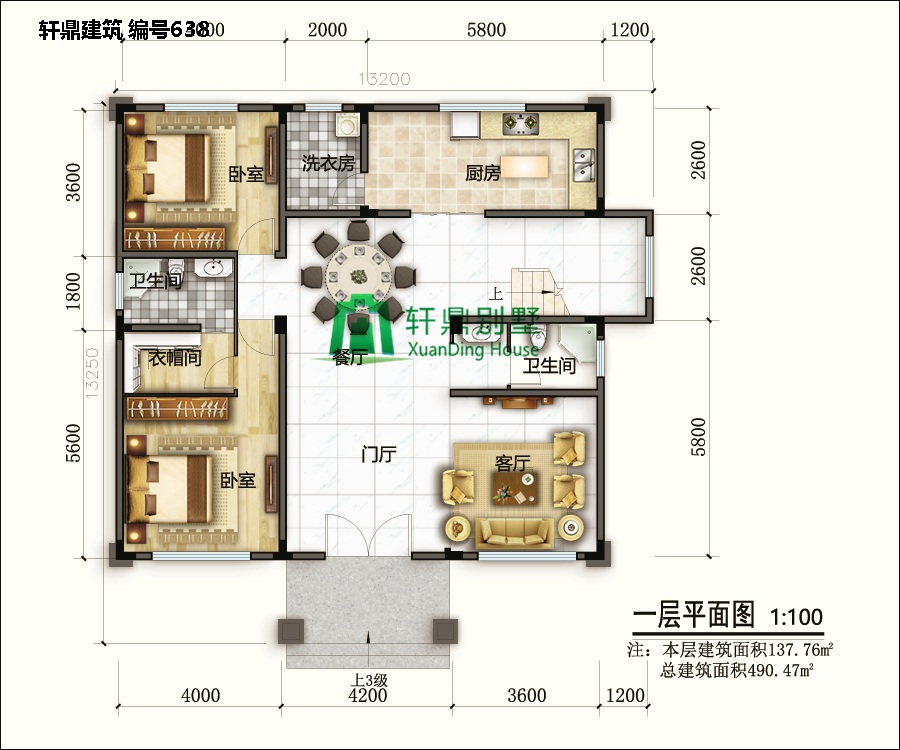

一層平面圖：

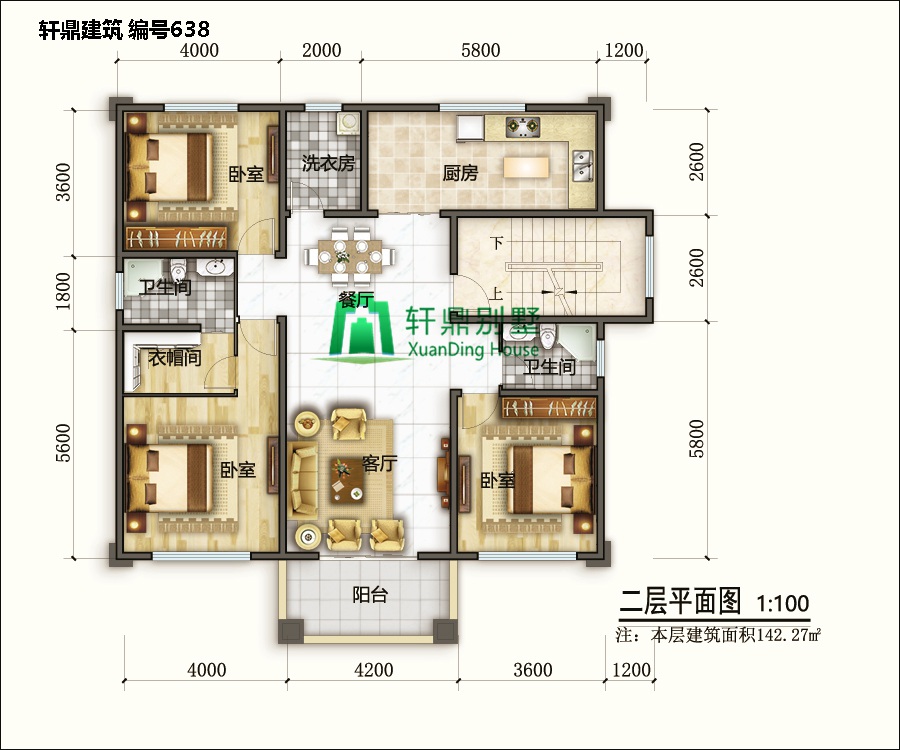

二層平面圖：

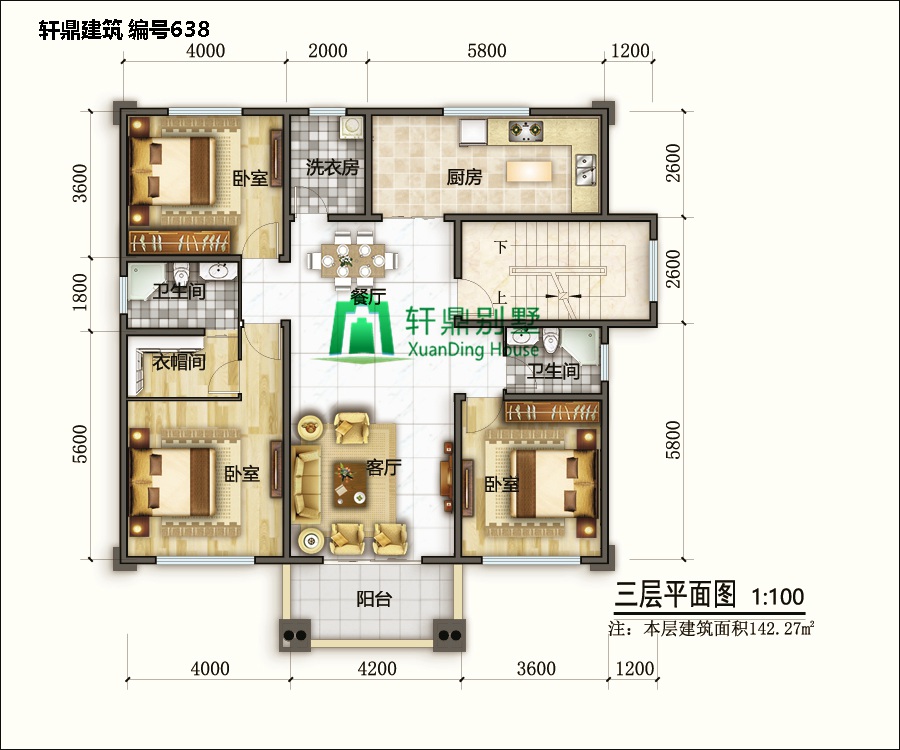

三層平面圖：

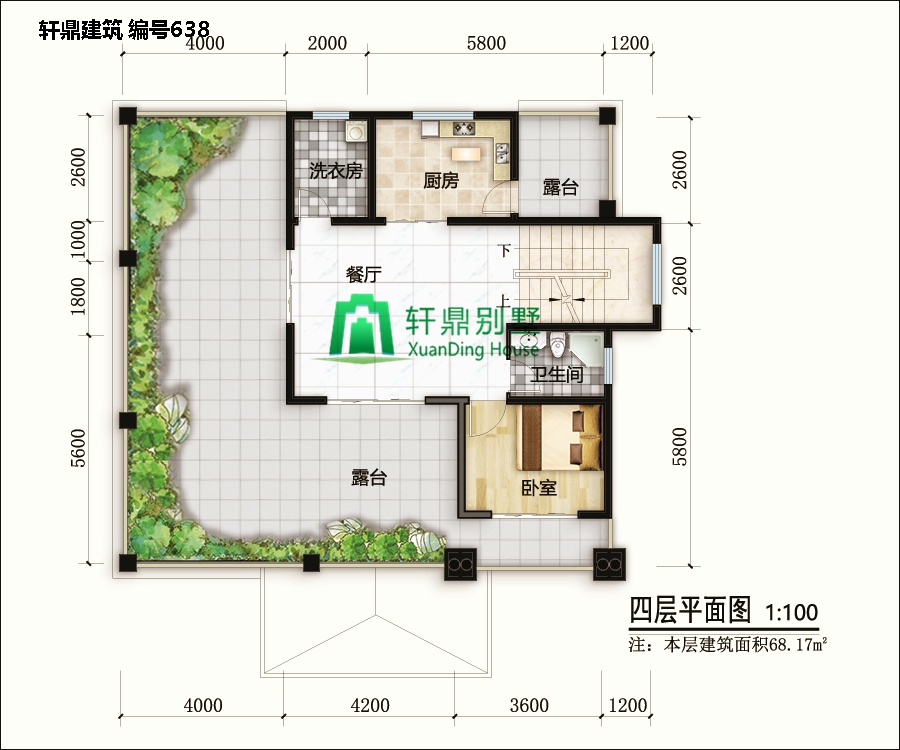

四層平面圖：

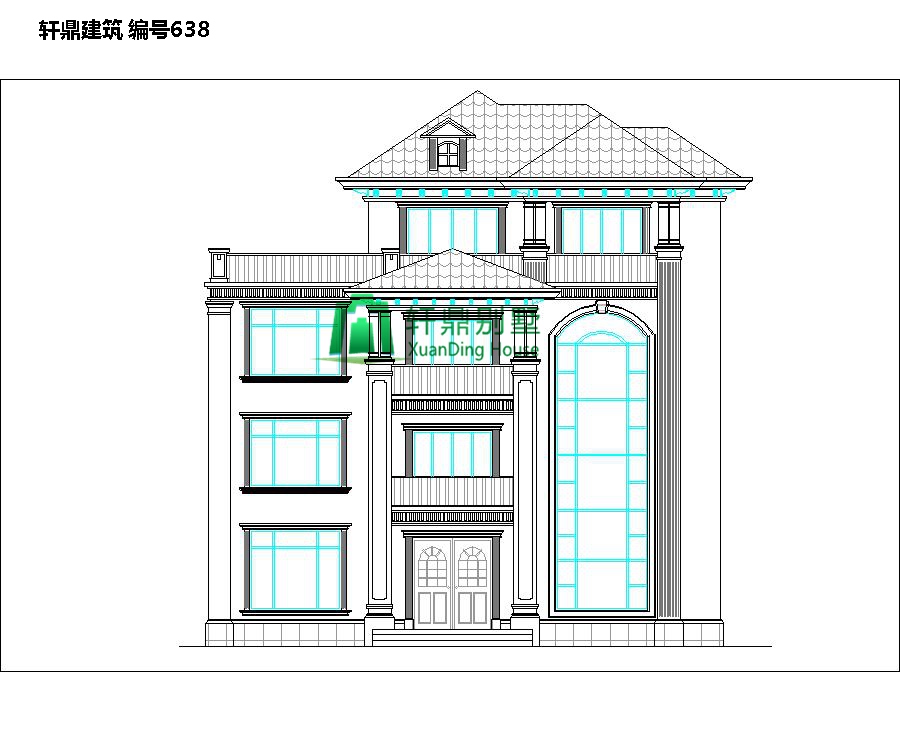

正立面圖：

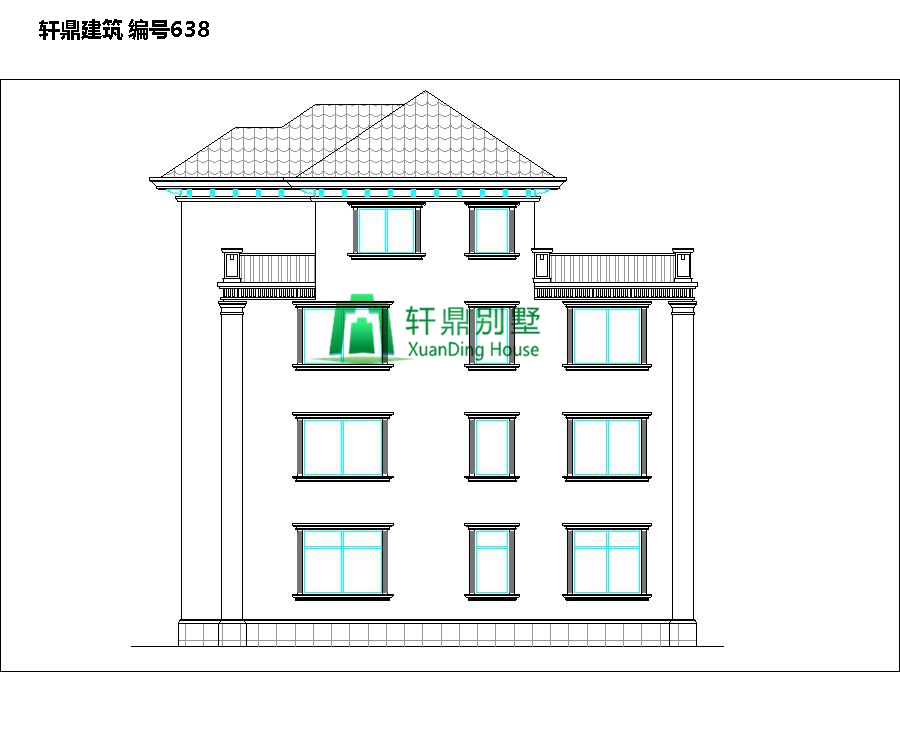

背立面圖：

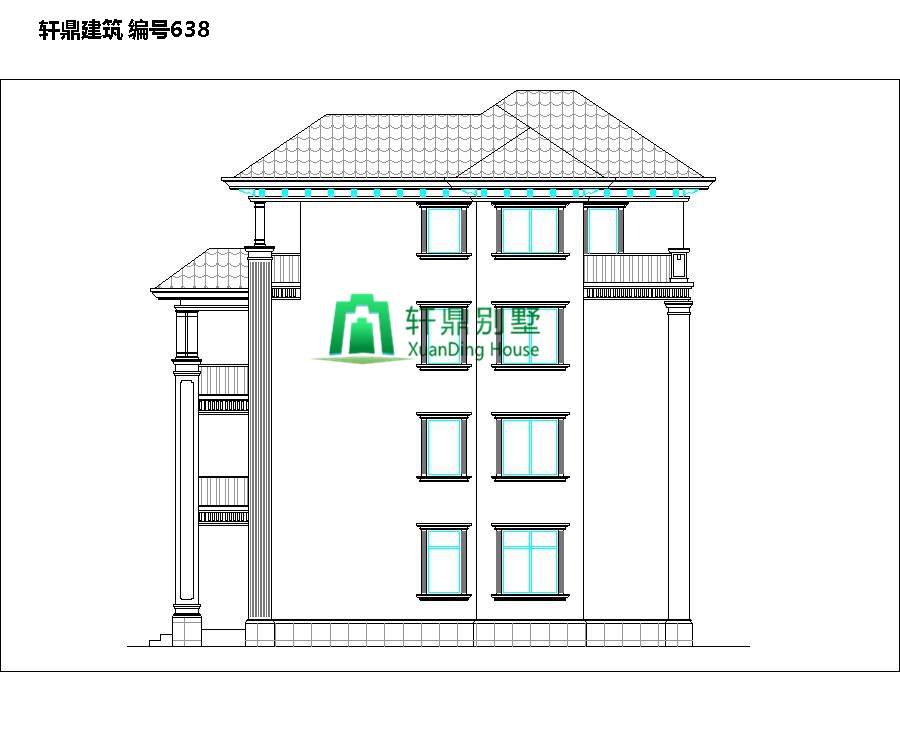

左立面圖：

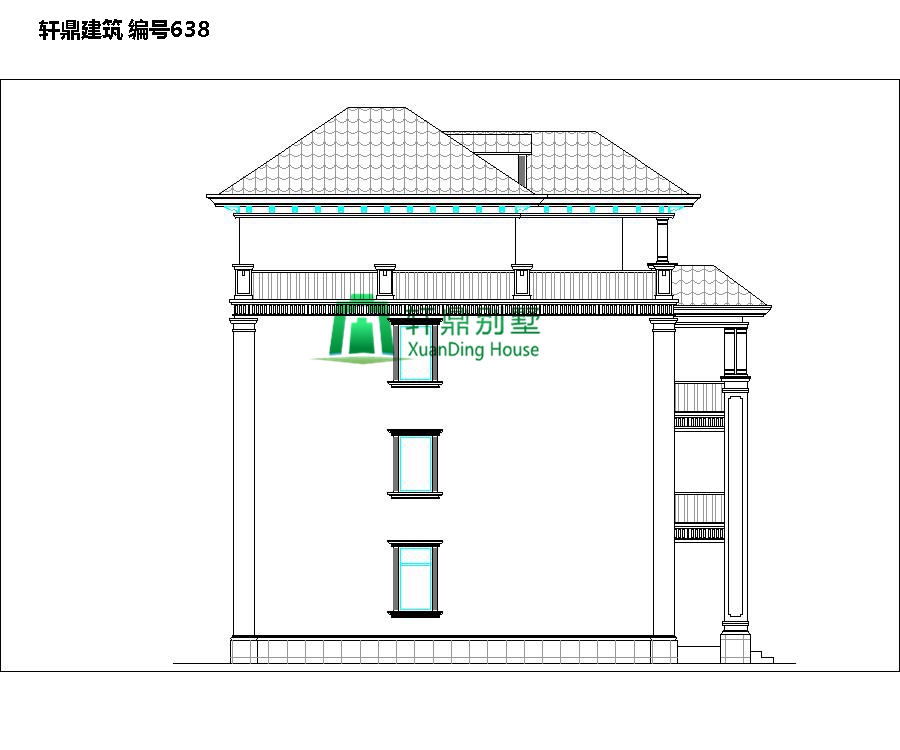

右立面圖：
