效果圖：

側面效果圖：

背面效果圖：

施工參數：

建筑層數：地上3層， 建筑總高度：12.777米，總建筑面積：519.4平方米

結構體系： 框架異形柱結構，抗震設防烈度七度，屋面為現澆混凝土屋面。

結構層高：一層層高3.60米，二層層高3.60米，三層層高3.60米。

圖紙詳情：

建 筑 圖：

建筑施工總說明、一層平面圖、二層平面圖、屋頂平面圖、正立面圖、背立面圖等...

結 構 圖：

結構設計總說明、基礎平面布置圖、基礎施工詳圖、一層梁平法施工圖、二層梁平法施工圖等...

給排水圖：

給排水設計總說明、一層給排水平面圖、二層給排水平面圖等...

電 氣 圖：

電氣設計說明、配電系統圖、弱電系統圖、一層照明平面圖、二層照明平面圖等...

    本套圖紙經過我公司各專業注冊工程師依照國家建筑行業標準設計、修訂、審核，已經完全達到國家規范設計標準要求，我們所有的圖紙均為施工藍圖，嚴格按照設計院標準出圖，每一套圖紙均蓋有公司設計公章，蓋有設計公章即對別墅設計圖紙結構安全負終身責任制，業主朋友可以放心購買，安心建房。
    圖紙質量決定圖紙價格，我們相信高質量的圖紙帶給建房者的是事半功倍的效果，而有的粗制濫造的設計圖紙，帶來是大量的施工問題、重復的建材投入、不安全的結構、以及錯誤百出的細節等等，所以請建房的朋友能慧眼識圖，相信軒鼎的實力。

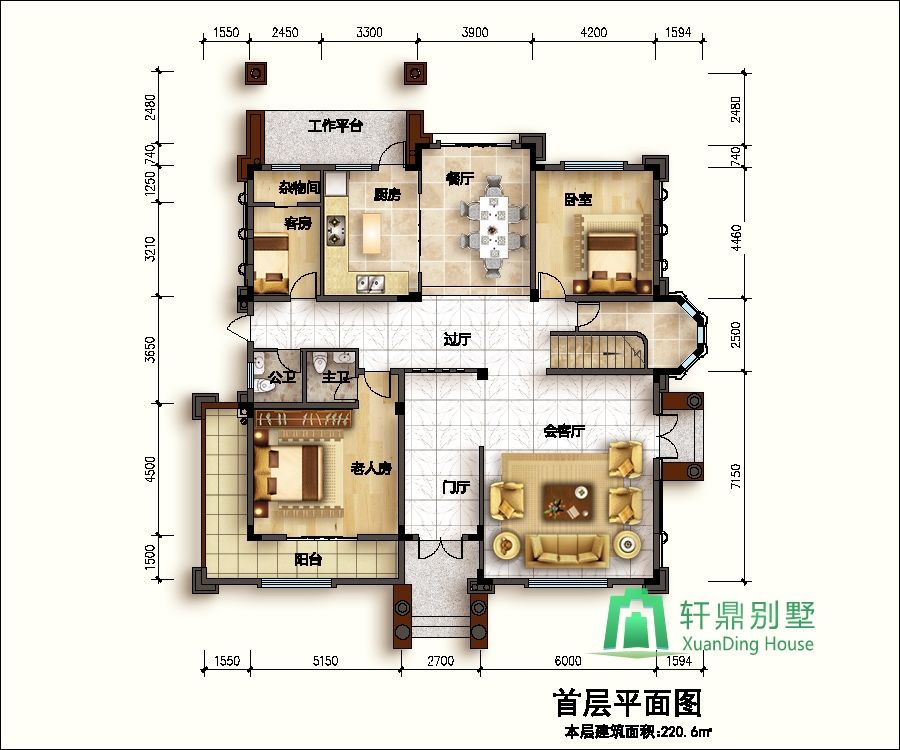

一層平面圖：

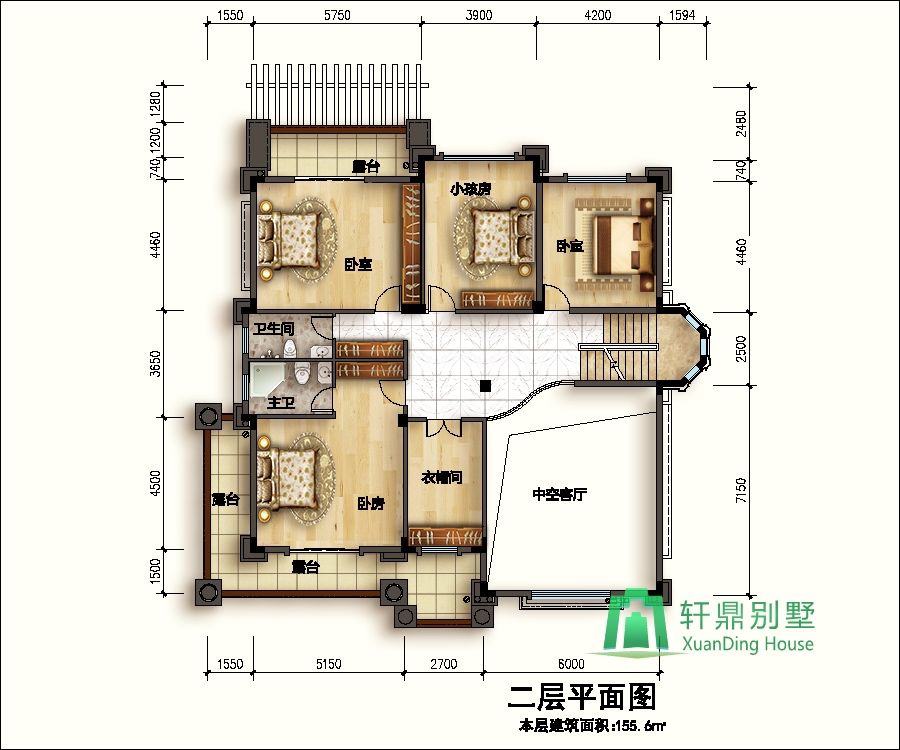

二層平面圖：

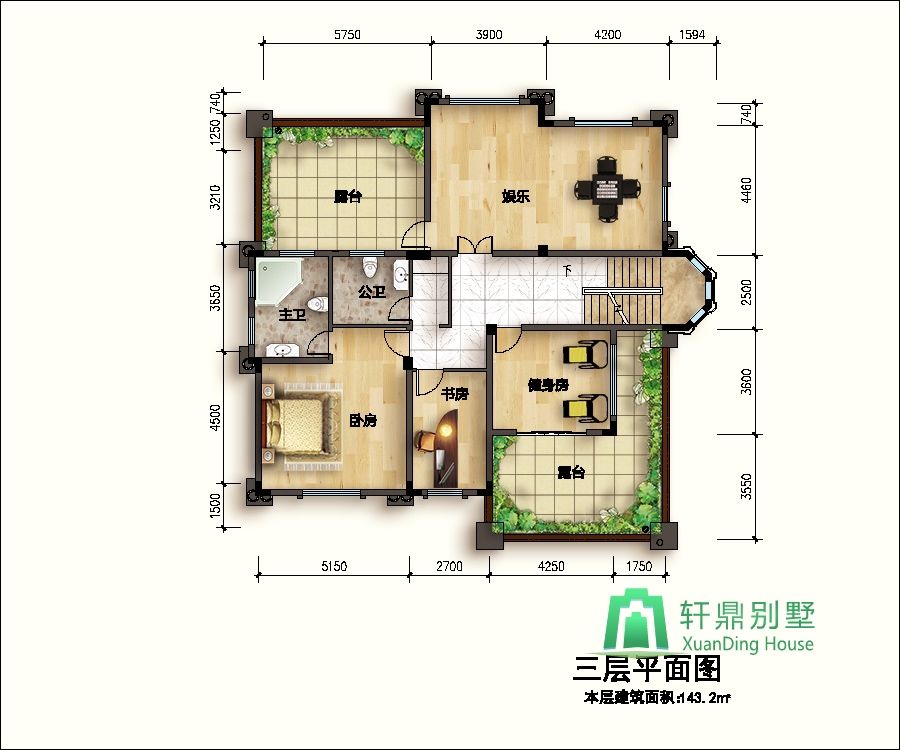

三層平面圖：

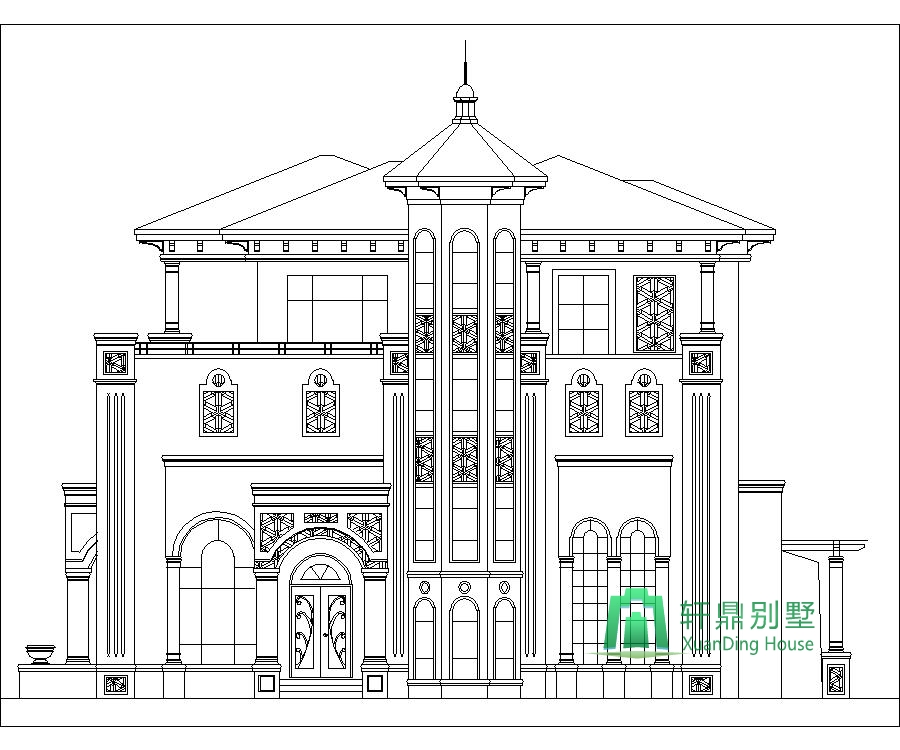

正立面圖：

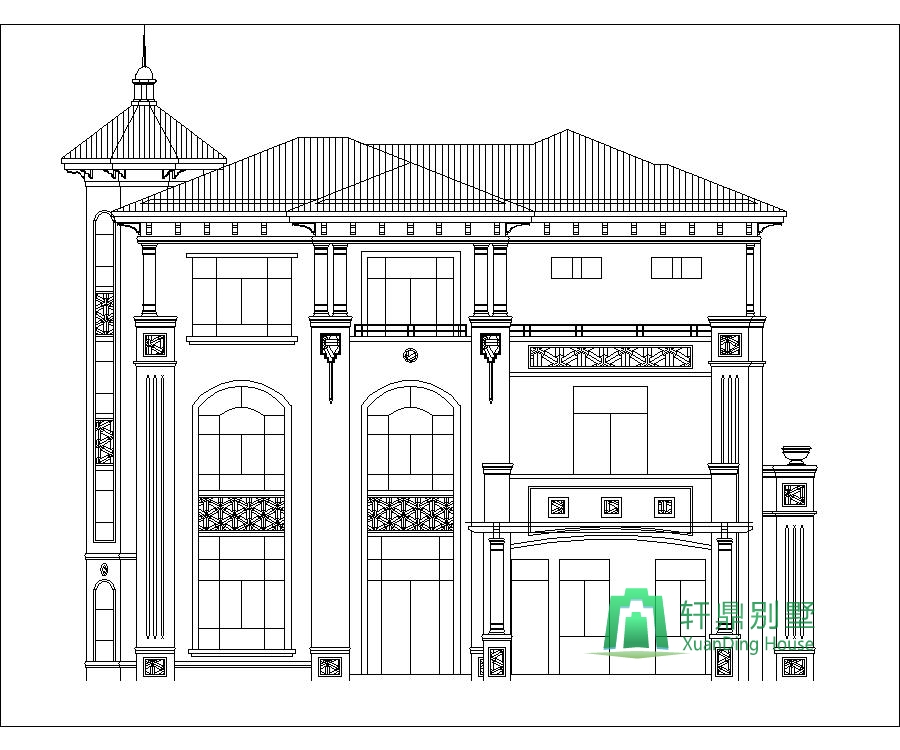

背立面圖：

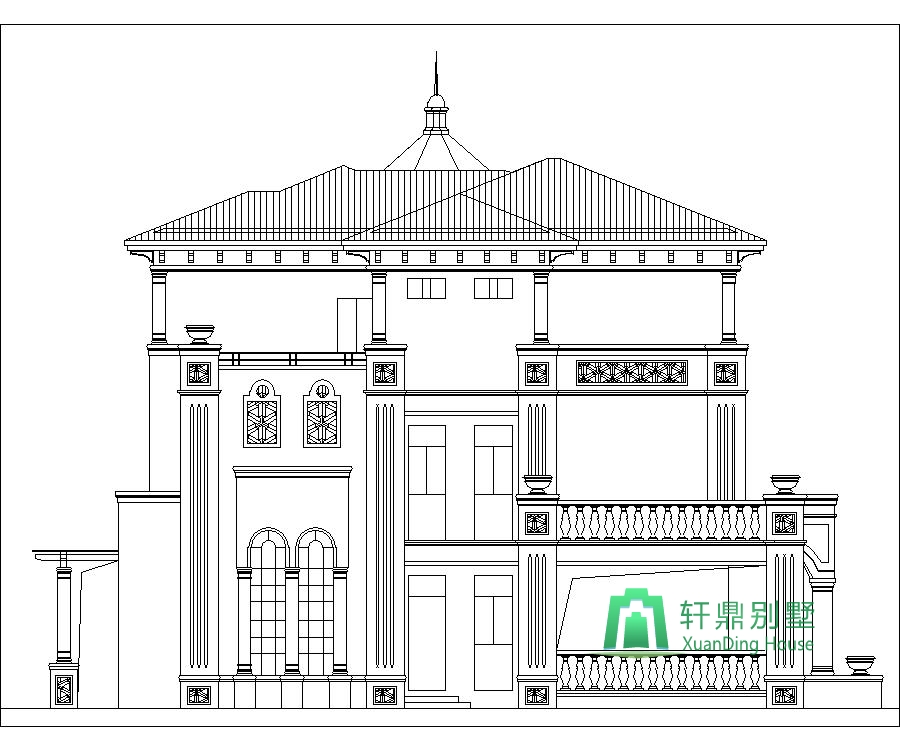

左立面圖：

右立面圖：

   特別說明：我們的這套成品圖紙不包修改和調整，因為圖紙調整是牽一發動全身，改圖甚至比重新設計還要復雜和花費精力，所以我們的圖紙都不做修改。

    圖紙非常詳細，若是您喜歡本套風格的設計圖，但是圖紙尺寸和房間功能不符合實際建房要求，這個可以聯系我們這里的主創設計師劉工來按需定制設計，這套全套施工圖及效果圖設計下來是18000的設計費用，若是地基尺寸正好吻合的也直接購買這個成品圖紙的話，這套成品圖紙價格是2800元，我們的咨詢電話及微信為18668932208。
