圖紙為A3施工激光藍圖+ A4高清效果圖照片，不提供電子版，本套成品模板圖紙已經完善，不做任何修改，如需定制修改設計請點擊定制設計。

圖紙介紹：

四川曲總占地200平三層帶地下室別墅設計圖。曲總老家四川，前幾年一直在外工作，沒有時間蓋新房�，F在和愛人打算回老家居住，也準備把家里的老房子重新的收拾一下。這種房子的宅基地在農村來說算是大面積的宅基地了。想做一款歐式風格的建筑，要有自己的房屋的特色。經過和曲總多天的溝通和修改，確認方案設計。地下室主要以家庭休閑為主，為孩子設計臺球室，健身區，家庭影音室等。一層為接待客人和老人居住。二樓為曲總和孩子的生活區域。三樓作為客臥。這樣一款布局設計方案，是否符合你心中的布局想法呢？！圖紙齊全，請業主朋友們放心購買。

設計功能：

☑ 占地尺寸：16.45*12.35米

☑ 占地面積：217.06㎡

☑建筑面積：610.31㎡

☑ 建筑結構：框架結構

☑ 造價估算：73-80萬

注：占地面積為一層建筑面積（平面圖有標注）+外部臺階或連廊的面積，面寬為東西兩墻（包括墻體厚度） 的距離，進深為后墻到門樓柱子前端的距離。

施工參數：
建筑層數：地上3層，建筑總高度（到屋脊高度）13.327米，建筑面積610.31平方米。
結構體系：框架結構，抗震設防烈度七度，屋面為現澆混凝土屋面。
樓層層高：一層層高3.9米，二層層高3.3米.三層層高3.3米。

后期效果圖：

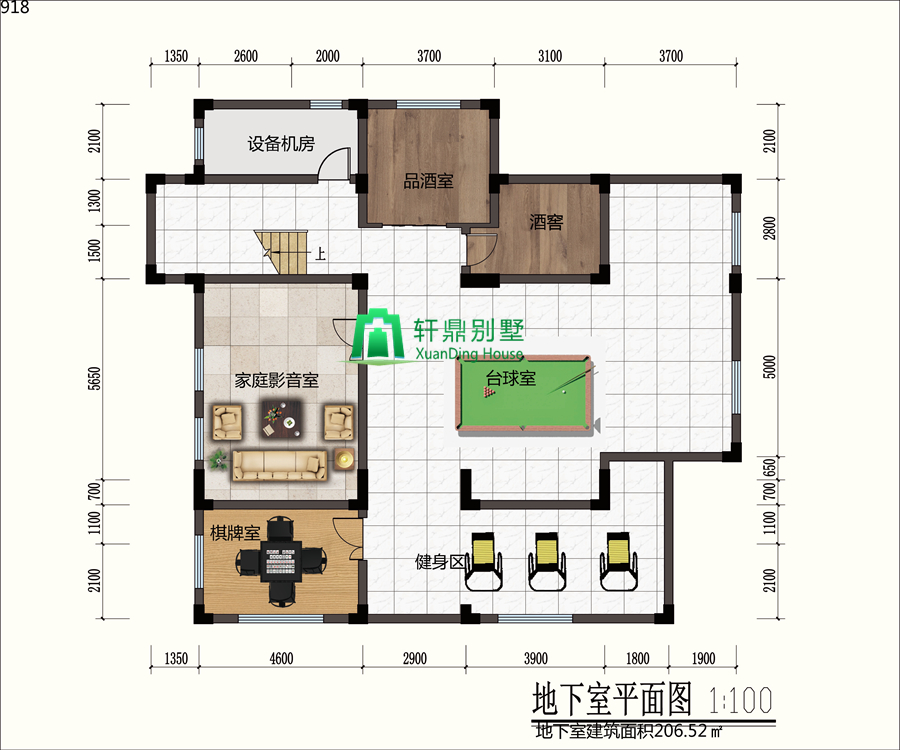

地下室平面圖：客廳，臺球室，健身區，棋牌室，家庭影音室，設備機房，酒窖，品酒室。地下室建筑面積200多平，以休閑娛樂一體為主。為孩子設計了臺球室，健身區，培養孩子的興趣。還單獨設計品酒室+酒窖，彰顯業主尊貴的生活。

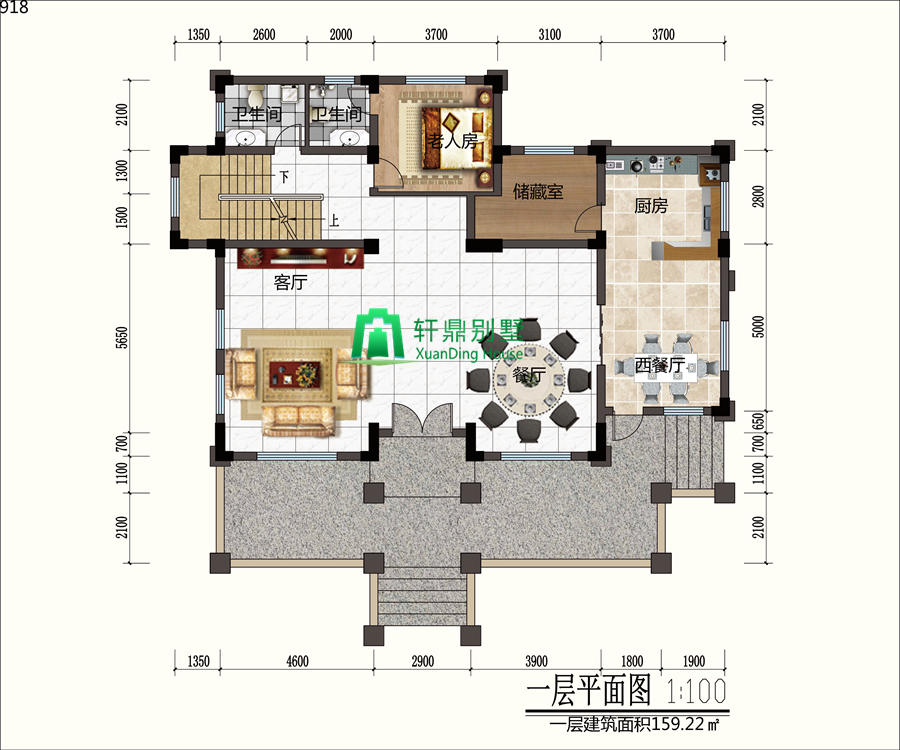

一層平面圖：觀景平臺，客廳， 臥室，中西餐廳，廚房，儲藏室，老人房，衛生間。觀景平臺的區域非常的寬敞，可擺放多處盆栽。客廳中餐廳的位置也寬敞明亮，接待客人以及用餐都是非常方便。中餐廳區域可同時容納10多人的家庭聚餐。

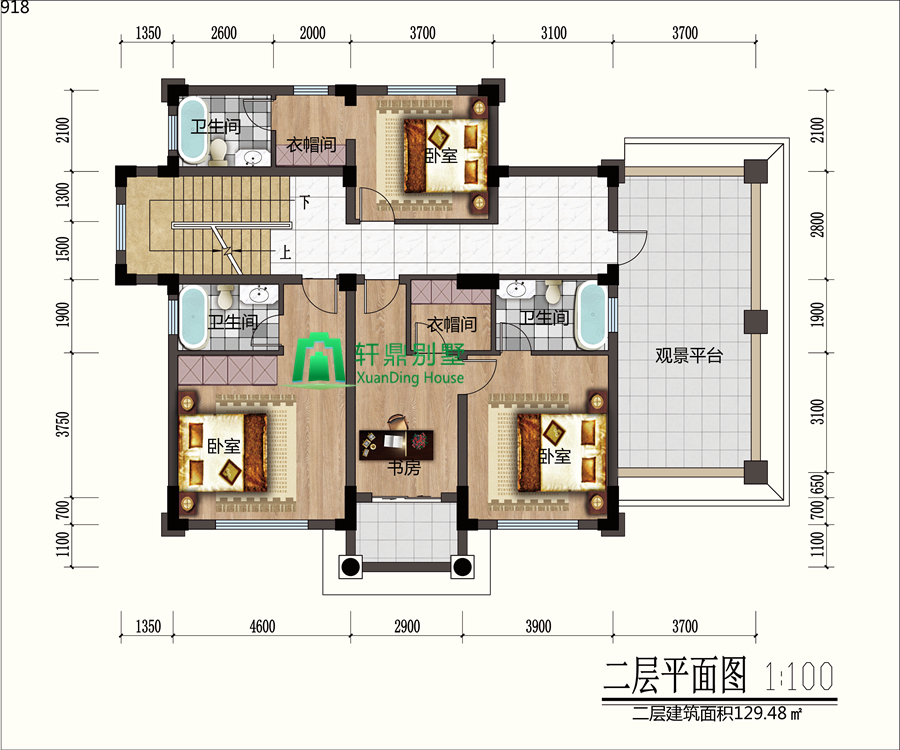

二層平面圖： 觀景平臺，臥室，衣帽間，書房，陽臺，衛生間。三間臥室+露臺設計。每間臥室配有獨立的衛生間+衣帽間，舒適的布局設計，讓家人居住更加的便捷，也保證家人隱私。

三層平面圖： 臥室，衣帽間，衛生間，露臺。本層三間臥室，用來做客臥。偶爾有留宿的客人，也不用擔心臥室不夠用了。

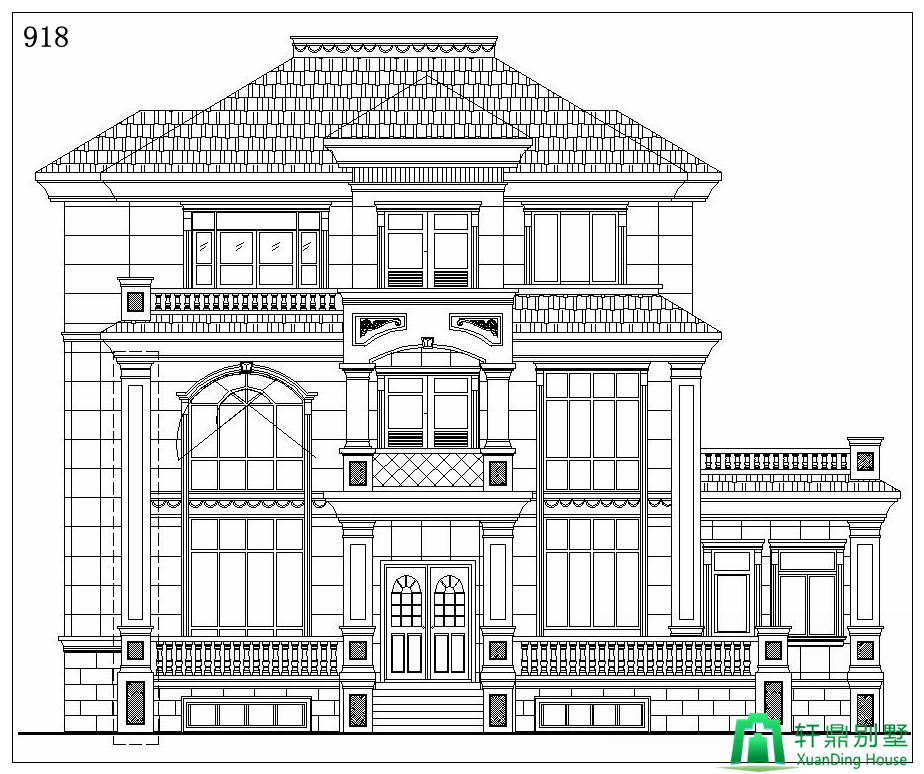

正立面圖：

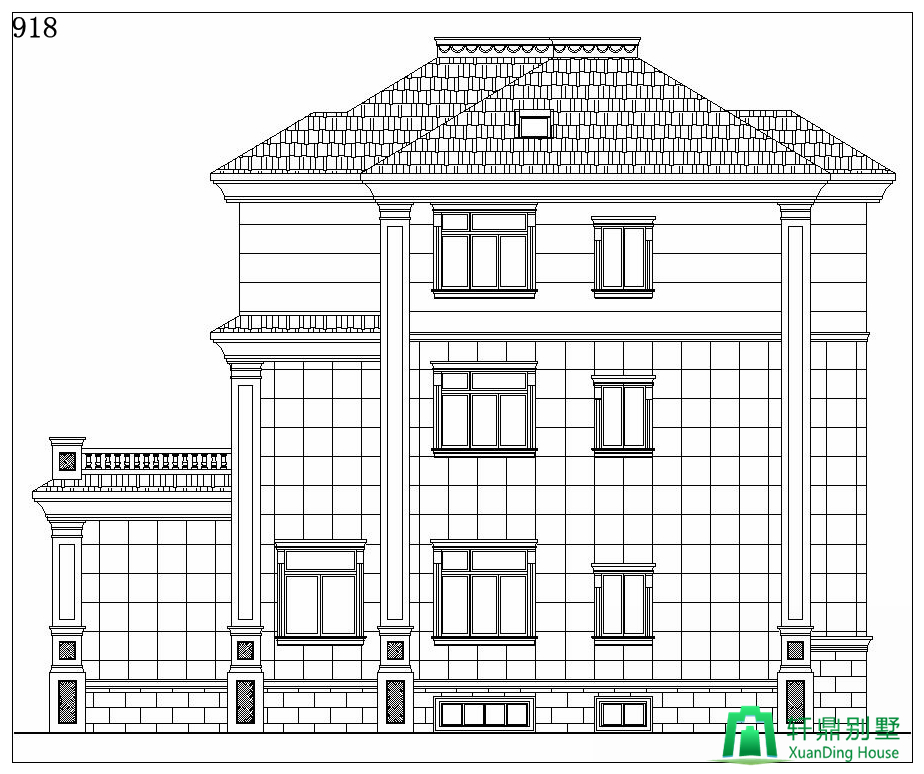

背立面圖：

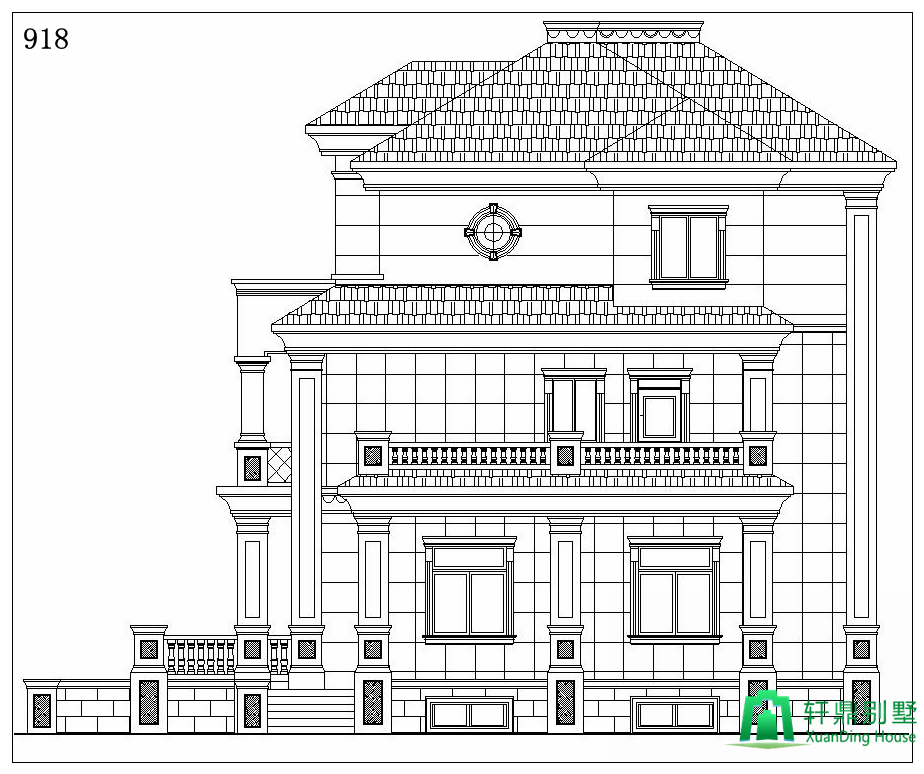

左立面圖：

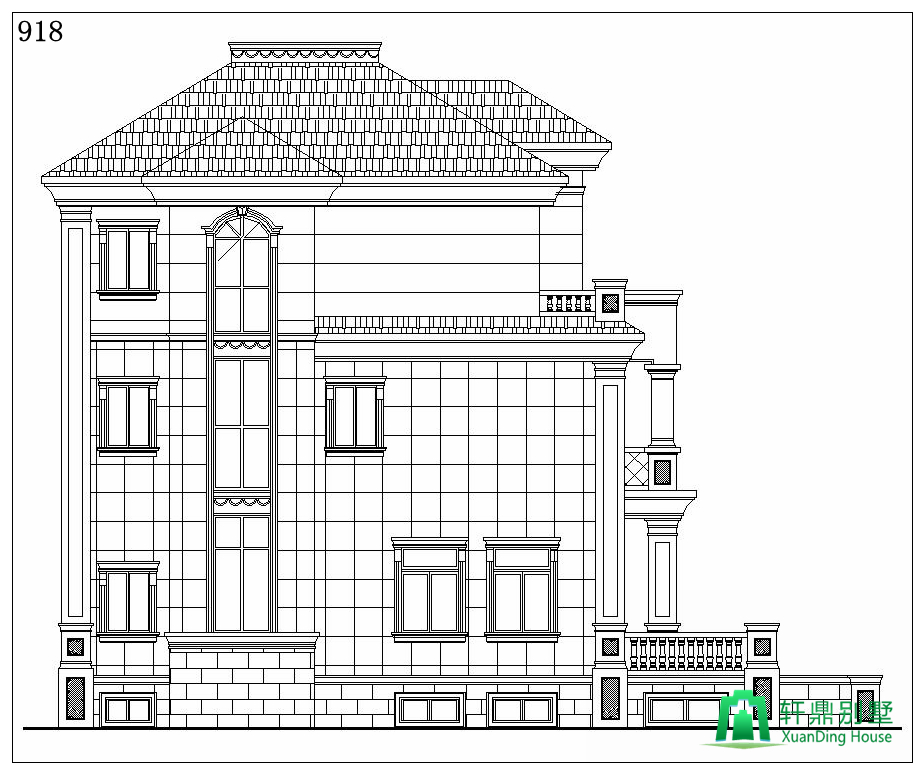

右立面圖：
