圖紙為A3施工激光藍圖+ A4高清效果圖照片，不提供電子版，本套成品模板圖紙已經完善，不做任何修改，如需定制修改設計請點擊定制設計。

圖紙介紹：

廣東韶關周總三層高端豪華三層別墅戶型圖。周總是通過村里朋友的介紹，聯系到我們軒鼎建筑。朋友的房子已經建起來了，自己也去過幾次，看著非常不錯，村里鄉親們都夸贊。自己也打算開始建房了，便想到我們。建筑整體高度13米多，顯得非常的挺拔，采光和視野也不錯。采用淡黃色真石漆搭配黑色琉璃瓦鋪設。四個立面均設有多少窗戶，達到室內的最佳采光和通風效果，一二樓都帶有寬敞的觀景平臺，周總說，平時在家里吃個燒烤啥的，有這樣個多功能平臺非常方便。歐式風格是經典款式，永遠不過時，造價成本也不高，輕松滿足建房夢想！

設計功能：

☑ 占地尺寸：15.7*14.65米

☑ 占地面積：205.01㎡

☑建筑面積：369.2㎡

☑ 建筑結構：框架結構

☑ 造價估算：44-51萬

注：占地面積為一層建筑面積（平面圖有標注）+外部臺階或連廊的面積，面寬為東西兩墻（包括墻體厚度） 的距離，進深為后墻到門樓柱子前端的距離。

施工參數：
建筑層數：地上3層，建筑總高度（到屋脊高度）13.727米，建筑面積369.2平方米。
結構體系：框架結構，抗震設防烈度七度，屋面為現澆混凝土屋面。
樓層層高：一層層高3.75米，二層層高3.3米.三層層高3.2米。

后期效果圖：

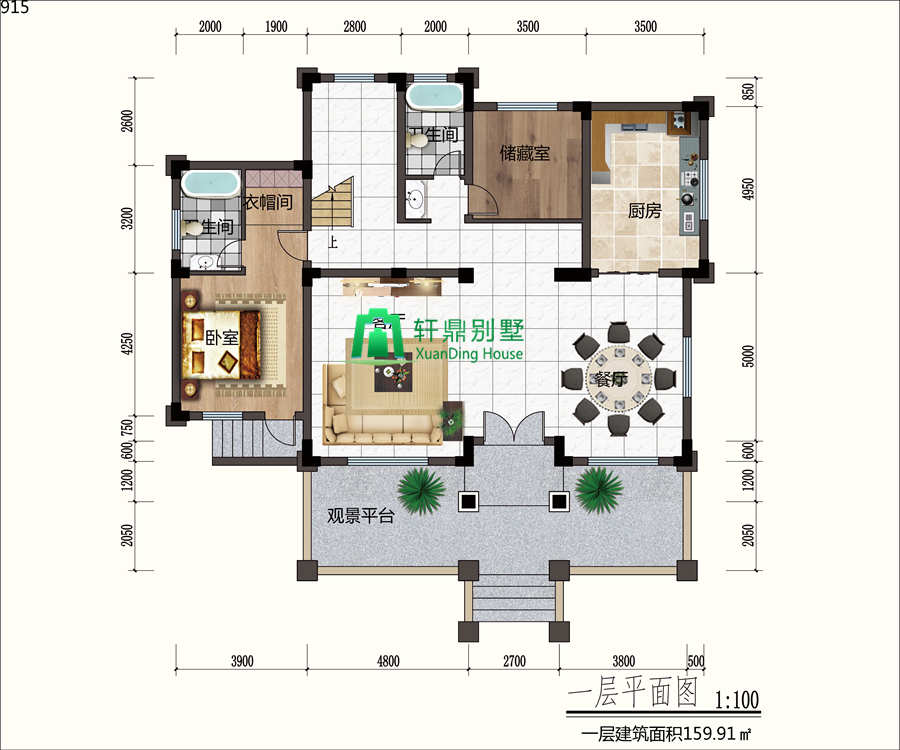

一層平面圖：觀景平臺，餐廳，客廳，廚房，儲藏室，衛生間，臥室，衣帽間。開放式的觀景平臺，是一個很好乘涼之地，擺放一張桌子，幾個板凳，一家人一起，就可以坐一晚上。門廳進入戶內，寬敞的客廳設計，與餐廳一體，這樣顯得空間上寬敞。彰顯業主尊貴生活。

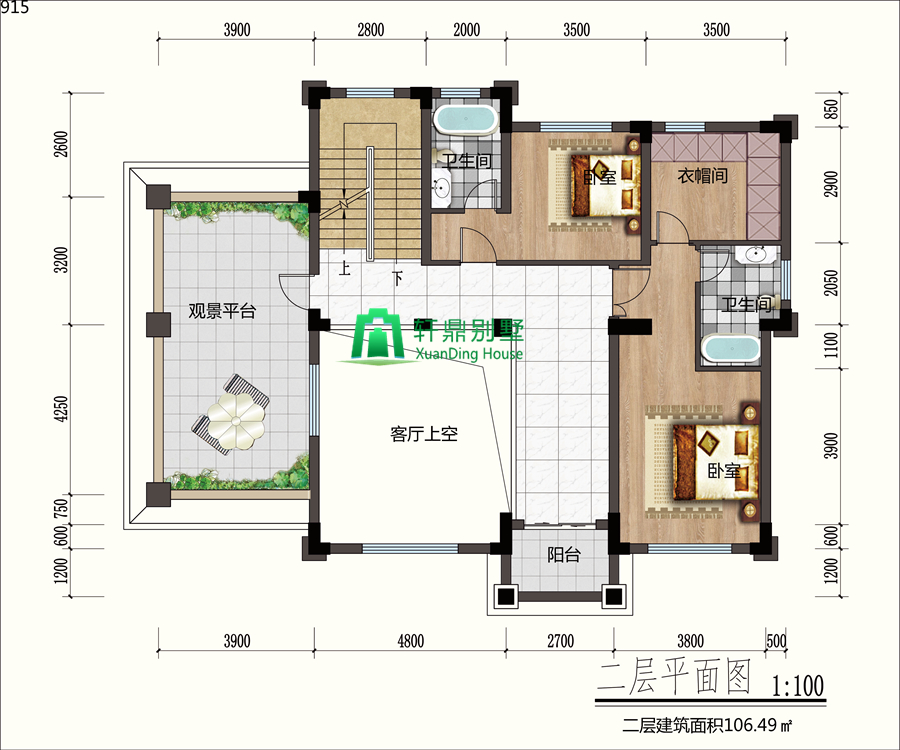

二層平面圖： 臥室，衛生間，衣帽間，觀景平臺，陽臺。本層兩間臥室，家人居住舒適。帶有觀景平臺，可以養花種草，打造空中花園。

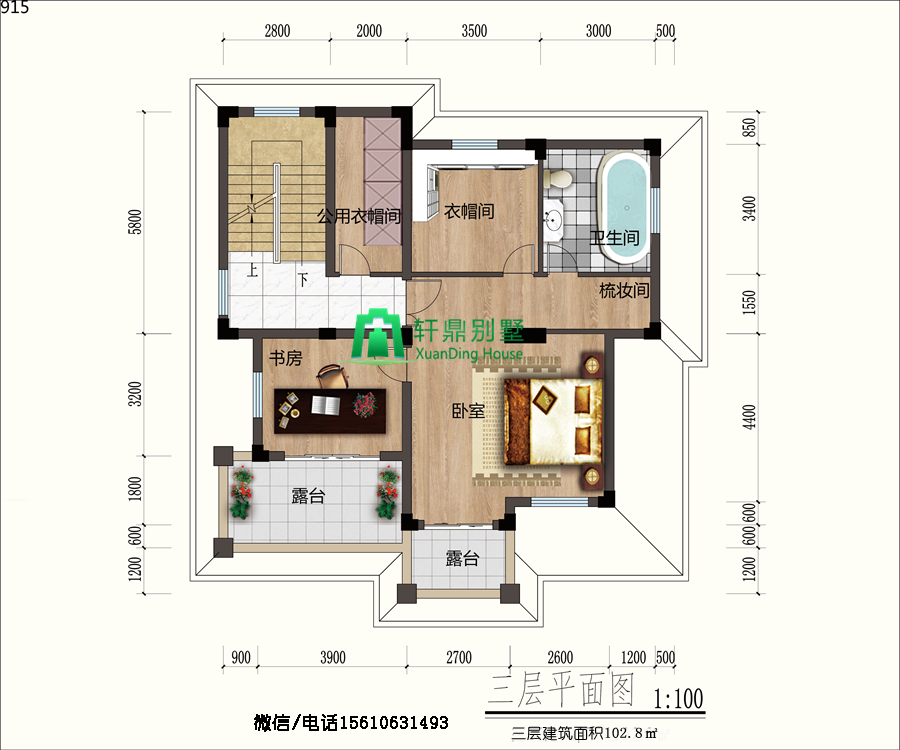

三層平面圖：臥室，書房，衣帽間，衛生間，露臺。一間豪華套臥作為主臥，辦公居住休閑一體化。

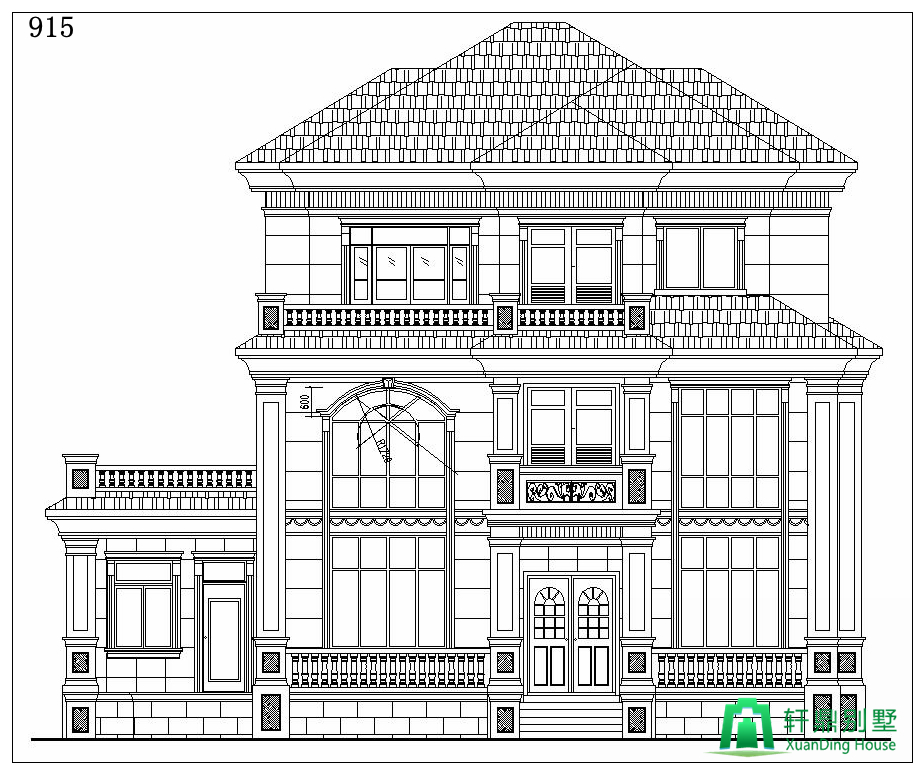

正立面圖：

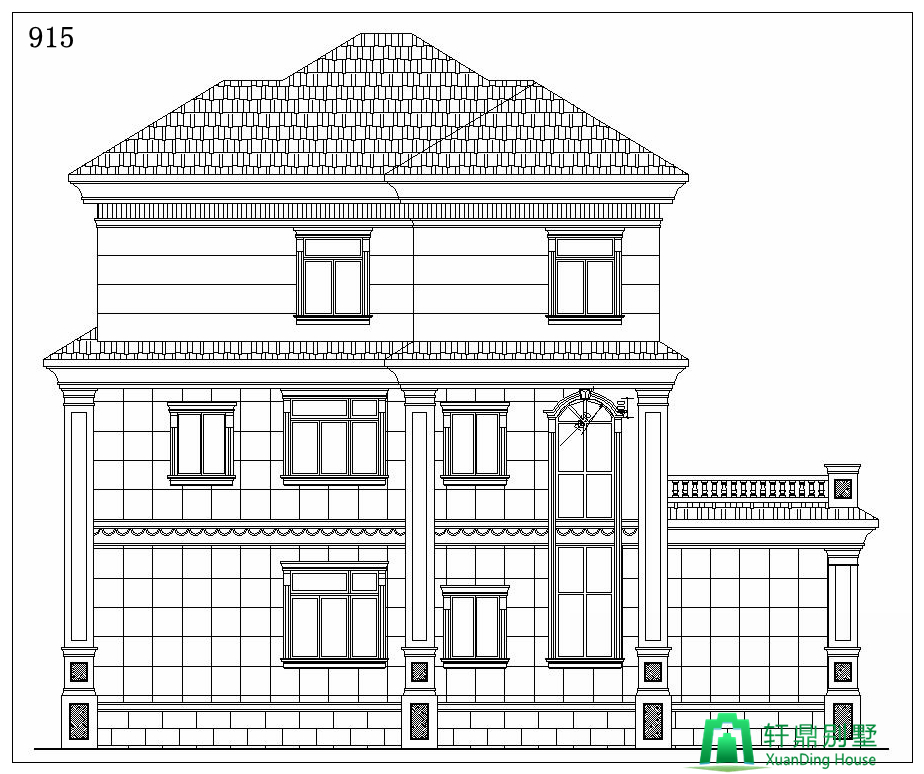

背立面圖：

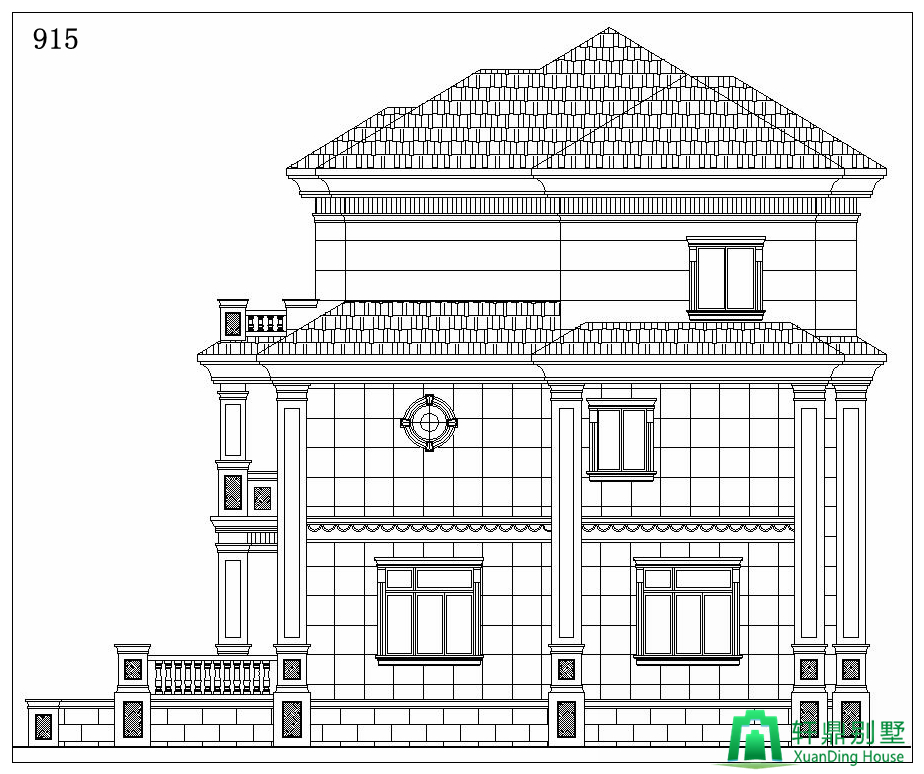

左立面圖：

右立面圖：
