圖紙為A3施工激光藍圖+ A4高清效果圖照片，不提供電子版，本套成品模板圖紙已經完善，不做任何修改，如需定制修改設計請點擊定制設計。

圖紙介紹：

杭州姚總占地180平新中式三層帶地下室設計圖。姚總想建一棟新中式風格設計，和父母一起住，父親喜歡養花，希望在設計布局的時候時候根據地形做個平臺，好給父親擺放綠植。新中式當今建房也是非常的流行。沒有傳統中式的復雜性，造型較為簡約。奶咖色的外墻，配上灰色的琉璃瓦鋪設斜屋頂。門套窗套用深褐色包裹。造型沉穩大氣，外立面也經久耐看。考慮到造價成本的原因，所以設計師在設計上沒有用中式雕花元素。但設計效果確深得業主和家人的喜歡。施工方也易施工。

設計功能：

☑ 占地尺寸：12.75*15.65米

☑ 占地面積：178.19㎡

☑建筑面積：482.93㎡

☑ 建筑結構：框架結構

☑ 造價估算：57-64萬

注：占地面積為一層建筑面積（平面圖有標注）+外部臺階或連廊的面積，面寬為東西兩墻（包括墻體厚度） 的距離，進深為后墻到門樓柱子前端的距離。

施工參數：
建筑層數：地上3層，建筑總高度（到屋脊高度）12.398米，建筑面積482.93平方米。
結構體系：框架結構，抗震設防烈度七度，屋面為現澆混凝土屋面。
樓層層高：一層層高3.75米，二層層高3.3米.三層層高3.2米。

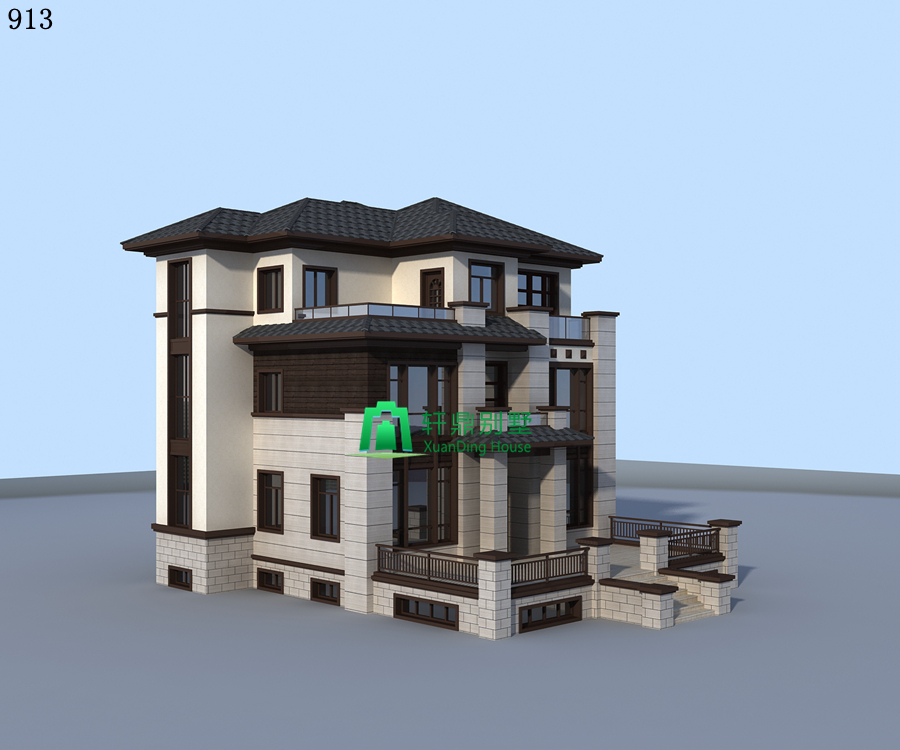

后期效果圖：

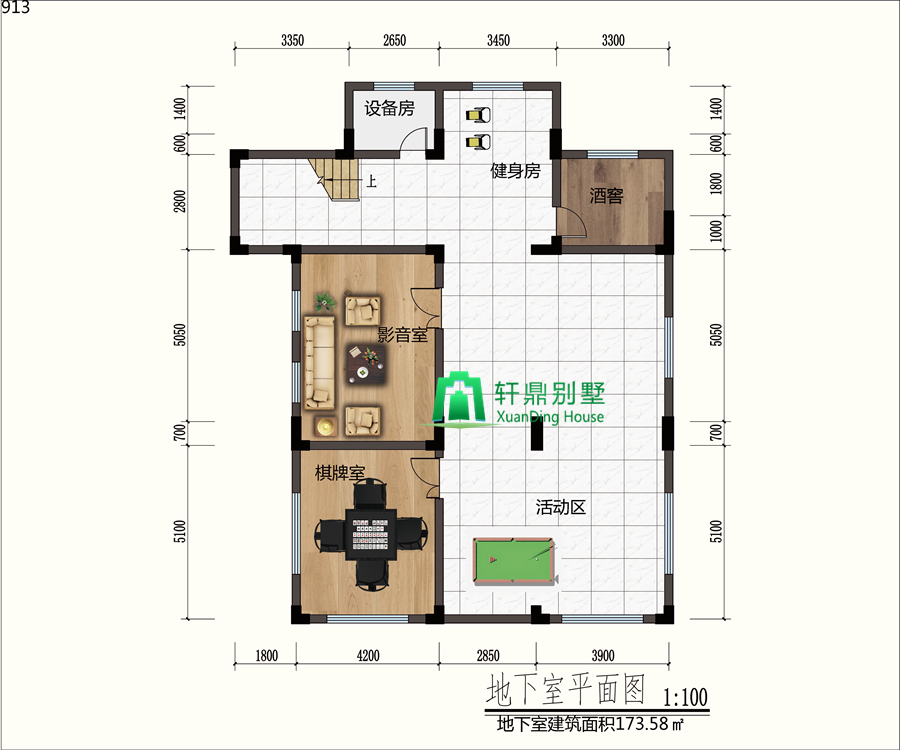

地下室平面圖：棋牌室，影音室，酒窖，健身房，設備房，臺球室 ，活動區。地下一層為家人娛樂活動區域，家人足不出戶就可健身，觀影等。

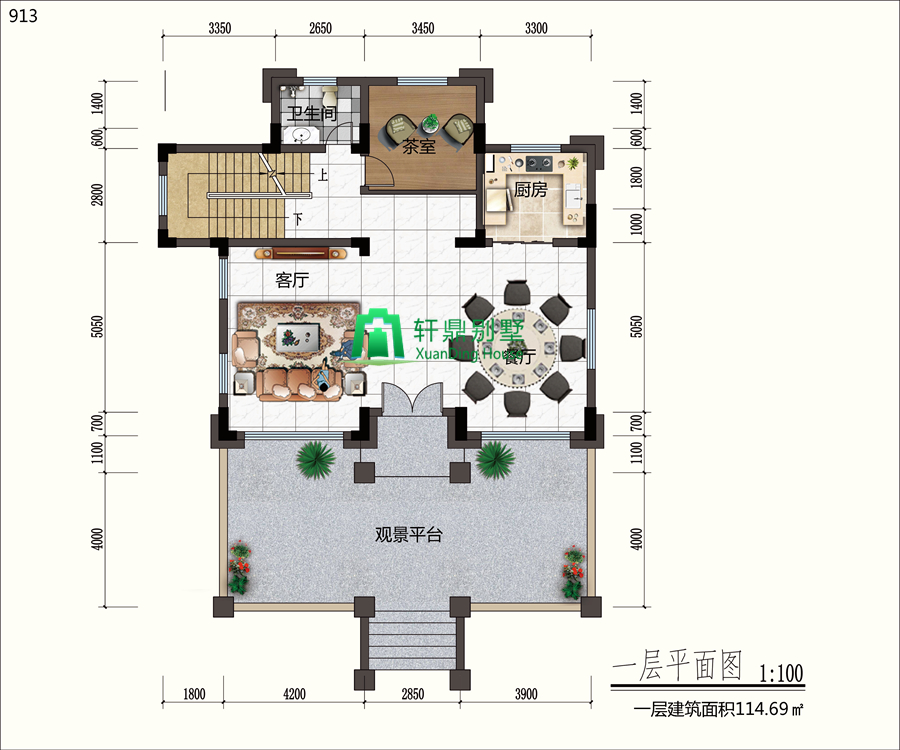

一層平面圖： 觀景平臺，客廳，餐廳，廚房，茶室，衛生間。老人喜歡種植盆栽，觀景平臺剛好可以滿足。擺放 各種綠植，鳥語花香，哪個客人不羨慕呢。門廳進入左側客廳右側餐廳，待客、用餐方便省事。老人喜歡喝茶，單獨為老人設計茶室，一家人圍坐一起品一壺好茶，聊聊最近的趣事。

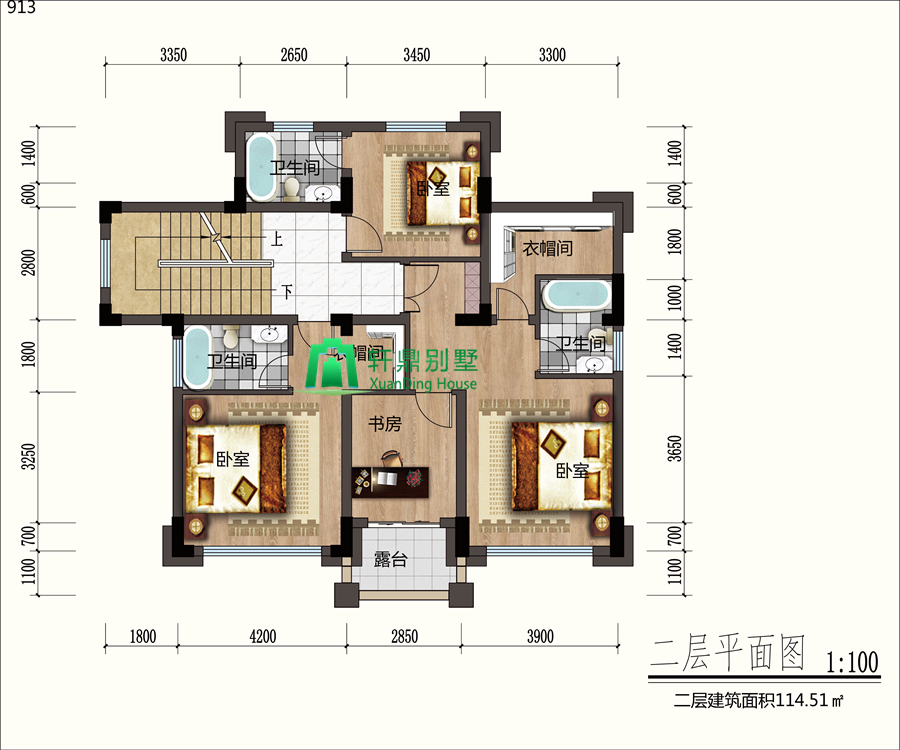

二層平面圖： 臥室，衛生間，衣帽間，書房，露臺。三間套臥的設計 ，每間套臥設計布局功能不同，能夠滿足家庭每一位成員的居住需求。

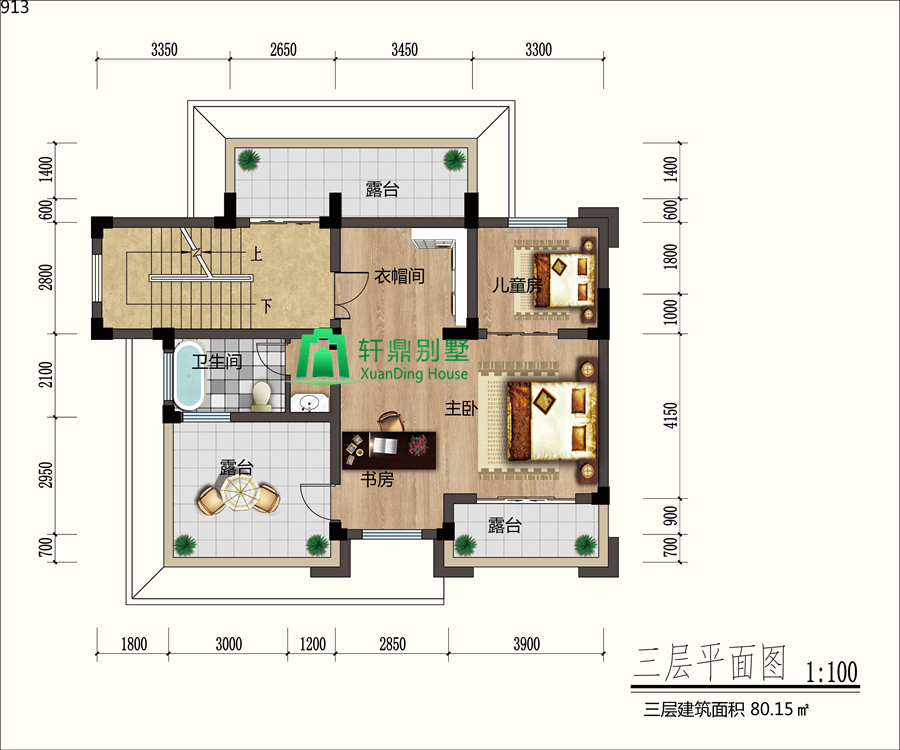

三層平面圖：衣帽間，兒童房，主臥，露臺，衛生間。三樓是一間豪華套房，為主臥。內部配有兒童房，方便業主照顧孩子對的起居。三個露臺設計，不同角度，欣賞鄉村美景也不一樣，感受鄉村的美好，生活過得十分悠閑自得。

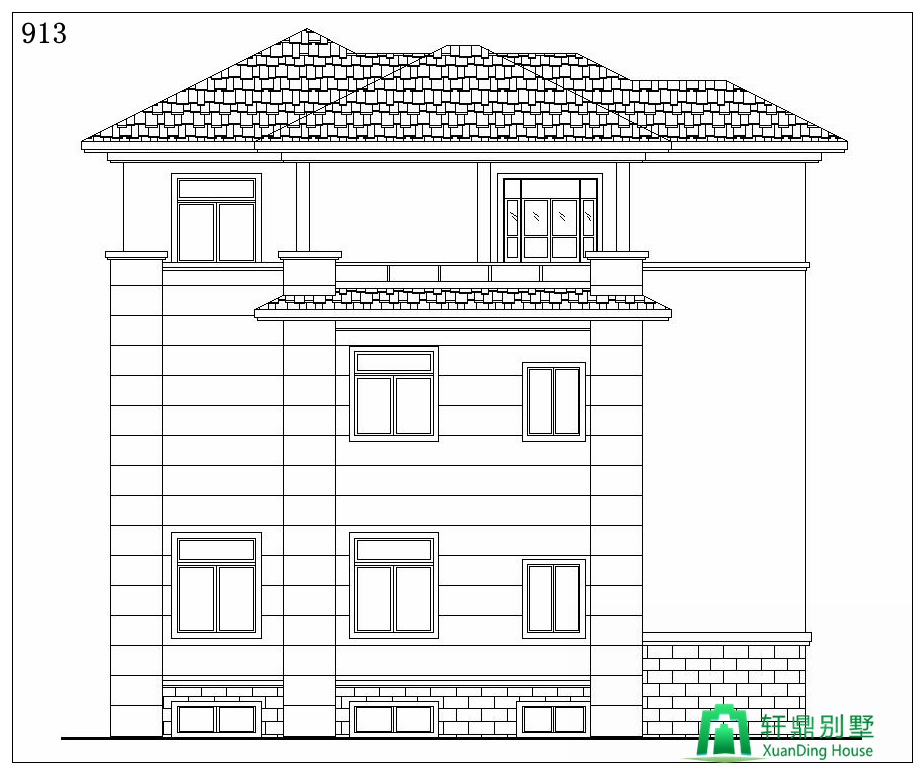

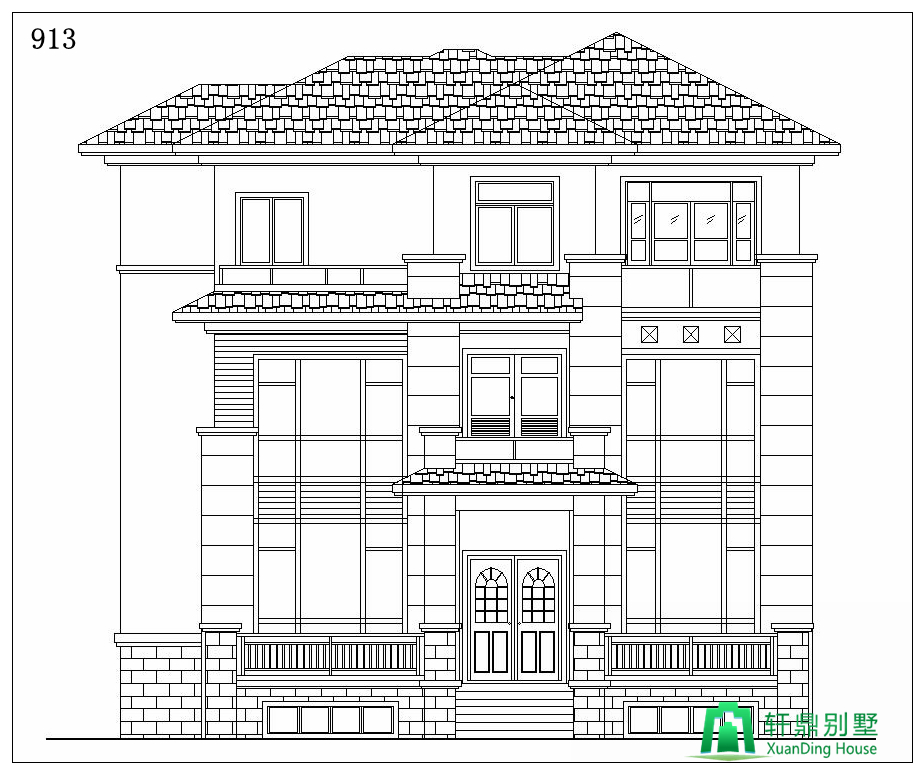

正立面圖：

背立面圖：

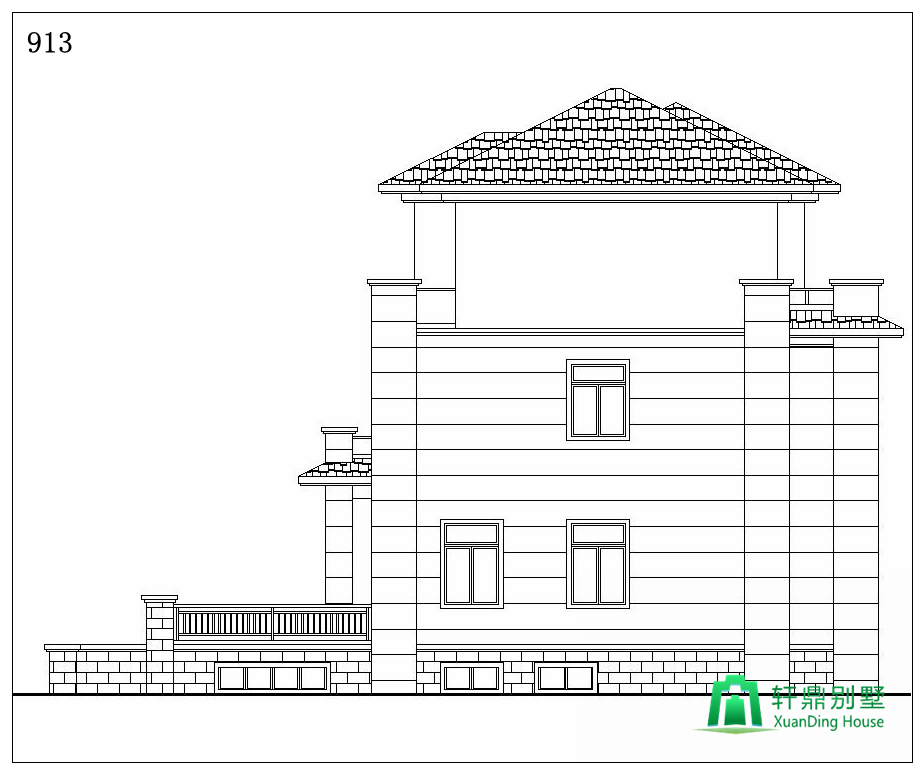

左立面圖：

右立面圖：
