圖紙為A3施工激光藍圖+ A4高清效果圖照片，不提供電子版，本套成品模板圖紙已經完善，不做任何修改，如需定制修改設計請點擊定制設計。

圖紙介紹：

湖北黃石陳總占地170平三層歐式自建房設計圖。陳總這款方案是經典的三層歐式風格設計，外觀以農村常見的黃色真石漆+紅色琉璃瓦為主要的元素。經典，耐看，不過時，還超級顯溫馨。在入戶左右柱子掛上壁燈設計，檔次更加提升，歸家更有儀式感。內部臥室基本都配有獨立的衛生間，讓家人的生活質量水平提高。本套方案適合人口較多又喜歡歐式風格建筑的家庭建造，在合適不過了。圖紙齊全，請放心購買哦！

 設計功能：

☑ 占地尺寸：12.2*15.4米

☑ 占地面積：168.19㎡

☑建筑面積：590.04㎡

☑ 建筑結構：框架結構

☑ 造價估算：70-77萬

注：占地面積為一層建筑面積（平面圖有標注）+外部臺階或連廊的面積，面寬為東西兩墻（包括墻體厚度） 的距離，進深為后墻到門樓柱子前端的距離。

施工參數：
建筑層數：地上3層，建筑總高度（到屋脊高度）13.050米，建筑面積590.04平方米。
結構體系：框架結構，抗震設防烈度七度，屋面為現澆混凝土屋面。
樓層層高：一層層高3.75米，二層層高3.3米.三層層高3.2米。

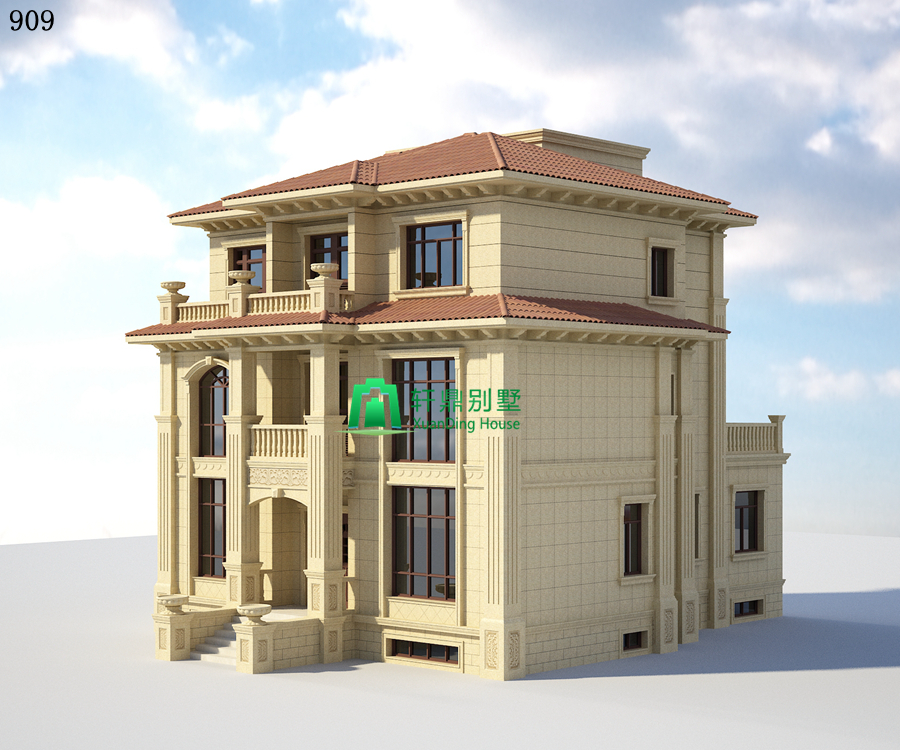

后期效果圖：

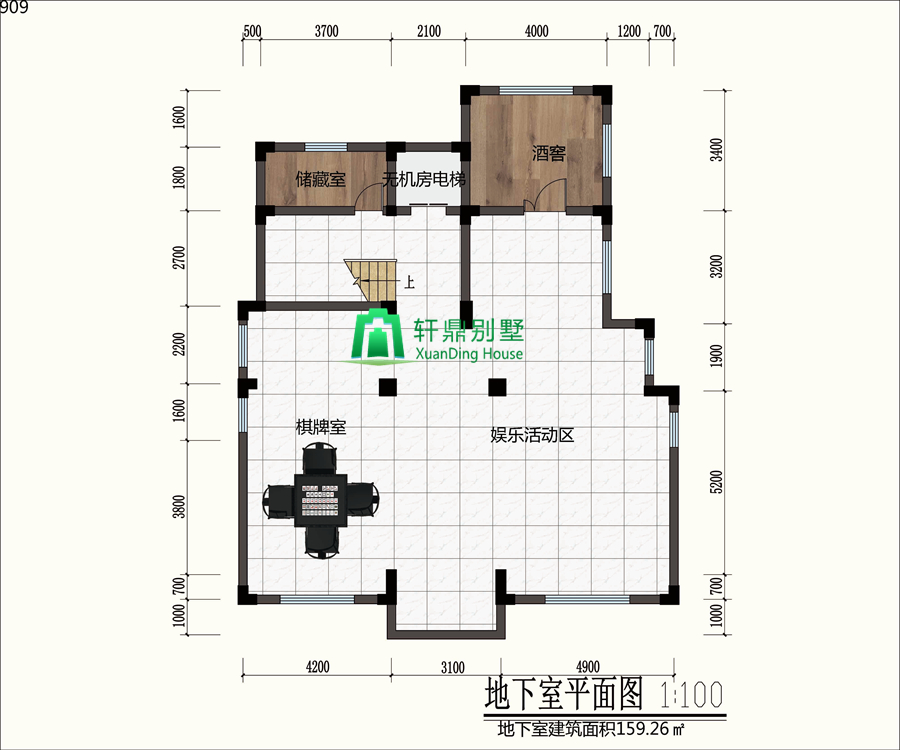

地下室平面圖：酒窖，儲藏室，娛樂區域。本層主要是家人的娛樂活動區域。還為業主設計了酒窖。

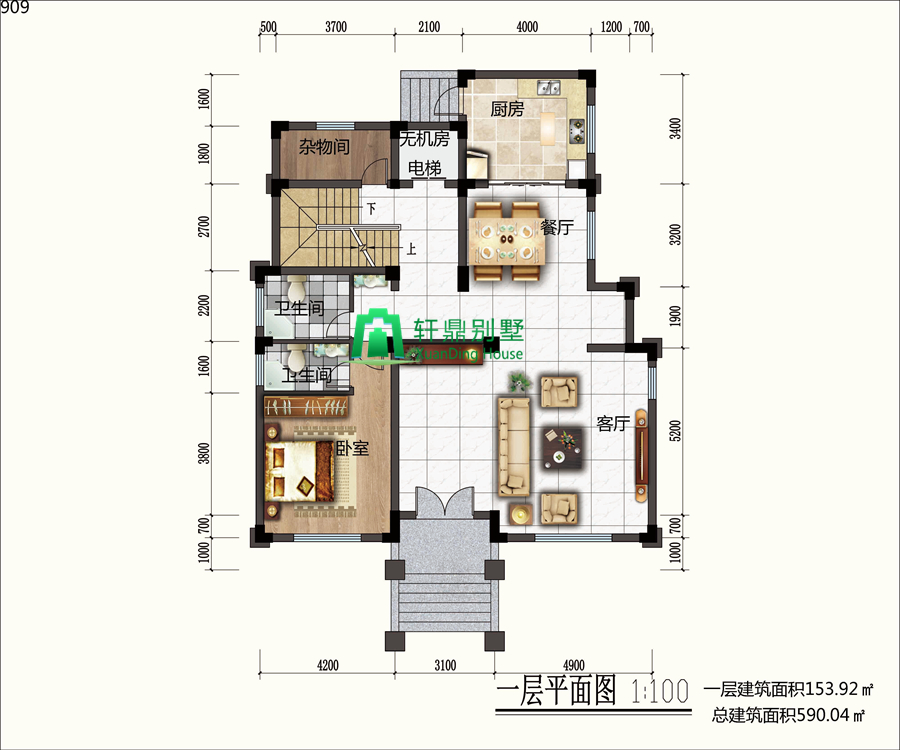

一層平面圖： 玄關，客廳，臥室，廚房，衛生間，雜物間，廚房。入戶門進入是玄關設計，避免直沖門的風俗。右側是接待客人的客廳，非常的寬敞。餐廳與廚房相連，傳菜方便，營造一家人就餐愉快的氛圍。長輩臥室配有單獨的衛生間，老人起夜方便了許多。

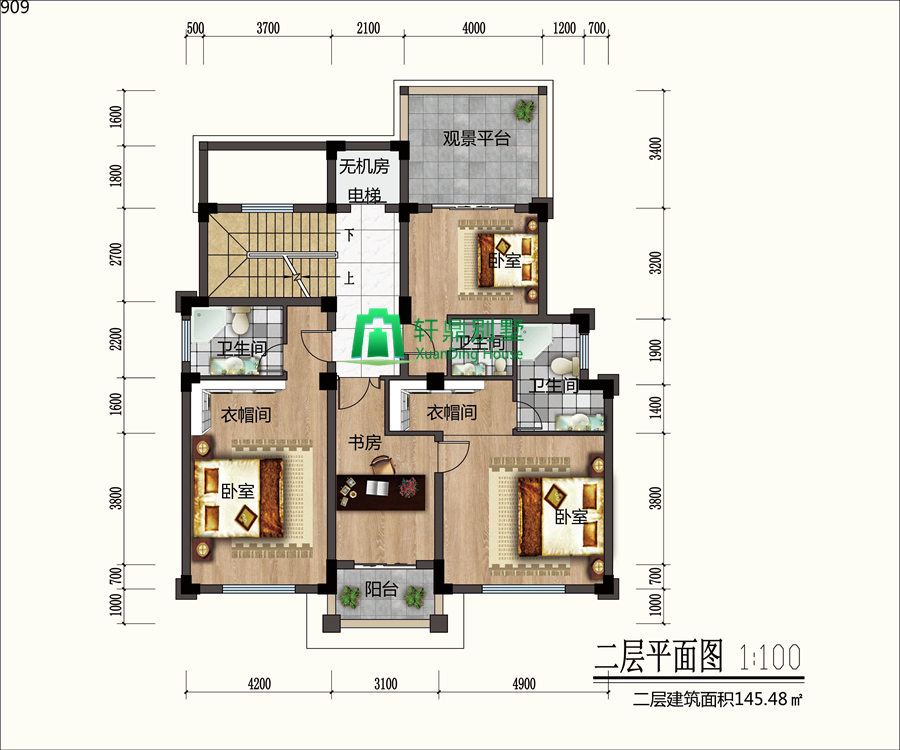

二層平面圖： 臥室，衣帽間，衛生間，書房，陽臺，觀景平臺。共有三間臥室的設計，主次分明。每間臥室都有衛生間，保護家人的隱私。主臥則是一間豪華套房了，不僅有基本的設施還加以書房和陽臺。這方案布局簡直妥妥的羨慕。

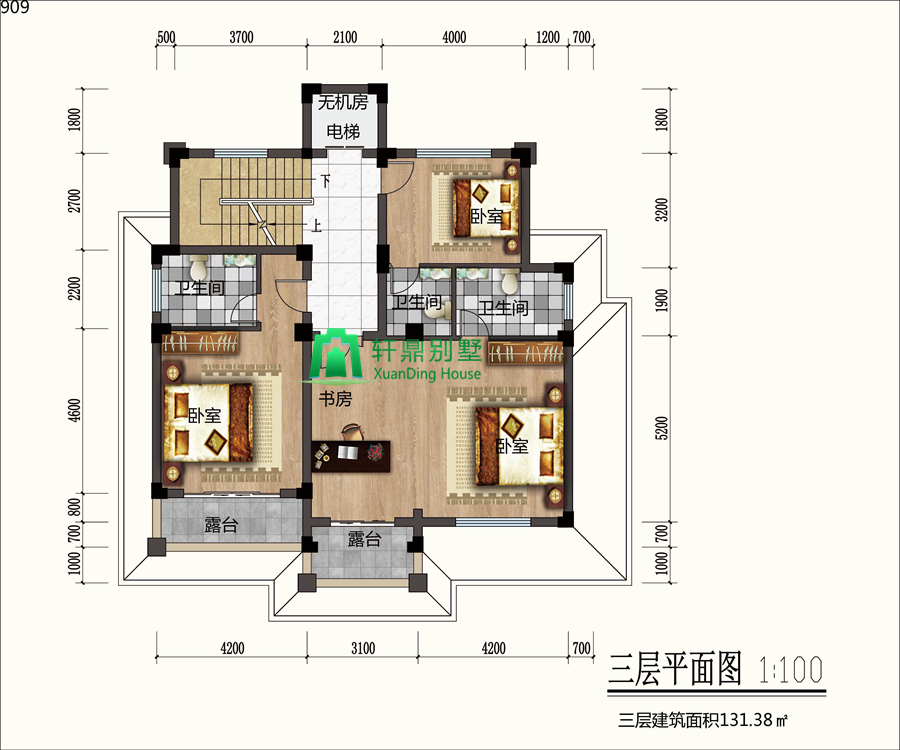

三層平面圖： 臥室，書房，衛生間，露臺。同樣是三間臥室，這種臥室較多的布局設計圖，人口較多又喜歡歐式風格建筑的家庭建造，在合適不過了。

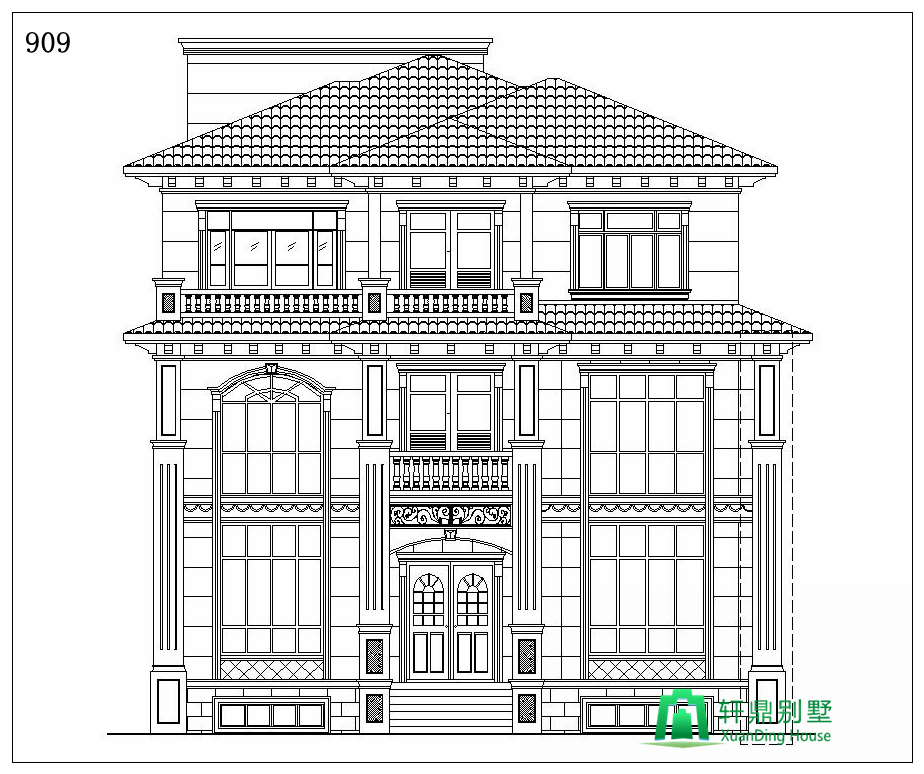

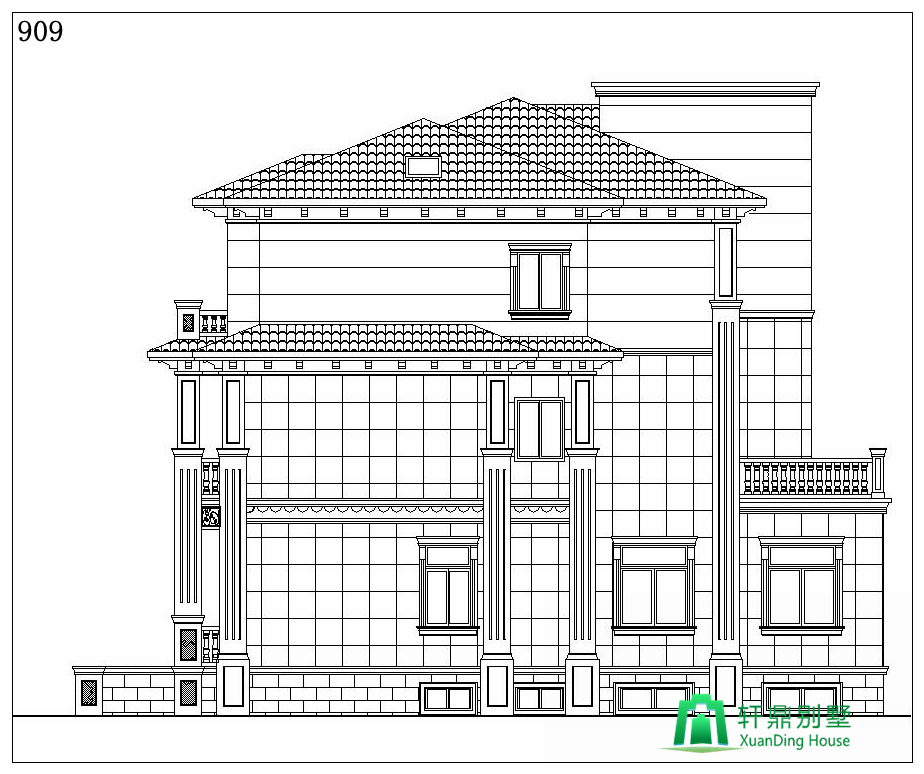

正立面圖：

背立面圖：

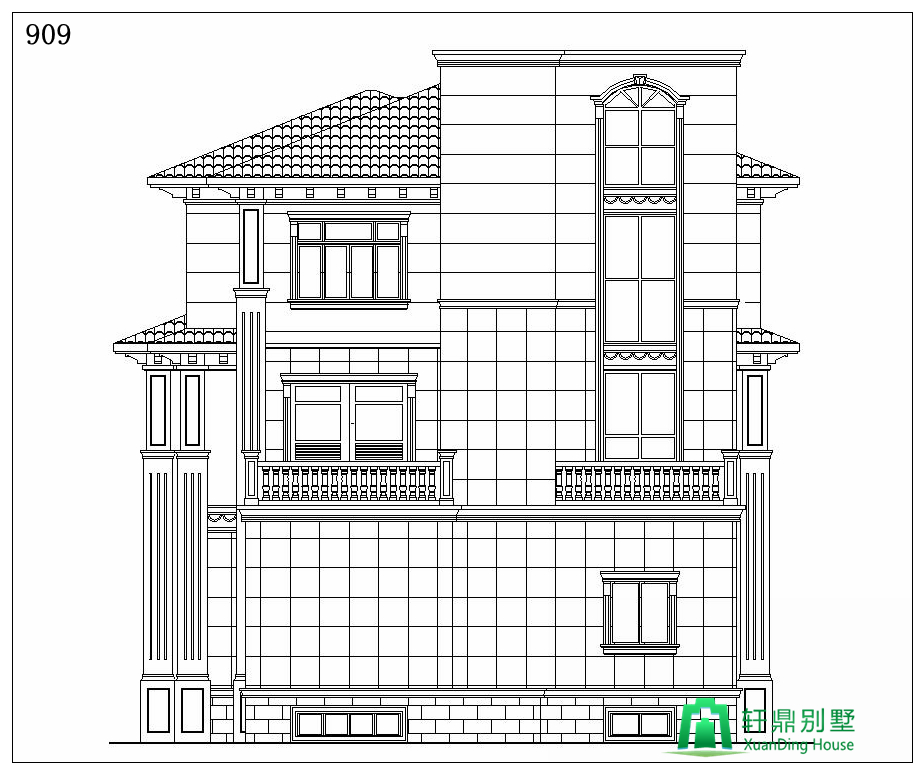

左立面圖：

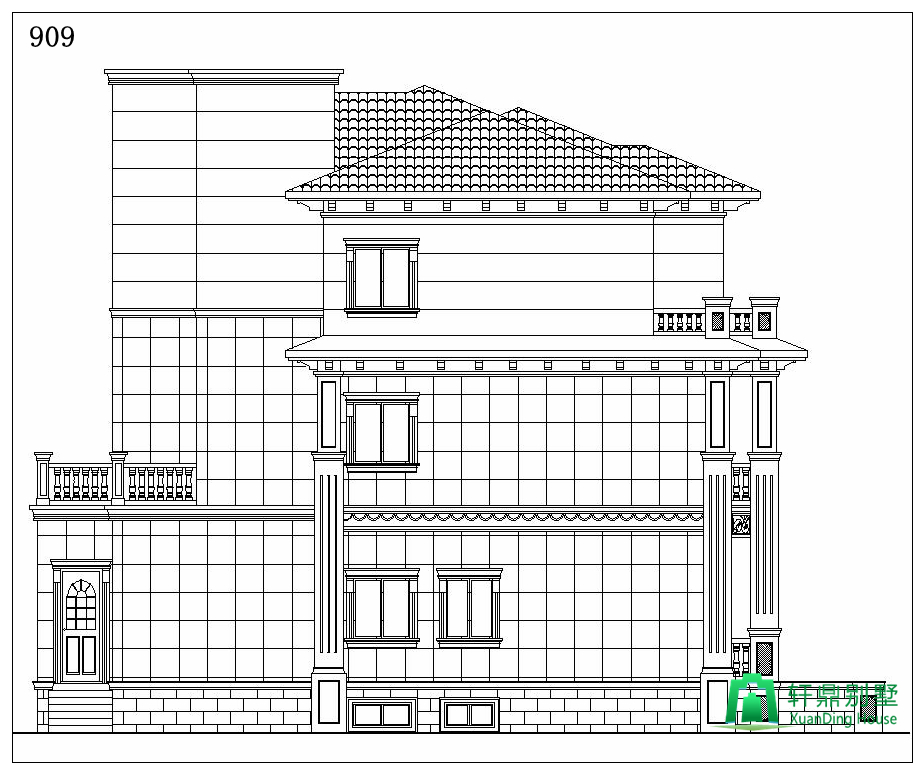

右立面圖：
