圖紙為A3施工激光藍圖+ A4高清效果圖照片，不提供電子版，本套成品模板圖紙已經完善，不做任何修改，如需定制修改設計請點擊定制設計。

圖紙介紹：

海南海口市李總占地130平三層新中式設計圖。李總是朋友推薦過來的，想建一款兩層半的設計圖，提供了老家宅基地的一些情況，和多位設計師進行交流后，展開為李總的全套自建房設計工作。淺褐色外墻+深褐色門窗套進行搭配，提高別墅整體設計檔次。門廳處左右兩根方柱貫穿二樓，都帶精美的中式浮雕設計，彰顯業主品味生活。三樓露臺采用鐵藝圍欄，好看的同時也保證了安全性。背面窗戶依次鋪設，別墅更加的通透，明亮。滿足一家人的居住需求。

設計功能：

☑ 占地尺寸：11.8*12.7米

☑ 占地面積：130.21㎡

☑建筑面積：364.69㎡

☑ 建筑結構：框架結構

☑ 造價估算：43-50萬

☑ 一層建筑面積（包含外墻）：130.21㎡

注：占地面積為一層建筑面積（平面圖有標注）+外部臺階或連廊的面積，面寬為東西兩墻（包括墻體厚度） 的距離，進深為后墻到門樓柱子前端的距離。

施工參數：
建筑層數：地上3層，建筑總高度（到屋脊高度）12.728米，建筑面積364.69平方米。
結構體系：框架結構，抗震設防烈度七度，屋面為現澆混凝土屋面。
樓層層高：一層層高3.6米，二層層高3.3米，三層層高3.3米。

后期效果圖：

俯視效果圖：

側面效果圖：

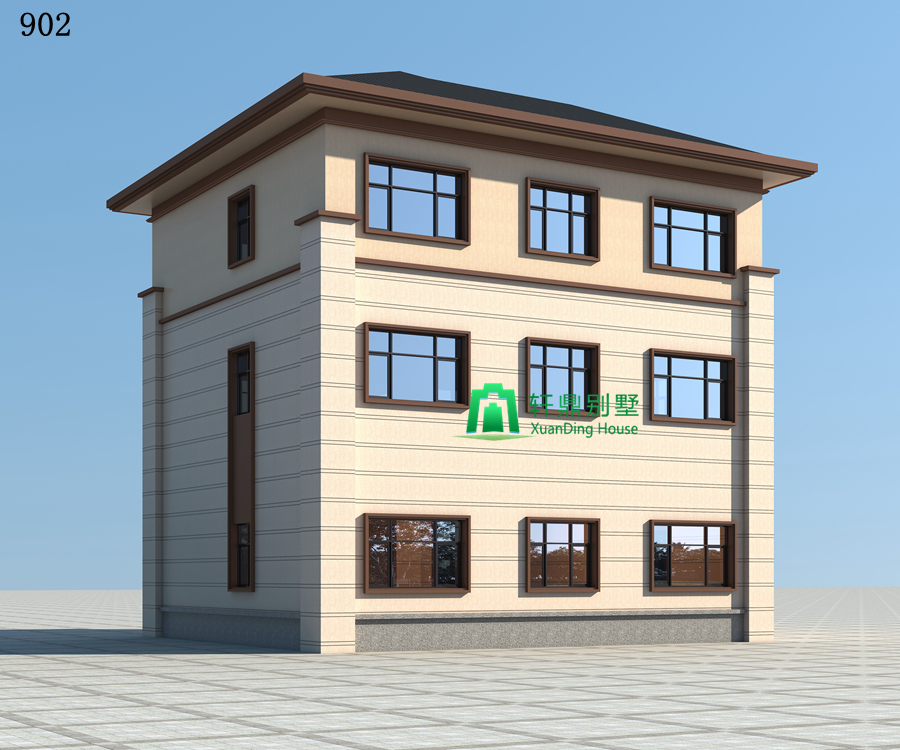

背面效果圖：

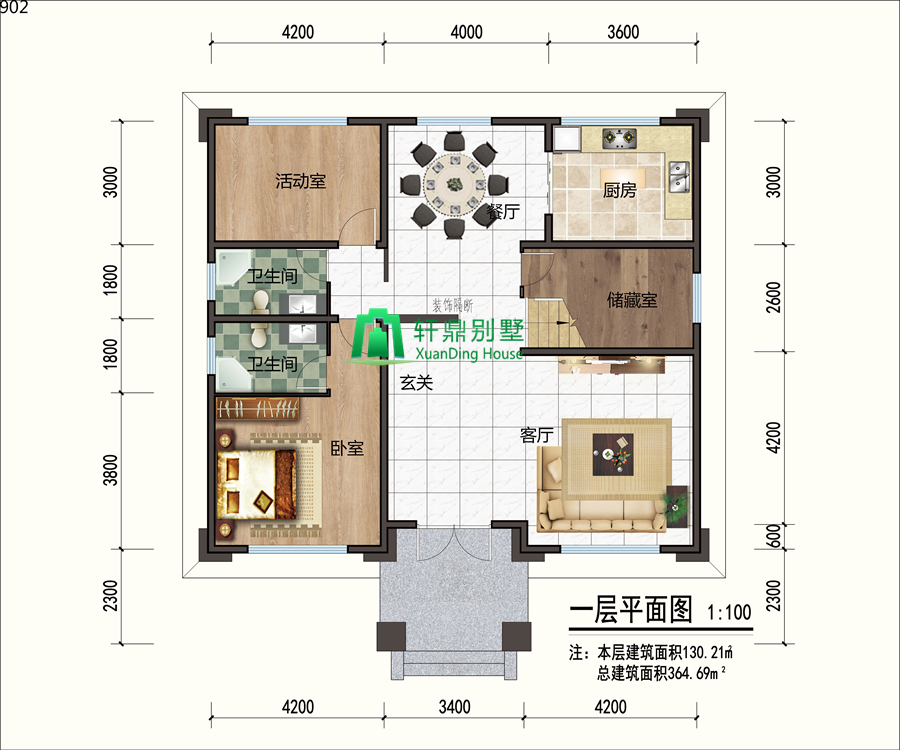

一層平面圖： 玄關，客廳，儲藏室，廚房，餐廳，活動室，衛生間，臥室。進門就是玄關的設計，可做裝飾隔斷設計，避開餐廳直沖大門。右側是客廳，接待朋友的到訪。一間臥室帶主衛，作為老人房最合適了�；顒邮铱伸`活運用。

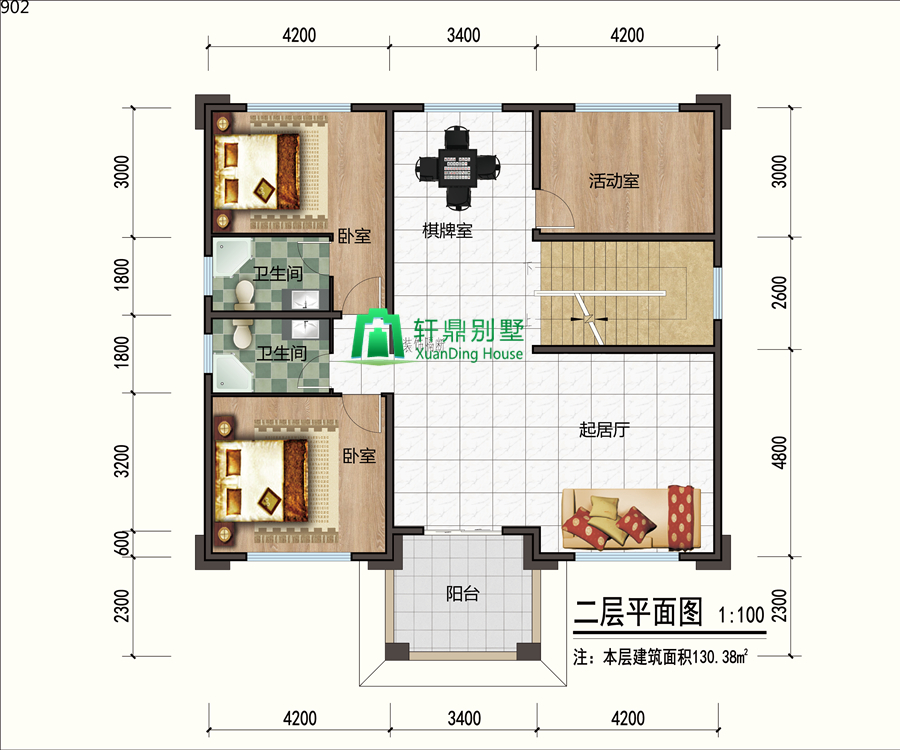

二層平面圖：起居廳，活動室，棋牌室，陽臺，衛生間，臥室。進入二樓兩間臥室，人口較多的家庭可將活動室改為臥室。起居廳一角作為娛樂打牌的空間，不影響其他人的休息。

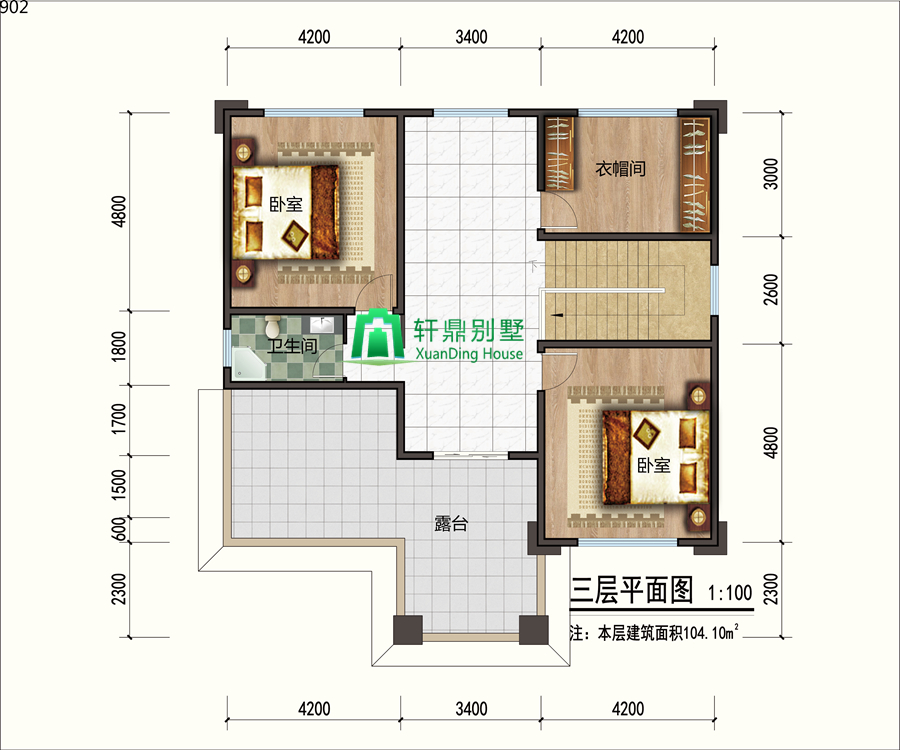

三層平面圖： 臥室，衣帽間，衛生間，露臺。兩間臥室+衣帽間，舒適愜意。拐角式露臺，可打造成“花草世界”，讓生活增添一份樂趣。

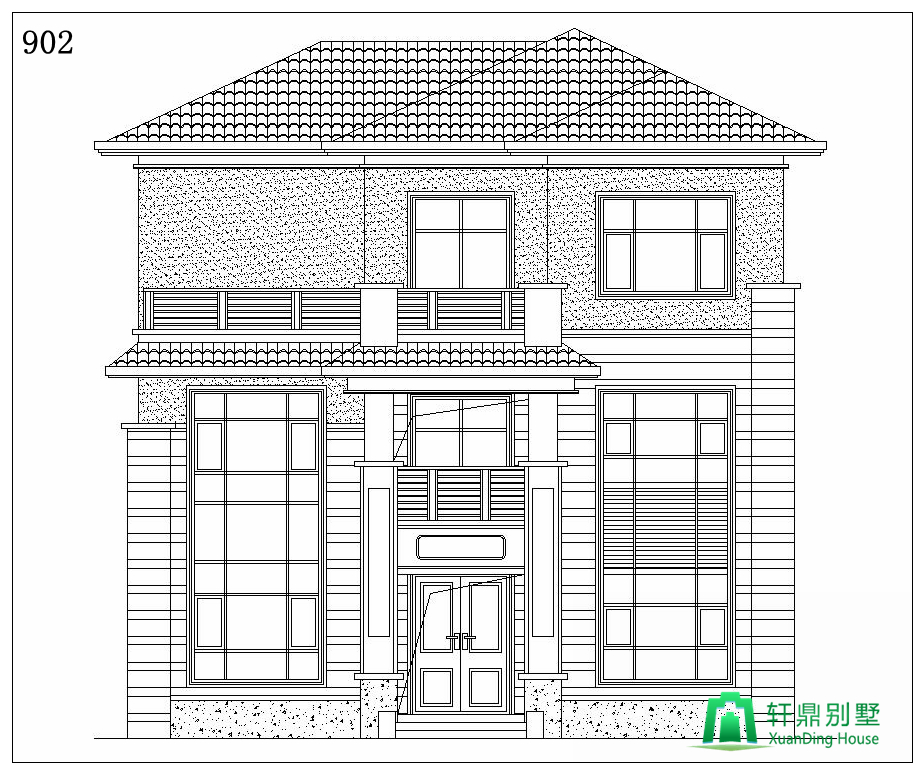

正立面圖：

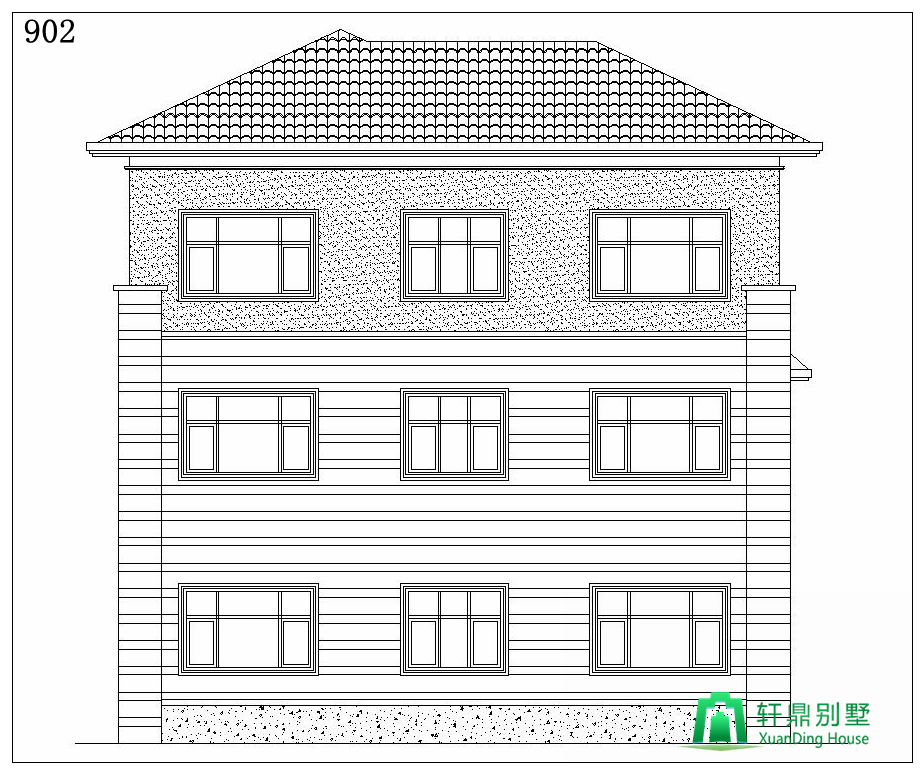

背立面圖：

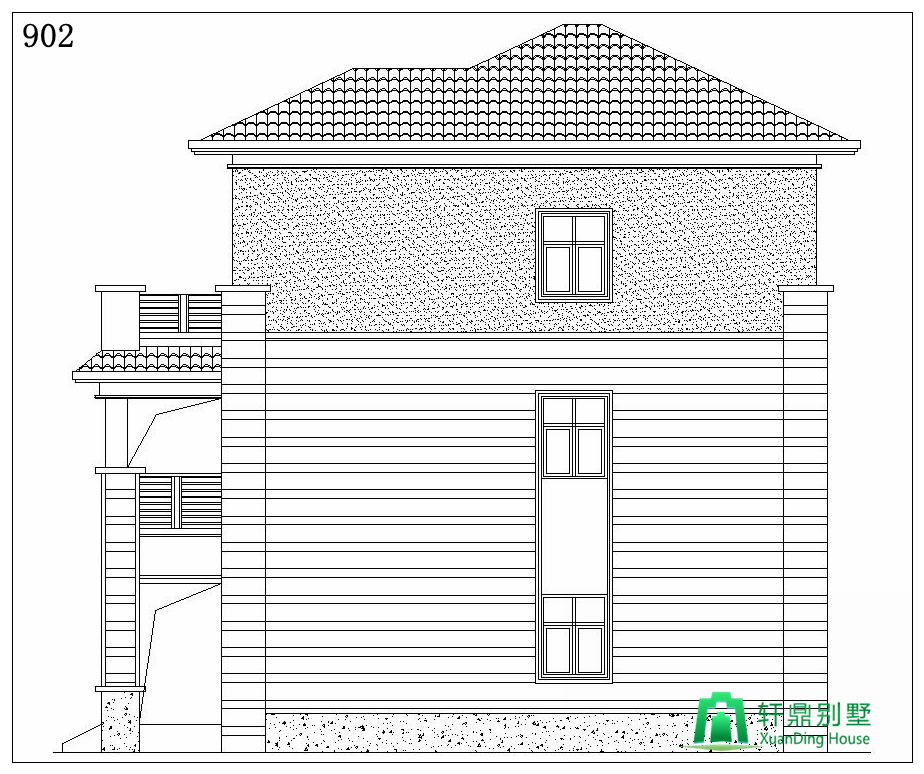

左立面圖：

右立面圖：
