圖紙為A3施工激光藍圖+ A4高清效果圖照片，不提供電子版，本套成品模板圖紙已經完善，不做任何修改，如需定制修改設計請點擊定制設計。

圖紙介紹：

湖南衡陽閆總12.12*14.76三層歐式自建房設計圖。閆總此款設計為歐式風格。建筑整體非常大氣。采光面積也非常的大。門樓為獨特的拱形，具有入戶儀式感。每根方柱帶有歐式浮雕，彰顯業主尊貴的品質，提升房屋格調。到屋頂最高處設計到了13.3米，因業主習俗等問題，前后不能超鄰居家太高。外立面四個面開窗面積都比較大，保證室內每個區域都能均勻采光。在家就能沐浴陽光的洗禮。圖紙齊全，請朋友們放心購買。

設計功能：

☑ 占地尺寸：12.12*14.76米

☑ 占地面積：178.94㎡

☑建筑面積：474.52㎡

☑ 建筑結構：磚混結構

☑ 造價估算：48-53萬

☑ 一層建筑面積（包含外墻）：178.94㎡

注：占地面積為一層建筑面積（平面圖有標注）+外部臺階或連廊的面積，面寬為東西兩墻（包括墻體厚度） 的距離，進深為后墻到門樓柱子前端的距離。

施工參數：
建筑層數：地上3層，建筑總高度（到屋脊高度）：13.306米，建筑面積474.52平方米。
結構體系：磚混結構，抗震設防烈度七度，屋面為現澆混凝土屋面。
樓層層高：一層層高3.8米，二層層高3.3米，三層層高3.3米。

后期效果圖：

俯視效果圖：

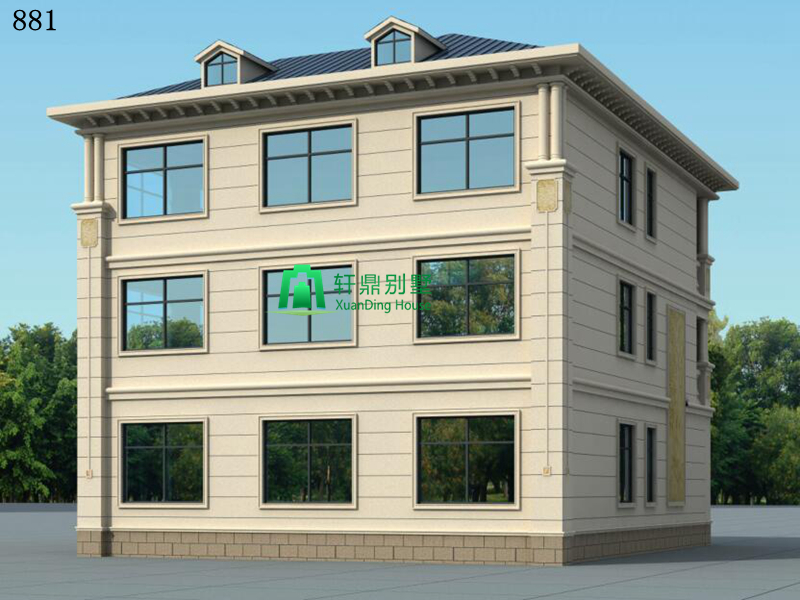

背面效果圖：

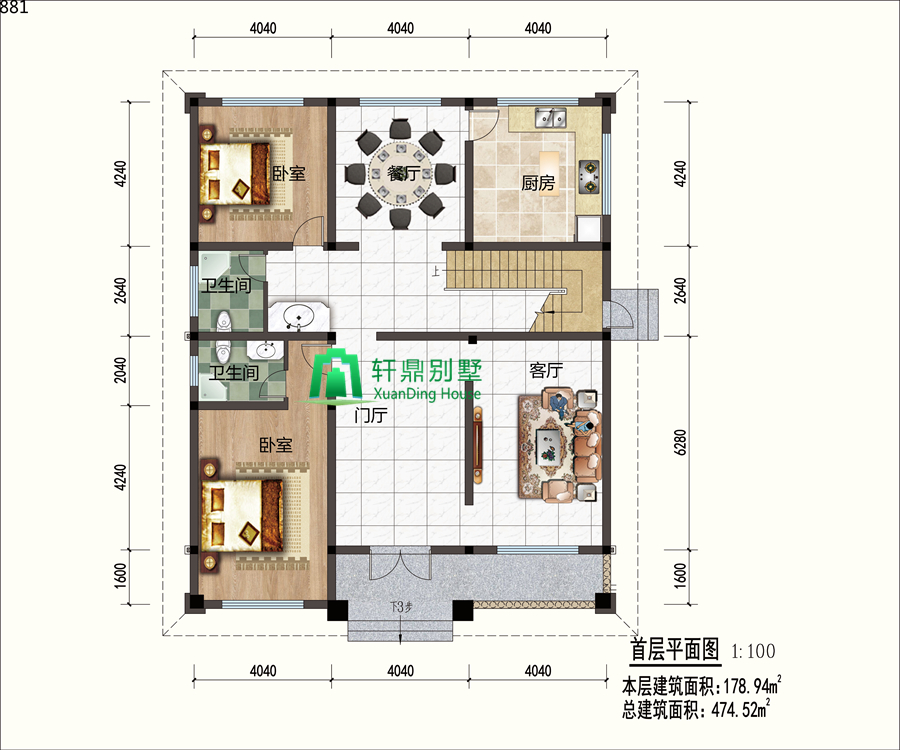

一層平面圖：門廳，客廳，臥室，衛生間，餐廳，廚房。入戶帶有門廳，以及隔斷。很好的作為過渡空間。右側是客廳設計。門廳左側是兩間臥室，長輩臥室和客臥。餐廳廚房相連，很實用。

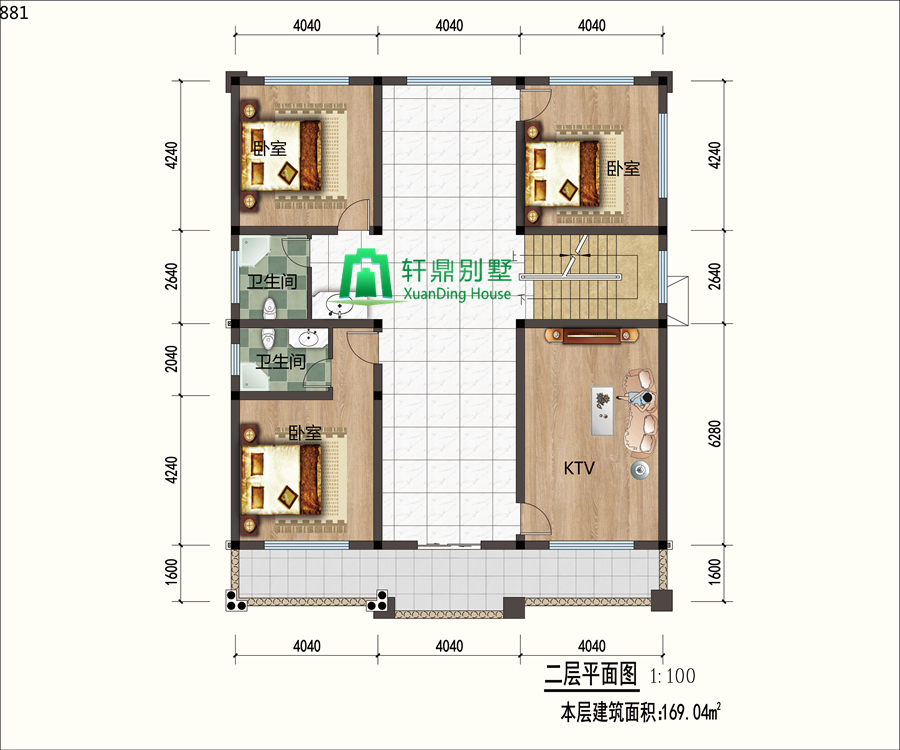

二層平面圖：臥室，衛生間，KTV室，陽臺。進入二樓，共有三間臥室，人口較多的家庭也可將KTV室作為臥室使用。平時和家人在家里就可足不出戶唱歌。休閑娛樂的空間。

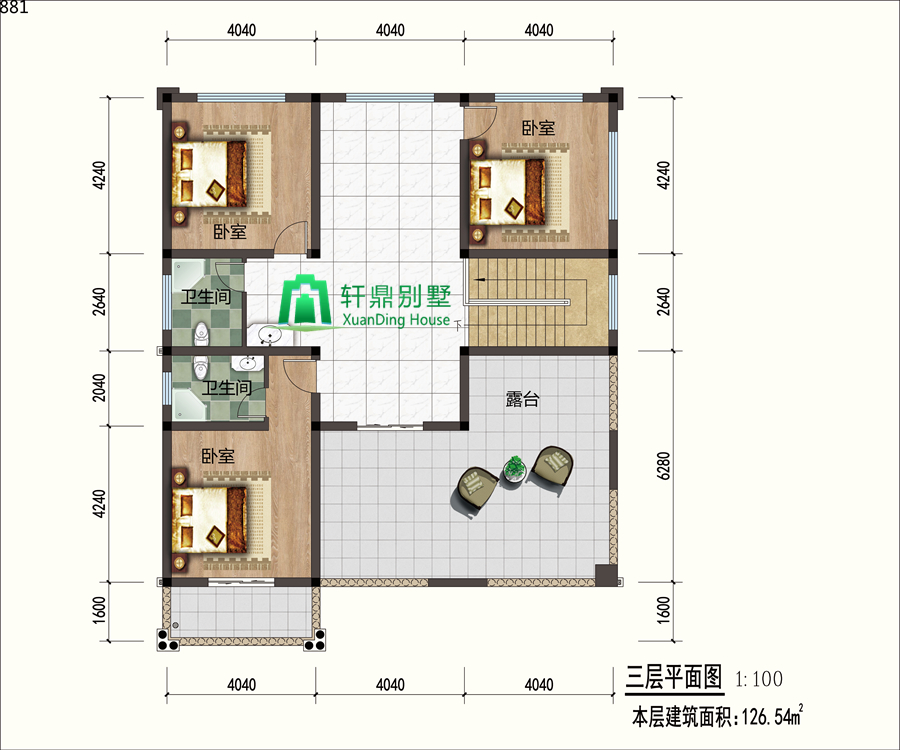

三層平面圖： 臥室，衛生間，陽臺，露臺。同樣是三間臥室，滿足家人日常生活。帶有室外大露臺，為家庭聚會提供了不錯的空間，傍晚飯后，在露臺小坐，品一壺茶，吹吹晚風，愜意十足！

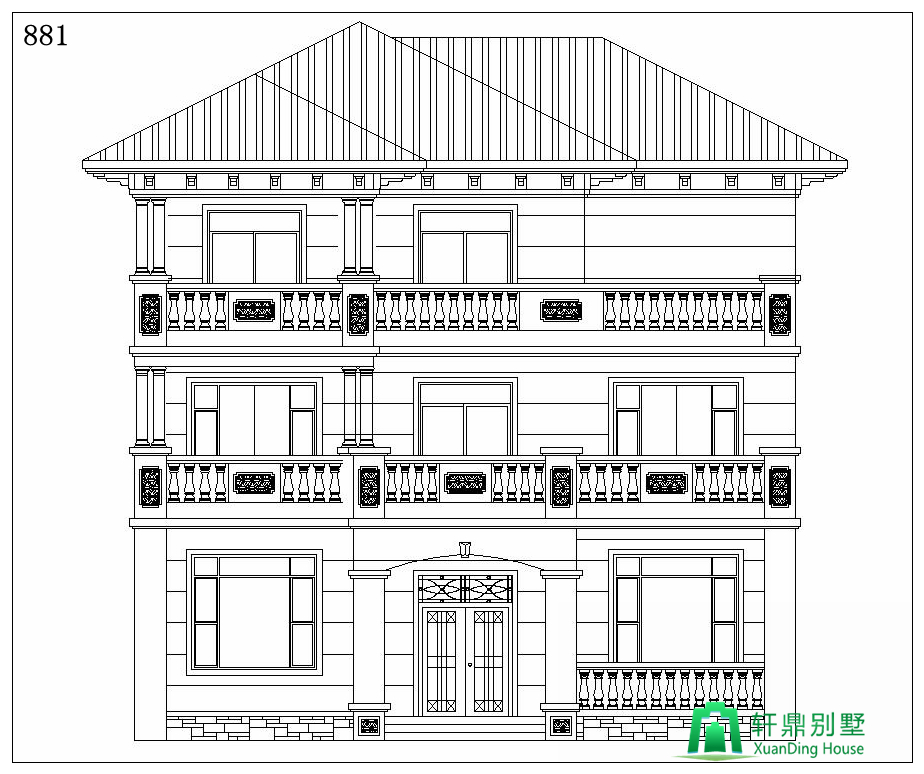

正立面圖：

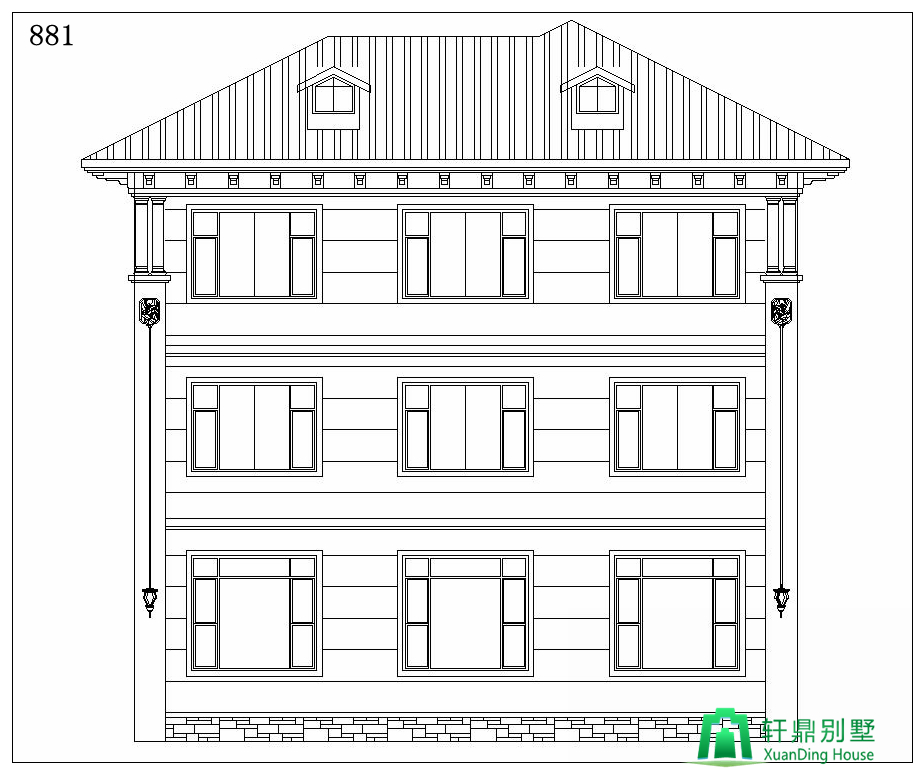

背立面圖：

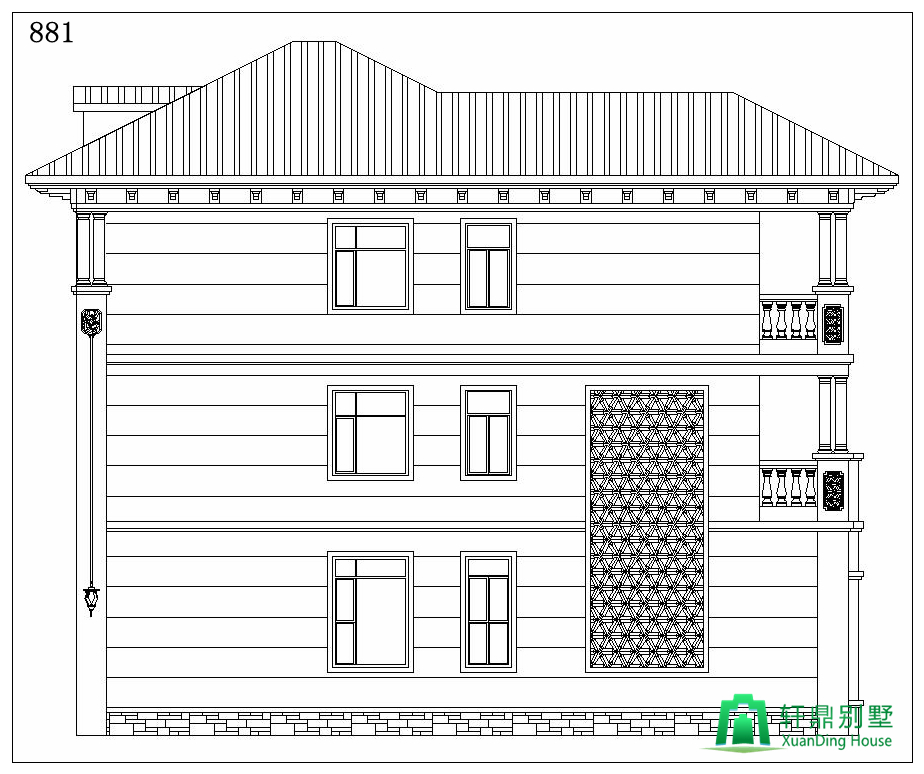

左立面圖：

右立面圖：
