圖紙為A3施工激光藍圖+ A4高清效果圖照片，不提供電子版，本套成品模板圖紙已經完善，不做任何修改，如需定制修改設計請點擊定制設計。

圖紙介紹：

海南莫總占地133平方三層別墅設計圖。這款三層別墅外觀是歐式風格設計。第一眼看上去就是非常的大氣，漂亮。外立面用大面積的黃色真石漆，底部文化石設計，有質感。無論是整體的造型還是別墅的各個細節，都是很到位。背面留有后門設計，以及二三樓帶有連廊陽臺，前后通風效果好。這種經典的搭配 元素，永久不過時，可傳承。符合大多數人的審美標準，圖紙齊全，非常適合一家人居住，請朋友們放心購買。

設計功能：

☑ 占地尺寸：11.6*10.8米

☑ 占地面積：133.0㎡

☑建筑面積：335.80㎡

☑ 建筑結構：框架結構

☑ 造價估算：36-41萬

☑ 一層建筑面積（包含外墻）：133.0㎡

注：占地面積為一層建筑面積（平面圖有標注）+外部臺階或連廊的面積，面寬為東西兩墻（包括墻體厚度） 的距離，進深為后墻到門樓柱子前端的距離。

施工參數：
建筑層數：地上3層，建筑總高度（到屋脊高度）：13.075米，建筑面積335.80平方米。
結構體系：框架結構，抗震設防烈度七度，屋面為現澆混凝土屋面。
樓層層高：一層層高4.1米，二層層高3.6米，三層層高3.6米。

后期效果圖：

俯視效果圖：

背面效果圖：

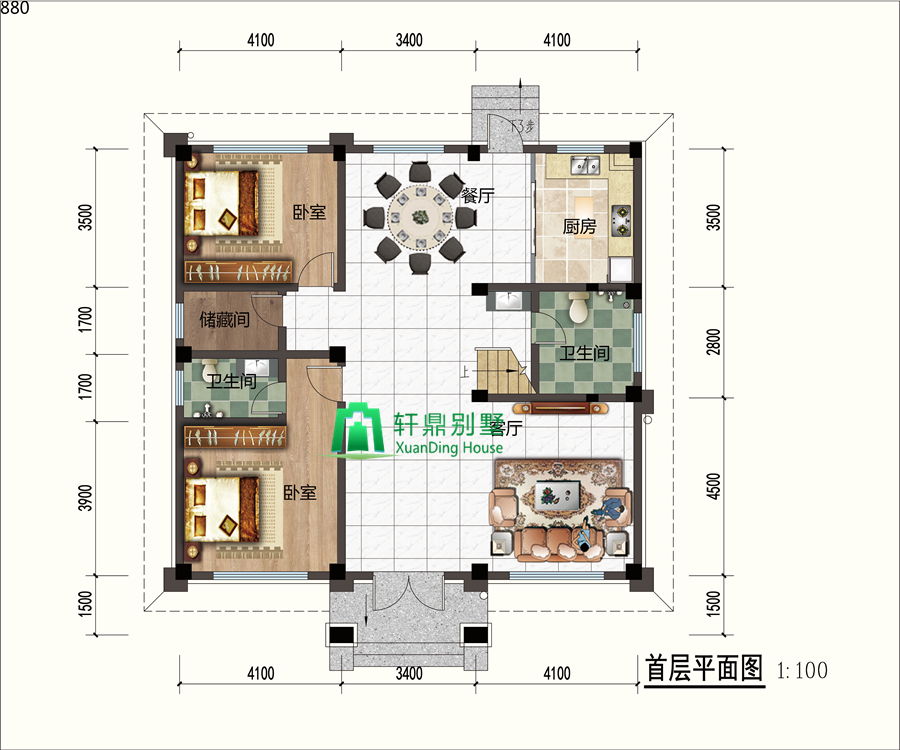

一層平面圖：客廳，餐廳，廚房，衛生間，臥室，儲藏間。兩間臥室，帶衛生間的為老人房。另一間可做客臥或者改為棋牌室等。餐廳與廚房之間留有后門的設計，方便進入外出，符合農村建房需求。

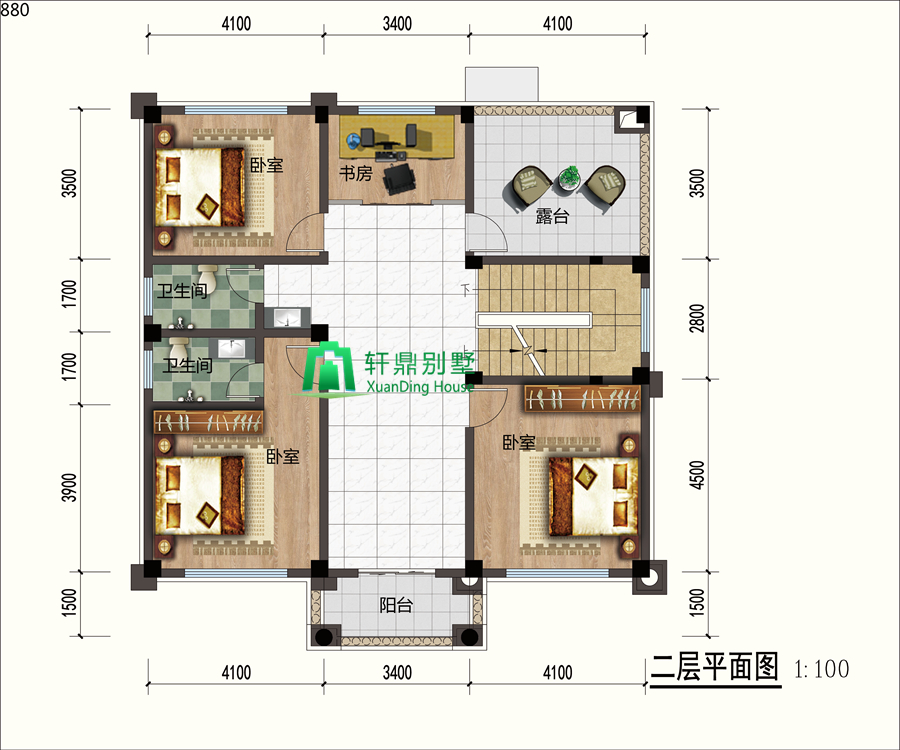

二層平面圖：客廳，臥室，衛生間，書房，陽臺，露臺。三間臥室的設計，提高居住的舒適性。露臺擺放一張桌椅，品茶聊天，享自然美景。

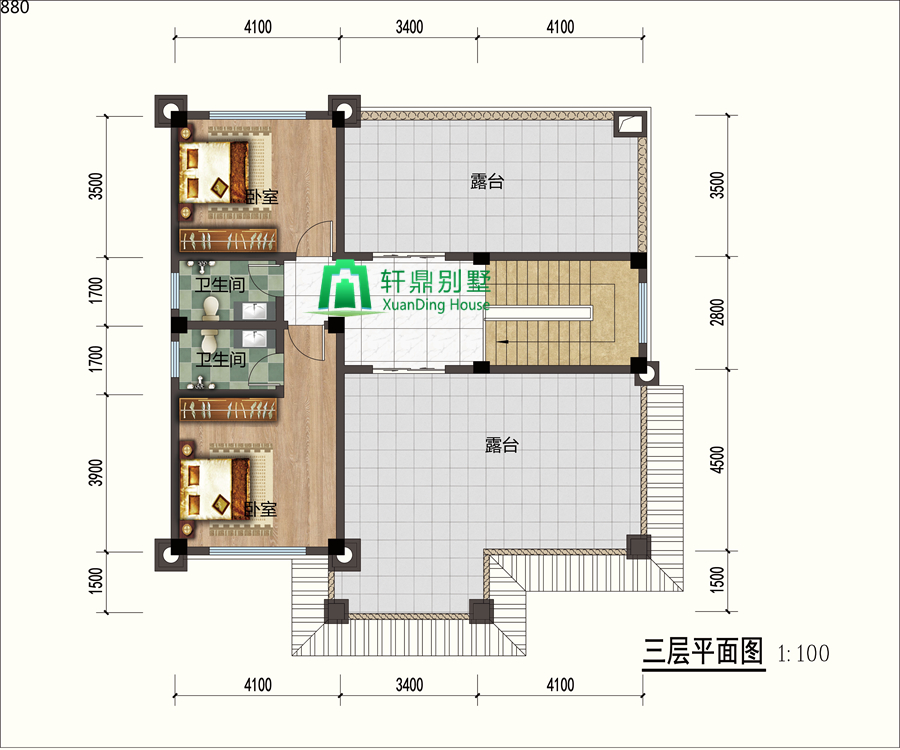

三層平面圖：臥室，衛生間，露臺。兩間臥室設計，均可做客臥。兩個露臺比較寬敞，可以靈活使用。為家人提供休閑有趣的戶外空間。

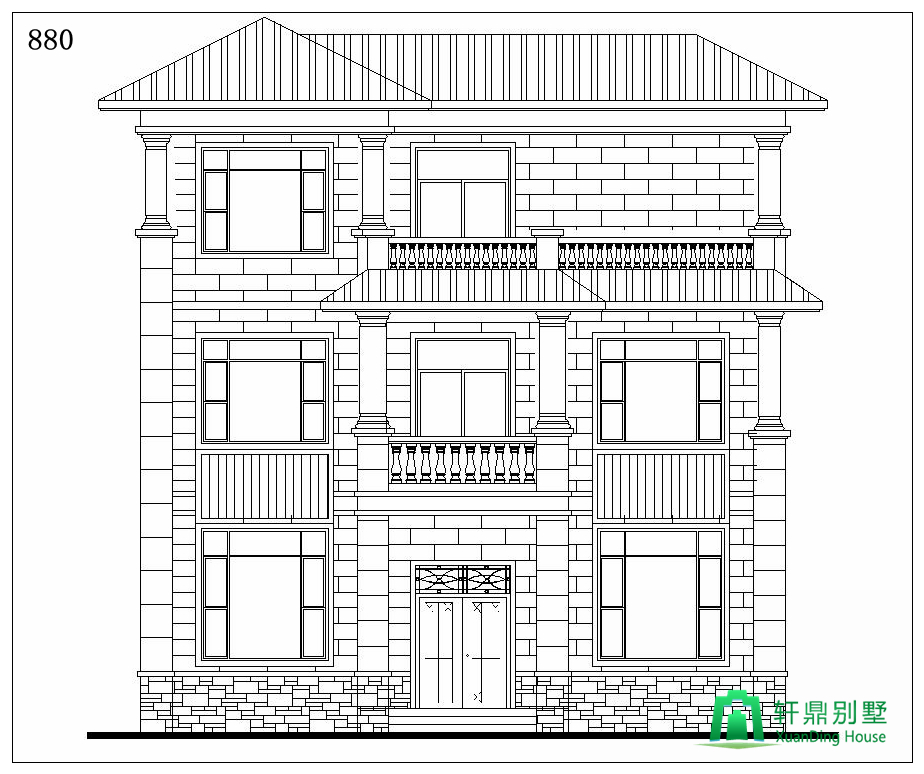

正立面圖：

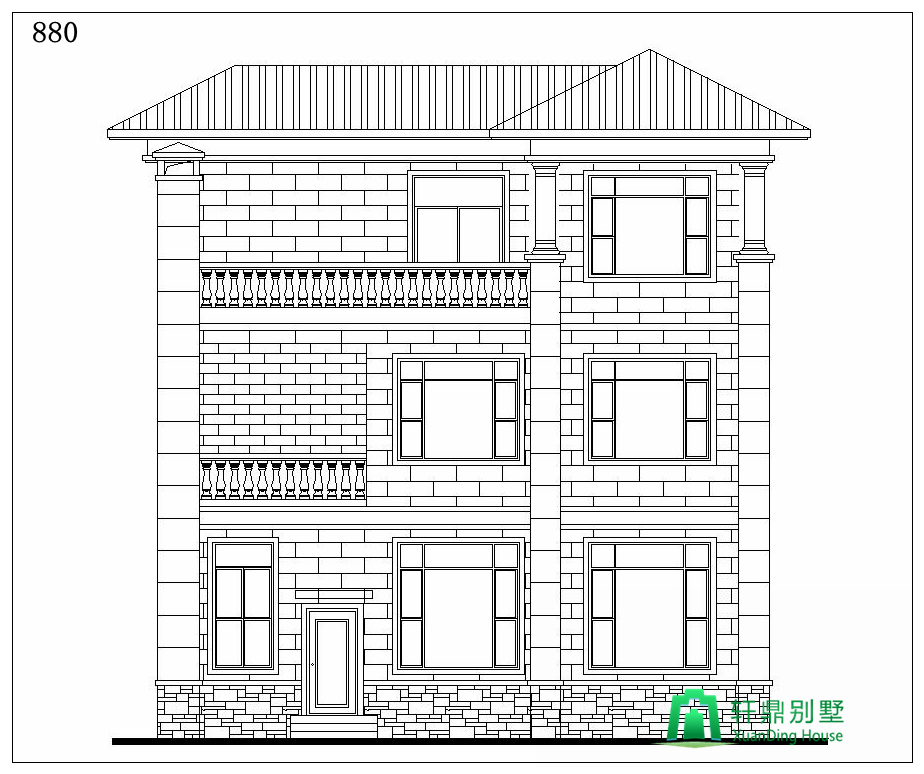

背立面圖：

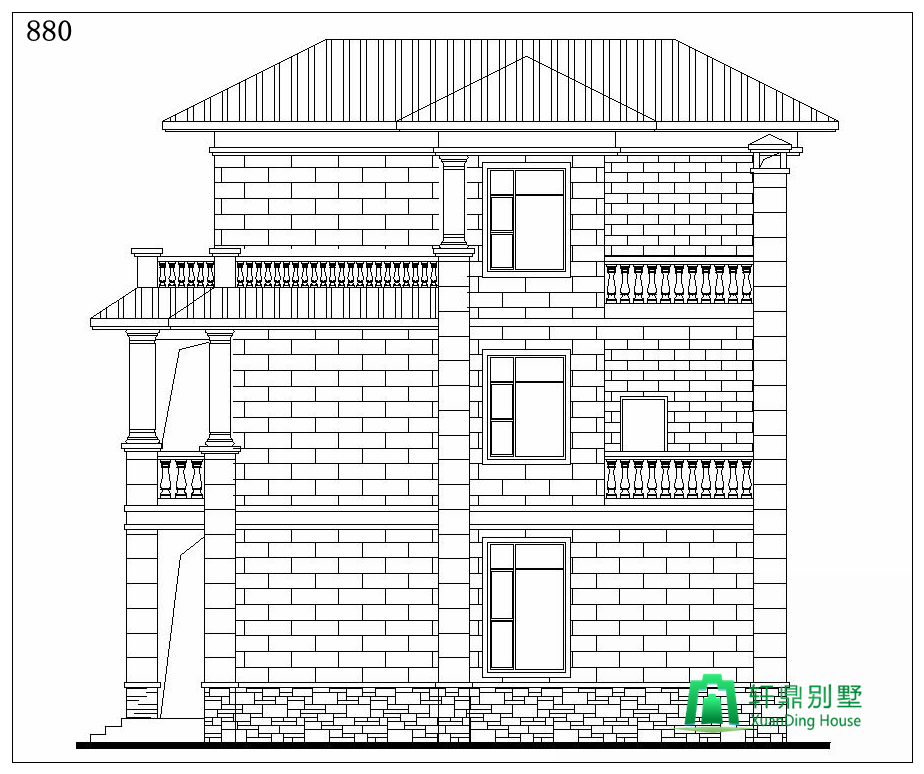

左立面圖：

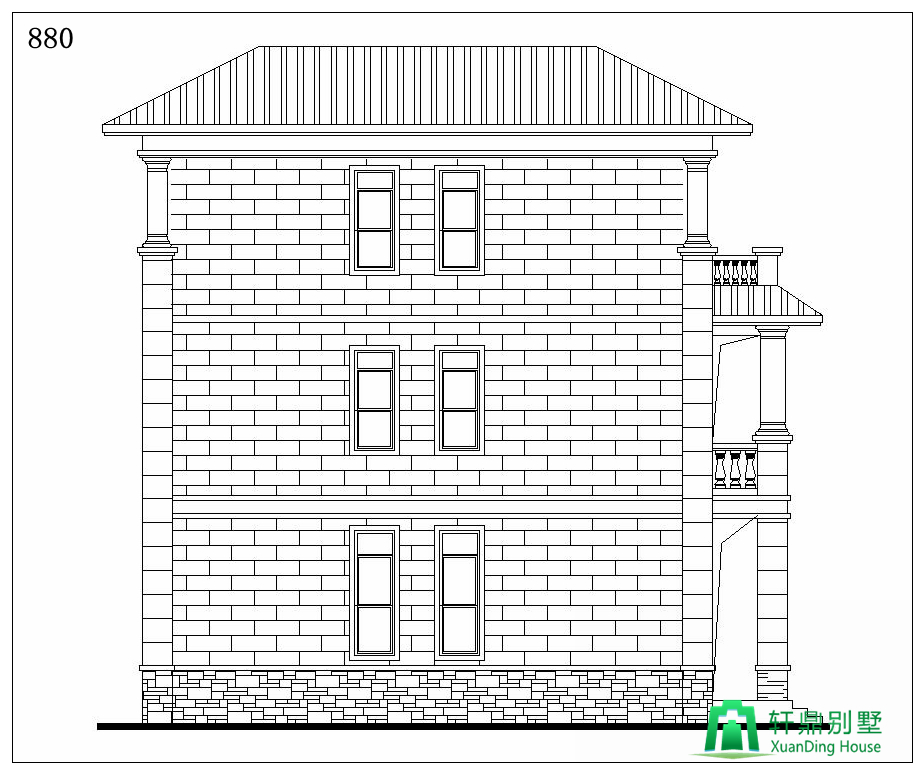

右立面圖：
