圖紙介紹：

廣東梅州孫總占地116平復式三層別墅設計圖。孫總這套設計別墅外立面以黃色真石漆+淺黃色涂料為主。不管是近看還是遠看，都是金黃燦燦，建在村里非常的耀眼。腰線以及窗套均采用同色系的黃色，再配以具有格調的深灰色瓦鋪設斜屋頂。整體非常的豪華大氣，時尚感爆棚。帶有入戶門廳，充滿歸家的儀式感。剩余的占地面積，全部用圍欄圍起來，后期種一些竹子或者花草，打造獨一無二的小院。

設計功能：

☑ 占地尺寸：10.8*10.8米

☑ 占地面積：116.65㎡

☑建筑面積：318.34㎡

☑ 建筑結構：框架結構

☑ 造價估算：38-43萬

☑ 一層建筑面積（包含外墻）：116.65㎡

注：占地面積為一層建筑面積（平面圖有標注）+外部臺階或連廊的面積，面寬為東西兩墻（包括墻體厚度） 的距離，進深為后墻到門樓柱子前端的距離。

施工參數：
建筑層數：地上3層，建筑總高度（到屋脊高度）：11.710米，建筑面積318.34平方米。
結構體系：框架結構，抗震設防烈度七度，屋面為現澆混凝土屋面。
樓層層高：一層層高3.5米，二層層高3.0米，三層層高3.0米。

后期效果圖：

俯視效果圖：

背面效果圖：

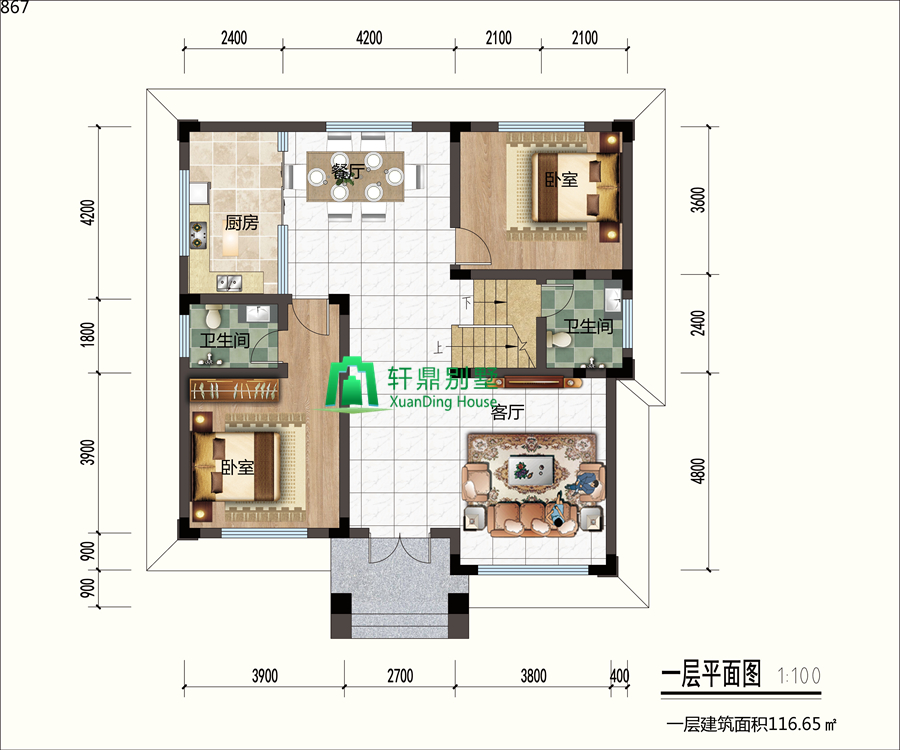

一層平面圖： 客廳，臥室，餐廳，廚房，衛生間。挑空客廳，給人非常敞亮大氣的感覺，彰顯業主的生活品質。餐廚相鄰，便于就餐。兩間臥室，非常適合老人以及客人留宿使用。

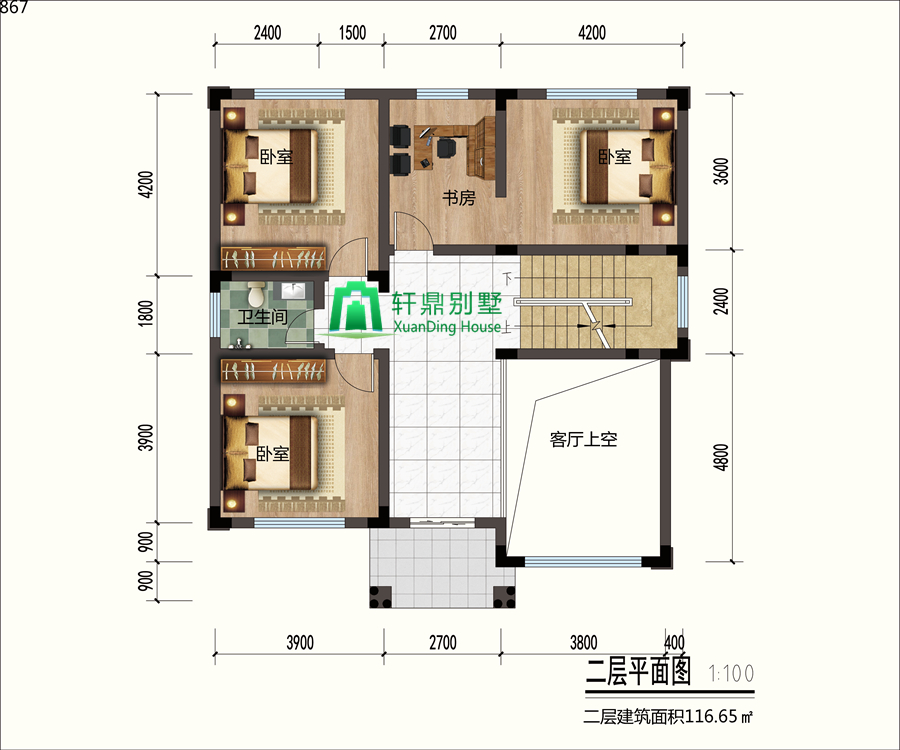

二層平面圖： 臥室，書房，衛生間，陽臺。每間臥室設計不同，滿足每個家人對臥室的住宿需求。帶有起居廳相連陽臺的空間設計，午后，一杯咖啡，一本書，吹著暖風，悠閑地度過一下午時光。

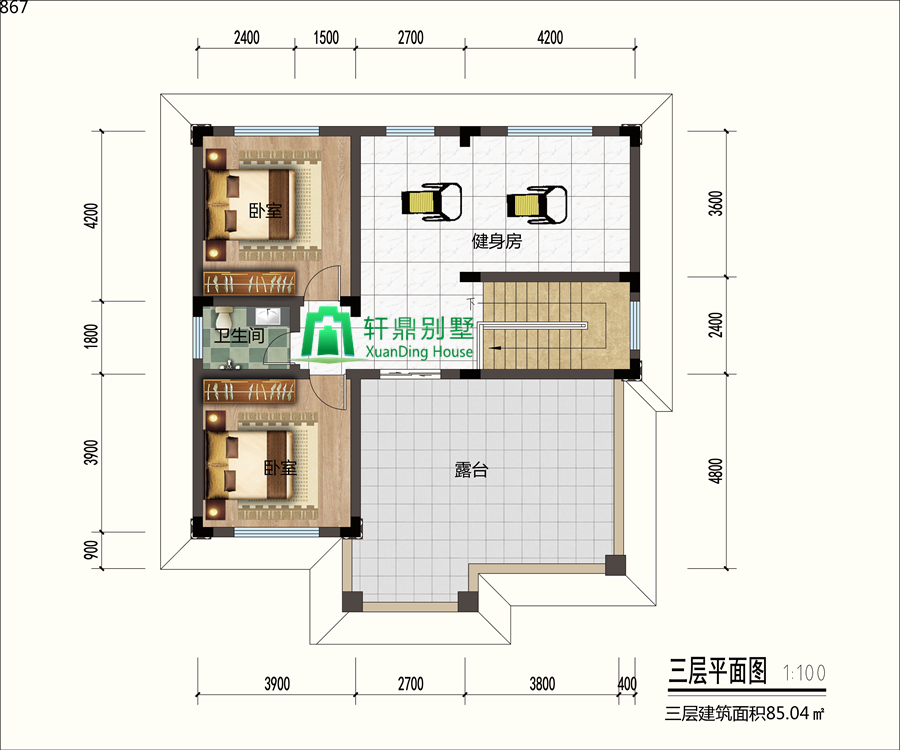

三層平面圖： 臥室，衛生間，健身區，露臺。業主喜歡健身，將起居廳的空間作為了健身區，平時一家老小，鍛煉身體，親子互動等。

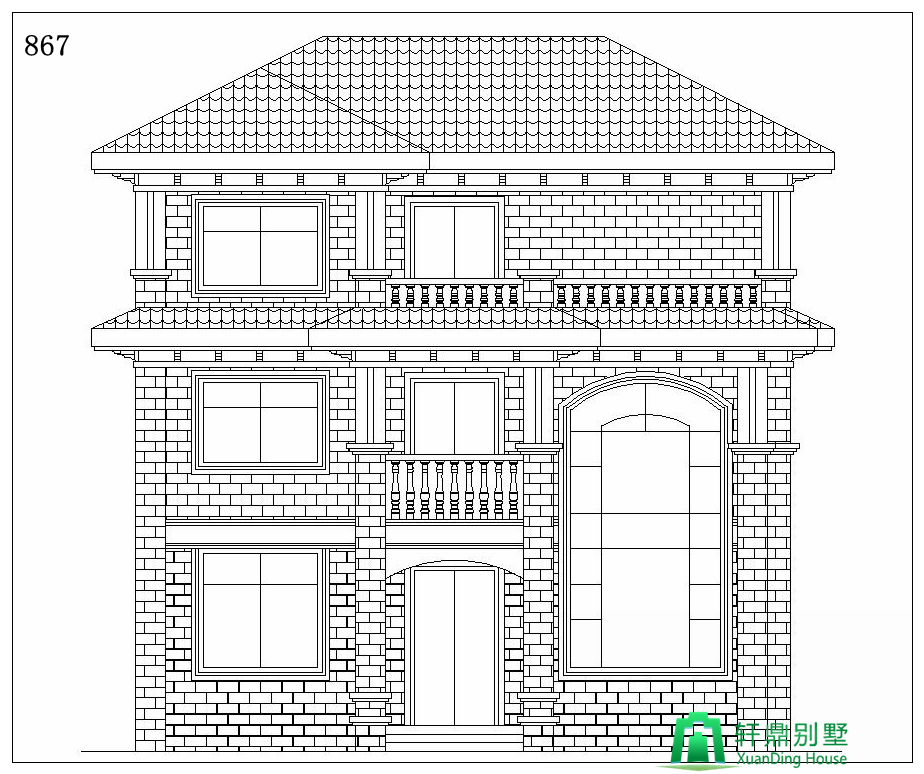

正立面圖：

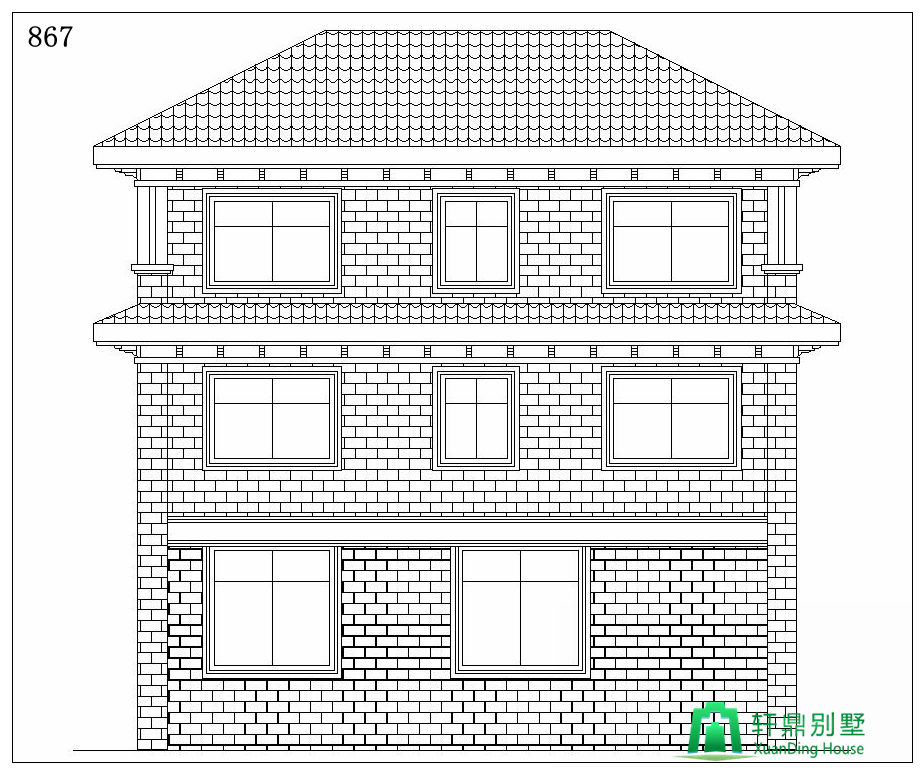

背立面圖：

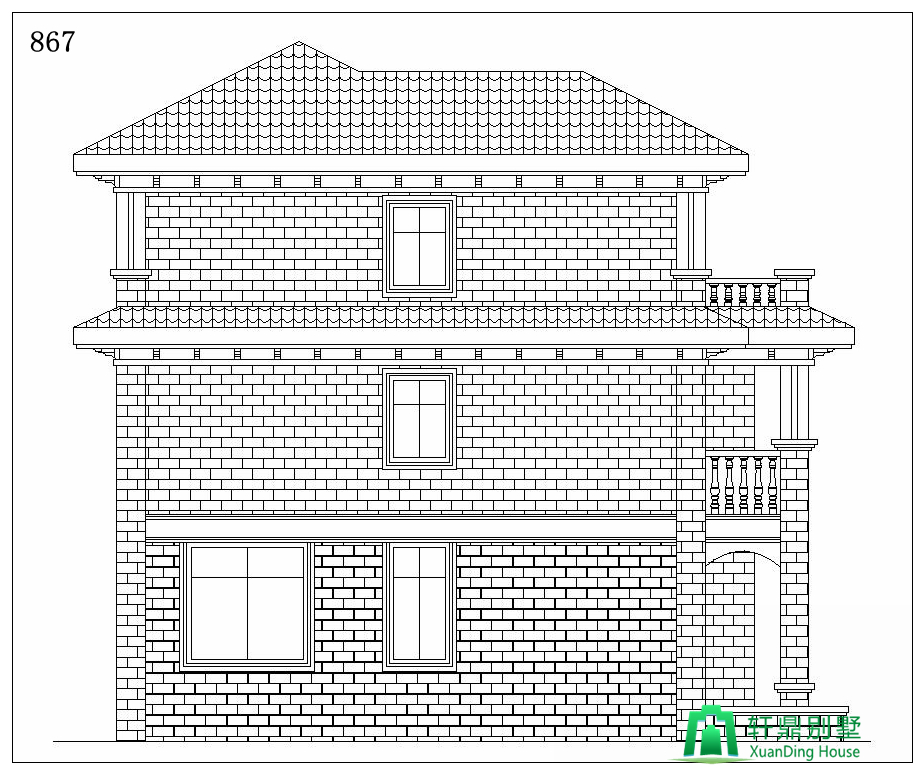

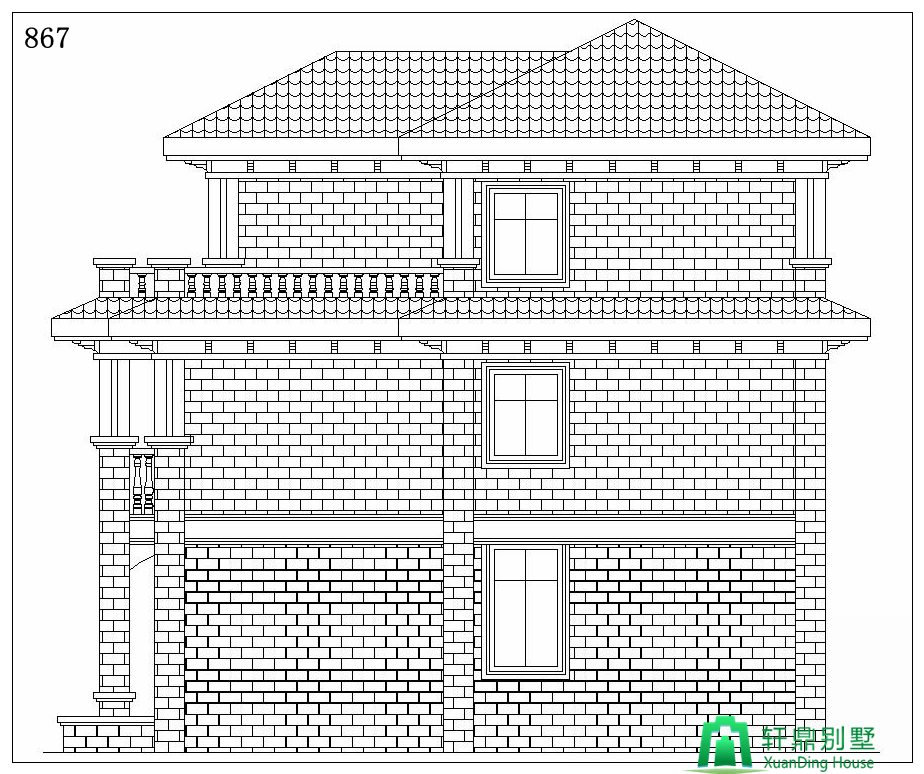

左立面圖：

右立面圖：
