圖紙為A3施工激光藍圖+ A4高清效果圖照片，不提供電子版，本套成品模板圖紙已經完善，不做任何修改，如需定制修改設計請點擊定制設計。

圖紙介紹：

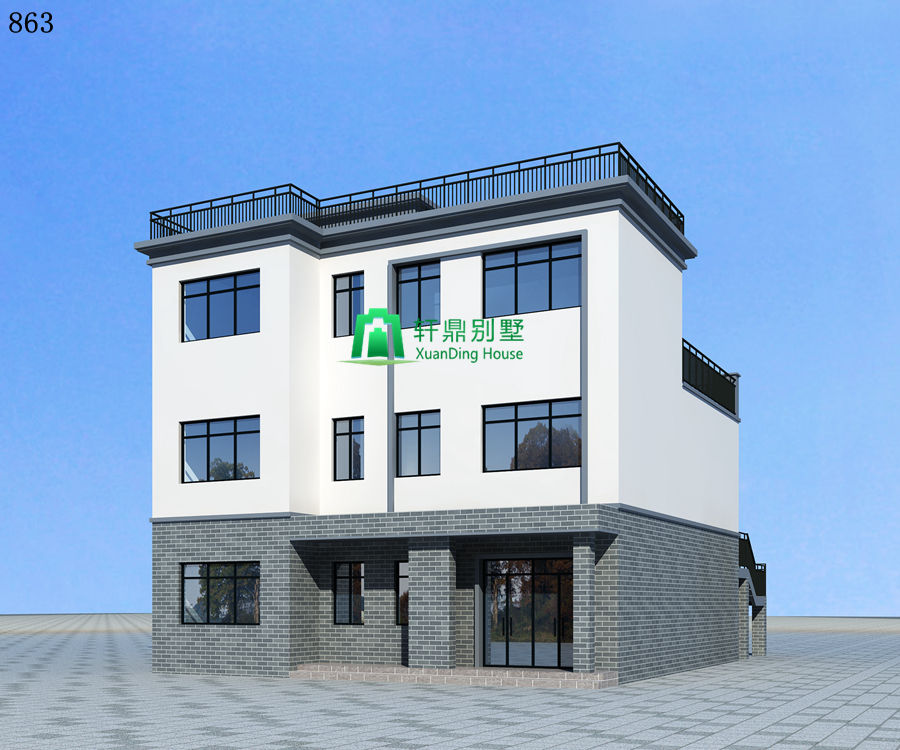

云南文山衛總11.2*14.1米三層現代別墅設計圖。衛總在上海工作，準備給云南文山老家的父母建一棟三層的自建房。通過網頁聯系方式找到我們。和工作人員做了詳細的溝通，衛總和家人將需求列出。呈現出以下外觀效果圖以及布局圖：整體風格為現代簡約，樓梯是獨立的室外設計，可到二樓平臺。整體的色調采用偏冷中調，彰顯別墅的莊重沉穩，也為這棟別墅帶來一絲絲的神秘感。樓梯以及露臺的欄桿采用鐵藝欄桿，增強別墅設計，精致美觀，流暢自然。圖紙齊全，請放心購買。

設計功能：

☑ 占地尺寸：11.2*14.1米

☑ 占地面積：175.51㎡

☑建筑面積：408㎡

☑ 建筑結構：框架結構

☑ 造價估算：46-50萬

☑ 一層建筑面積（包含外墻）：175.51㎡

注：占地面積為一層建筑面積（平面圖有標注）+外部臺階或連廊的面積，面寬為東西兩墻（包括墻體厚度） 的距離，進深為后墻到門樓柱子前端的距離。

施工參數：
建筑層數：地上3層，建筑總高度（到屋脊高度）：12.60米，建筑面積408平方米。
結構體系：框架結構，抗震設防烈度七度，屋面為現澆混凝土屋面。
樓層層高：一層層高3.4米，二層層高3.4米，三層層高3.0米。

后期效果圖：

背面效果圖:

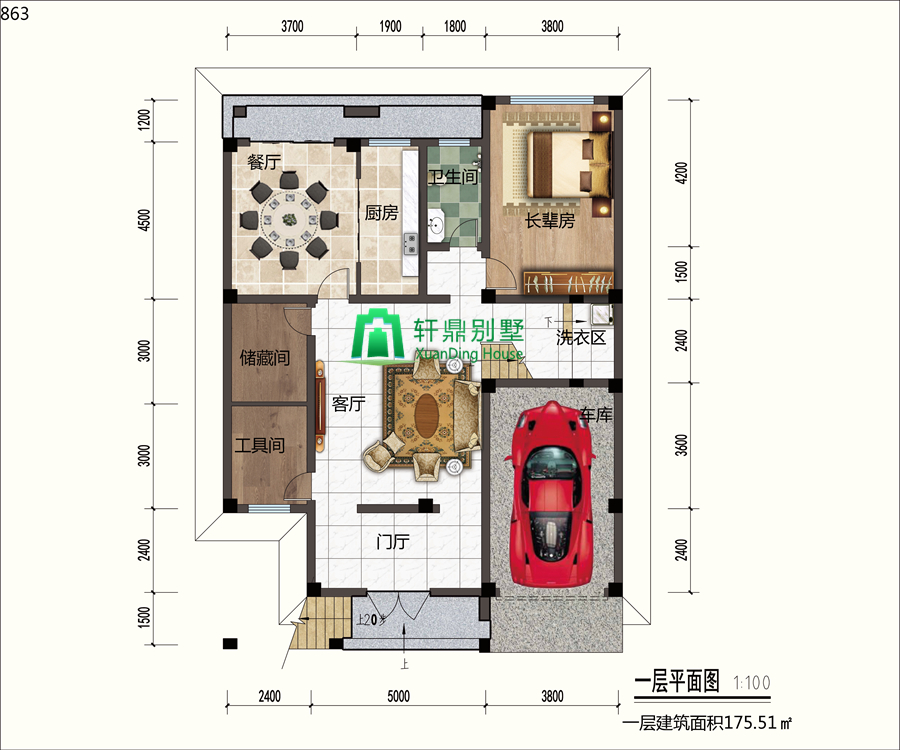

一層平面圖： 門廳，客廳，臥室，衛生間，廚房，餐廳，衛生間，雜物間，儲藏間，車庫，洗衣區。本層的布局可以說是非常的全面，平時只有衛總父母居住，老人年紀大了，所以將一層的功能盡量豐富，免去老人爬樓梯的煩惱。

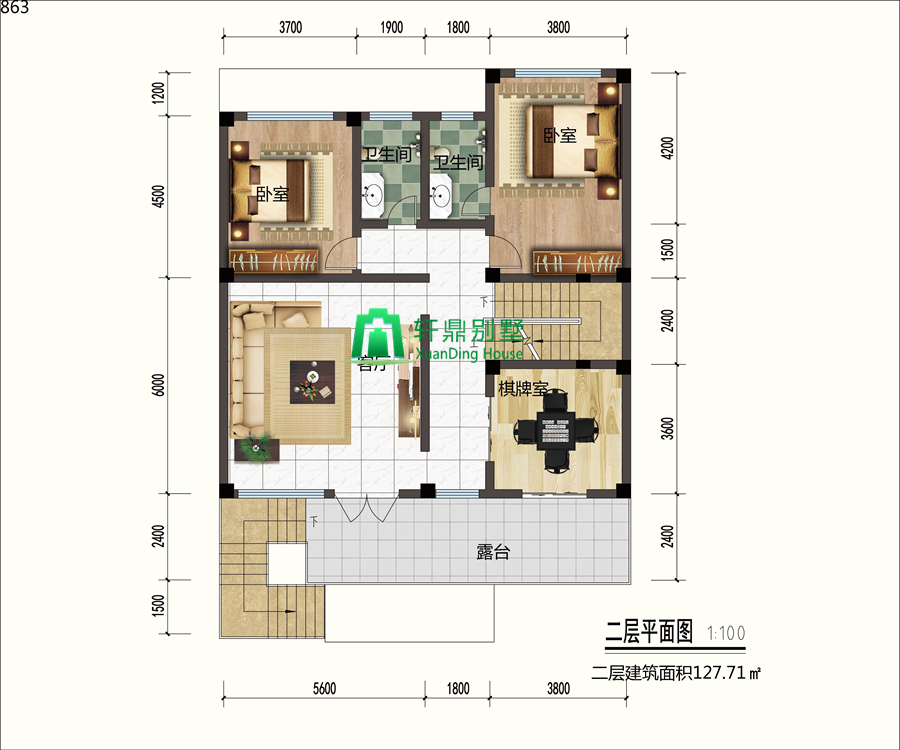

二層平面圖：臥室，衛生間，客廳，棋牌室，露臺。本層兩間臥室+兩衛的設計，室內室外均可進入。休閑的戶外平臺不僅連著客廳也相通棋牌室，讓家人的活動空間更充足，也為家人的帶來更加方便的愜意生活。

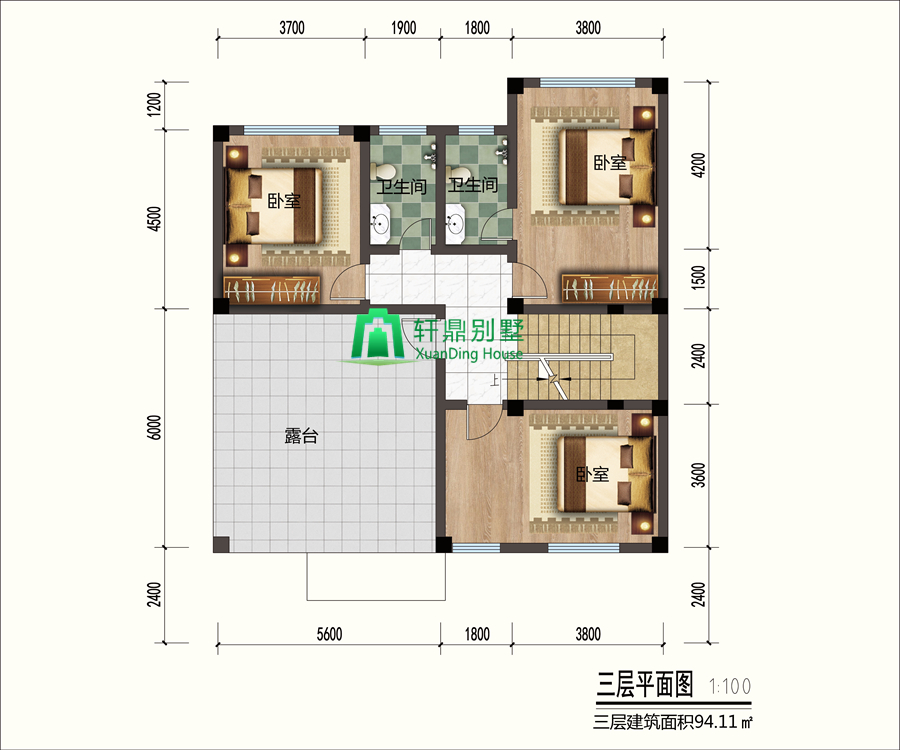

三層平面圖：臥室，衛生間，露臺。三臥兩衛，有更多的臥室設計，同時滿足多人在家居住。逢年過節，家人全部到齊，也不用擔心臥室不夠分配的問題了。

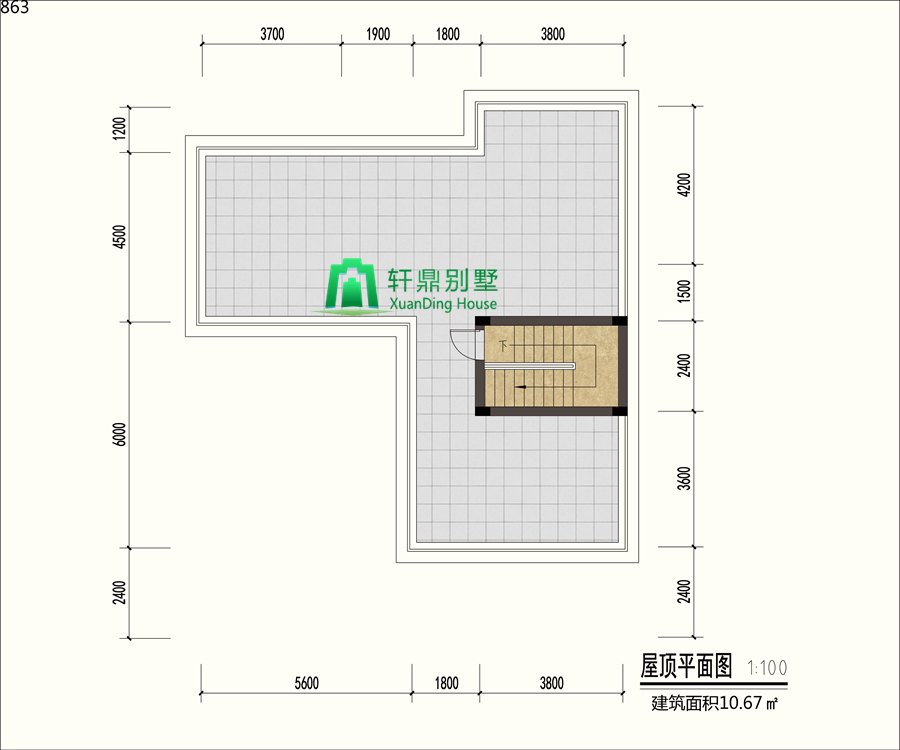

屋頂平面圖：屋頂花園，多功能區域。

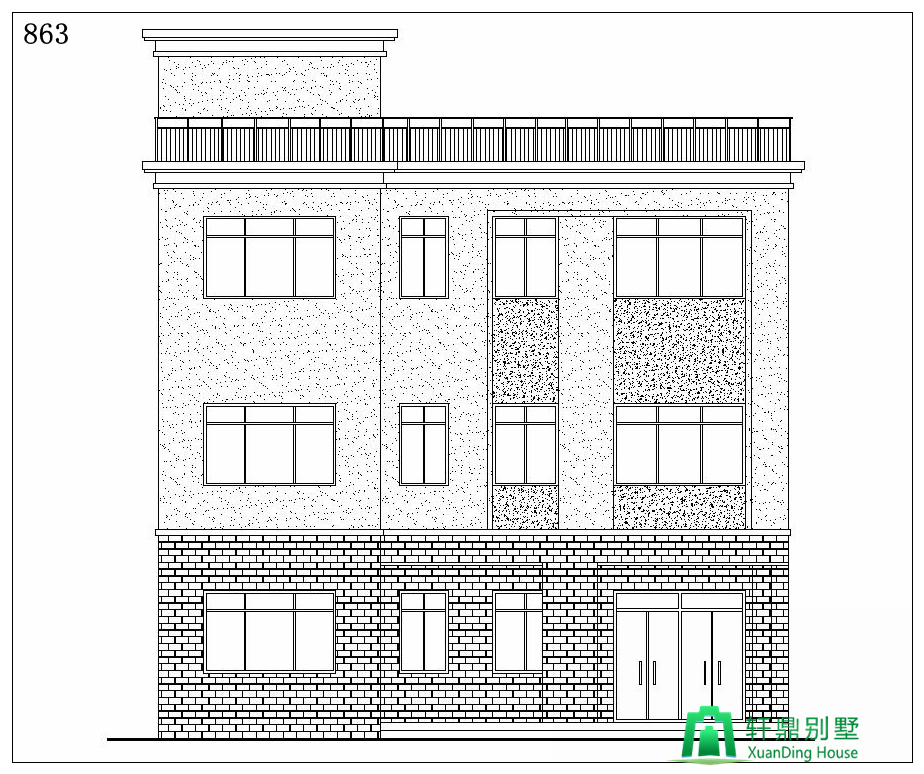

正立面圖：

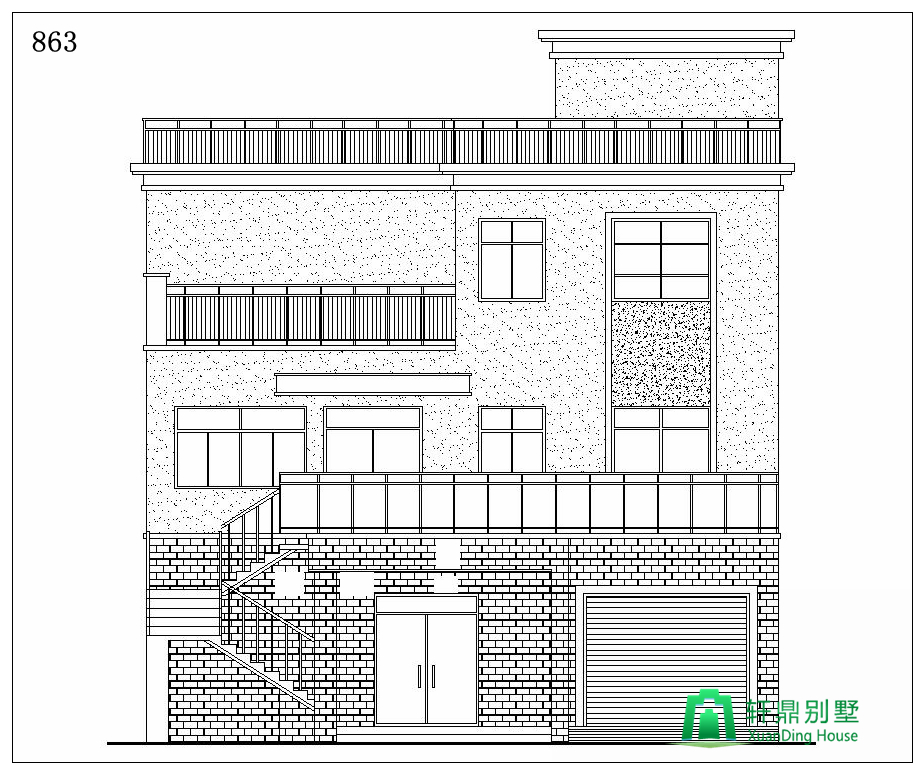

背立面圖：

左立面圖：

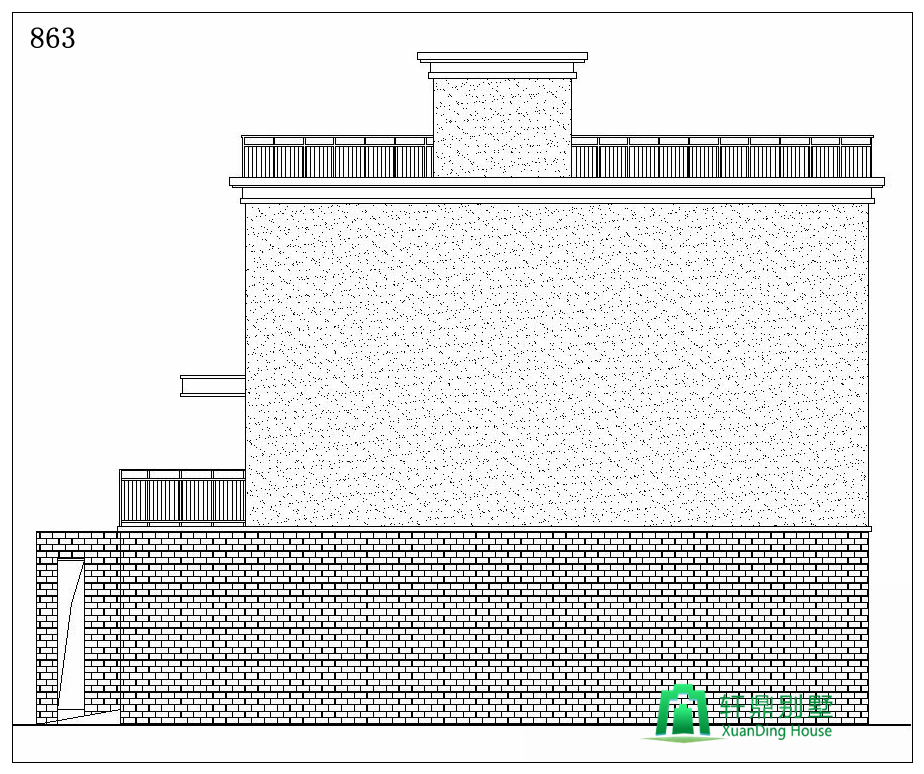

右立面圖：
