圖紙為A3施工激光藍圖+ A4高清效果圖照片，不提供電子版，本套成品模板圖紙已經完善，不做任何修改，如需定制修改設計請點擊定制設計。

圖紙介紹：

江西贛州劉總占地114平三層簡約農村自建房。劉總此款設計建房地在贛州。風格為簡約歐式設計。立面外觀，斜屋頂?shù)脑O(shè)計，搭配灰色琉璃瓦，主墻面為褐色的真石漆搭配地面的深色文化石。現代簡約，造價成本低，工人易施工。整體線體流暢自然，獨棟的別墅四個立面通透明亮。在農村建一棟這樣的自建房，提高生活質量。此款建筑非常符合現代人的審美觀。圖紙齊全，喜歡簡約款式的朋友們放心購買。

設計功能：

☑ 占地尺寸：11.76*10.76米

☑ 占地面積：114㎡

☑建筑面積：280.14㎡

☑ 建筑結構：框架結構

☑ 造價估算：33-38萬

☑ 一層建筑面積（包含外墻）：114㎡

注：占地面積為一層建筑面積（平面圖有標注）+外部臺階或連廊的面積，面寬為東西兩墻（包括墻體厚度） 的距離，進深為后墻到門樓柱子前端的距離。

施工參數：
建筑層數：地上3層，建筑總高度（到屋脊高度）：11.400米，建筑面積280.14平方米。
結構體系：框架結構，抗震設防烈度七度，屋面為現澆混凝土屋面。
樓層層高：一層層高3.6米，二層層高3.3米，三層層高3.3米。

后期效果圖：

側面效果圖：

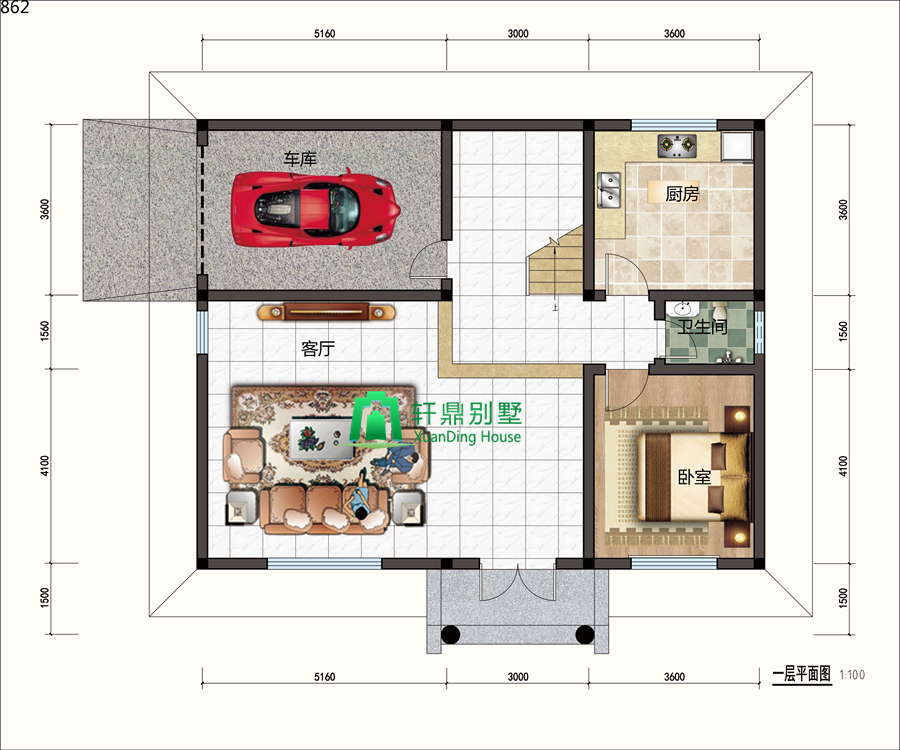

一層平面圖：客廳， 臥室，廚房，餐廳，衛生間，車庫。基本的生活布局空間，客廳與餐廳處采用錯落的設計，讓空間更加立體。餐廚都是獨立的設計，符合農村人的生活習慣。

二層平面圖：臥室，衛生間，休閑區，陽臺。四臥兩衛的設計，滿足一家人的生活住宿需求。休閑區相連陽臺的設計，讓室內的通風狀態更加良好。

三層平面圖：臥室，衛生間， 露臺。本層兩間臥室可做客臥，或者雜物間等。超大的露臺設計，為家人提供了一個飯后娛樂的平臺。

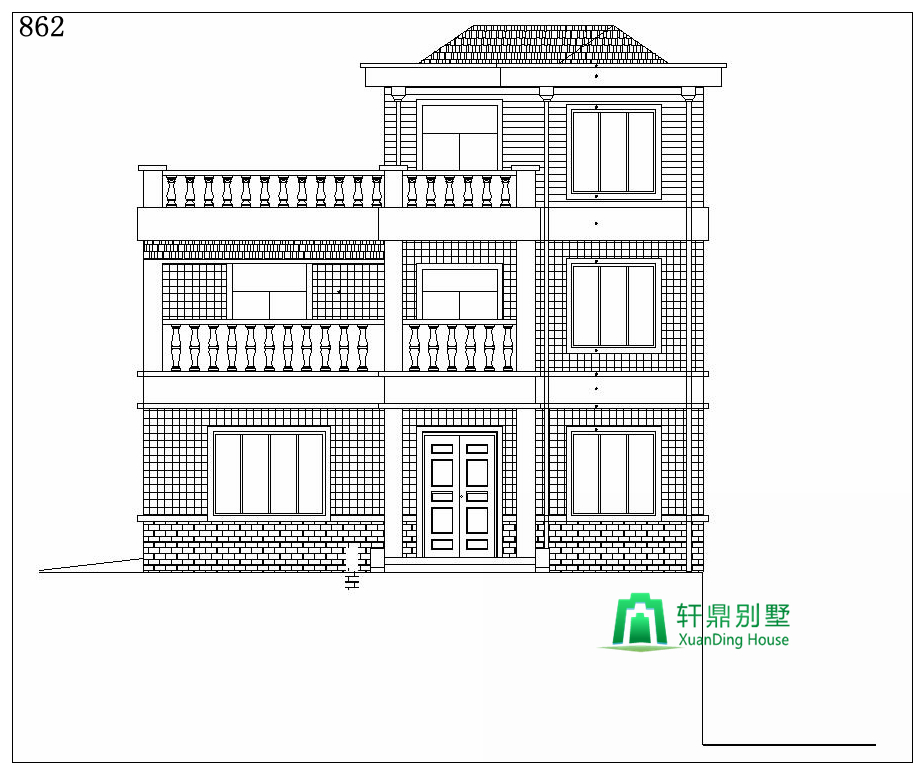

正立面圖：

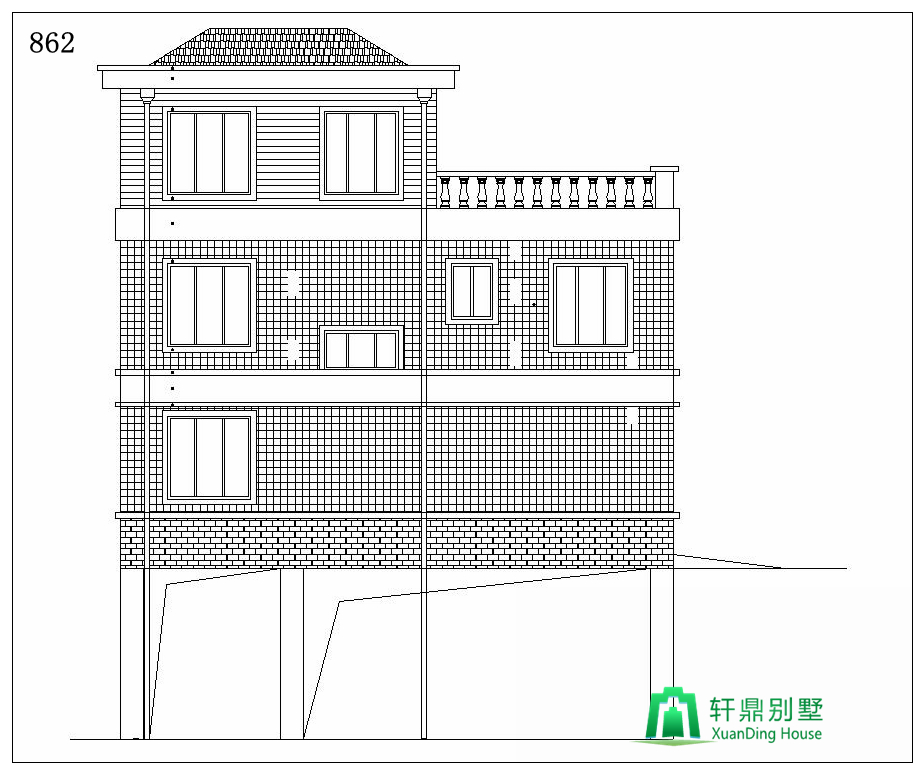

背立面圖：

左立面圖：

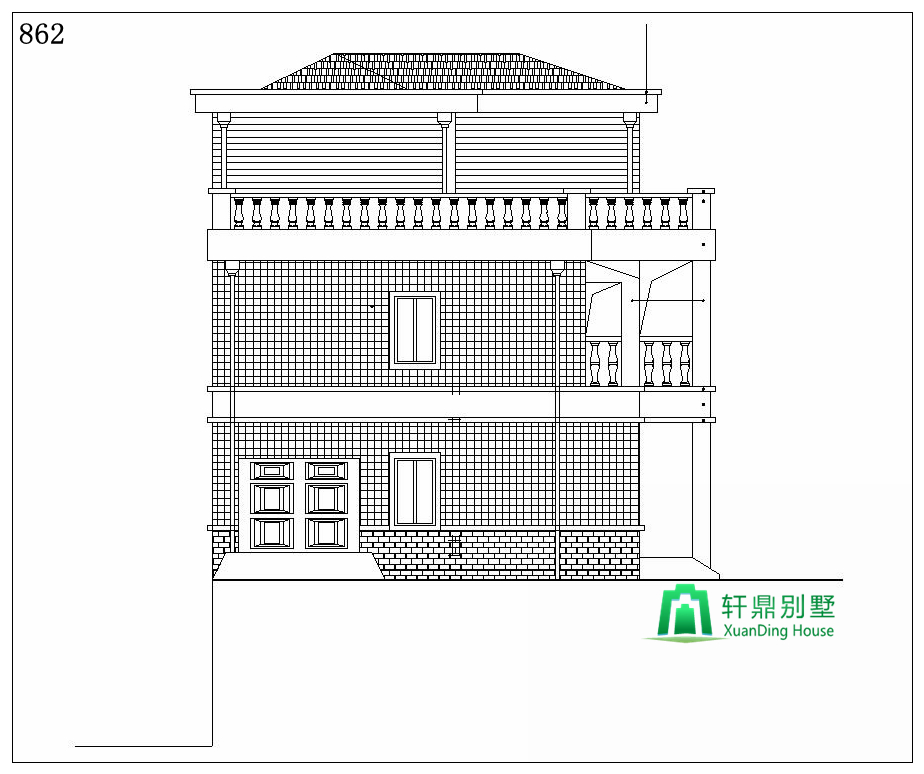

右立面圖：
