圖紙為A3施工激光藍圖+ A4高清效果圖照片，不提供電子版，本套成品模板圖紙已經完善，不做任何修改，如需定制修改設計請點擊定制設計。

圖紙介紹：

廣東惠陽張總500平三層歐式別墅設計圖。張總的這款設計非常具有歐式風格，但從外立面的門窗上看，就特別的豪氣。獨特的門窗窗套在搭配歐式浮雕，彰顯業主的生活品質。窗戶的設計做到了大窗，多窗的設計，在視野上更顯空間的寬敞，也多了室內的通透感。底部文化石加面磚的搭配，層次遞進。非常具有現代藝術感的歐式設計。在農村建一棟這樣的別墅，絕對的出類拔萃。圖紙齊全，請朋友們放心購買。

設計功能：

☑ 占地尺寸：11.7*11.7米

☑ 占地面積：136.18㎡

☑建筑面積：495.83㎡

☑ 建筑結構：框架結構

☑ 造價估算：55-60萬

☑ 一層建筑面積（包含外墻）：136.18㎡

注：占地面積為一層建筑面積（平面圖有標注）+外部臺階或連廊的面積，面寬為東西兩墻（包括墻體厚度） 的距離，進深為后墻到門樓柱子前端的距離。

施工參數：
建筑層數：帶下一層，地上3層，建筑總高度（到屋脊高度）：11.700米，建筑面積495.83平方米。
結構體系：框架結構，抗震設防烈度七度，屋面為現澆混凝土屋面。
樓層層高：一層層高3.9米，二層層高3.3米，三層層高3.3米。

后期效果圖：

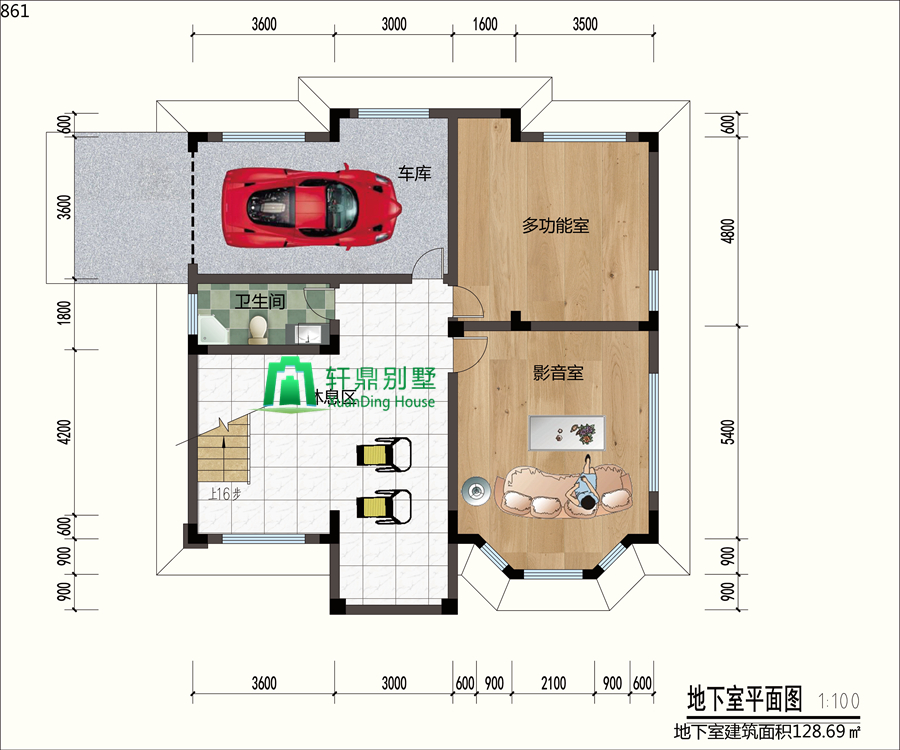

地下室平面圖:車庫，影音室，多功能室，健身區，衛生間。地下室的設計不僅可停放業主的車輛，還是運動休閑一體的空間設計。

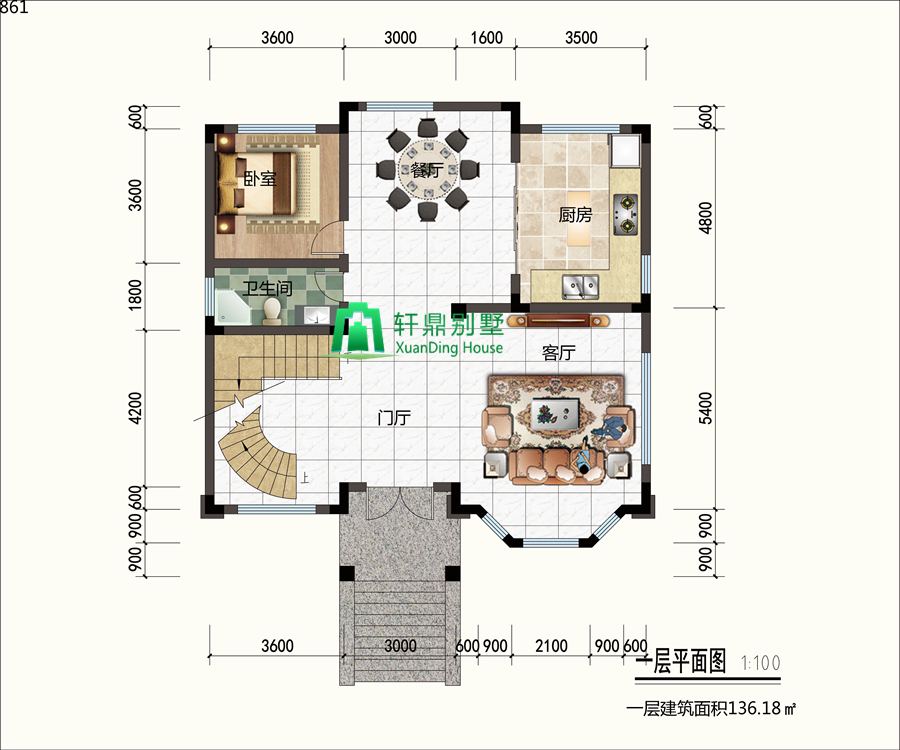

一層平面圖： 門廳，餐廳，廚房，衛生間，臥室。右側是八角窗的客廳，進門是一個非常寬敞的區域，業主及家人回家的心情也會開闊。餐廳廚房相連，就餐方便。

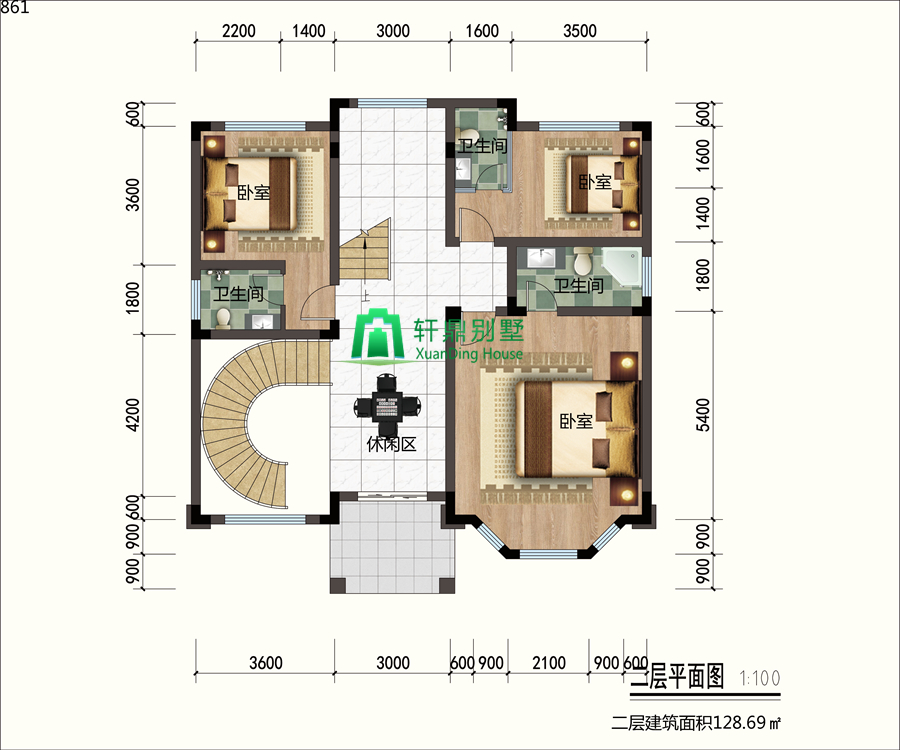

二層平面圖：臥室，衛生間，休閑區，陽臺。三間臥室，每間臥室帶有獨立的衛生間，保護個人隱私，也為家人打造舒適的日常生活。

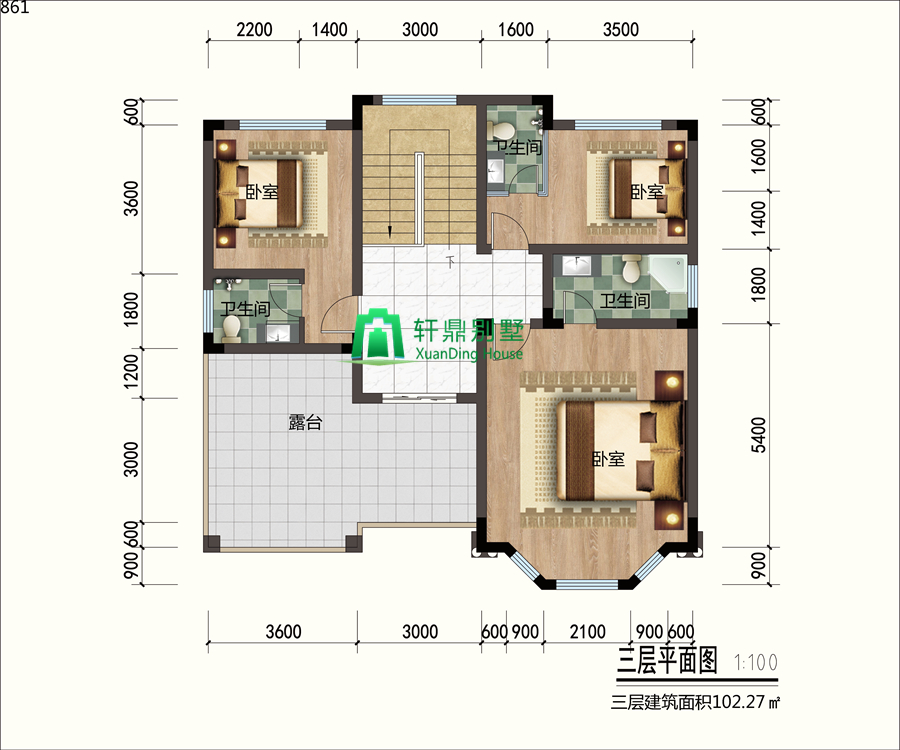

三層平面圖：臥室，衛生間，露臺。同樣是三間臥室，每間帶獨衛�？勺隹团P。露臺的設計多了晾曬衣被的地方。

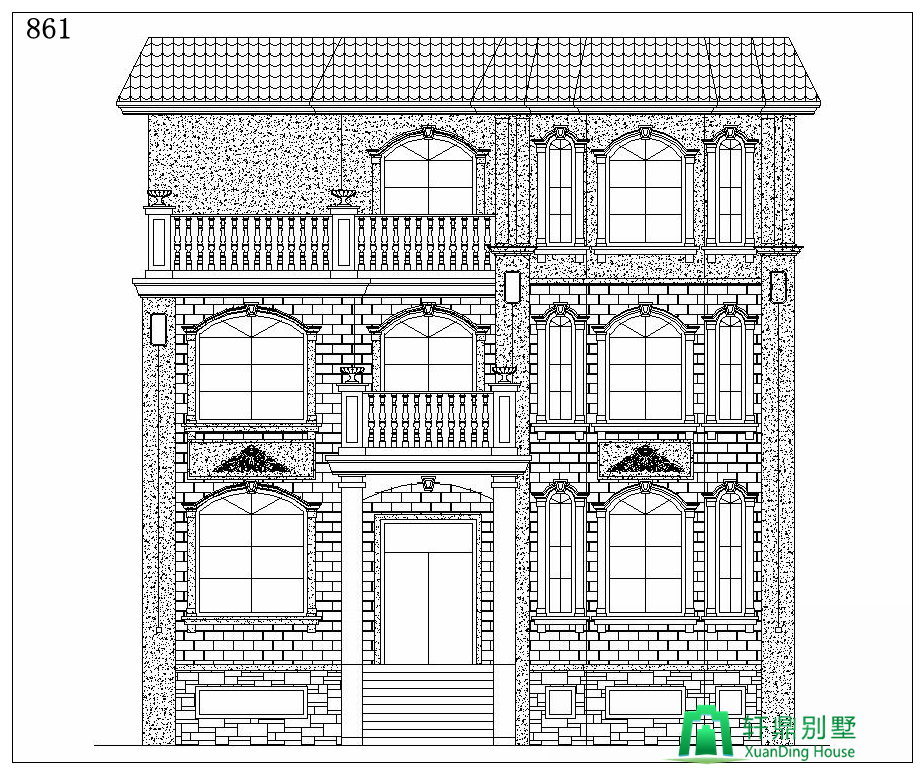

正立面圖：

背立面圖：

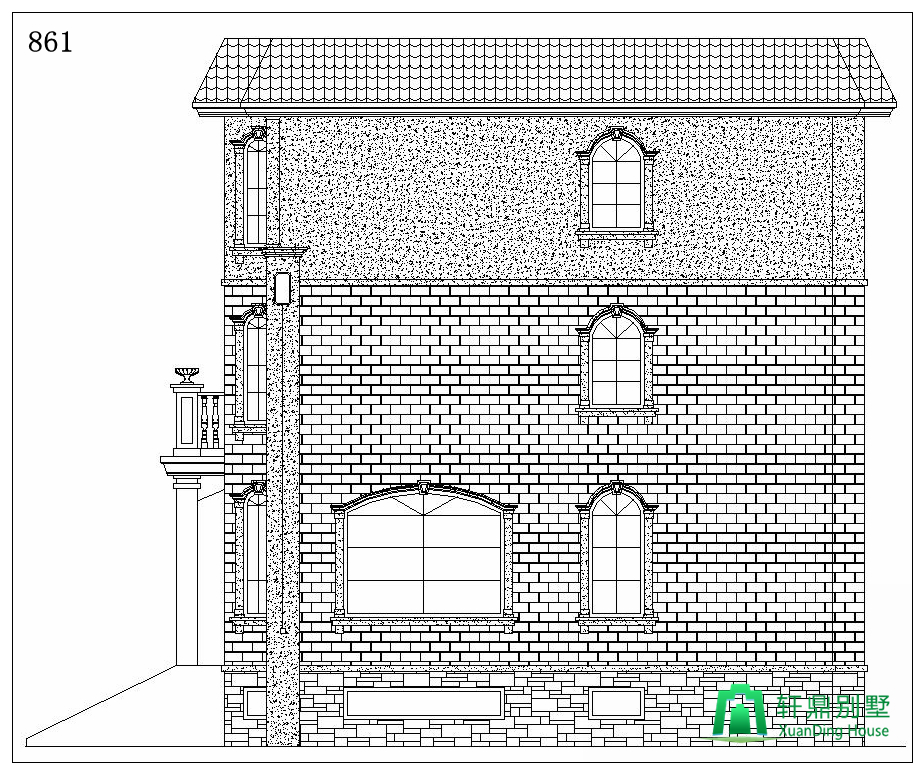

左立面圖：

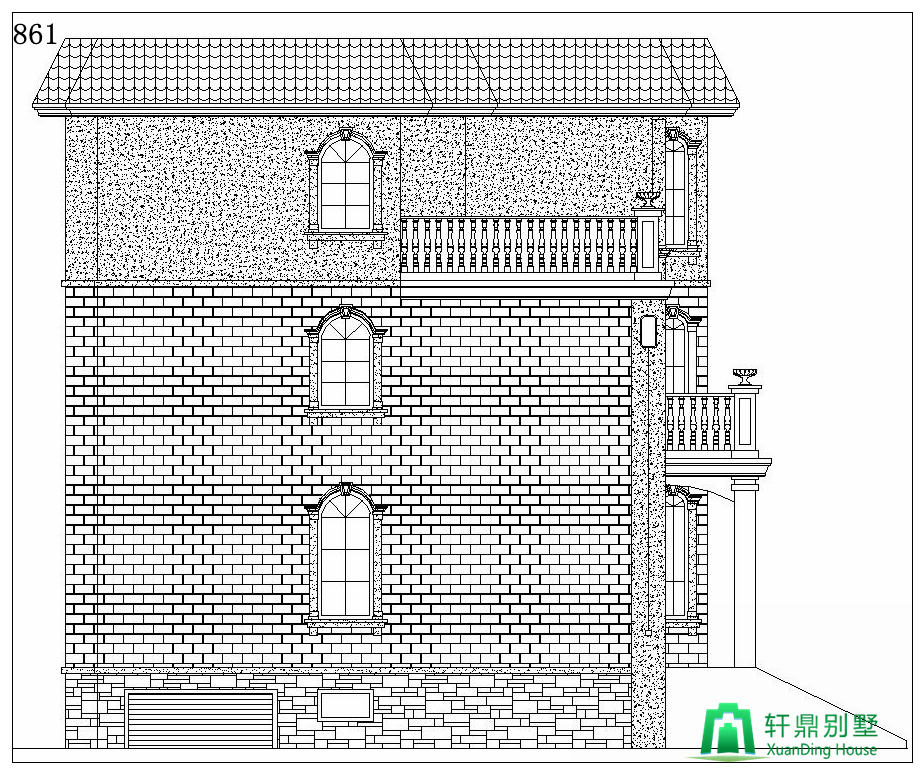

右立面圖：
