圖紙為A3施工激光藍圖+ A4高清效果圖照片，不提供電子版，本套成品模板圖紙已經完善，不做任何修改，如需定制修改設計請點擊定制設計。

圖紙介紹：

河南駐馬店劉總12*12三層歐式別墅自建房。劉總在河南駐馬店老家準備蓋一棟三層歐式自建房，看了很多的設計方案，最終決定根據自己的想法加以我們的專業，為他量身定制一款。這款歐式自建房具有造型的設計美感，藍色的坡屋面斜屋頂設計，線框流暢自然。門廳處兩個大方柱子，不僅好看，還能凸顯別墅的立體之感。柱子上還帶有壁燈的設計，為夜晚回家的家人們照明，好看，又有儀式感。劉總說，村里目前蓋三層自建房的比較少，自己建成后，肯定會變成村里的焦點。喜歡歐式風格的朋友，不妨看看這款設計圖！

設計功能：

☑ 占地尺寸：12.1*11.7米

☑ 占地面積：149.73㎡

☑建筑面積：421.08㎡

☑ 建筑結構：框架結構

☑ 造價估算：44-49萬

☑ 一層建筑面積（包含外墻）：149.73㎡

注：占地面積為一層建筑面積（平面圖有標注）+外部臺階或連廊的面積，面寬為東西兩墻（包括墻體厚度） 的距離，進深為后墻到門樓柱子前端的距離。

施工參數：
建筑層數：地上3層，建筑總高度（到屋脊高度）：13.150米，建筑面積421.08平方米。
結構體系：框架結構，抗震設防烈度七度，屋面為現澆混凝土屋面。
樓層層高：一層層高3.8米，二層層高3.6米,三層層高3.6米。

后期效果圖：

俯視效果圖：

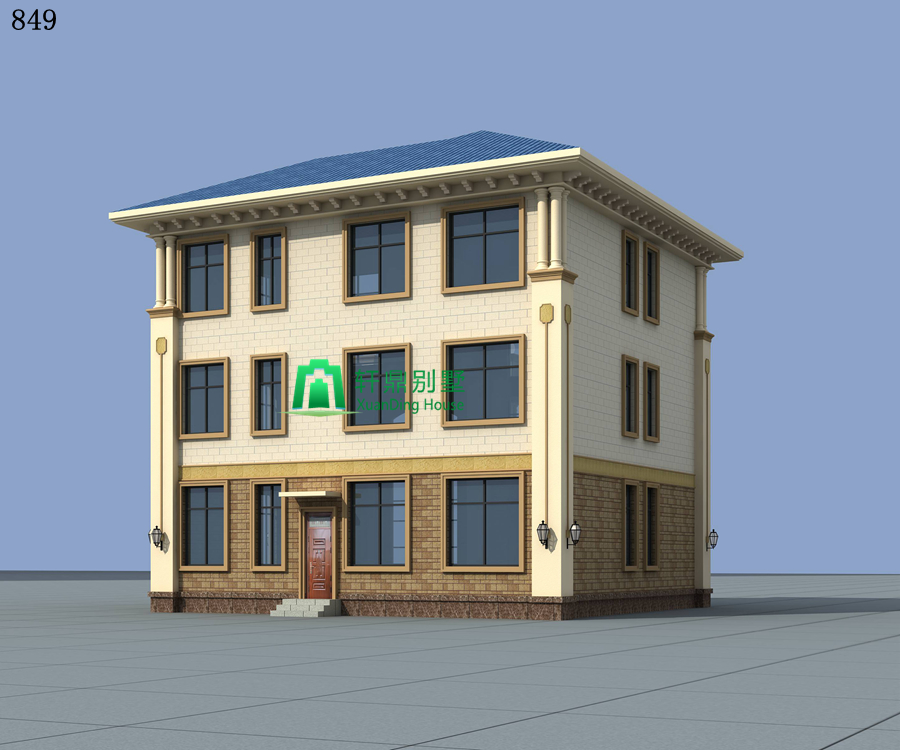

背面效果圖:

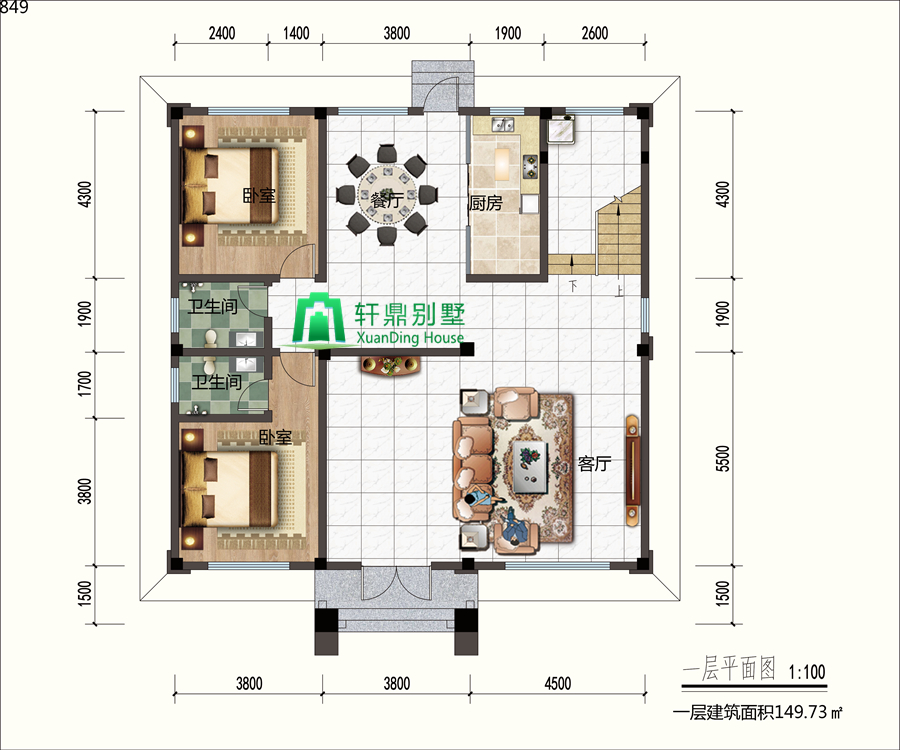

一層平面圖：堂屋，客廳，餐廳，廚房，衛生間，臥室。帶有堂屋的設計，符合農村的風俗。右側是寬大的客廳，平時家里來個朋友，招待有面子。帶有衛生間的臥室可留給老人使用。樓梯下方帶有洗衣的位置。

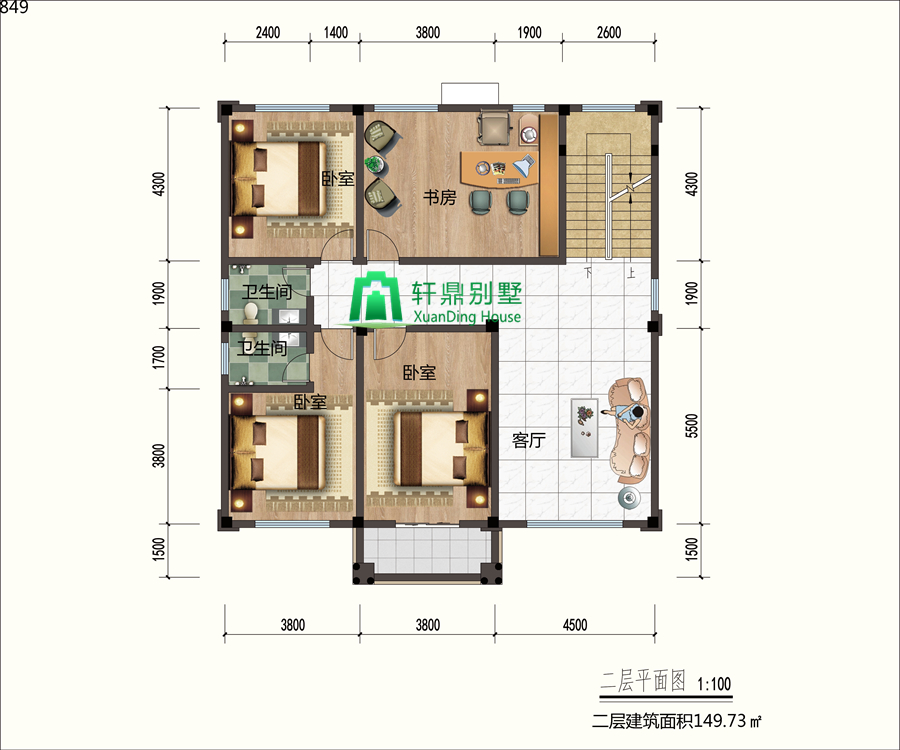

二層平面圖：臥室，書房，衛生間，客廳。本層以生活居住為主。一共三間臥室+一間書房的設計。

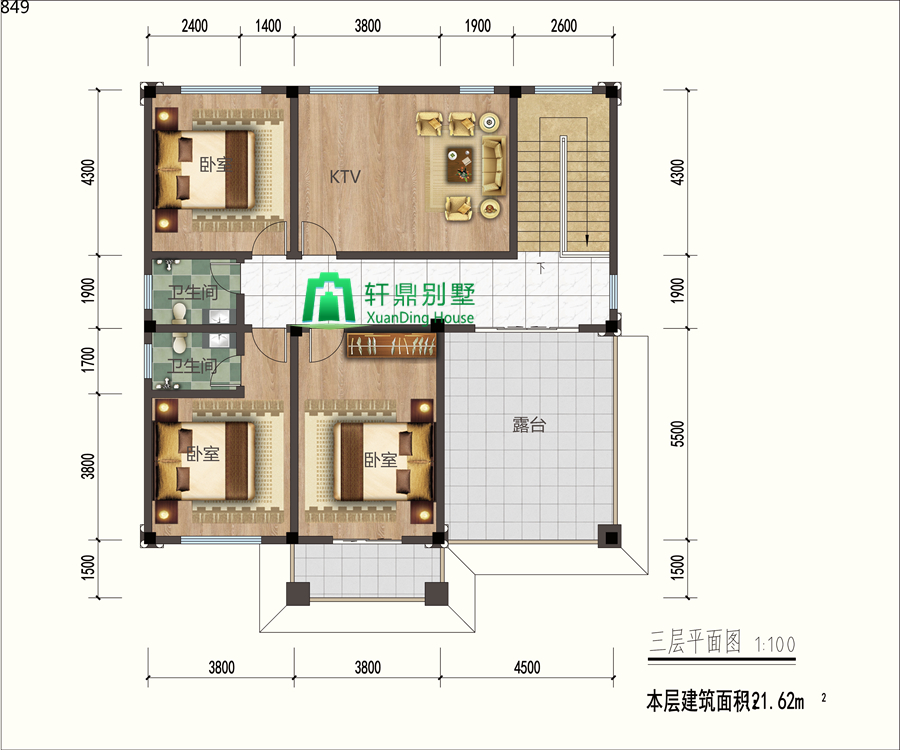

三層平面圖：臥室，衛生間，KTV室，露臺。三樓同樣是三間臥室的設計，此處的書房改為了KTV的設計，讓一家人在周末時候，也有放松身心的好地方。唱歌，燒烤，朋友間的聚會，在家里就都可以完成。

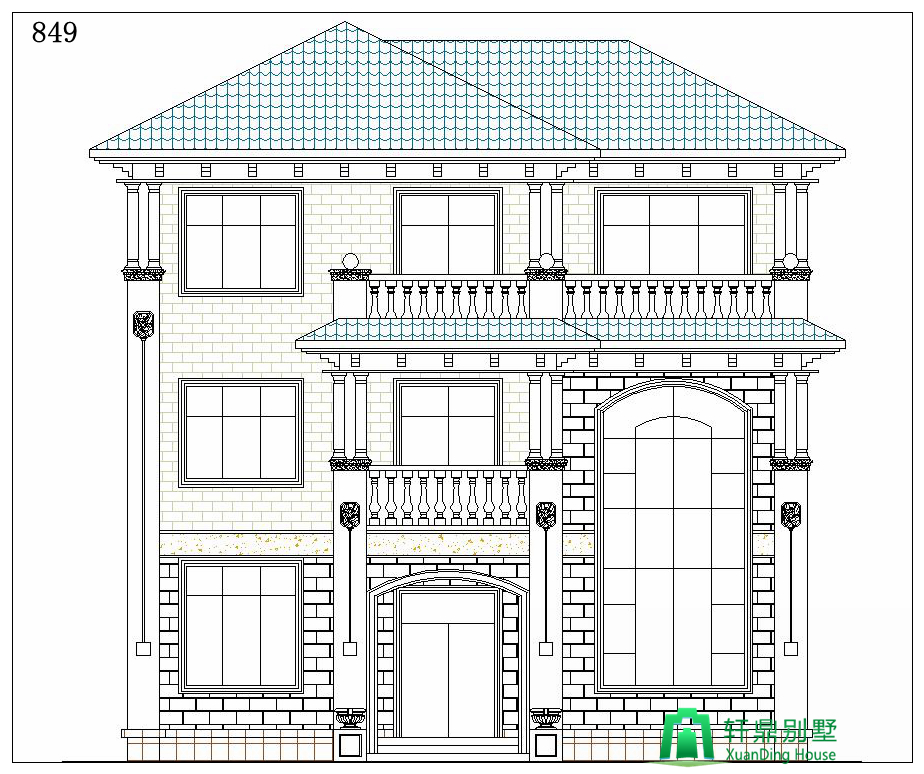

正立面圖：

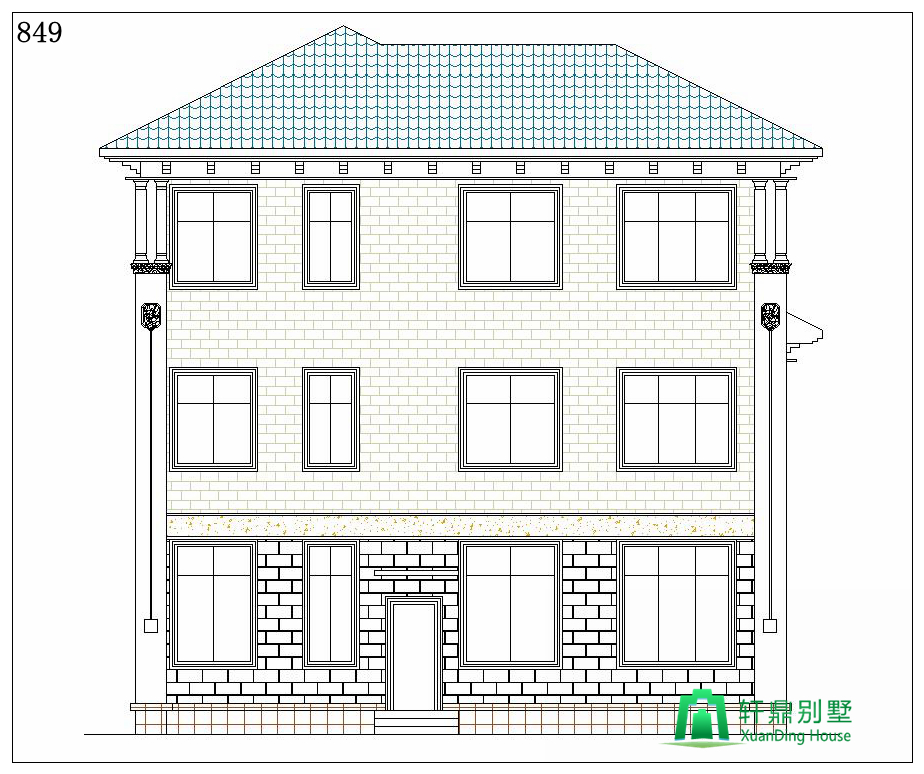

背立面圖：

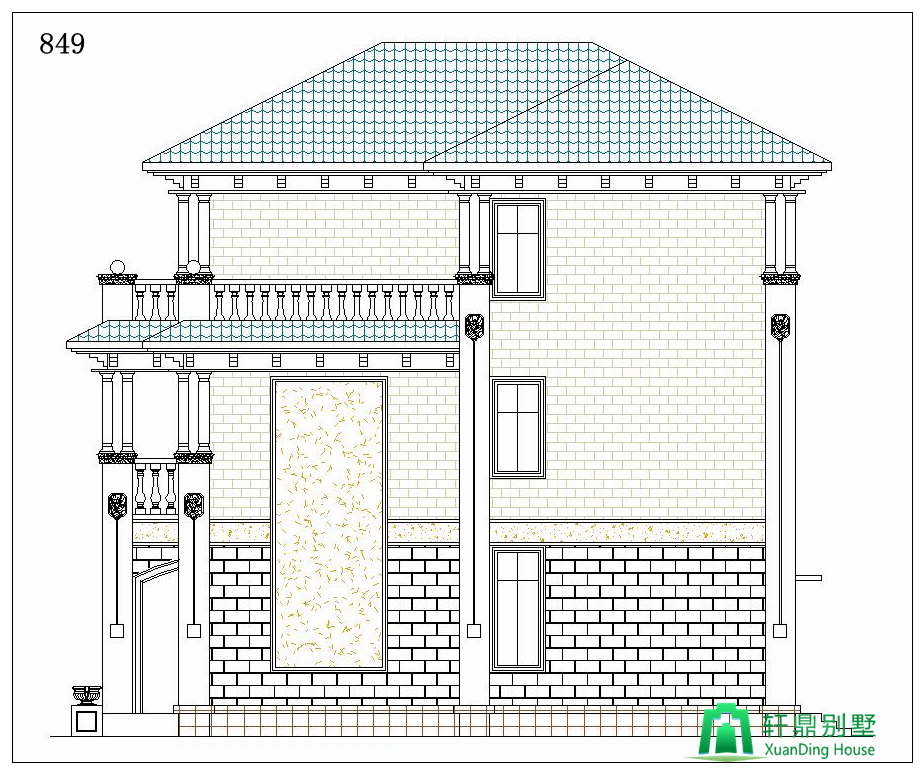

左立面圖：

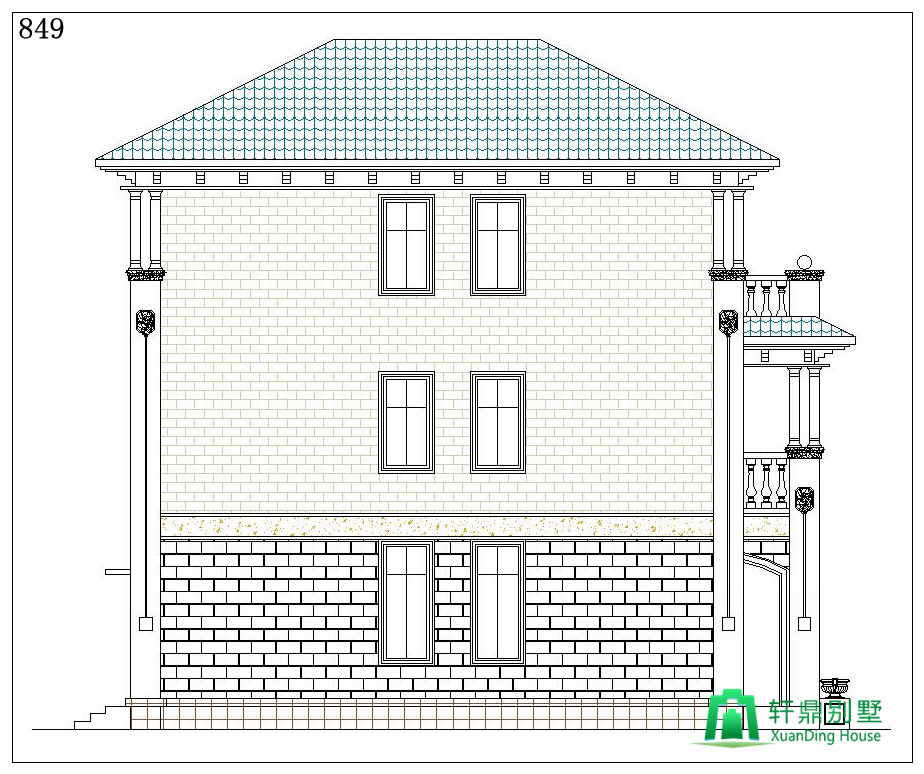

右立面圖：
