圖紙為A3施工激光藍圖+ A4高清效果圖照片，不提供電子版，本套成品模板圖紙已經完善，不做任何修改，如需定制修改設計請點擊定制設計。

圖紙介紹：

廣西南寧聶總8.8*13.1三層別墅自建房設計圖。聶總的這棟別墅占地120平，斜屋面采用紅色琉璃瓦的設計，整體的色調也是暖色。主體立面采用大面積的紅色面磚+白色真石漆相接而成。非常具有農村自建房的風采。內部布局也設計靈活，帶有多間臥室，能滿足家庭的生活需求。圖紙齊全，請朋友放心購買！

設計功能：

☑ 占地尺寸：8.8*13.1米

☑ 占地面積：121.50㎡

☑建筑面積：350.58㎡

☑ 建筑結構：框架結構

☑ 造價估算：37-42萬

☑ 一層建筑面積（包含外墻）：121.50㎡

注：占地面積為一層建筑面積（平面圖有標注）+外部臺階或連廊的面積，面寬為東西兩墻（包括墻體厚度） 的距離，進深為后墻到門樓柱子前端的距離。

施工參數：
建筑層數：地上3層，建筑總高度（到屋脊高度）：12.751米，建筑面積350.58平方米。
結構體系：框架結構，抗震設防烈度七度，屋面為現澆混凝土屋面。
樓層層高：一層層高3.6米，二層層高3.3米,三層層高3.3米。

后期效果圖：

一層平面圖：客廳，臥室，衛生間，廚房，餐廳。帶有堂屋的設計，符合農村自建房設計。餐廚一體化設計，用餐更方便。還帶有一間老人臥室，空間面積較大，方便老人的日常起居。

二層平面圖：臥室，衛生間，小客廳。從樓梯進入，是一個小的起居客廳，平時孩子可在這玩耍。本層一共三間臥室，主臥帶有書房的設計，合理的運用了空間。

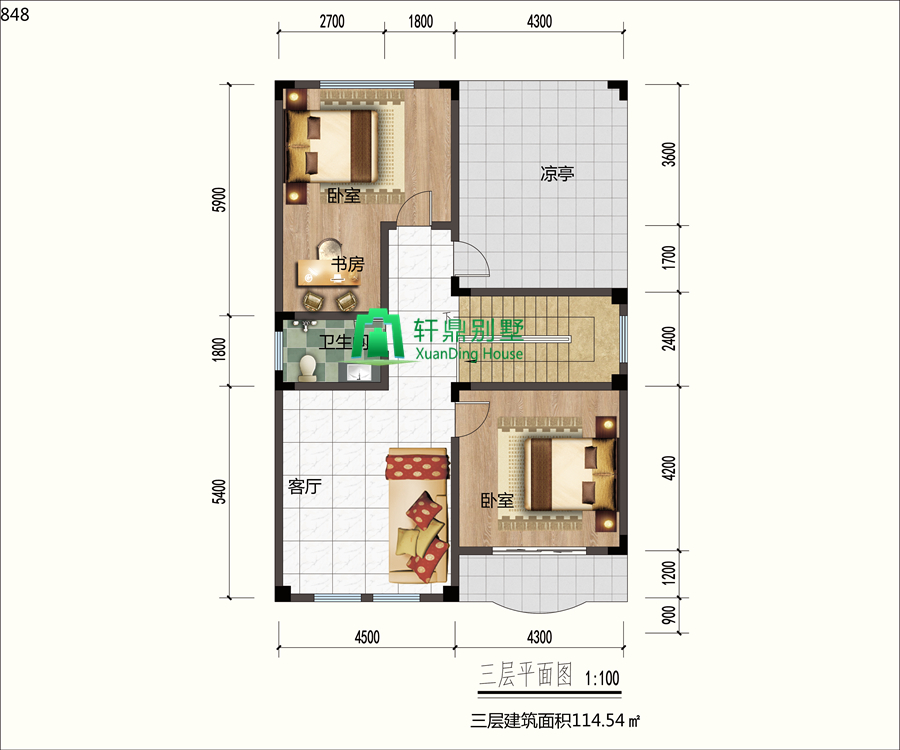

三層平面圖：臥室，衛生間，小客廳，露臺。三樓兩間臥室�？梢宰鳛榧彝サ膫溆每臻g，平時親戚留宿等都有足夠的房間可以居住。涼亭的設計，為家人晚飯后的生活提供了平臺。可鍛煉身體，或者品茶賞景，無疑不是快樂的一天啊！

正立面圖：

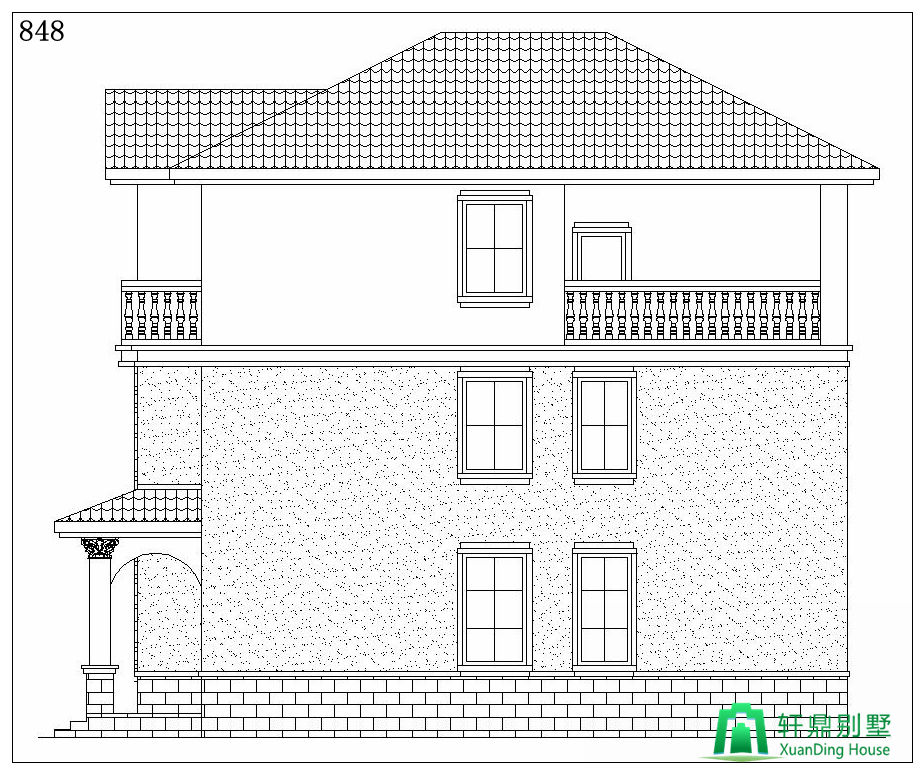

左立面圖：

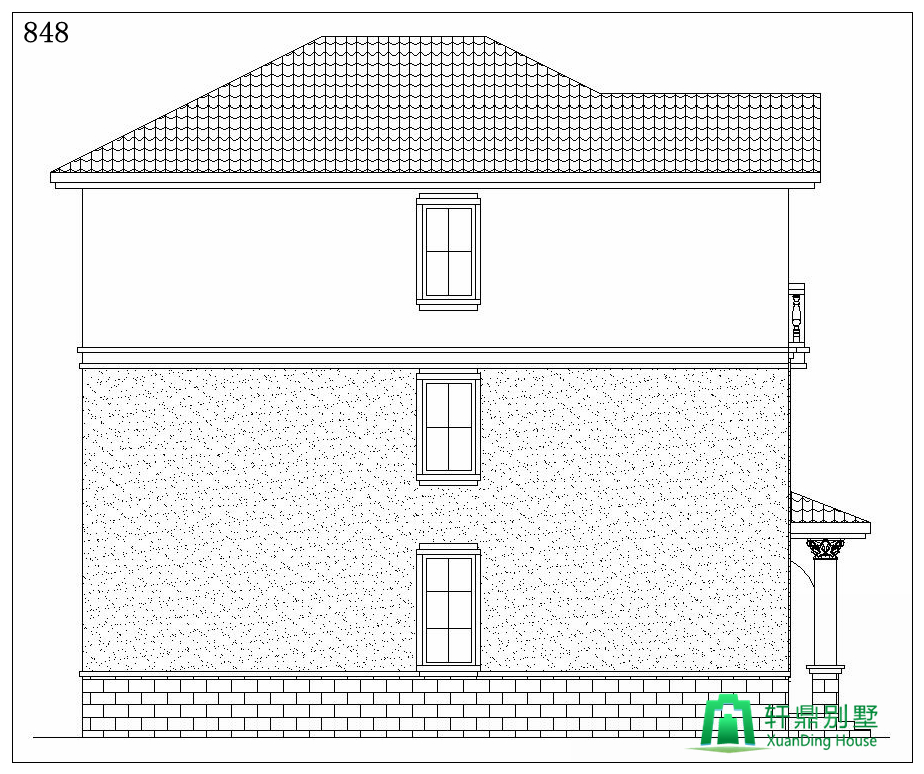

右立面圖：
