圖紙為A3施工激光藍圖+ A4高清效果圖照片，不提供電子版，本套成品模板圖紙已經完善，不做任何修改，如需定制修改設計請點擊定制設計。

圖紙介紹：

湖南邵陽李總11.8*11.2米三層復式別墅自建房設計圖。李總是通過村里朋友的介紹聯系到我們軒鼎建筑的。想做一棟三層的自建房，之前聯系過，那時宅基地還沒有批復，過了好幾個月，李總又聯系到我們，非常感謝李總對我們軒鼎的信任。李總的這款別墅屬于那種經典不過時的款式。這種配色，深受廣大建房朋友的喜歡。一樓立面采用黃色真石漆，搭配二三樓的白色真石漆，色彩上自然的過渡，讓建筑整體具有連貫性。多面開窗的設計，增強了室內的空氣流通，讓生活更加舒適性。非常符合農村自建房的一棟設計圖，值得購買建造！

設計功能：

☑ 占地尺寸：11.8*11.2米

☑ 占地面積：128.87㎡

☑建筑面積：344.83㎡

☑ 建筑結構：框架結構

☑ 造價估算：36-40萬

☑ 一層建筑面積（包含外墻）：128.87㎡

注：占地面積為一層建筑面積（平面圖有標注）+外部臺階或連廊的面積，面寬為東西兩墻（包括墻體厚度） 的距離，進深為后墻到門樓柱子前端的距離。

施工參數：
建筑層數：地上3層，建筑總高度（到屋脊高度）：11.925米，建筑面積344.83平方米。
結構體系：框架結構，抗震設防烈度七度，屋面為現澆混凝土屋面。
樓層層高：一層層高3.6米，二層層高3.3米,三層層高3.3米。

后期效果圖：

俯視效果圖:

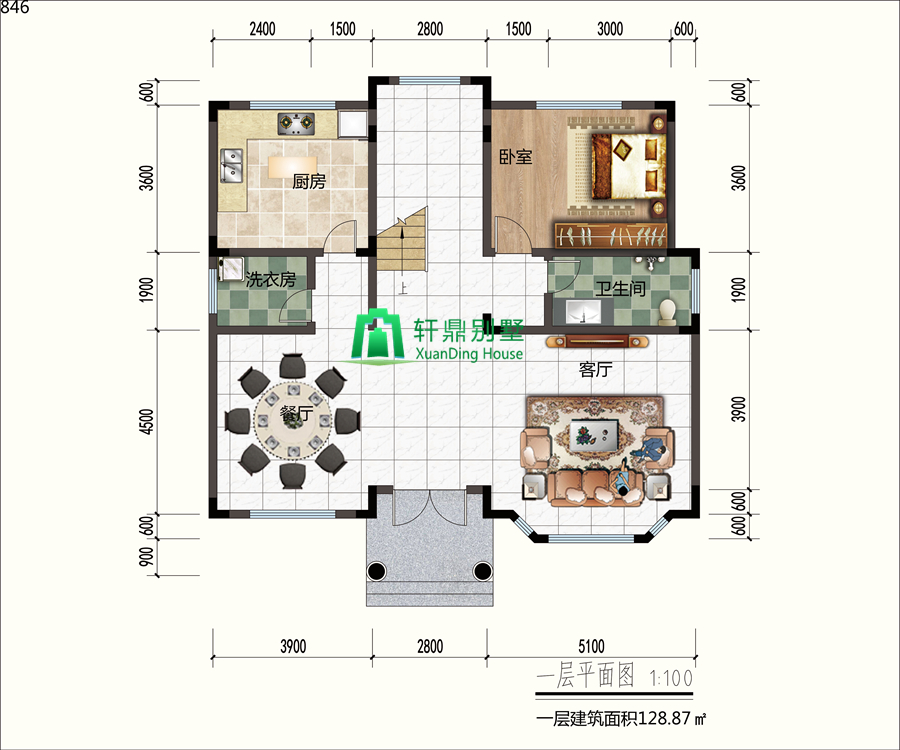

一層平面圖：客廳，餐廳，廚房，臥室，衛生間，洗衣房。八角窗的客廳，彰顯業主家生活品質。單獨的洗衣間，干凈衛生。占地120平，每個空間的分布都是非常合理。

二層平面圖：客廳，衛生間，臥室，陽臺。一共三間臥室的設計，主臥分明。帶有一個小的觀景臺，同時也起到了通風的效果，室內空氣可快速流通。

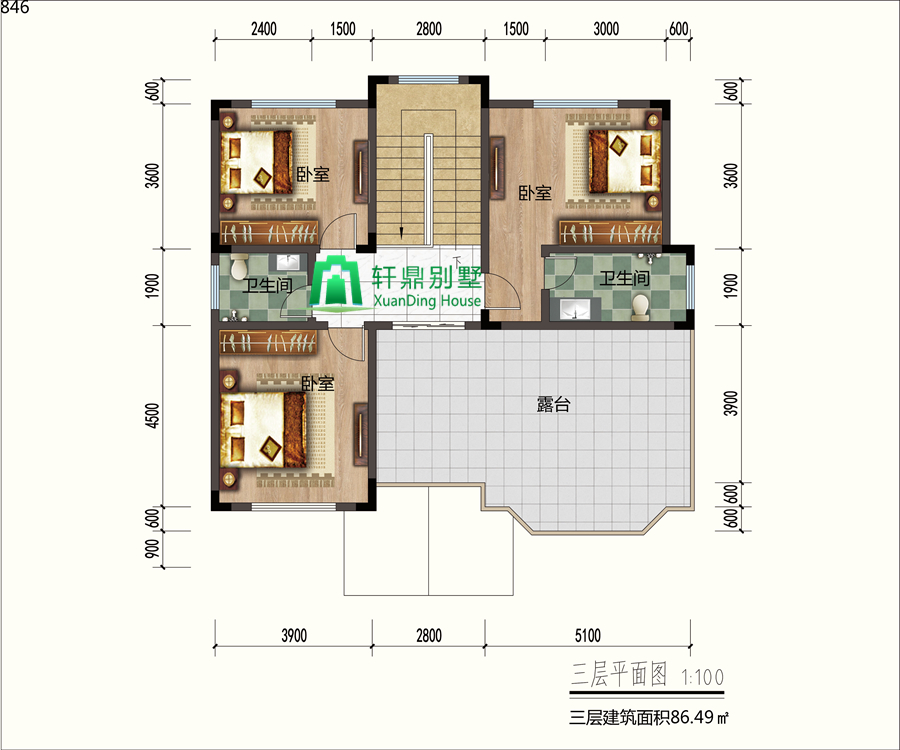

三層平面圖：臥室，衛生間，露臺。同樣三間臥室的設計，家里人口再多也不怕了，打造舒適的居住環境。

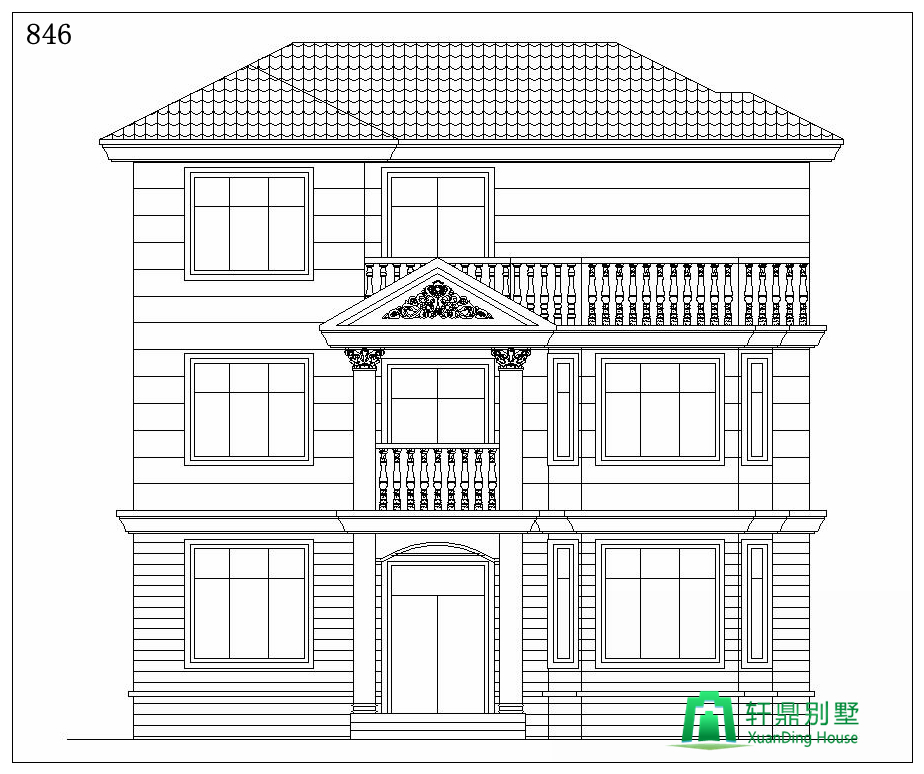

正立面圖：

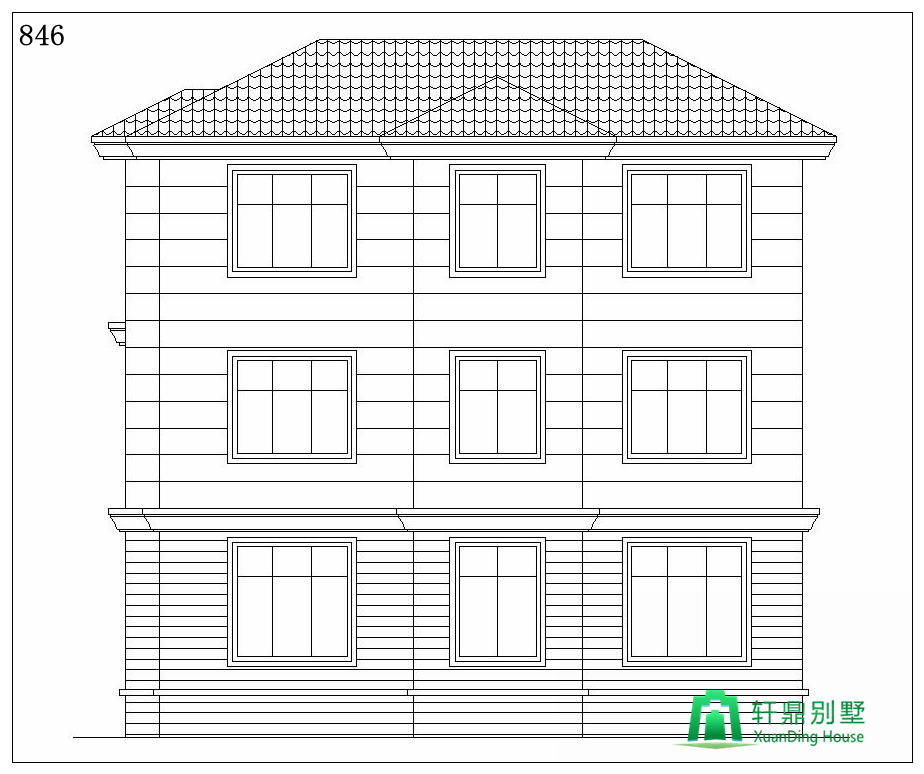

背立面圖：

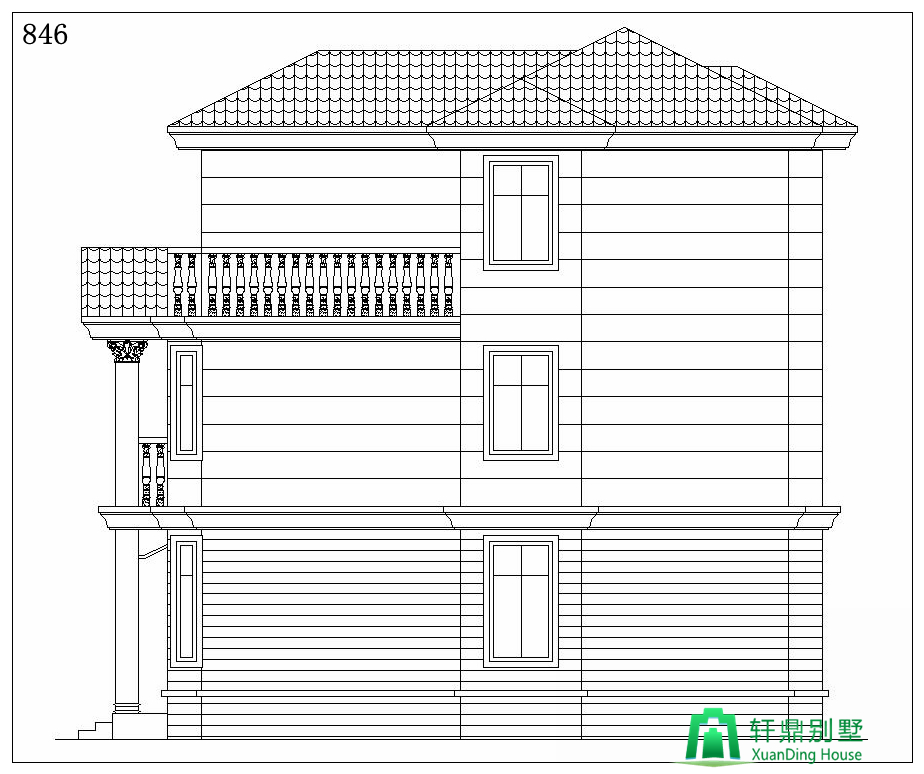

左立面圖：

右立面圖：
