圖紙為A3施工激光藍圖+ A4高清效果圖照片，不提供電子版，本套成品模板圖紙已經完善，不做任何修改，如需定制修改設計請點擊定制設計。

圖紙介紹：

湖南岳陽倪總三層帶車庫農村自建房設計。此款設計圖紙建房地在岳陽。冷色調的整體設計，凸顯別墅的質感。雖是相近色系，卻又有大不同。底部為深灰色的文化石面磚，一二樓為淺灰色真石漆，三樓為淡灰色的真石漆。依次遞進，再搭配少許的歐式 構件，就能將別墅的獨特性展現的淋漓盡致。斜屋面的坡屋頂，不僅外觀立體好看，也易于排水等問題。背面都是大方窗的設計，讓室內更加的通透。

設計功能：

☑ 占地尺寸：14.4*9.3米

☑ 占地面積：143.19㎡

☑建筑面積：351.26㎡

☑ 建筑結構：磚混結構

☑ 造價估算：35-40萬

☑ 一層建筑面積（包含外墻）：143.19㎡

注：占地面積為一層建筑面積（平面圖有標注）+外部臺階或連廊的面積，面寬為東西兩墻（包括墻體厚度） 的距離，進深為后墻到門樓柱子前端的距離。

施工參數：
建筑層數：地上3層，建筑總高度（到屋脊高度）：11.910米，建筑面積：351.26平方米。
結構體系：磚混結構，抗震設防烈度七度，屋面為現澆混凝土屋面。
樓層層高：一層層高3.6米，二層層高3.3米,三層層高3.3米。

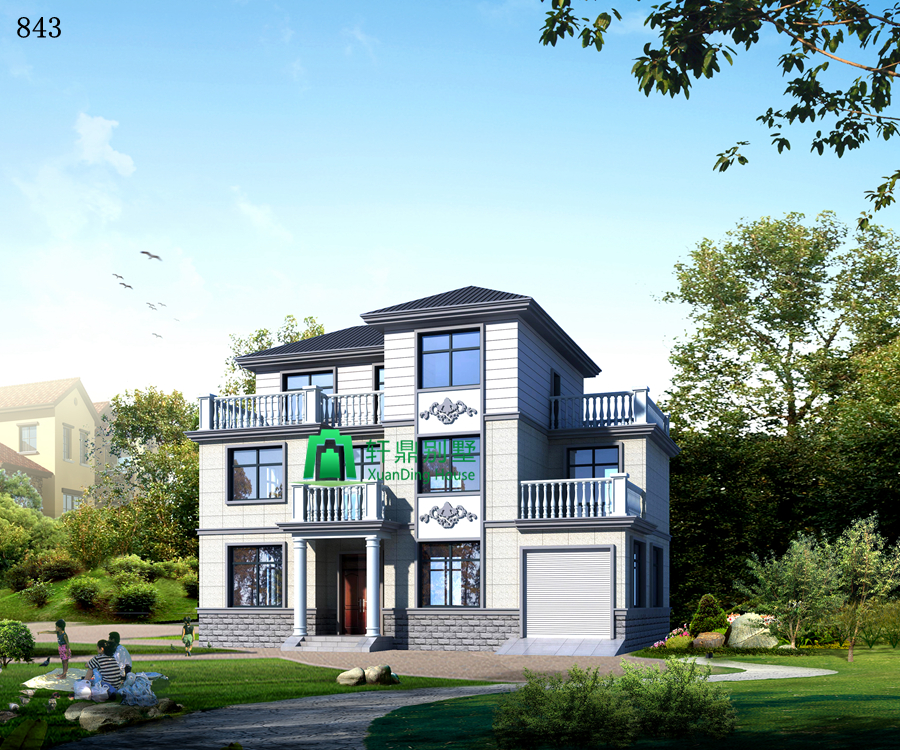

后期效果圖：

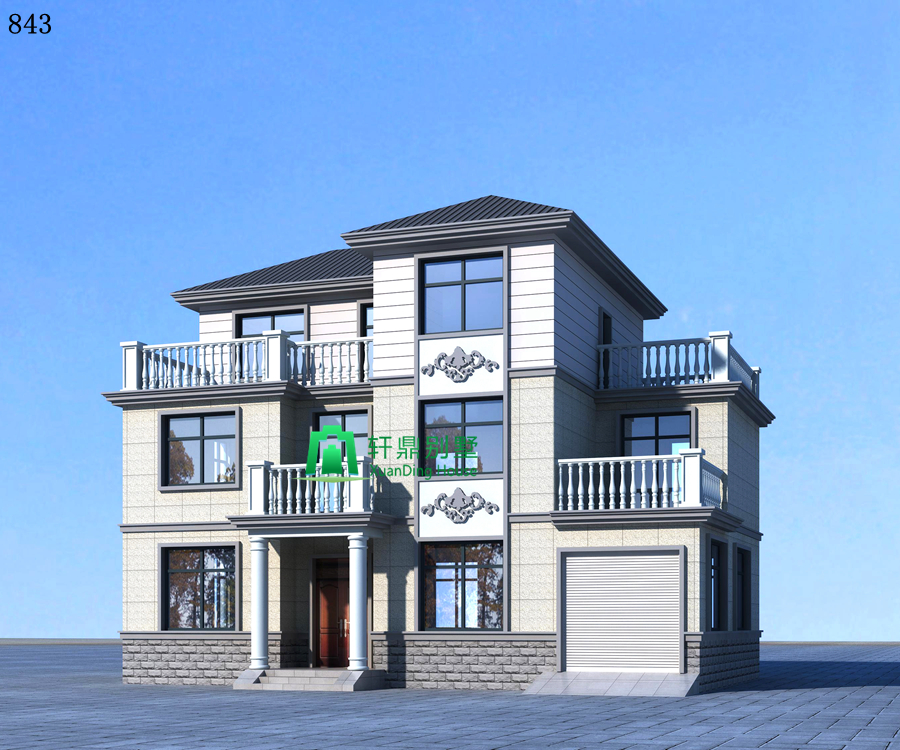

側面效果圖：

俯視效果圖：

背面效果圖:

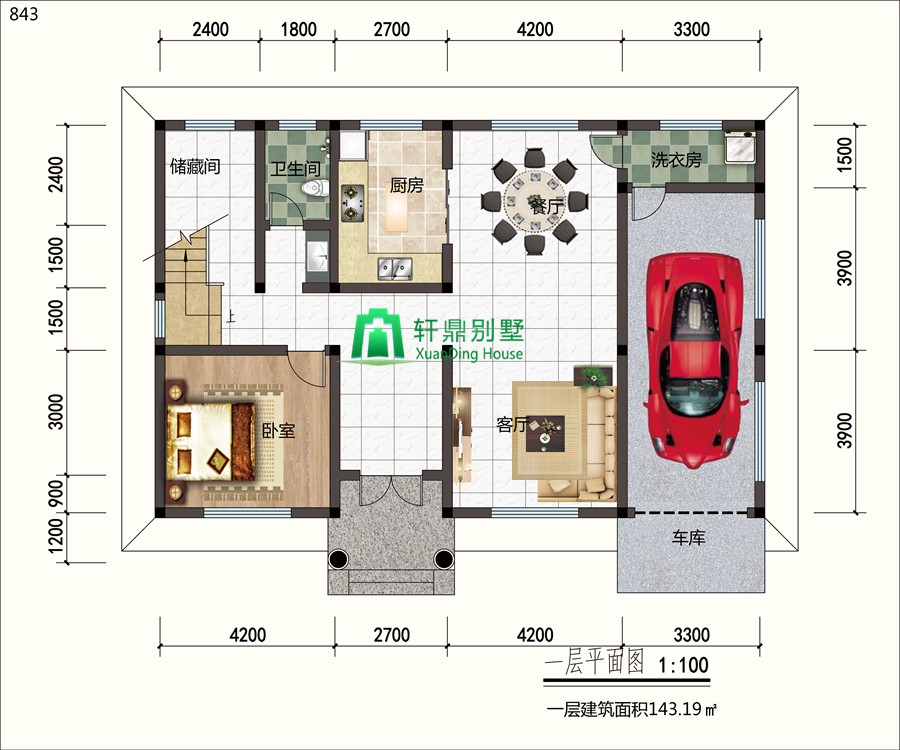

一層平面圖：門廳，客廳，餐廳，廚房，洗衣房，車庫，臥室，儲藏間，衛生間。一樓的布局設計功能非常的齊全，不僅帶有長輩臥室，并設計了干濕分離的衛生間。以及單獨的洗衣區域。樓梯下方可作為儲藏間使用。

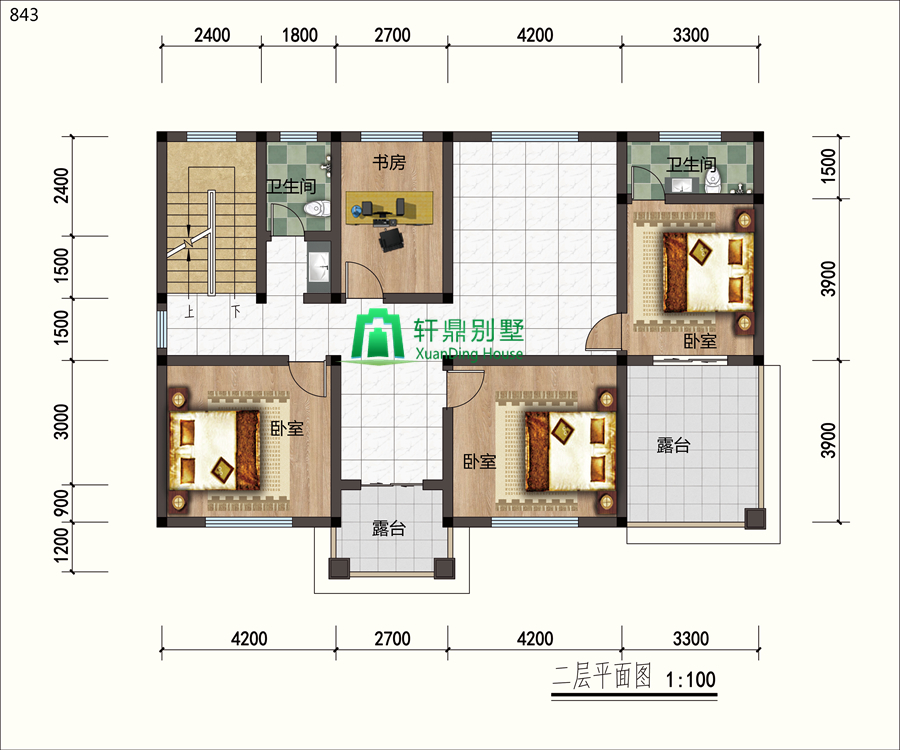

二層平面圖：臥室，衛生間，客廳，書房，露臺。三間臥室的設計，滿足了一家人的日常住宿。小客廳可作為家庭休閑娛樂的地方，連接著陽臺，清早全家一起健身或者瑜伽運動，呼吸著戶外的新空氣。美好的一天開啟了！

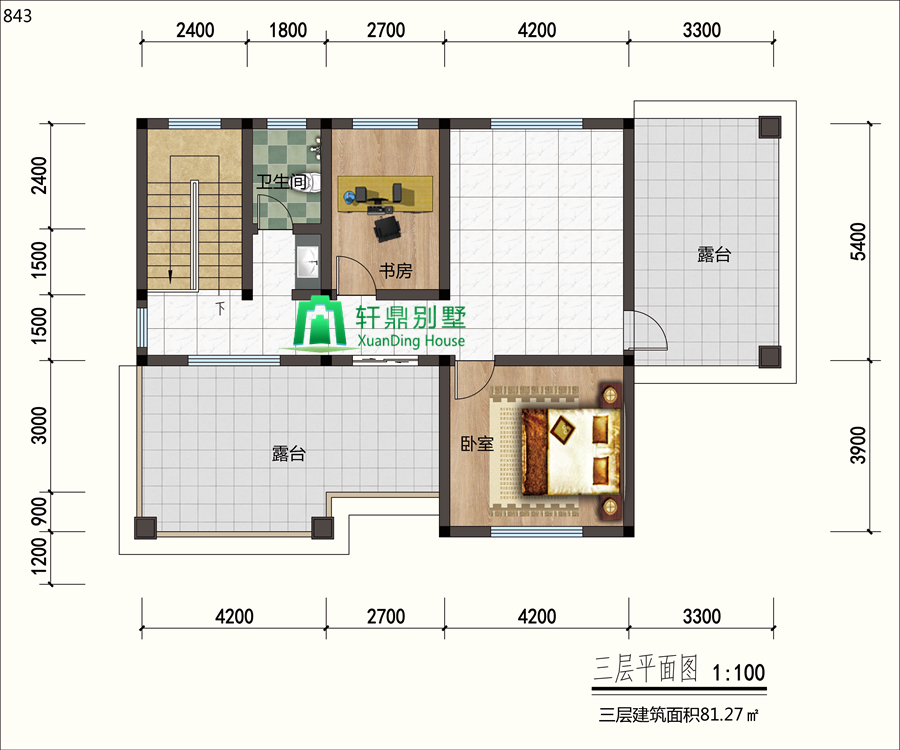

三層平面圖：書房，衛生間，客廳，臥室，露臺。本層倪總是為女兒準備的，設施齊全，并有自己的獨立空間。兩個露臺的設計，很好的利用起來，一個用來養花一個用來休閑。

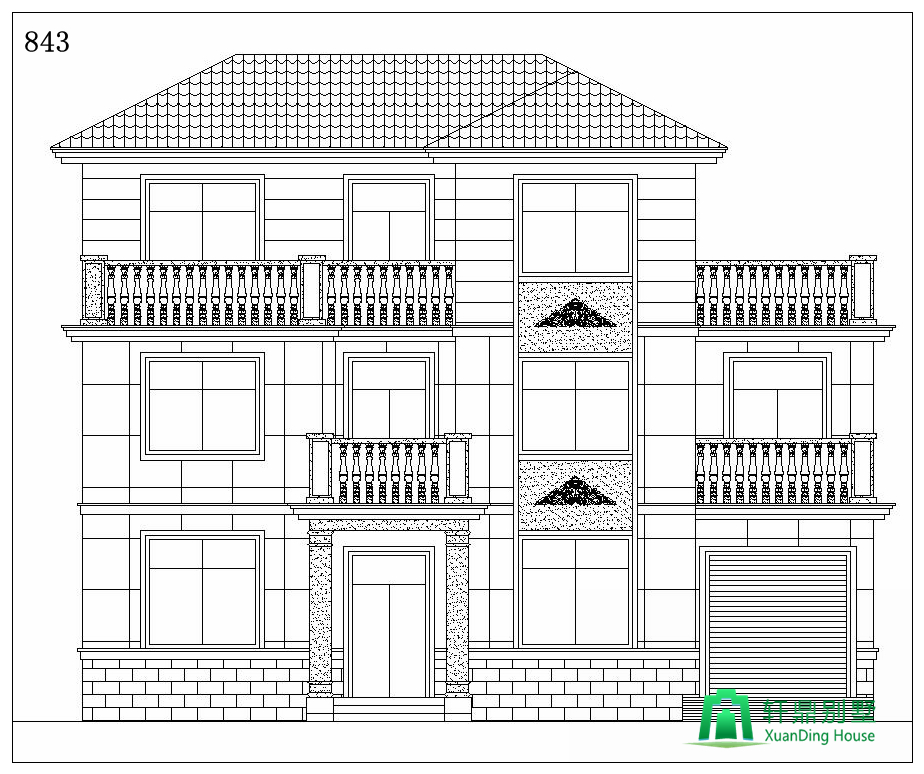

正立面圖：

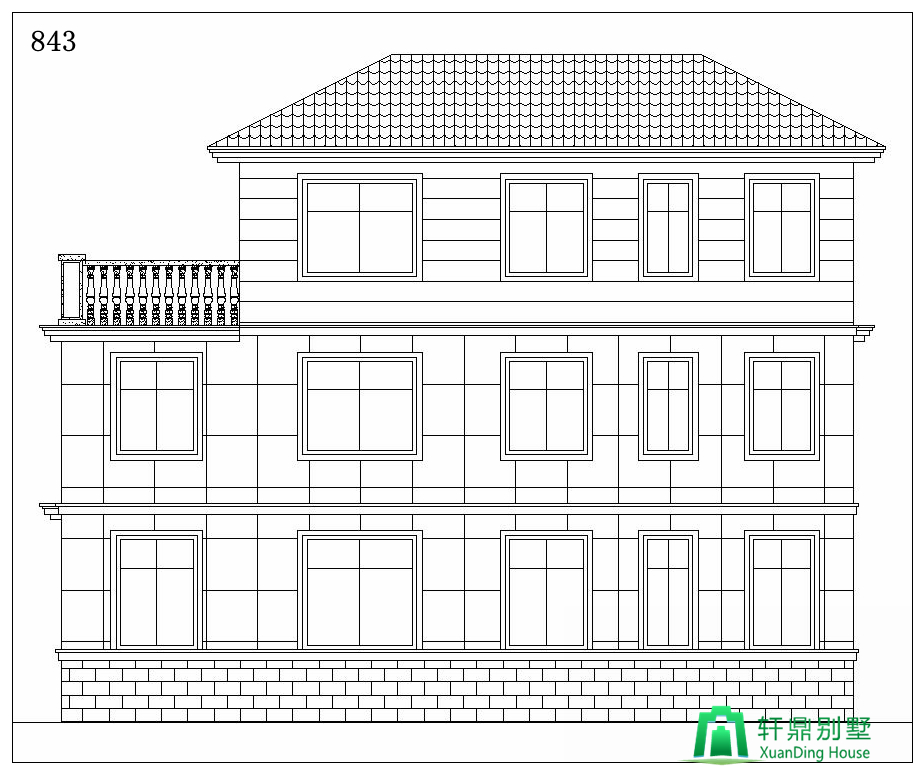

背立面圖：

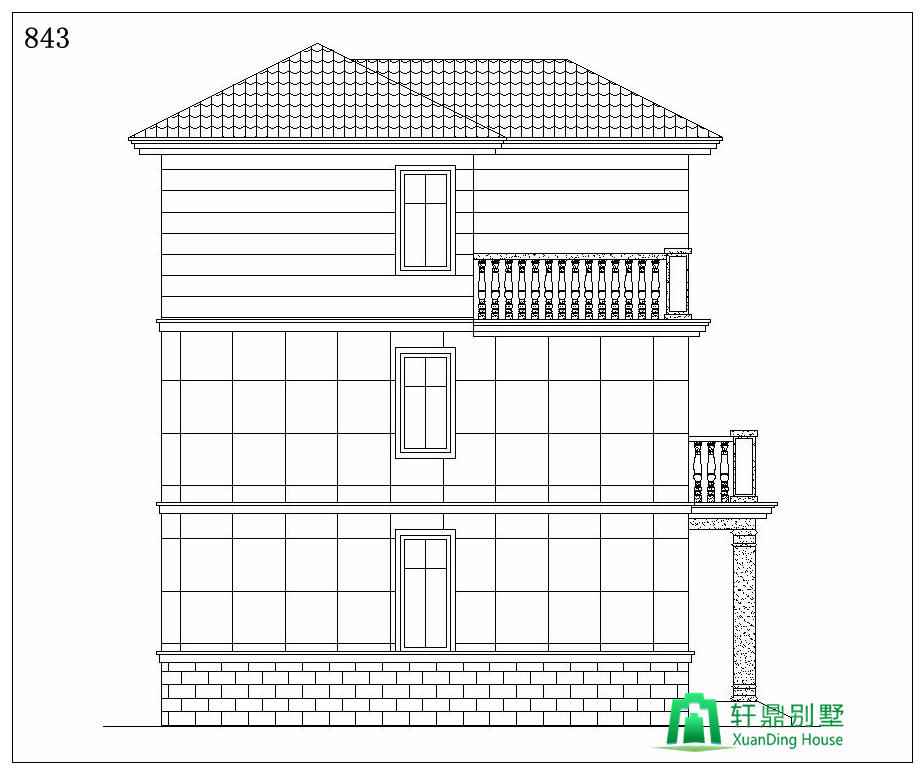

左立面圖：

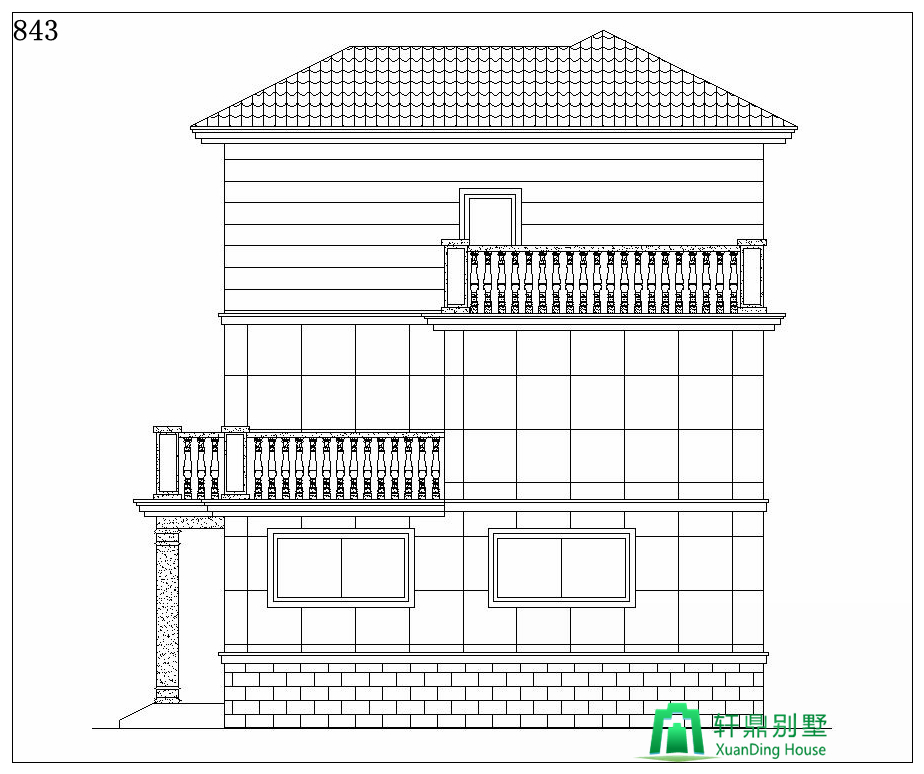

右立面圖：
