圖紙為A3施工激光藍圖+ A4高清效果圖照片，不提供電子版，本套成品模板圖紙已經完善，不做任何修改，如需定制修改設計請點擊定制設計。

圖紙介紹：

湖南寧鄉王總12*9米三層農村自建房。王總在山東工作，由于工作忙碌一直沒回老家蓋新房。拖了好幾年，村子里的自建房一棟棟的建好。今年，王總和家人商量后，決定蓋新房。父母在老家看著施工。這棟別墅的面寬12米，進深僅9米。從外觀看，一點也不輸大面積的設計。這個色系非常的有檔次，一層二層褐色搭配三層的白色，再配以藍色的坡屋頂，整體效果大氣，獨特。二三層帶有多個陽臺，顯得非常氣派。含全套施工圖紙，圖紙齊全，請朋友們放心購買。

設計功能：

☑ 占地尺寸：12*9米

☑ 占地面積：112.32㎡

☑建筑面積：291.48㎡

☑ 建筑結構：框架結構

☑ 造價估算：33-38萬

☑ 一層建筑面積（包含外墻）：112.32㎡

注：占地面積為一層建筑面積（平面圖有標注）+外部臺階或連廊的面積，面寬為東西兩墻（包括墻體厚度） 的距離，進深為后墻到門樓柱子前端的距離。

施工參數：
建筑層數：地上3層，建筑總高度（到屋脊高度）：11.7米，建筑面積：291.48平方米。
結構體系：框架結構，抗震設防烈度七度，屋面為現澆混凝土屋面。
樓層層高：一層層高3.6米，二層層高3.3米，三層層高3.3米。

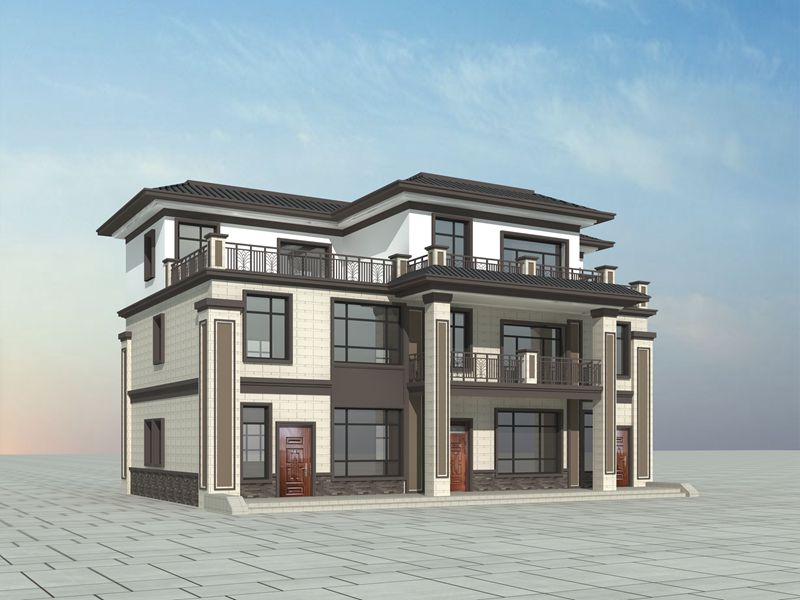

后期效果圖：

背面效果圖:

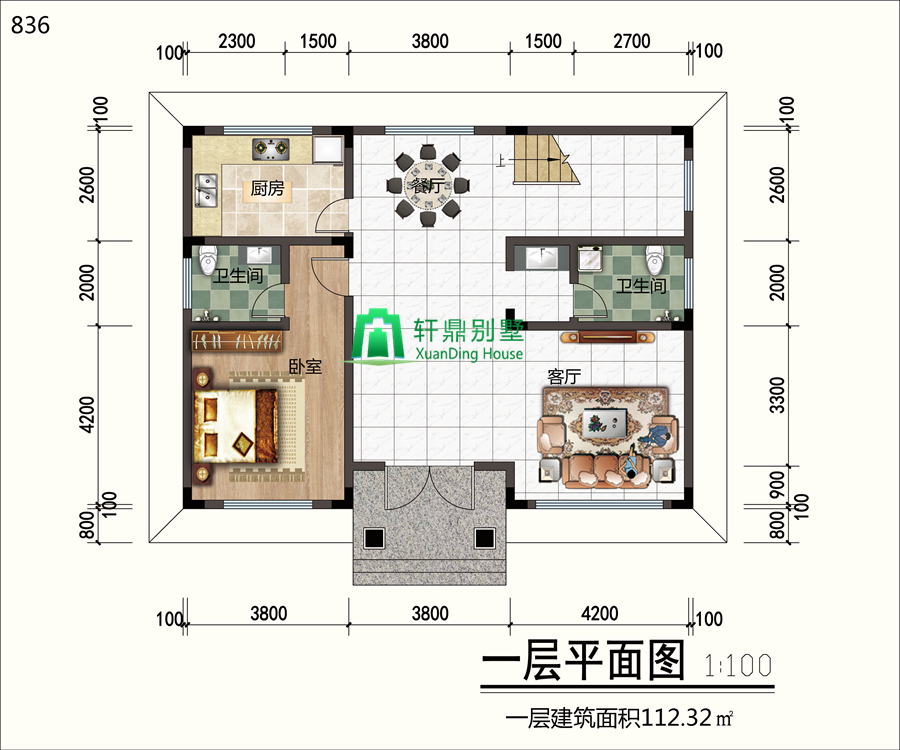

一層平面圖： 客廳，衛生間，臥室，廚房，餐廳。進門則是寬敞的大客廳和餐廳，寬敞通透。一間長輩房，貼心設計了衛生間。公衛也做到了干濕分離，干凈又衛生。

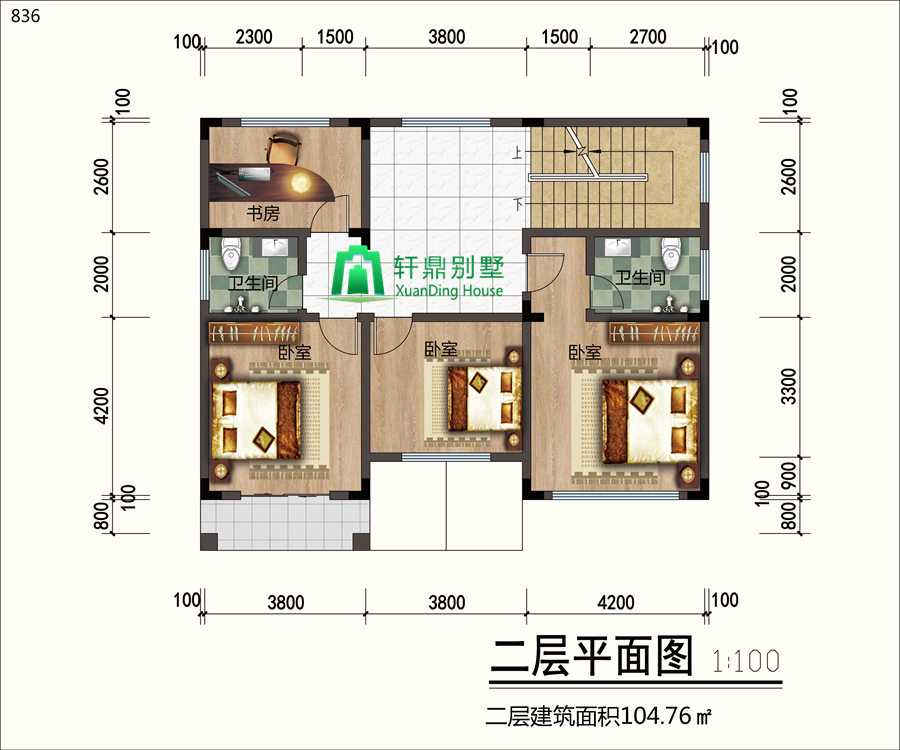

二層平面圖：客廳，臥室，書房，衛生間，陽臺。本層一共三間臥室，主次分明，打造舒適的居住環境。

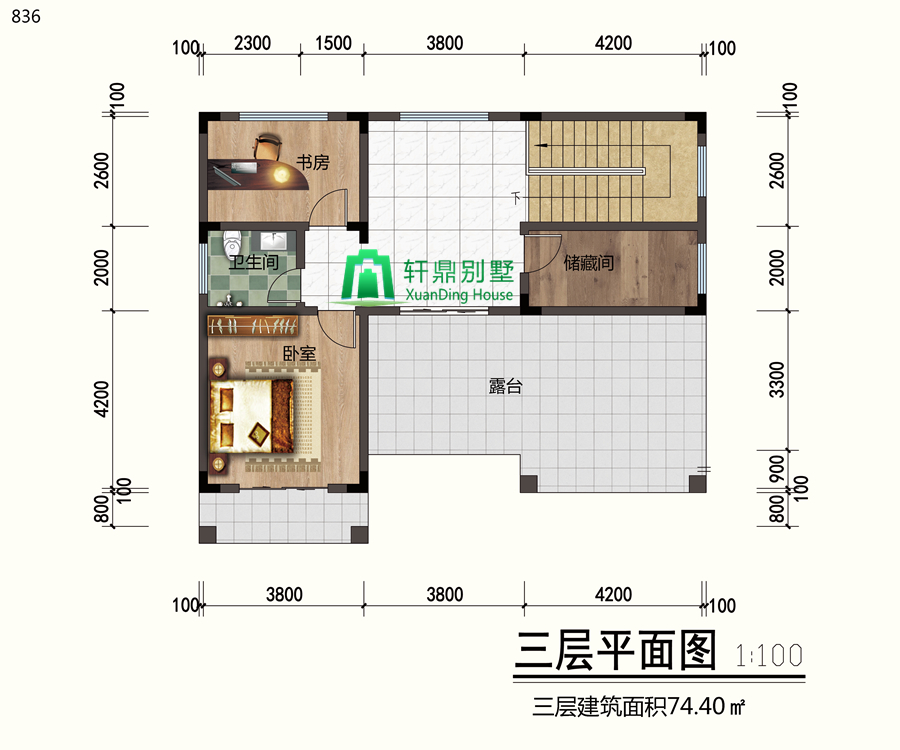

三層平面圖：臥室，書房，衛生間，儲藏間，露臺。搭配了書房的設計，為孩子或者成年人提供了安靜學習或者辦公的空間。同時臥室相連陽臺和觀景的大露臺，延伸室外活動平臺，提供休閑空間。

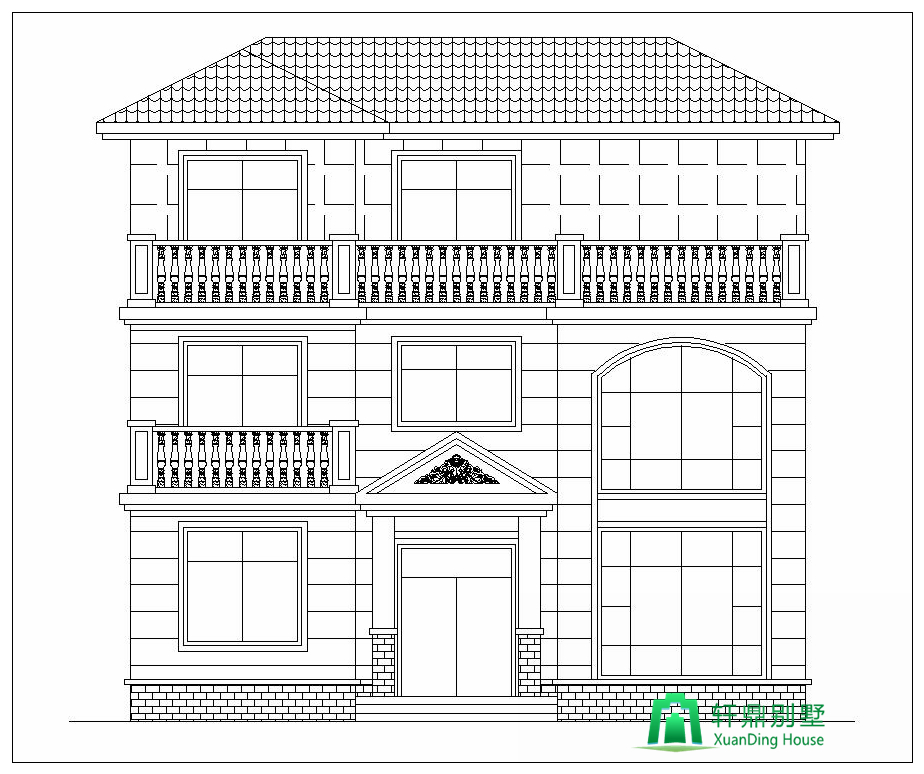

正立面圖：

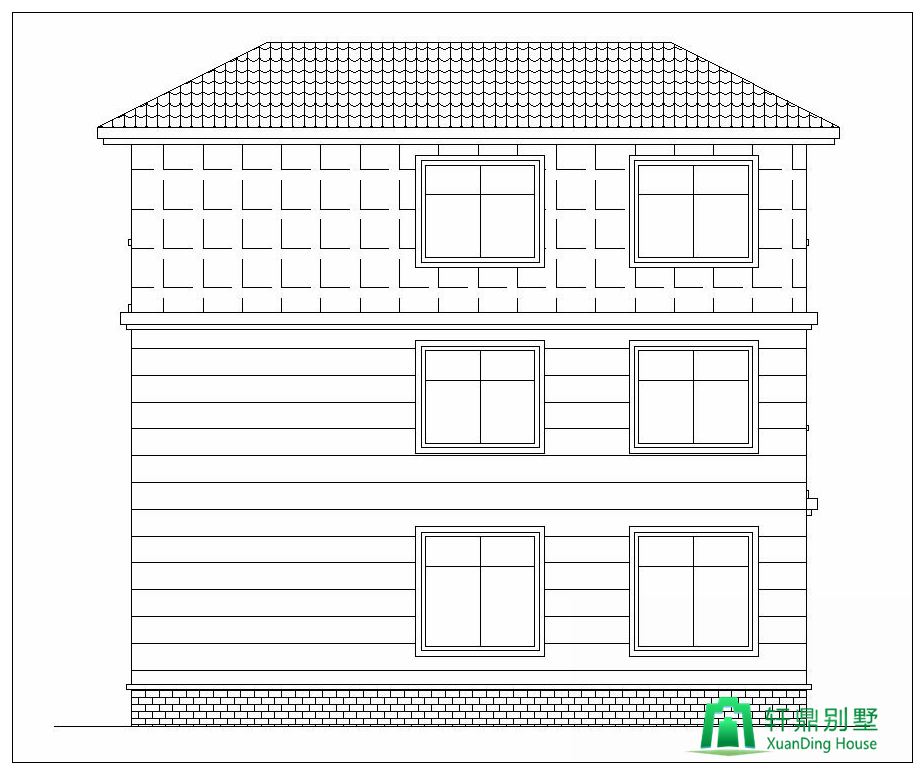

背立面圖：

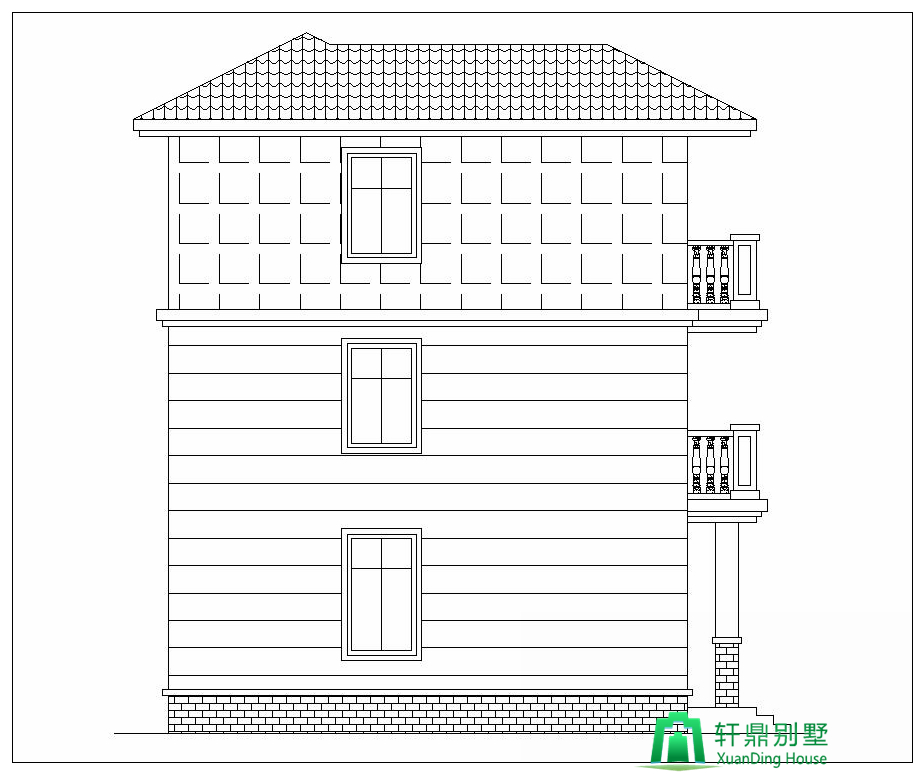

左立面圖：

右立面圖：
