圖紙為A3施工激光藍圖+ A4高清效果圖照片，不提供電子版，本套成品模板圖紙已經完善，不做任何修改，如需定制修改設計請點擊定制設計。

圖紙介紹：

廣東梅州季總占地160平新中式三層別墅設計圖。季總這款方案占地160平，一共九間臥室，每層帶有一處公衛。滿足家人的日常生活。房屋坡屋頂?shù)脑O(shè)計，層次分明，具有很強的設計感。外觀大面積的落地窗玻璃設計以及每層帶有多處的陽臺，保證了室內的通風采光，也提高了業主高品質的居住環境。左右兩側以及背面多開窗的設計，讓屋里別墅的立體感增強，通透感更加一分。這款自建房非常適合人口較多的家庭建造。含全套施工圖紙，圖紙齊全，請朋友們放心購買。

設計功能：

☑ 占地尺寸：12.5*14米

☑ 占地面積：159.19㎡

☑建筑面積：420.45㎡

☑ 建筑結構：框架結構

☑ 造價估算：45-50萬

☑ 一層建筑面積（包含外墻）：159.19㎡

注：占地面積為一層建筑面積（平面圖有標注）+外部臺階或連廊的面積，面寬為東西兩墻（包括墻體厚度） 的距離，進深為后墻到門樓柱子前端的距離。

施工參數：
建筑層數：地上3層，建筑總高度（到屋脊高度）：12.325米，建筑面積：420.45平方米。
結構體系：框架結構，抗震設防烈度七度，屋面為現澆混凝土屋面。
樓層層高：一層層高3.6米，二層層高3.3米，三層層高3.3米。

后期效果圖：

俯視效果圖：

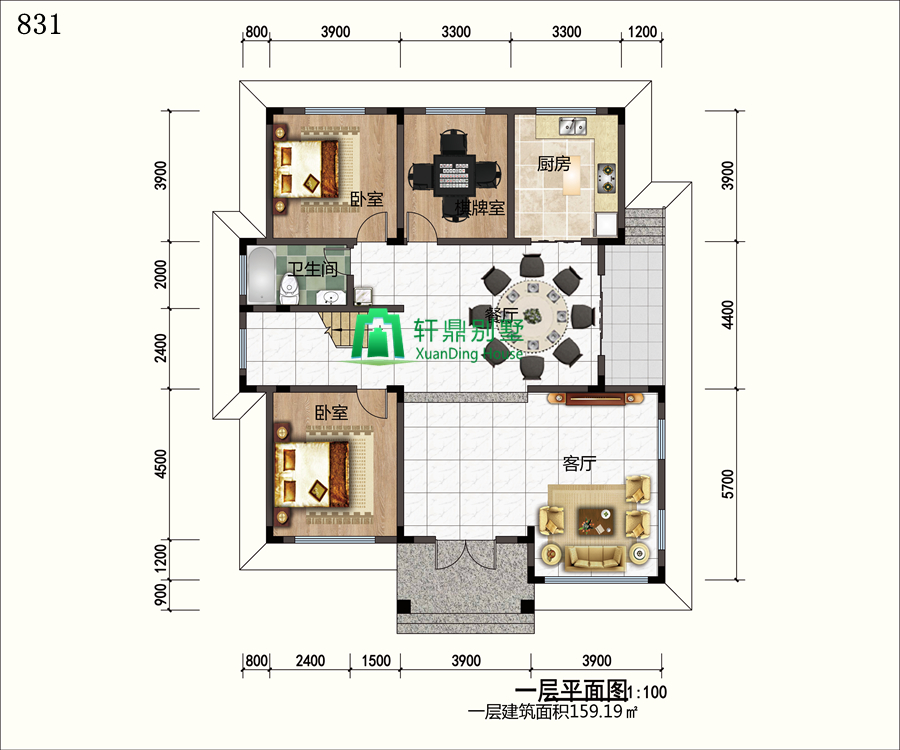

一層平面圖： 本層則是寬敞的客廳設計，為家人的日常和會客都提供了方便。客廳與餐廳處帶有踏步的設計，高低錯落有致。兩間臥室的設計，可做客臥和長輩房。棋牌室的設計無疑給家庭聚會帶來更多的樂趣。餐廳處留有推拉門的設計，符合農村建筑，方便到后花園。

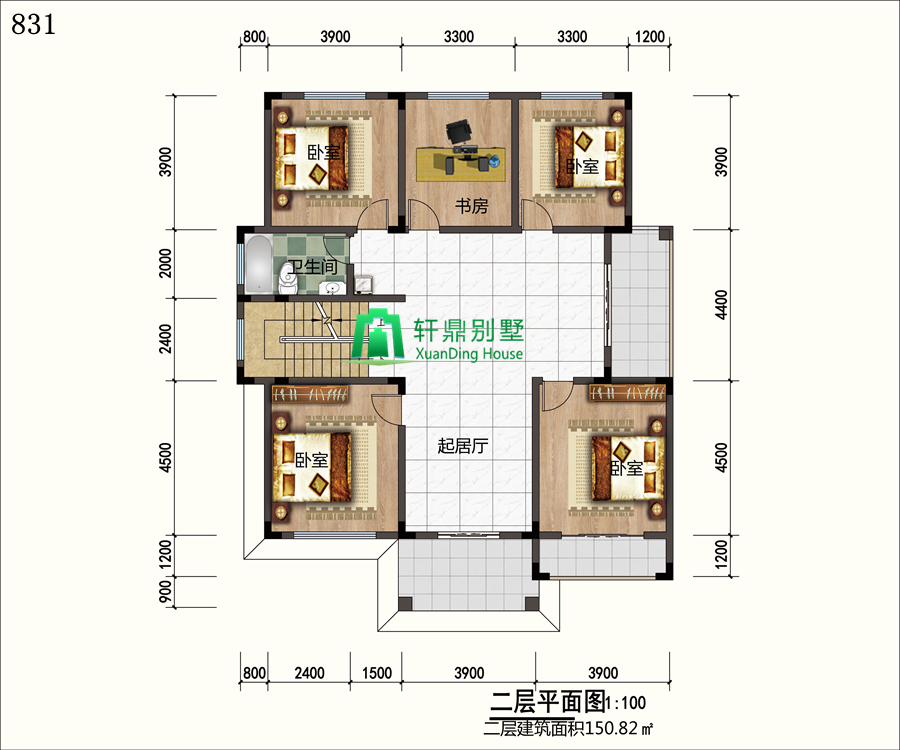

二層平面圖： 二樓以居住生活為主，一共四間臥室+一間公衛。為家人提供舒適的居住生活。多處陽臺的設計，通風效果極佳，晾曬衣物，欣賞花草方便。

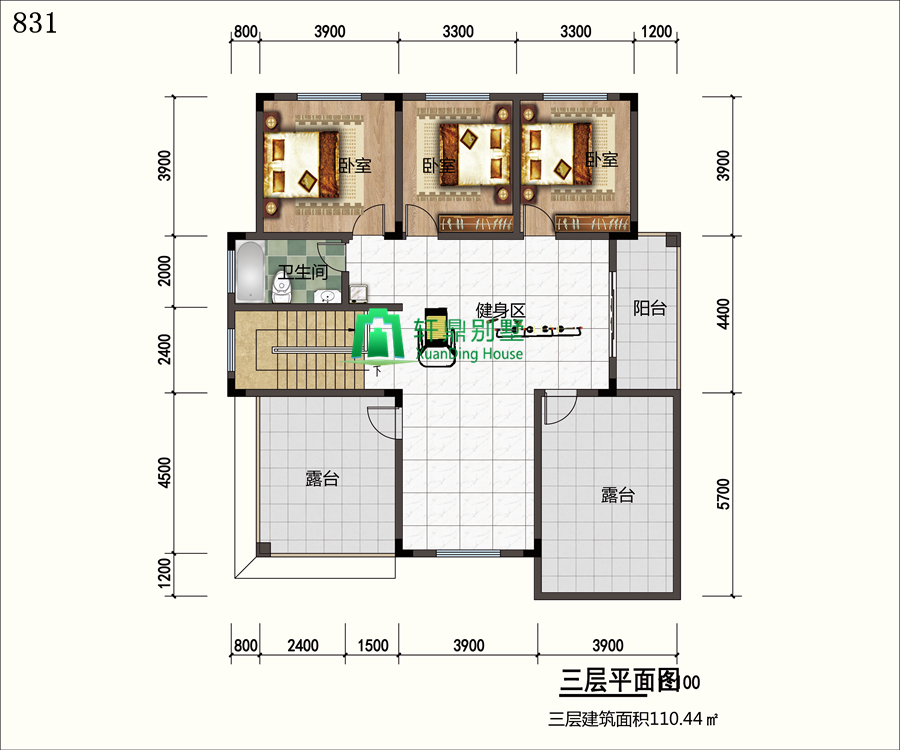

三層平面圖： 三樓三間臥室+一間公衛，人口再多也不用擔心臥室不夠用的問題了。妥妥的全部安排到位。還貼心的設計了健身區，方便業主日常的鍛煉身體。其余空間也是非常寬敞的，兩個露臺的設計，左邊晾曬衣物，右邊聚會燒烤，兩不誤。

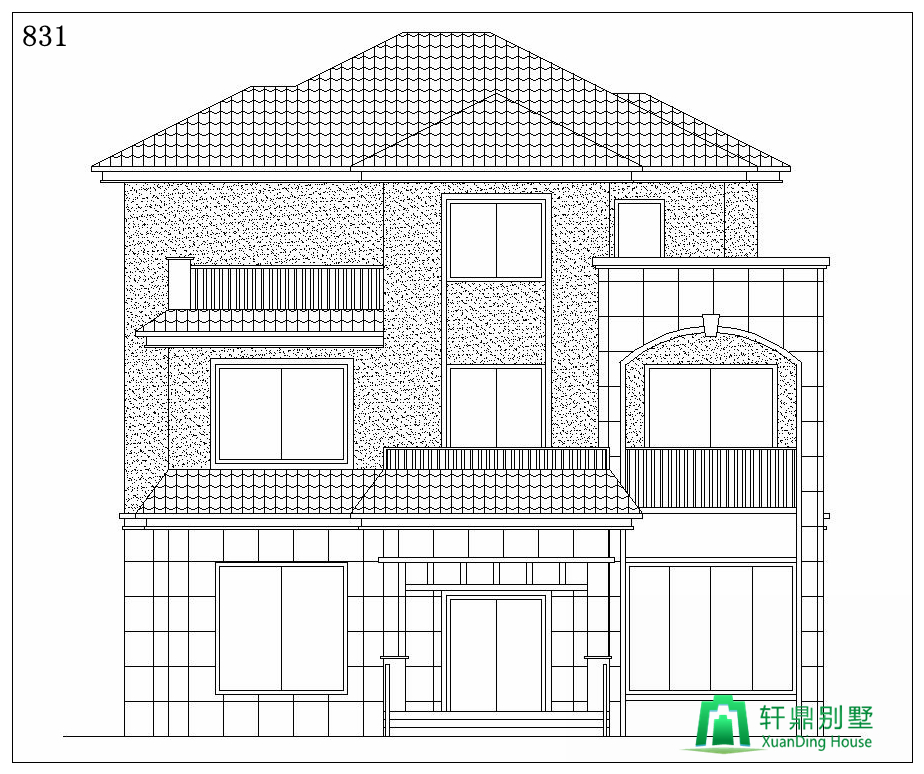

正立面圖：

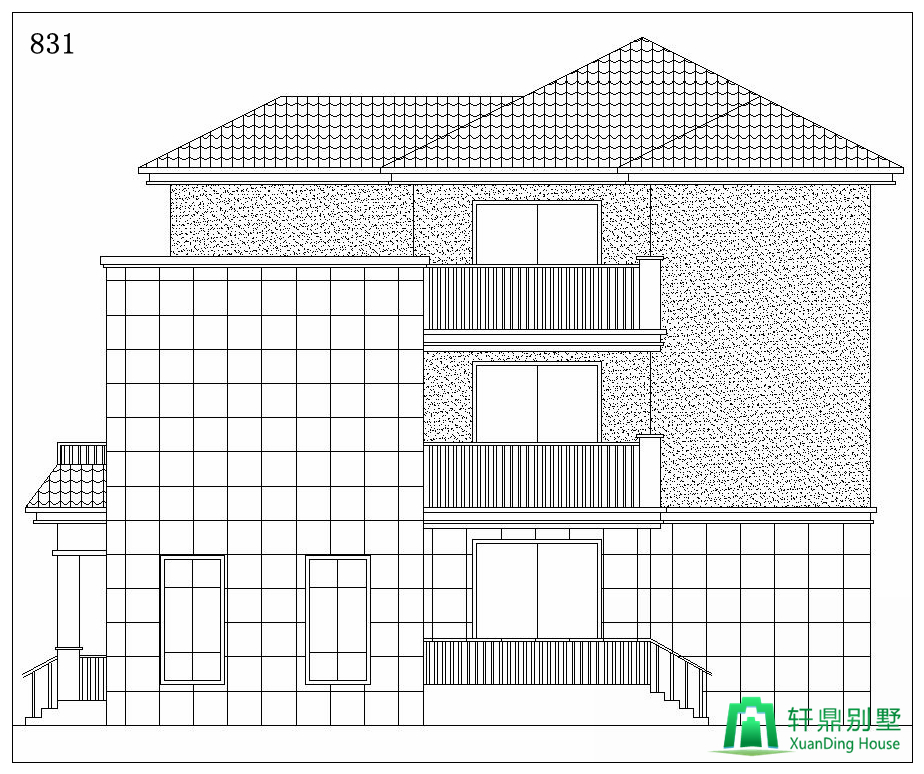

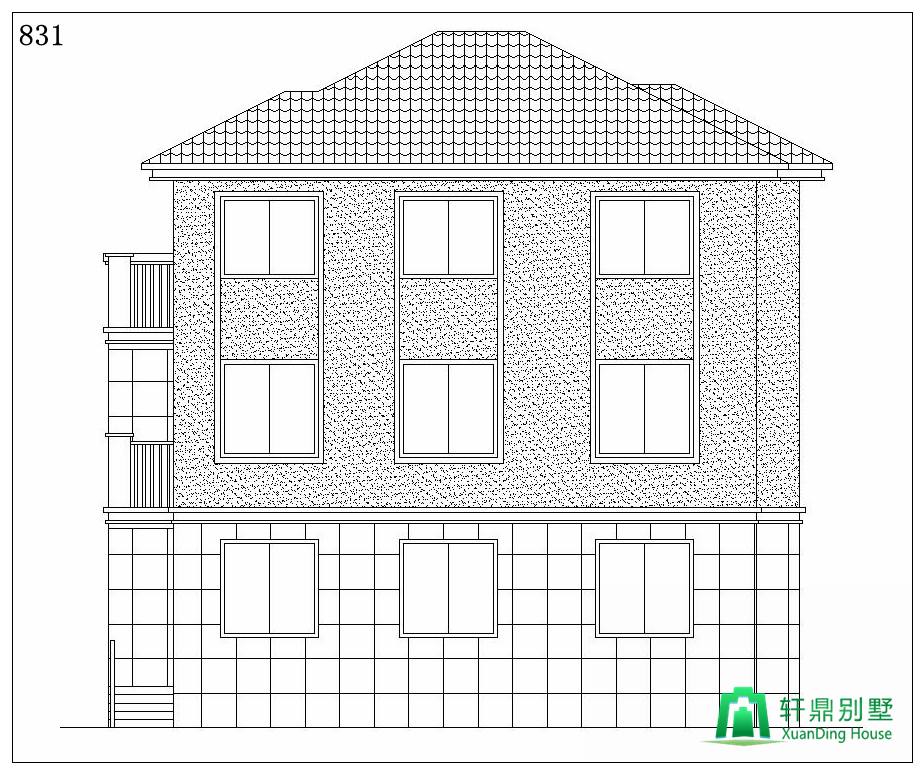

背立面圖：

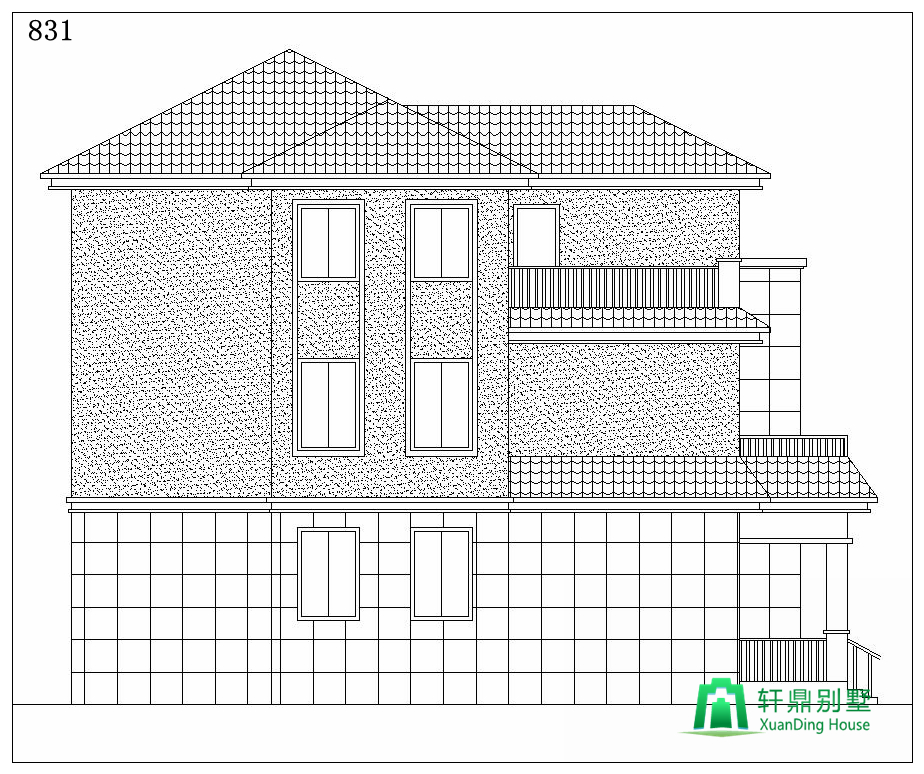

左立面圖：

右立面圖：
