圖紙為A3施工激光藍圖+ A4高清效果圖照片，不提供電子版，本套成品模板圖紙已經完善，不做任何修改，如需定制修改設計請點擊定制設計。

圖紙介紹：

浙江桐鄉鐘總14*16三層歐式別墅自建房設計案例。鐘總這套設計不管遠觀還是近看都是非常亮眼的。占地230平，框架結構。黃色真石漆外立面搭配玻璃元素，凸顯歐式時尚。線條流暢，富有朝氣。布局簡潔實用。寬敞的進門處，左右都帶有大方形柱子，展現業主家的莊嚴氣派，凸顯整棟別墅的氣質。紅色坡屋頂?shù)脑O計，不僅耐看，還有利于排水。兩個老虎窗的設計更是恰到好處。適合一家人居住，含全套施工圖紙，圖紙齊全，請放心購買。

設計功能：

☑ 占地尺寸：14*15.9米

☑ 占地面積：231.05㎡

☑ 建筑面積：641.52㎡

☑ 建筑結構：框架結構

☑ 造價估算：65-70萬

☑ 一層建筑面積（包含外墻）：231.05㎡

注：占地面積為一層建筑面積（平面圖有標注）+外部臺階或連廊的面積，面寬為東西兩墻（包括墻體厚度） 的距離，進深為后墻到門樓柱子前端的距離。

施工參數：
建筑層數：地上3層，建筑總高度（到屋脊高度）：14.685米，建筑面積：641.52平方米。
結構體系：框架結構，抗震設防烈度七度，屋面為現澆混凝土屋面。
樓層層高：一層層高4.2米，二層層高3.6米，三層層高3.6米。

后期效果圖：

背面效果圖：

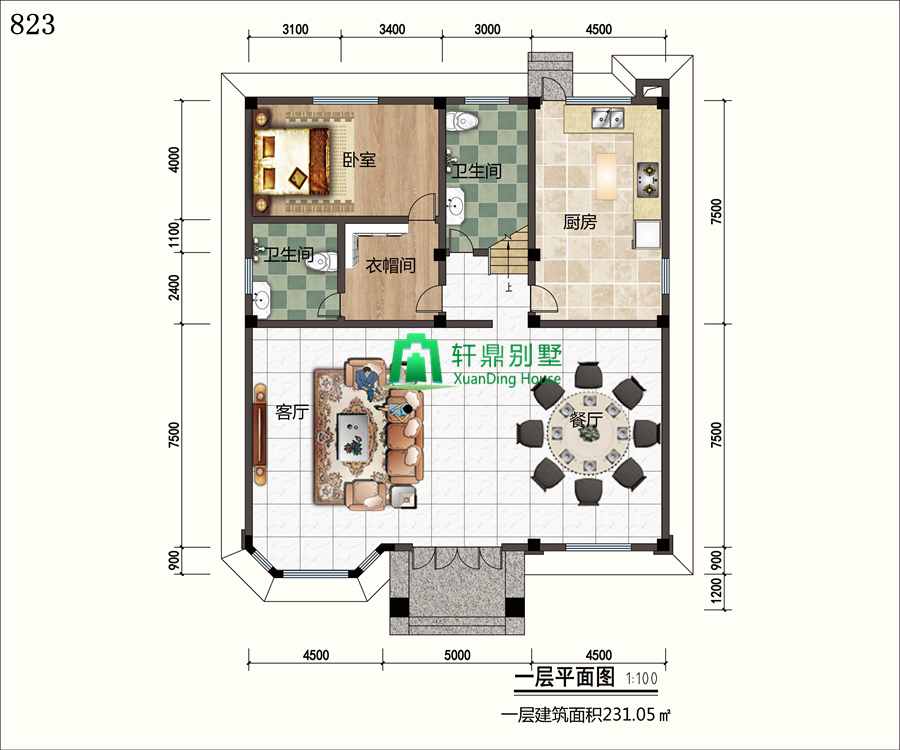

一層平面圖：設有客廳，餐廳，廚房，衛生間*2，臥室，衣帽間。客廳與餐廳空間非常寬敞，彰顯業主尊貴品質。接待朋友也被倍有面子。30平左右的大廚房，盡顯高超廚藝。套房的設計，為老人的居住提供了方便。

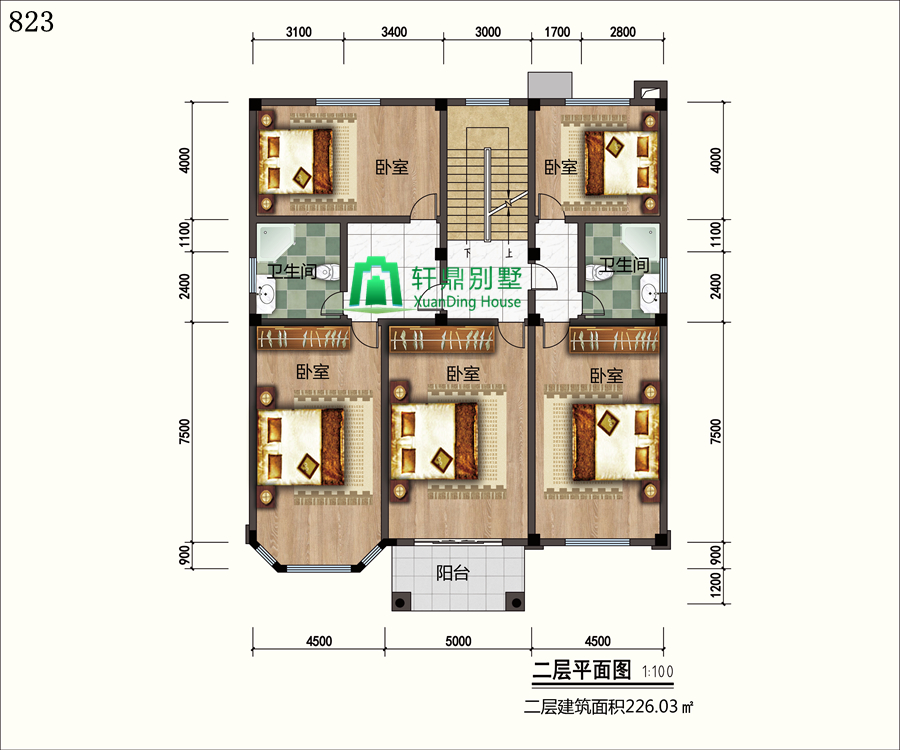

二層平面圖： 設有臥室*5，衛生間*2。五間臥室+兩間衛生間的合適，滿足日常的住宿所需。讓家人的生活舒適寬敞。

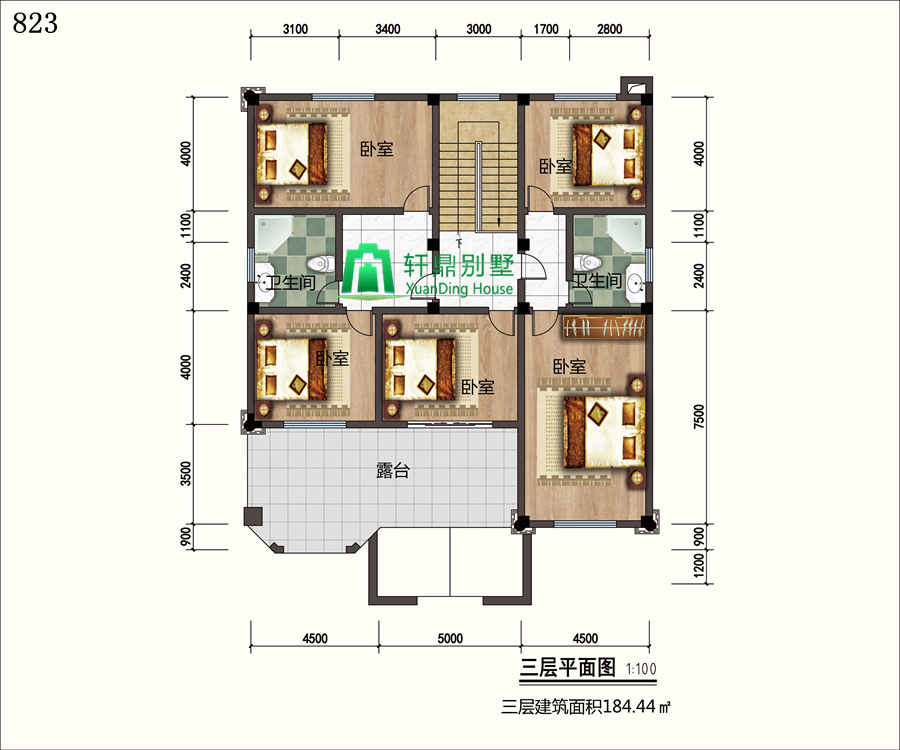

三層平面圖： 設有臥室*5，衛生間*2，露臺。左右形成套間，中間可做客臥。留更多的朋友在家住宿，也沒問題。大露臺設計，可盡享與家人下午茶時光。

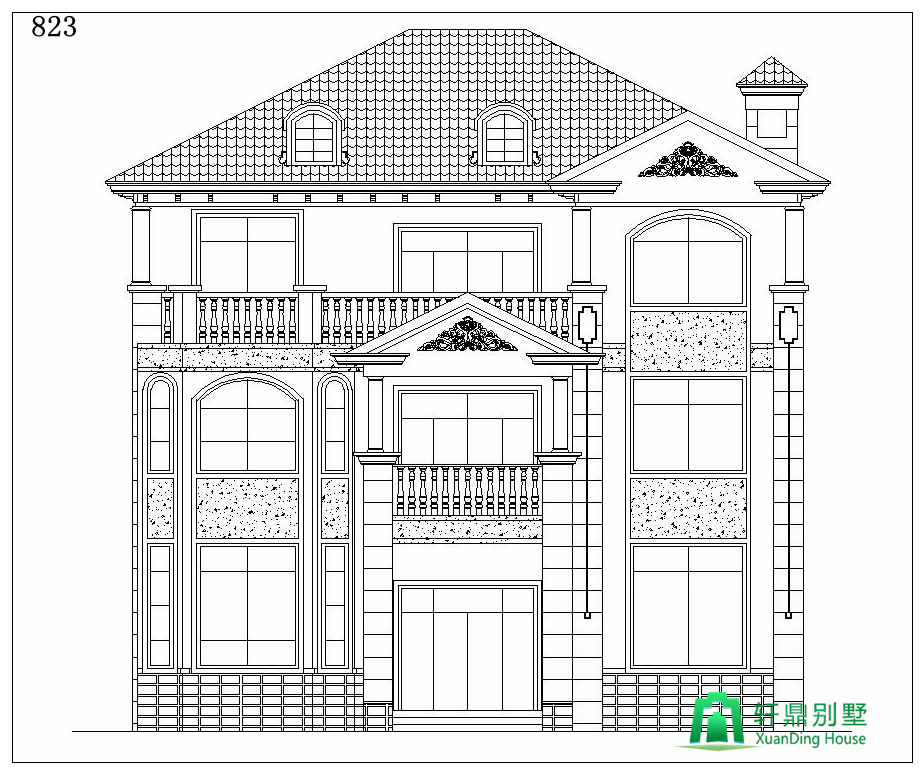

正立面圖：

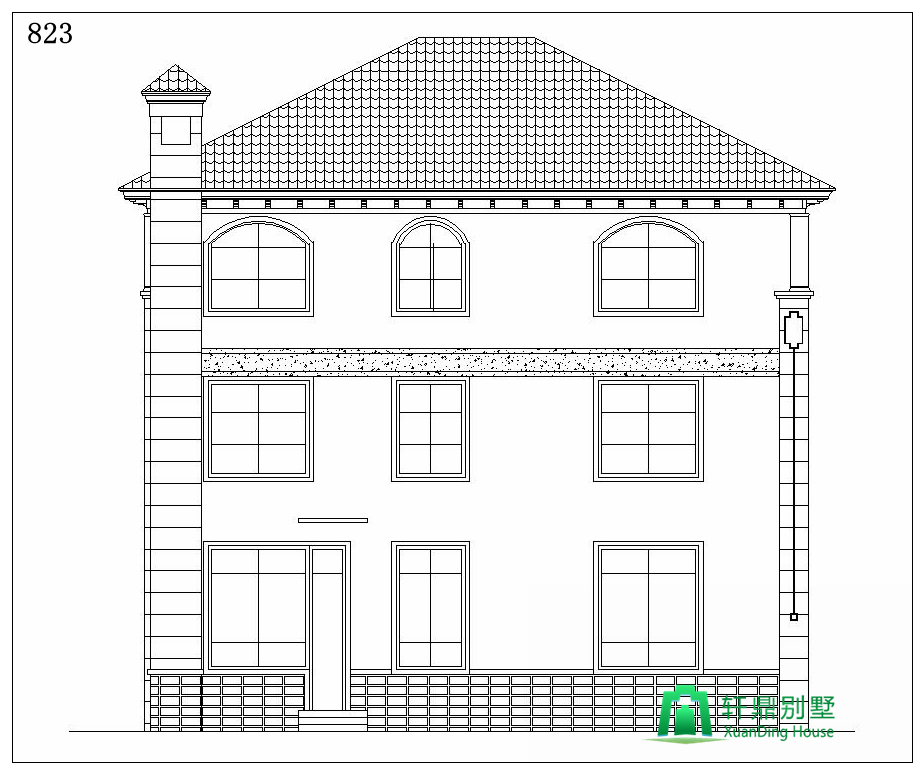

背立面圖：

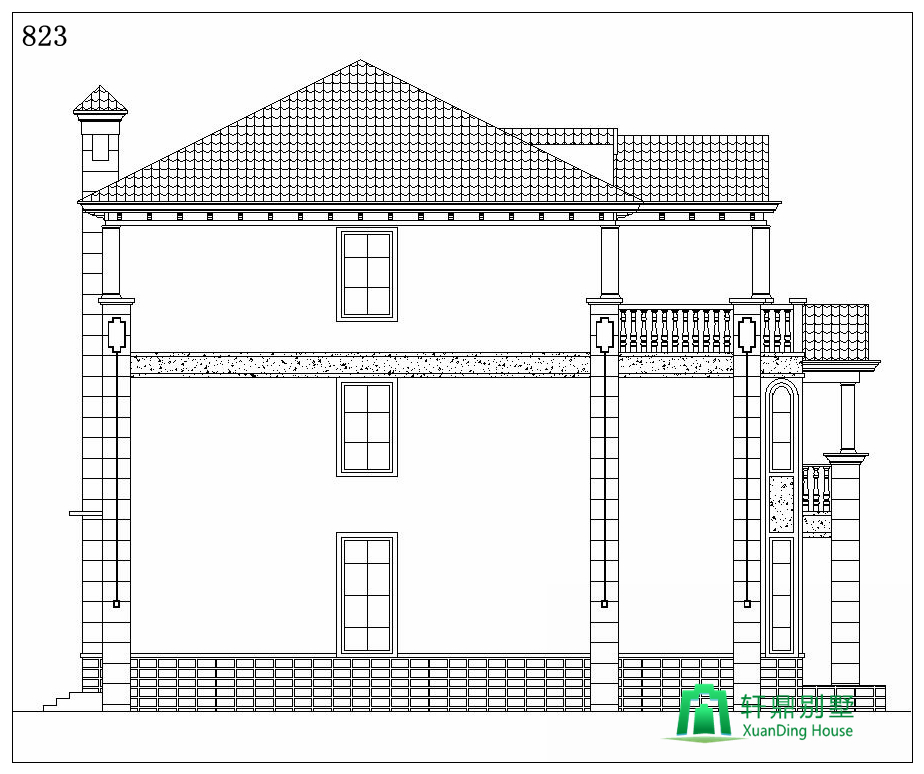

左立面圖：

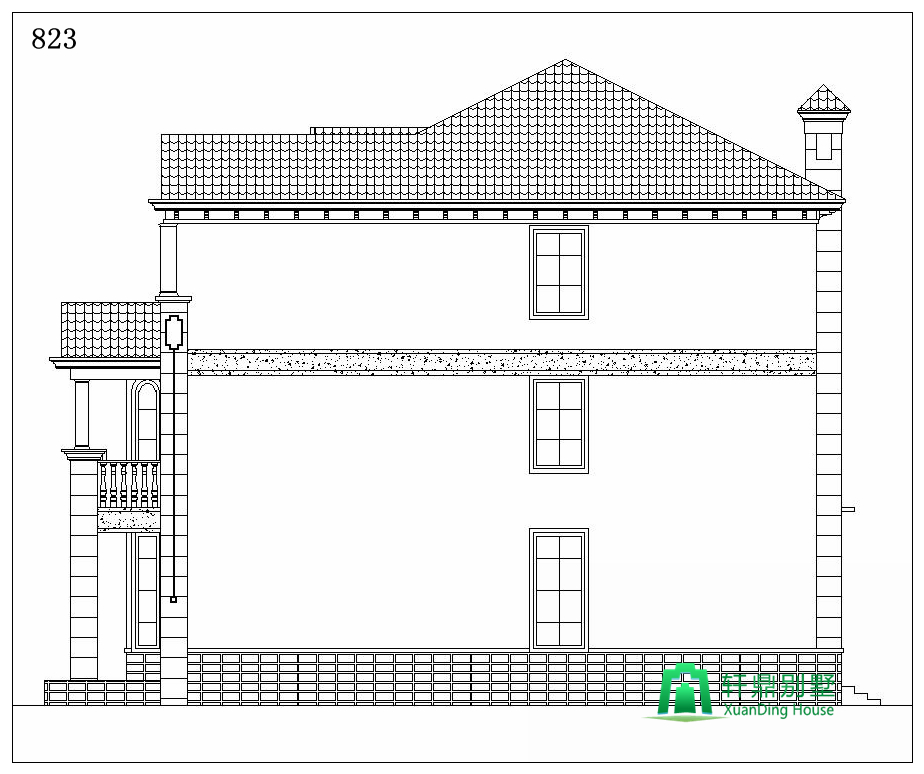

右立面圖：
