圖紙為A3施工激光藍圖+ A4高清效果圖照片，不提供電子版，本套成品模板圖紙已經完善，不做任何修改，如需定制修改設計請點擊定制設計。

圖紙介紹：

云南曲靖陳總三層歐式別墅自建房設計案例。陳總通過網頁聯系到軒鼎建筑，想設計一棟農村自建房， 占地125平左右，面寬11.5，進深10.6米以上。向工作人員提供了房屋的位置信息。本套房屋外觀多個角度采用方柱設計，不僅有支撐的作用，還能凸顯別墅的立體感。別墅外觀大面積的淺灰色真石漆搭配紅色坡屋頂，建筑更加時尚。門廳拱形結構設計，讓入戶大廳更加大氣，左右兩邊的窗戶也是拱形設計，相互對應，不僅采光好，室內也更加的敞亮。整體的設計沒有太多復雜的浮雕設計，用簡單的線條也能勾勒出歐式別墅的美感。造價低，適合普通家庭建造，是一款非常不錯的農村自建房設計方案。

設計功能：

☑ 占地尺寸：11.64*10.54米

☑ 占地面積：107.54㎡

☑ 建筑面積：302.4㎡

☑ 建筑結構：磚混結構

☑ 造價估算：30-35萬

☑ 一層建筑面積（包含外墻）：116.49㎡

注：占地面積為一層建筑面積（平面圖有標注）+外部臺階或連廊的面積，面寬為東西兩墻（包括墻體厚度） 的距離，進深為后墻到門樓柱子前端的距離。

施工參數：
建筑層數：地上3層，建筑總高度（到屋脊高度）：12.608米，建筑面積：302.4平方米。
結構體系：磚混結構，抗震設防烈度七度，屋面為現澆混凝土屋面。
樓層層高：一層層高3.6米，二層層高3.3米, 三層層高3.3米。

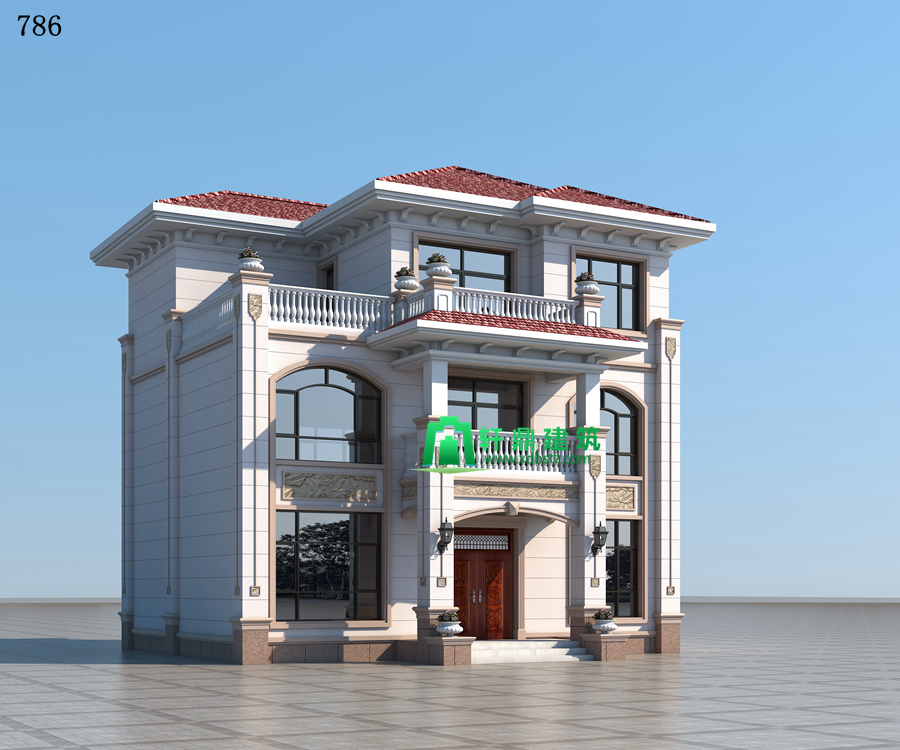

后期效果圖：

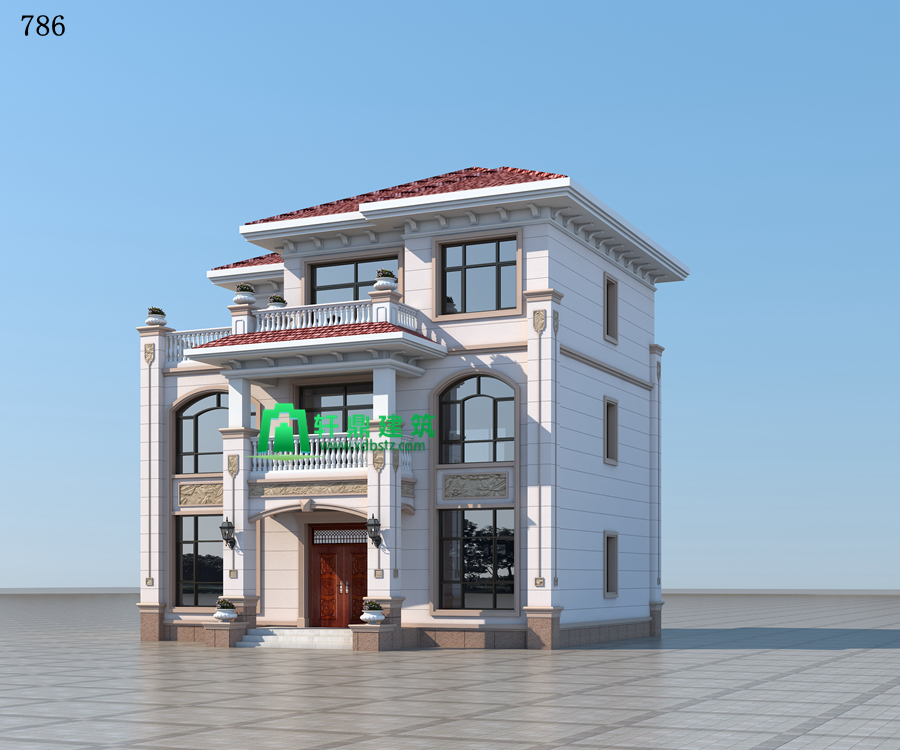

側面效果圖：

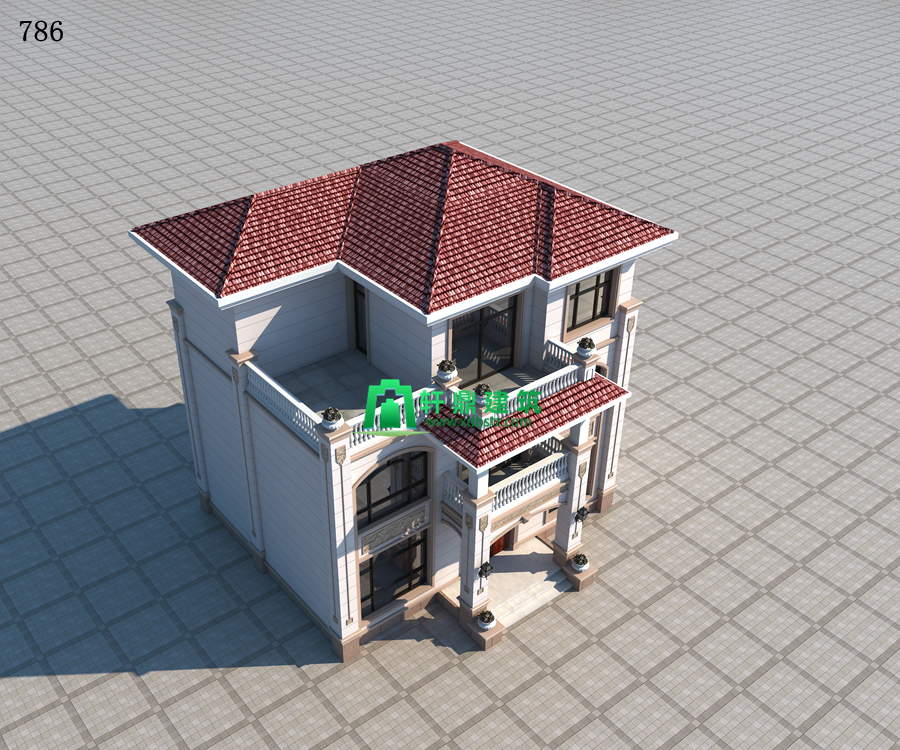

俯視效果圖：

背面效果圖：

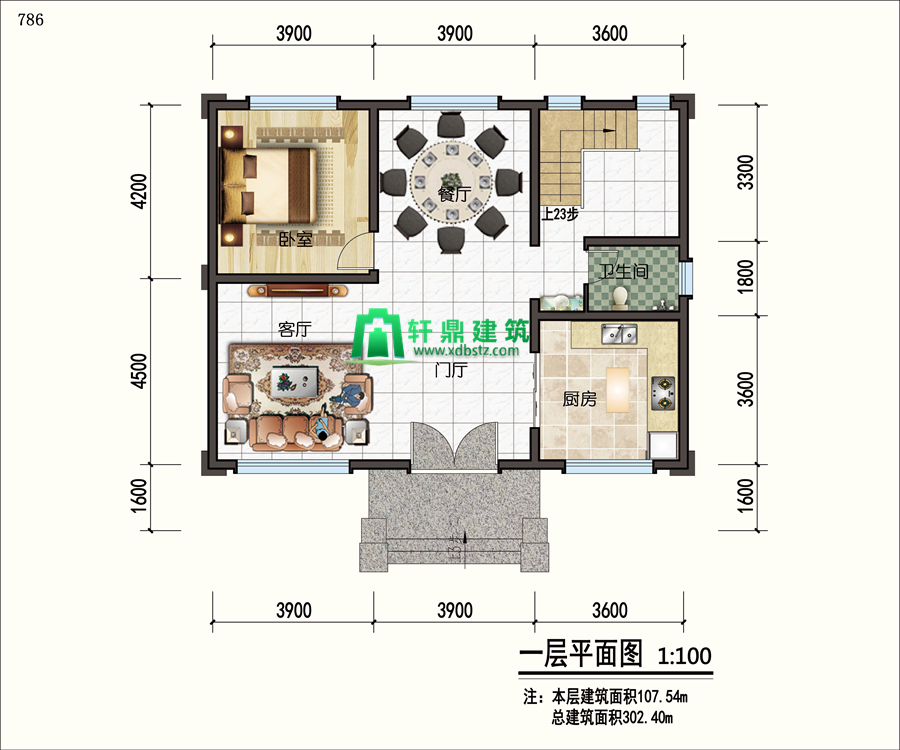

一層平面圖：一樓基本的設計布局，客廳，餐廳，廚房，臥室，衛生間。滿足一家人的生活需求，打造更加舒適的生活空間。

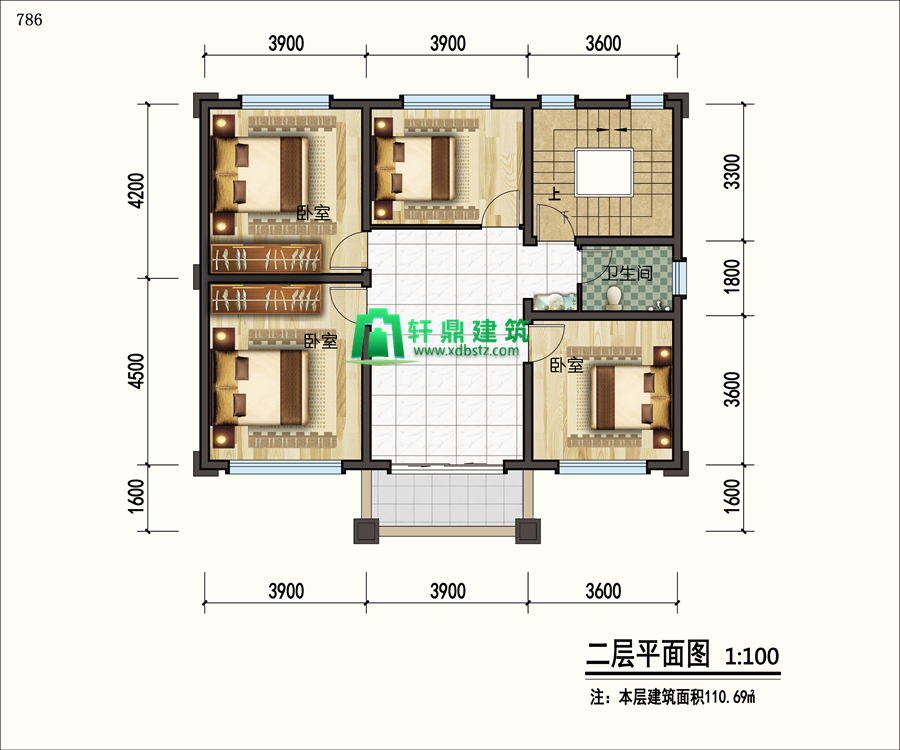

二層平面圖：四間臥室，公衛，起居廳，陽臺。除了一家人的生活住宿外，還能留出客房，生活空間更加便捷。起居廳連接陽臺，室內空間流通性好，陽光充足的午后，打開推拉門，盡情享受室外的自然美景，沐浴陽光。

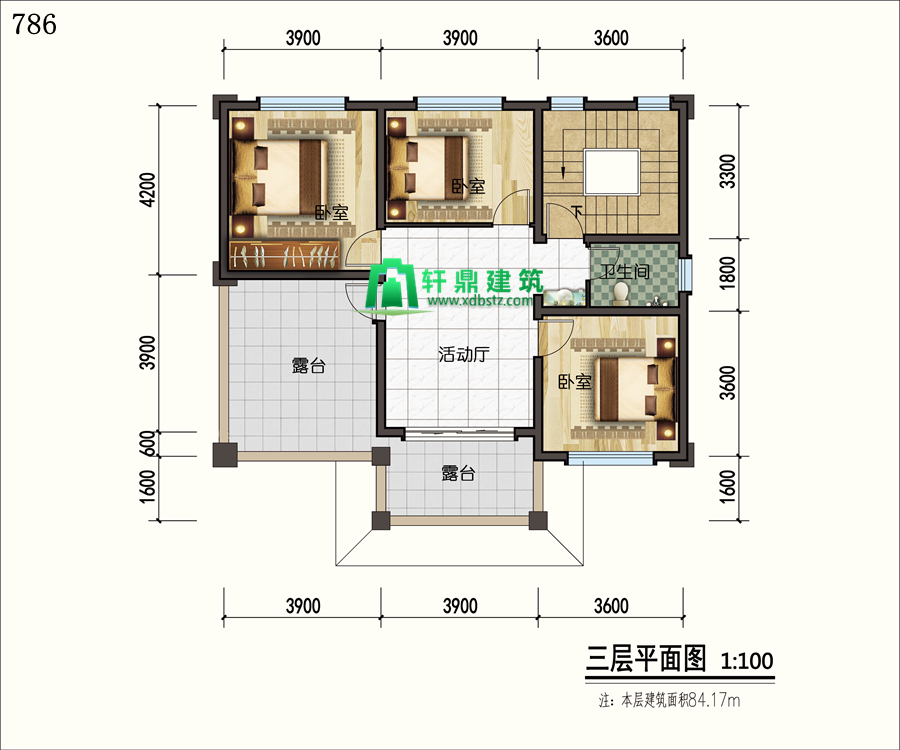

三層平面圖：本層戶型與二樓基本相同。三間臥室，起居廳，衛生間。多了一個獨立大露臺，也延伸了室外的活動空間，為家人打造了更加寬敞的休閑活動。傍晚，忙碌了一天，與家人坐在露臺吹吹晚風，簡直是太愜意了。

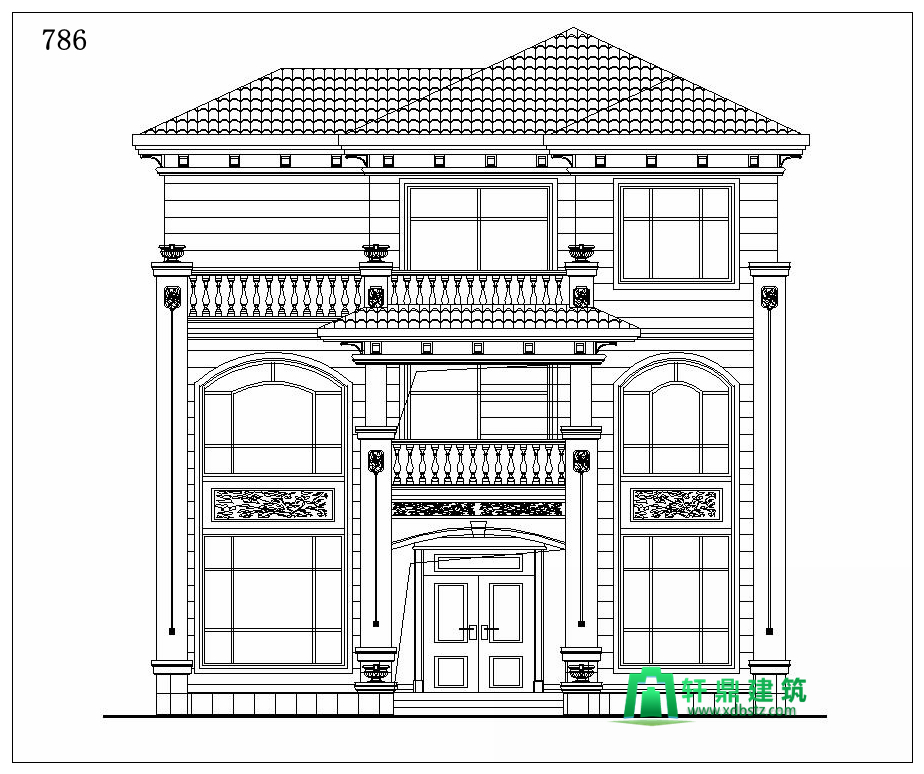

正立面圖：

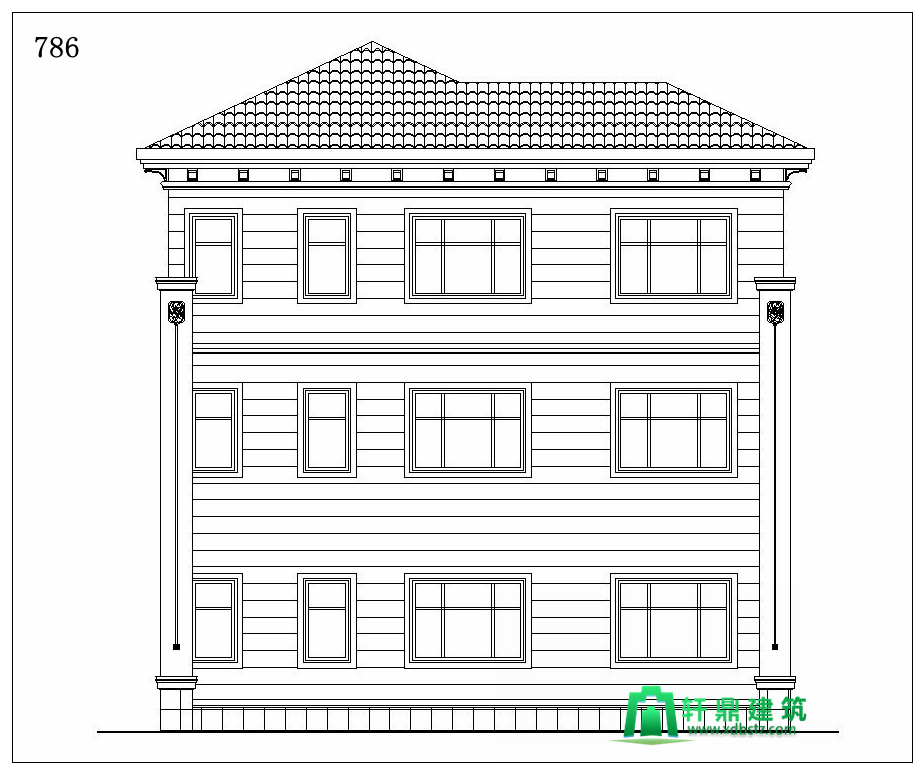

背立面圖：

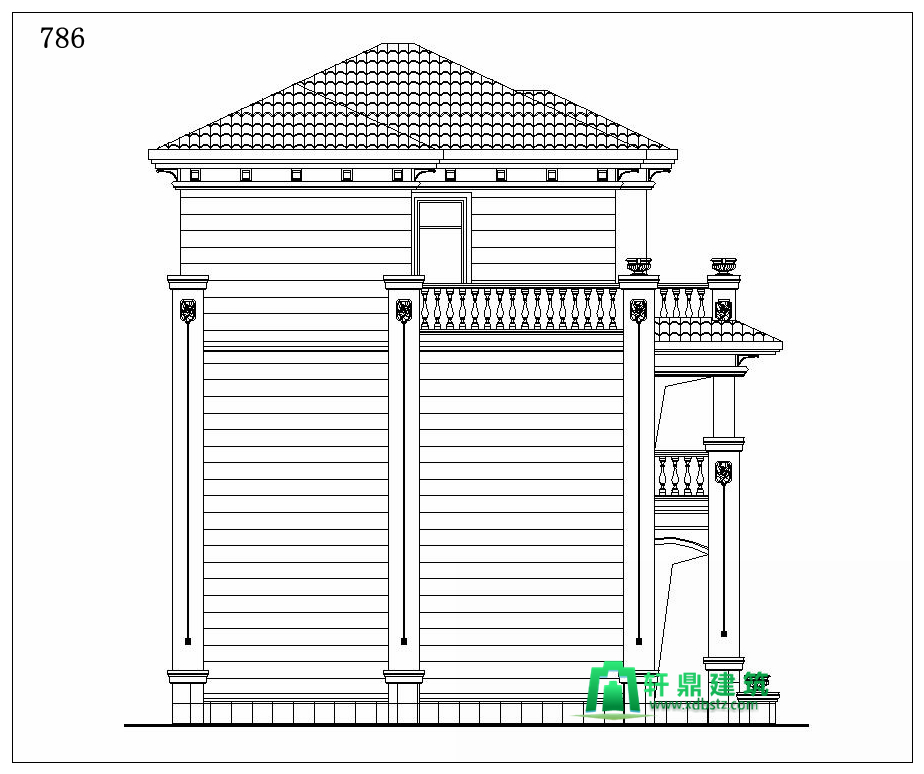

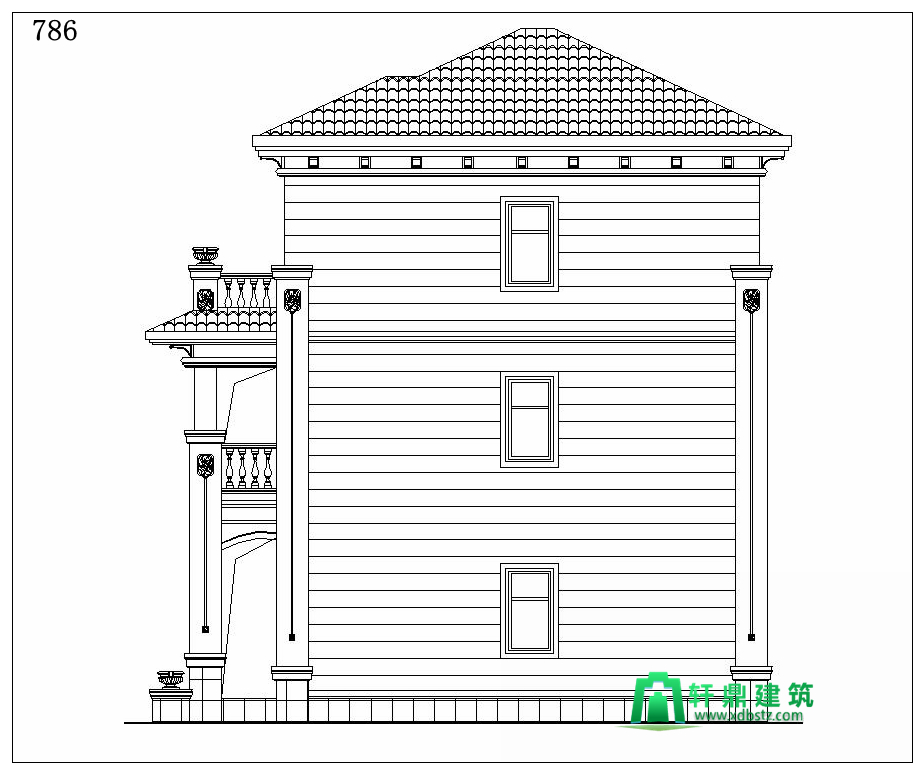

左立面圖：

右立面圖：
