圖紙為A3施工激光藍圖+ A4高清效果圖照片，不提供電子版，本套成品模板圖紙已經完善，不做任何修改，如需定制修改設計請點擊定制設計。

圖紙介紹：

浙江嘉興顧總歐式三層別墅自建房設計案例。顧總房屋設計需求：需設計一款面寬11.5，進深10.3米，門廳要在2米左右三層自建房。雖自己有了簡單的設計構思，但最終的方案圖，外觀圖以及施工圖都是需要設計公司來做進一步的優化設計。此款設計風格是歐式設計，紅色的坡屋頂設計，格外亮眼好看，不僅造型簡單好看，而且還能防寒，更帶有大露臺，為業主創造更寬敞的戶外空間。外觀落地窗設計，讓室內的采光更加充裕，通風效果也良好。別墅外墻大面積米色真石漆，非常溫馨。雖然是歐式設計，但是整棟房屋設計并沒有太繁瑣，每根方柱搭配落花浮雕就能將歐式設計凸顯的淋漓盡致，看起來也是非常的簡約，符合現代設計的審理念，適合普通家庭建造，內含全套施工圖紙，圖紙齊全，請放心夠買。

設計功能：

☑ 占地尺寸：10.9*13.7米

☑ 占地面積：121.61㎡

☑ 建筑面積：350.97㎡

☑ 建筑結構：磚混結構

☑ 造價估算：35-40萬

☑ 一層建筑面積（包含外墻）：116.49㎡

注：占地面積為一層建筑面積（平面圖有標注）+外部臺階或連廊的面積，面寬為東西兩墻（包括墻體厚度） 的距離，進深為后墻到門樓柱子前端的距離。

施工參數：
建筑層數：地上3層，建筑總高度（到屋脊高度）：13.844米，建筑面積：350.97平方米。
結構體系：磚混結構，抗震設防烈度七度，屋面為現澆混凝土屋面。
樓層層高：一層層高3.6米，二層層高3.2米,三層層高3.2米。

后期效果圖：

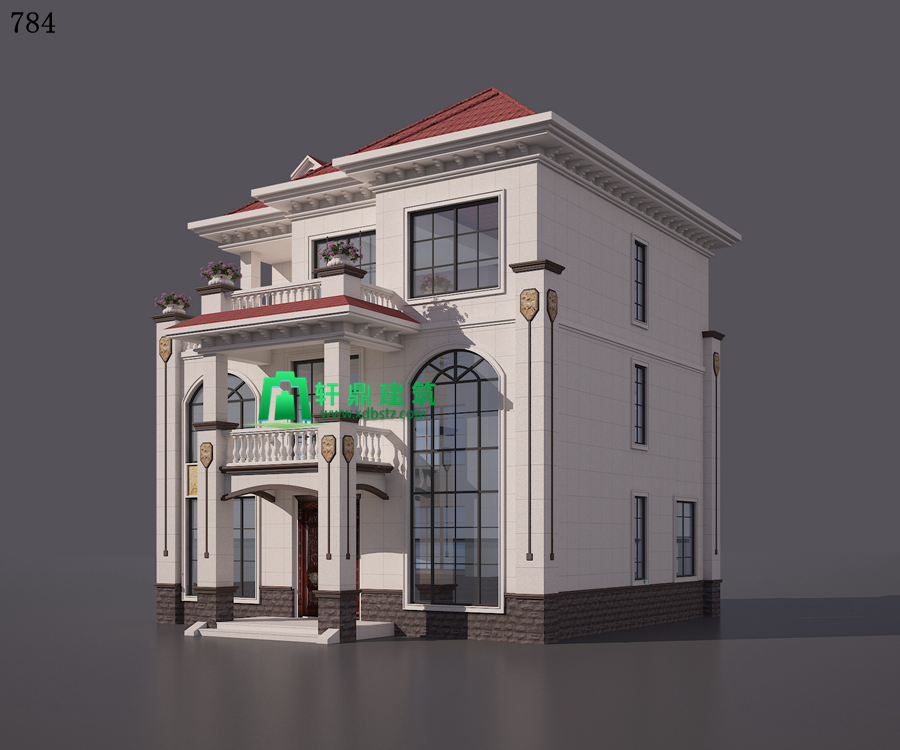

側面效果圖：

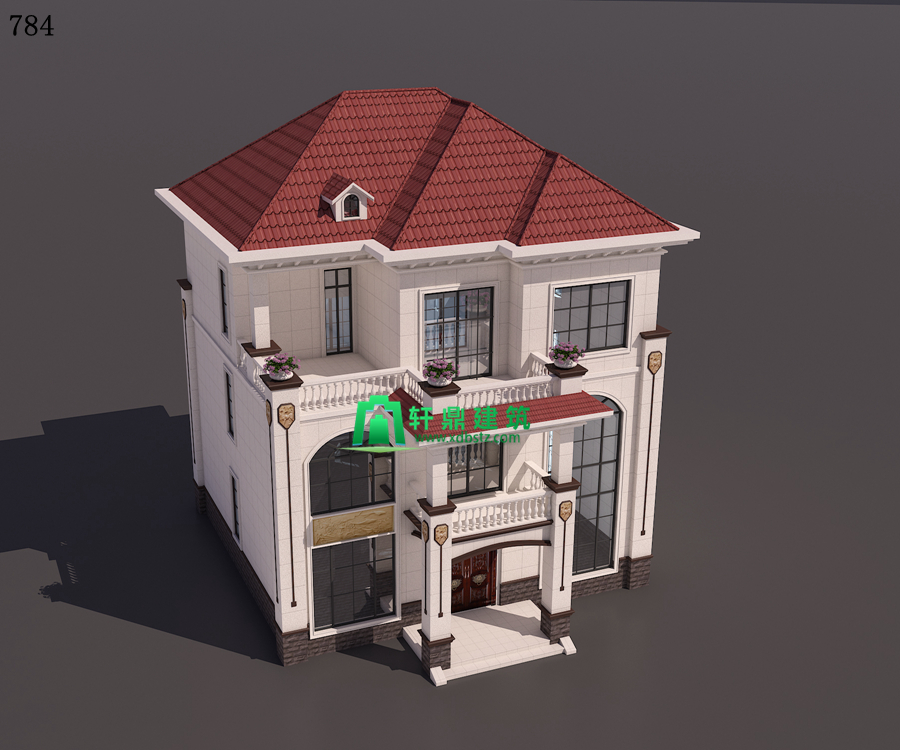

俯視效果圖：

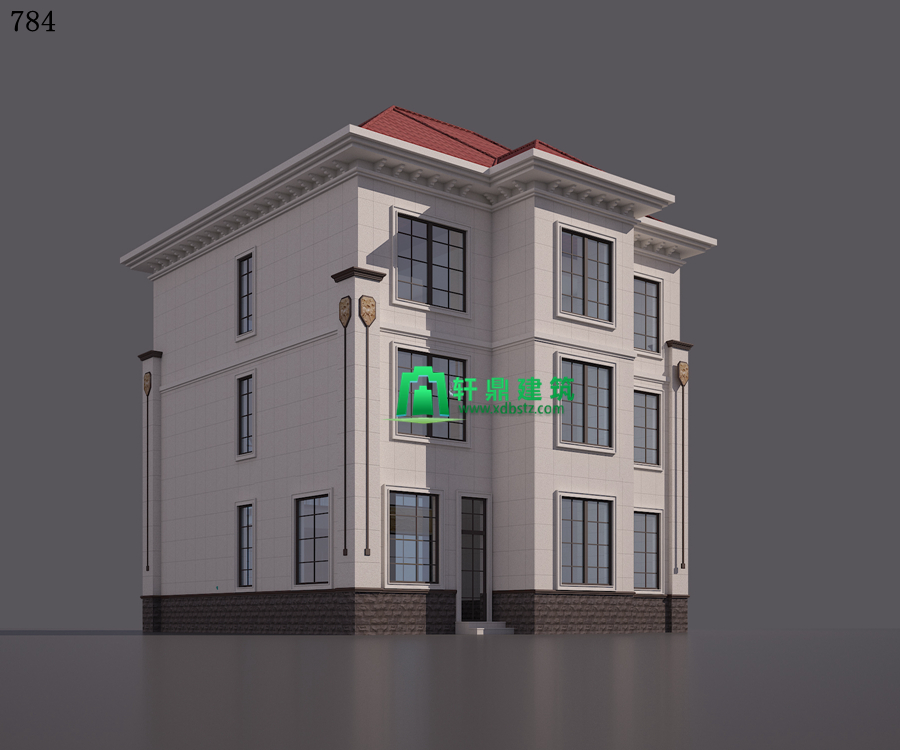

背面效果圖：

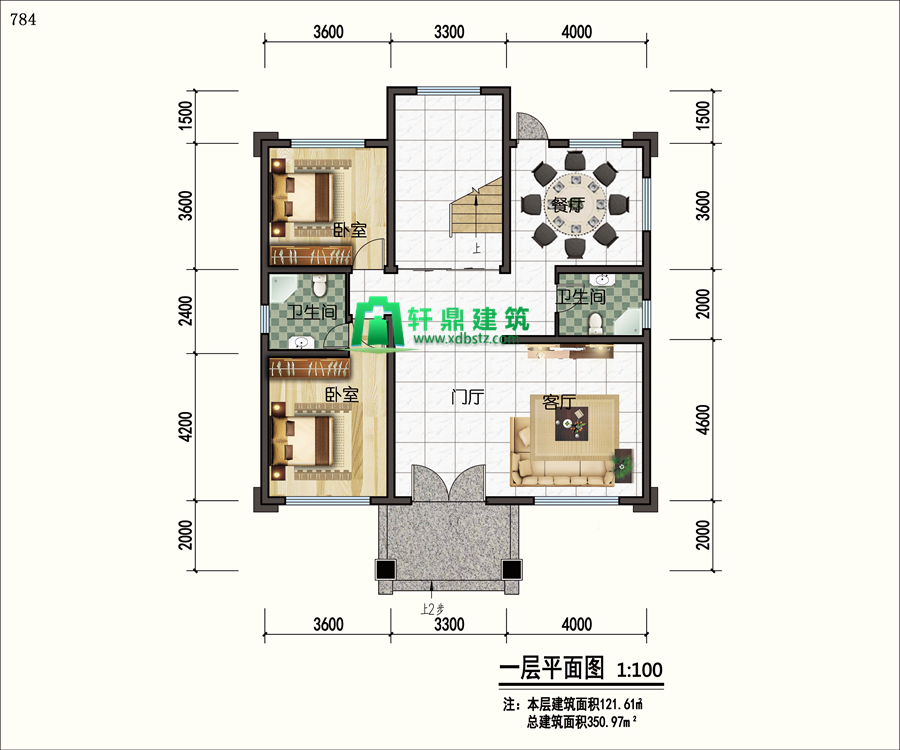

一層平面圖：一樓設有客廳，餐廳，臥室，臥室（衛），衛生間。此款戶型設計廚房為另建造。寬敞的大客廳用來接待親朋好友。老人房設在一層，帶有獨立的衛生間，方便老人的日常起居，也省去了爬樓梯的麻煩。餐廳處留有后門，方便業主后花園進出。

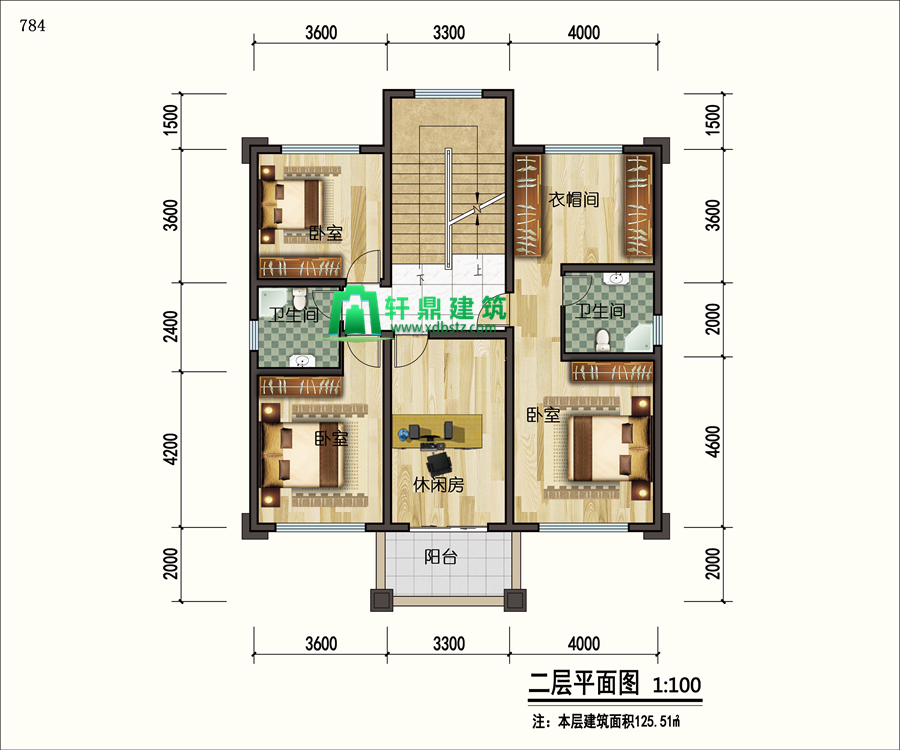

二層平面圖：一共三間臥室，其中兩間可滿足更多住宿需求。另一間為多功能臥室，不僅配有獨立的衛生間還有衣帽間，為業主提供生活舒適感，衣帽間增大了臥室的空間面積，也顯得室內布局更加大氣。書房僅連陽臺，工作休閑之余，眺望遠方，放松身心。

三層平面圖：一間臥室緊鄰公共衛生間，讓家人圣生活更加方便。同樣有一間多功能臥室，除了衛生間，衣帽間還增加了兒童房，寬敞的生活空間。獨立的大露臺，為家庭聚會提供了更多的選擇空間。

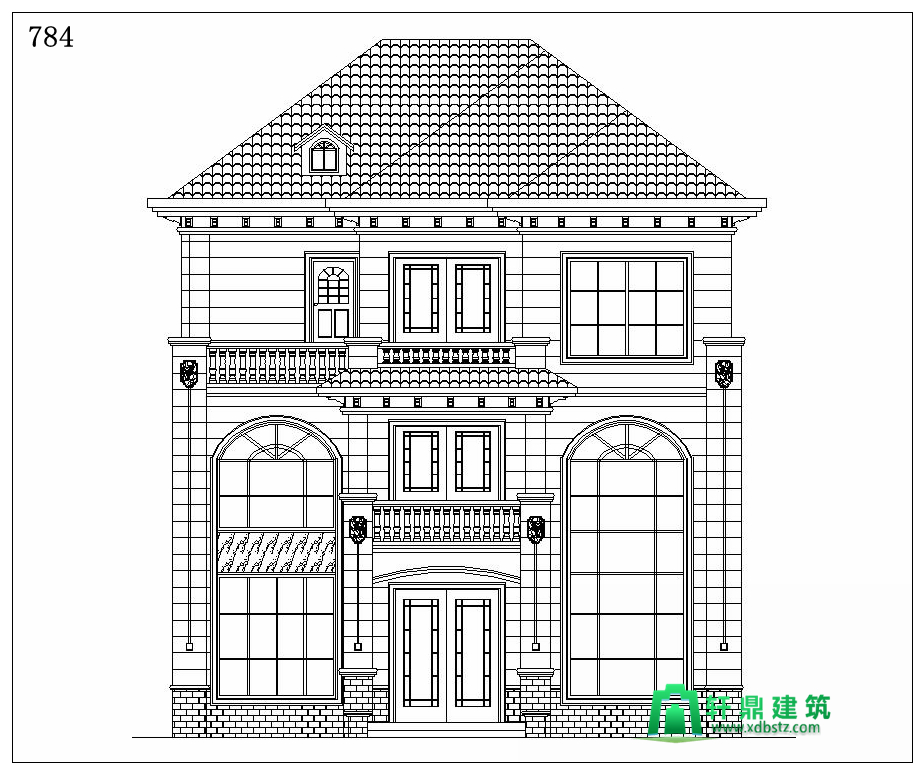

正立面圖：

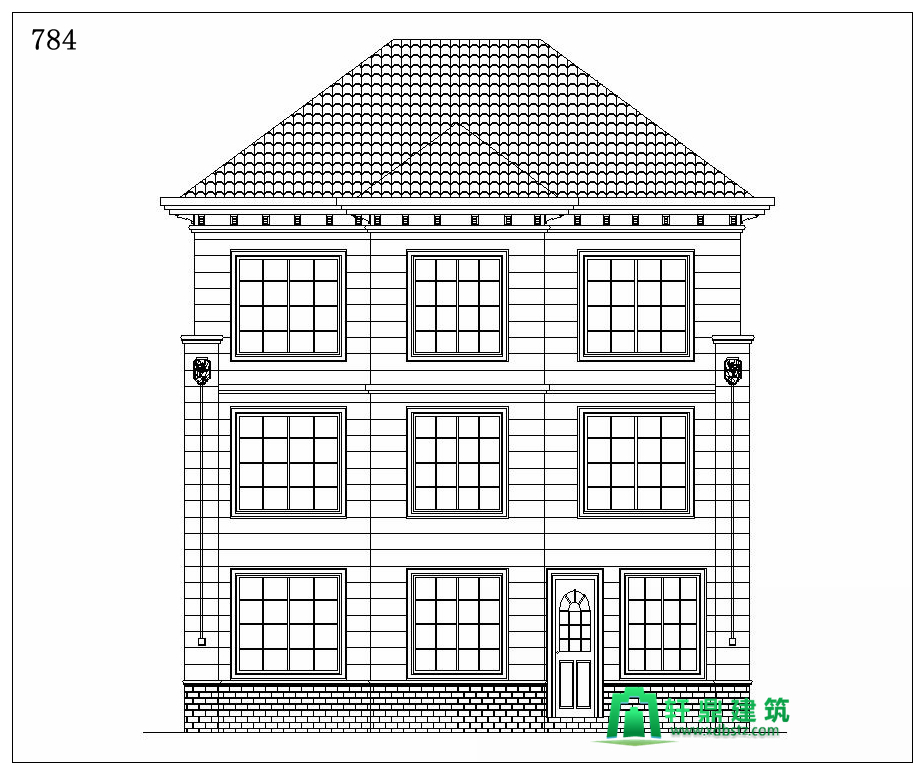

背立面圖：

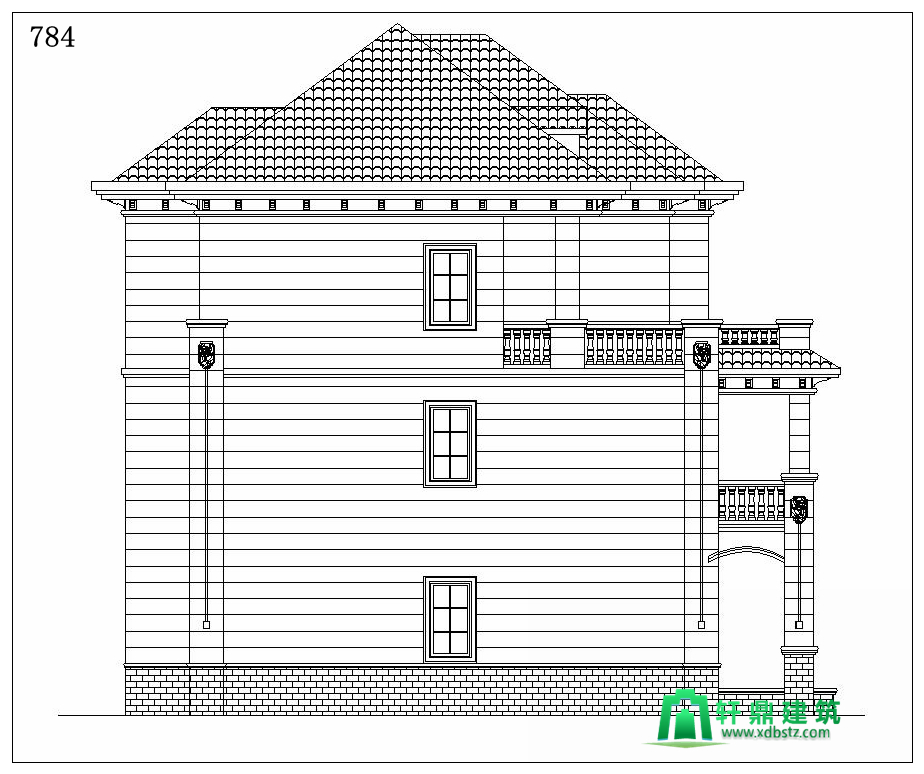

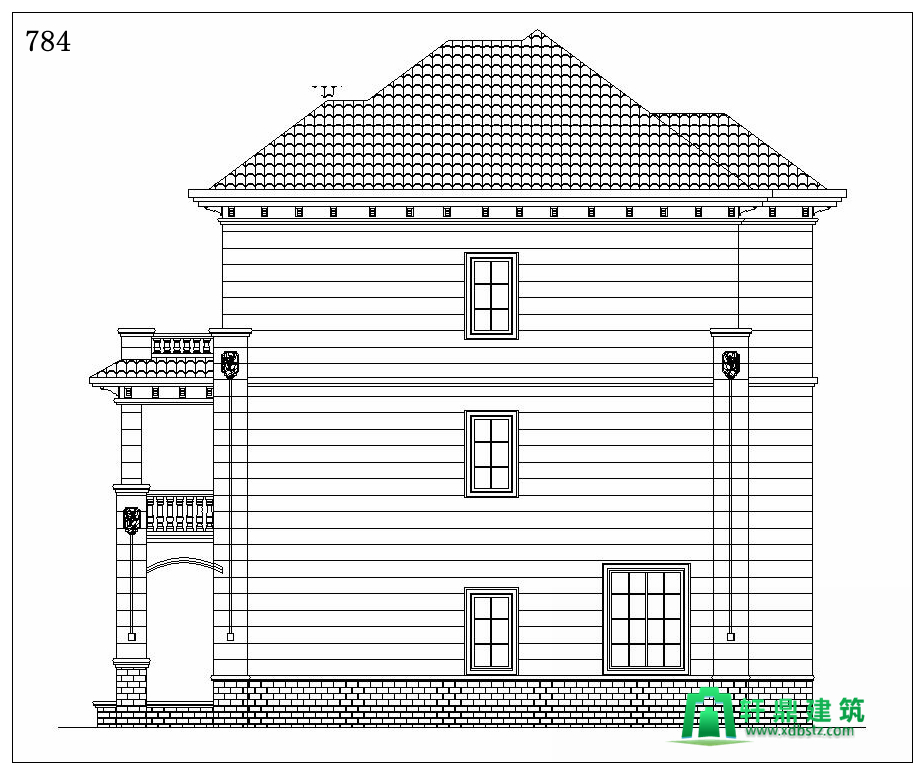

左立面圖：

右立面圖：
