圖紙為A3施工激光藍圖+ A4高清效果圖照片，不提供電子版，本套成品模板圖紙已經完善，不做任何修改，如需定制修改設計請點擊定制設計。

圖紙介紹：

三層中式別墅自建房設計圖，小戶型，外觀配色協調，造型美觀溫馨，內部布局合理，室內采光通風情況良好，臥室也較多，帶兩個露臺，整體設計很有民族風格。

設計功能：

☑ 占地尺寸：7.8x13.2米

☑ 占地面積：95.02㎡

☑ 建筑面積：258.62㎡

☑ 建筑結構：框架結構

☑ 造價估算：30-35萬

☑ 一層建筑面積（包含外墻）：95.02㎡

注：占地面積為一層建筑面積（平面圖有標注）+外部臺階或連廊的面積，面寬為東西兩墻（包括墻體厚度） 的距離，進深為后墻到門樓柱子前端的距離。

施工參數：
建筑層數：地上2層，建筑總高度（到屋脊高度）：12.707米，建筑面積：258.62平方米。
結構體系：框架結構，抗震設防烈度七度，屋面為現澆混凝土屋面。
樓層層高：一層層高3.1米，二層層高3.1米，三層層高3.1米。

正面效果圖：

側面效果圖：

俯視效果圖：

背面效果圖：

一層平面圖：

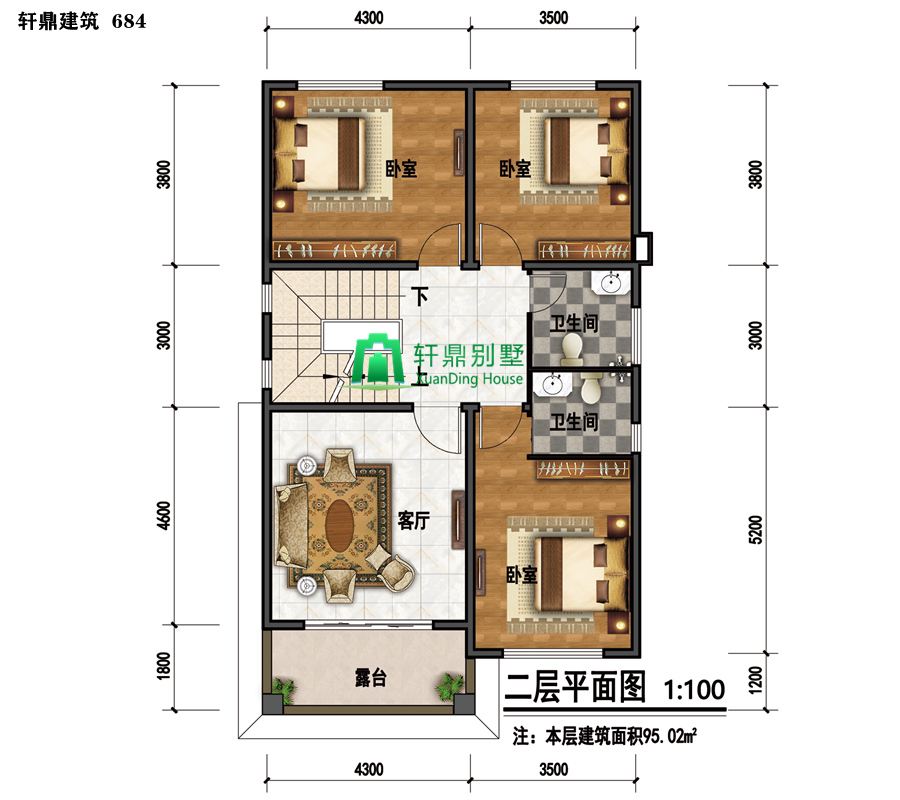

二層平面圖：

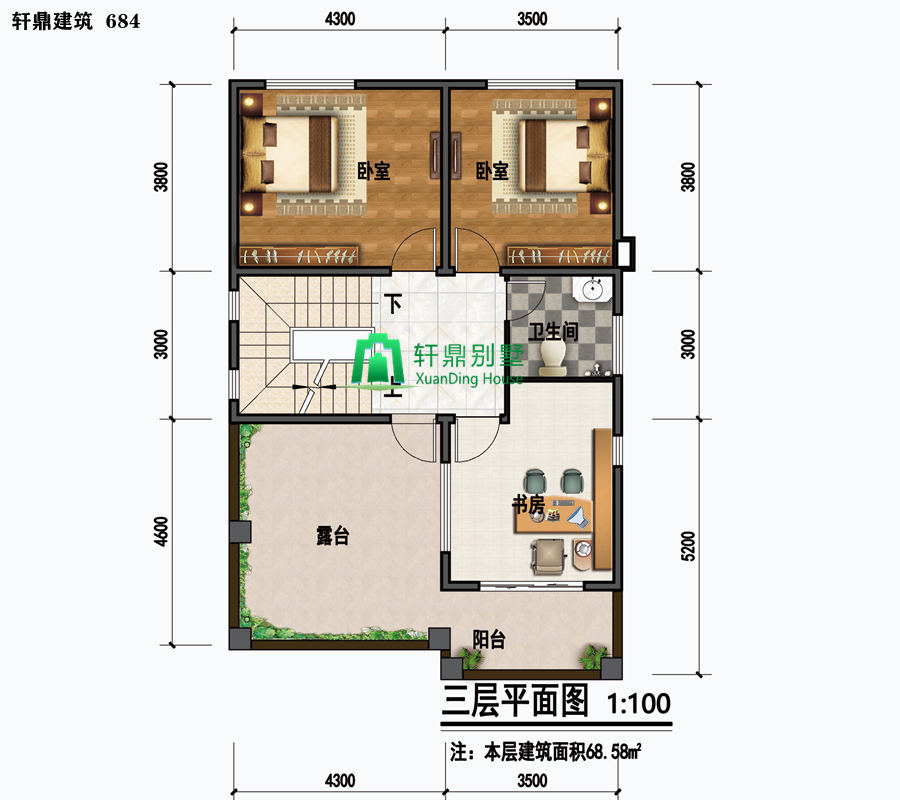

三層平面圖：

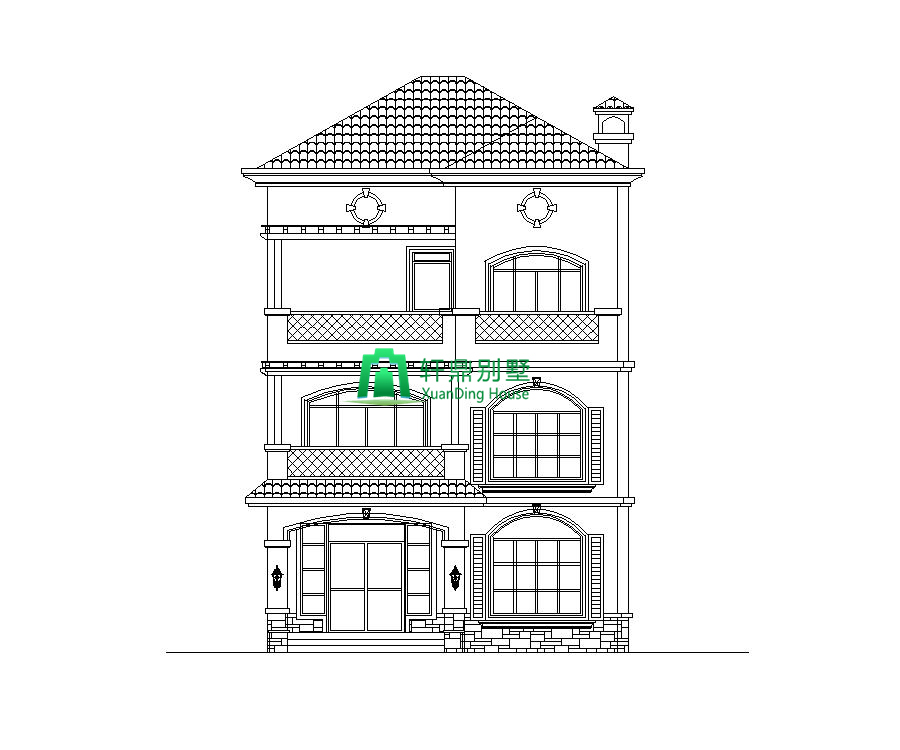

正立面圖：

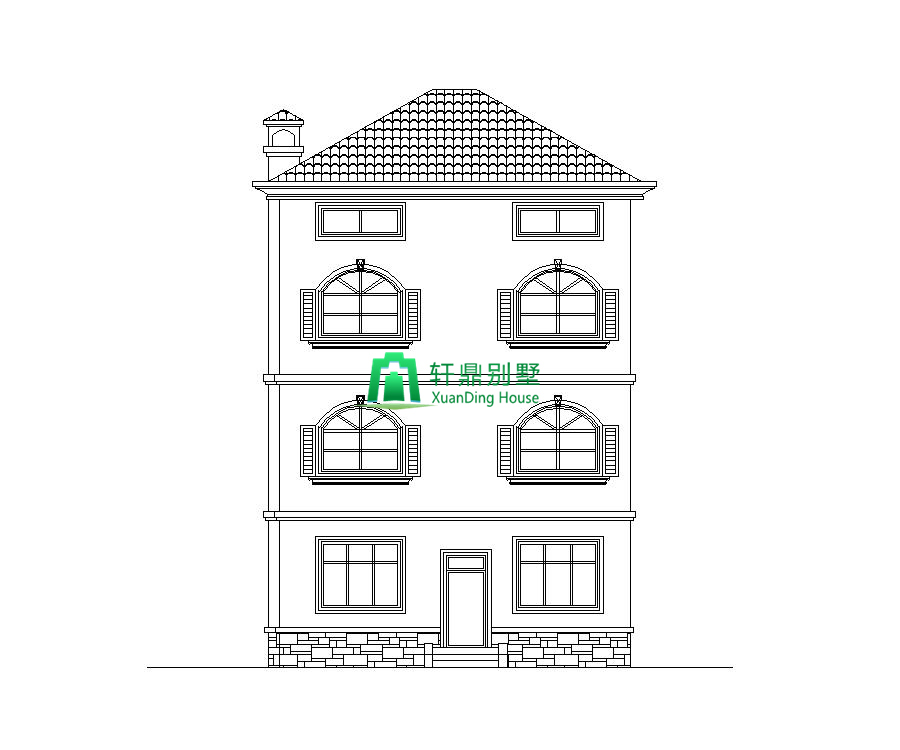

背立面圖：

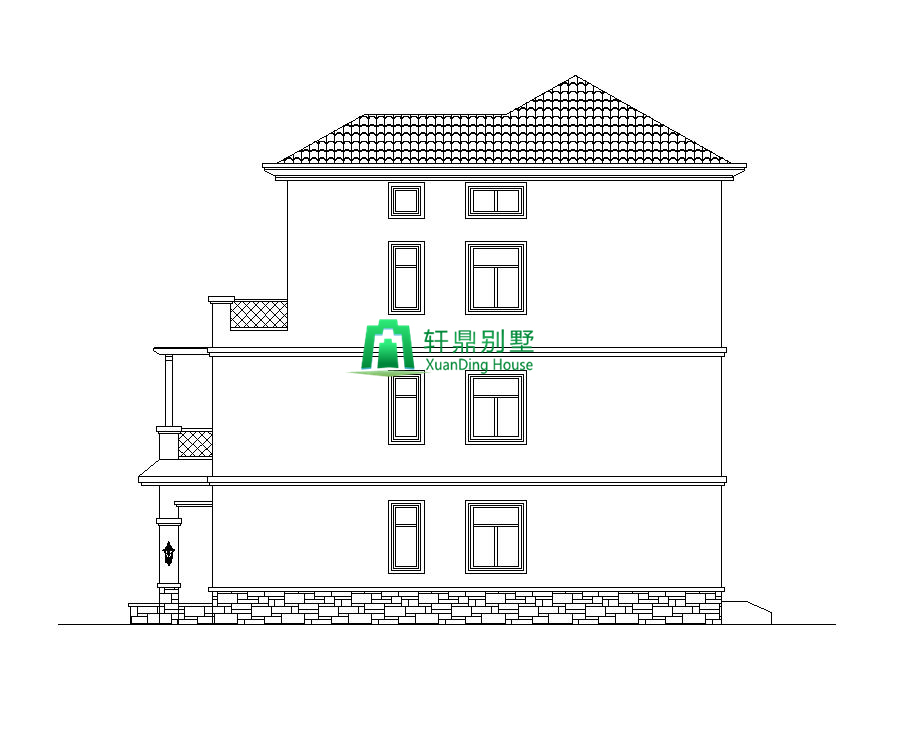

左立面圖：

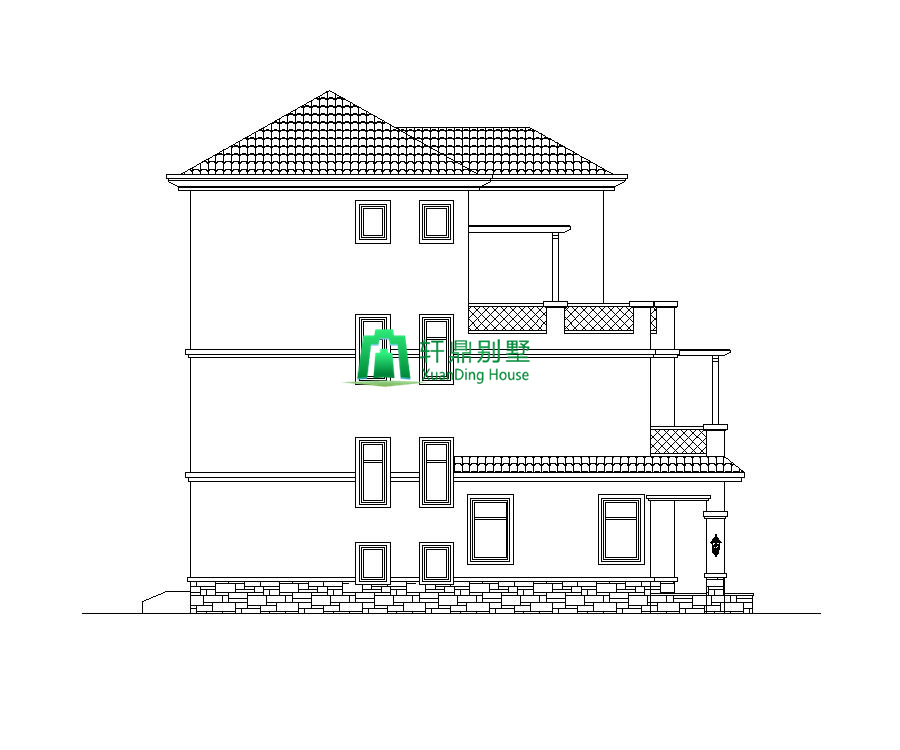

右立面圖：
