圖紙為A3施工激光藍圖+ A4高清效果圖照片，不提供電子版，本套成品模板圖紙已經完善，不做任何修改，如需定制修改設計請點擊定制設計。

圖紙介紹：

上海袁總簡約11*11農村二層自建房設計圖。袁總在上海工作，準備為老家的父母蓋一棟二層自建房。造型簡約大方即可。此款設計外觀以簡約為主要的基礎。每扇窗戶的設計，都適當?shù)脑龃螅�讓室�?nèi)采光以及通風達到極佳的效果。二樓是一個開放式陽臺，父母平時曬被褥，就不用再從二樓搬到院子里了，便捷方便。也隨時都呼吸到新鮮的空氣，也適合老人陽臺養花。門廳處，兩根左右大方柱是袁總特意加上去的，不僅有支撐作用還具有美觀性。本款造價不高，非常適合給父母建造。

設計功能：

☑ 占地尺寸：12.3*11.1米

☑ 占地面積：142.20㎡

☑建筑面積：266.76㎡

☑ 建筑結構：磚混結構

☑ 造價估算：27-32萬

☑ 一層建筑面積（包含外墻）：142.20㎡

注：占地面積為一層建筑面積（平面圖有標注）+外部臺階或連廊的面積，面寬為東西兩墻（包括墻體厚度） 的距離，進深為后墻到門樓柱子前端的距離。

施工參數：
建筑層數：地上2層，建筑總高度（到屋脊高度）9.282米，建筑面積266.76平方米。
結構體系：磚混結構，抗震設防烈度七度，屋面為現澆混凝土屋面。
樓層層高：一層層高3.6米，二層層高3.4米。

后期效果圖：

背面效果圖：

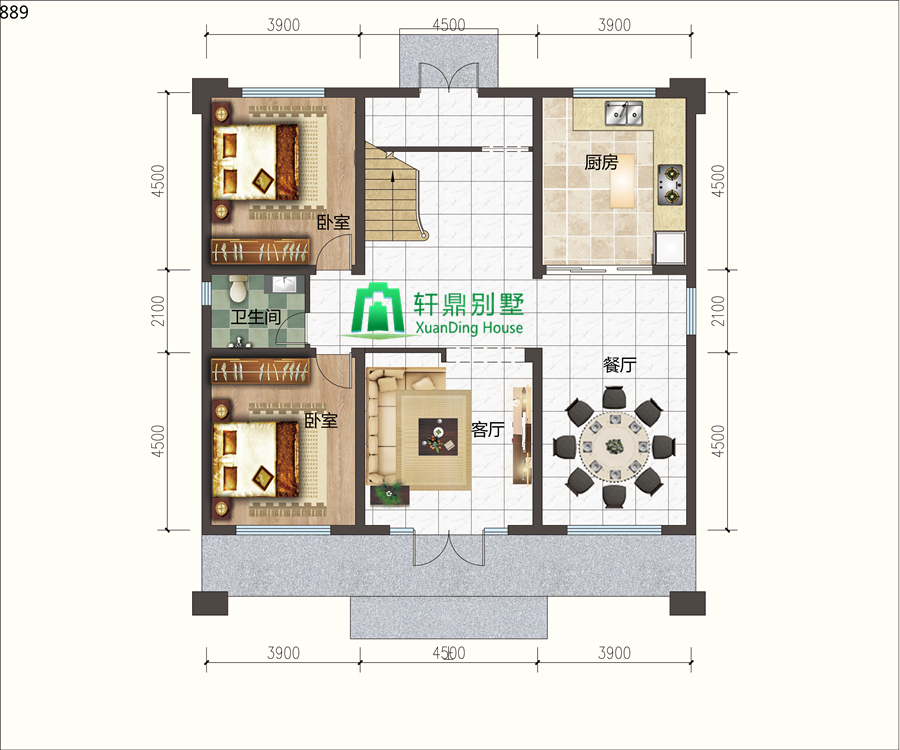

一層平面圖：客廳，餐廳，臥室，衛生間，廚房。寬敞的門廳設計，袁總的父親愛養花，可左右兩邊擺放一些花草。從門廳進入就是客廳了。挑空的客廳，顯得房屋立體感更加高挑大氣。本層兩間臥室，都緊鄰衛生間，為老人提供方便。

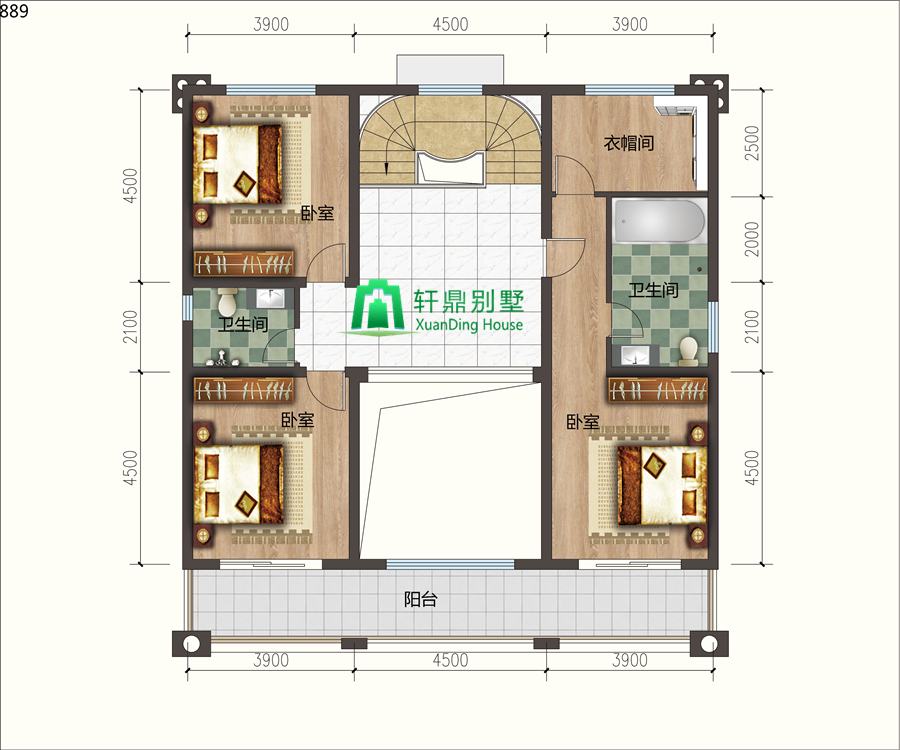

二層平面圖： 臥室，衛生間，衣帽間，陽臺。本層三間臥室，每間臥室都有自己的特點，滿足家人不同的住宿需求。袁總特意要求設計連廊式陽臺，平時老人曬被褥等，都是極為方便的。

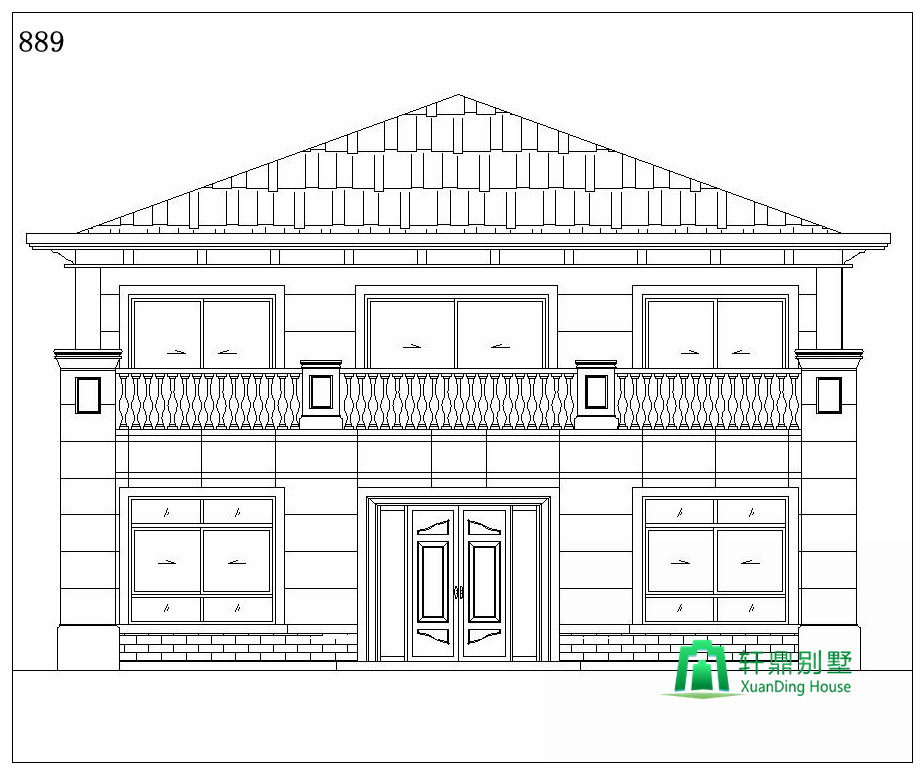

正立面圖：

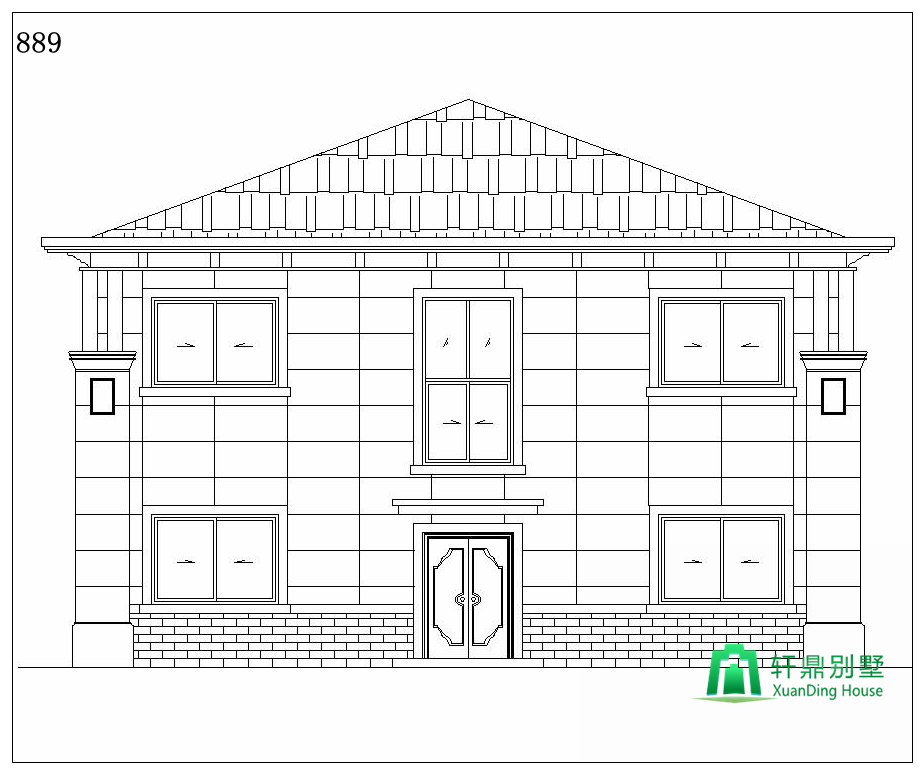

背立面圖：

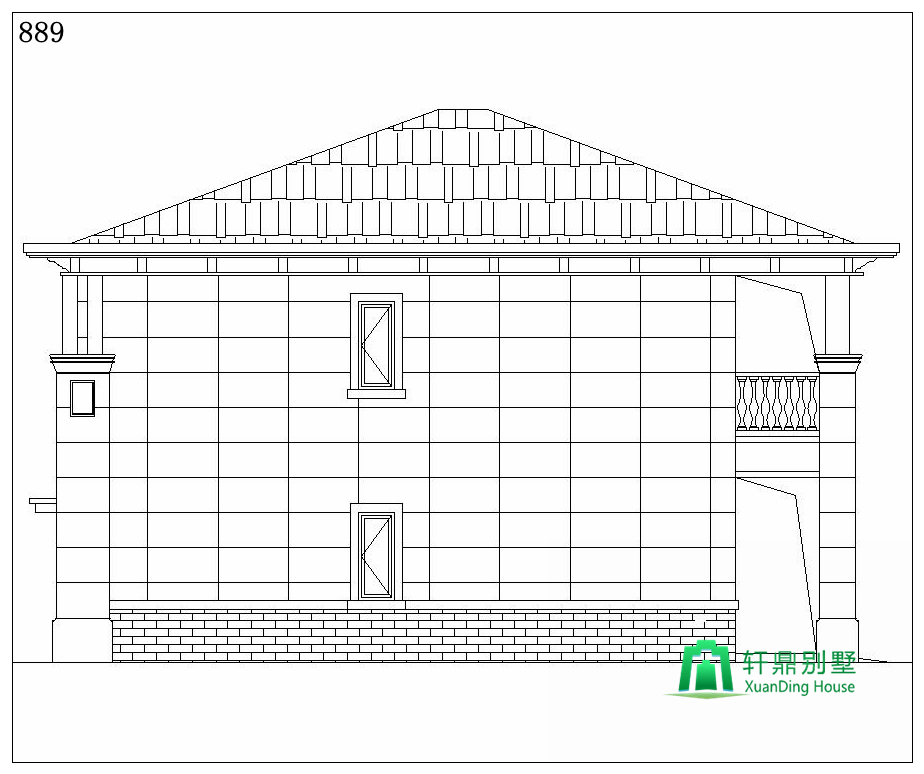

左立面圖：

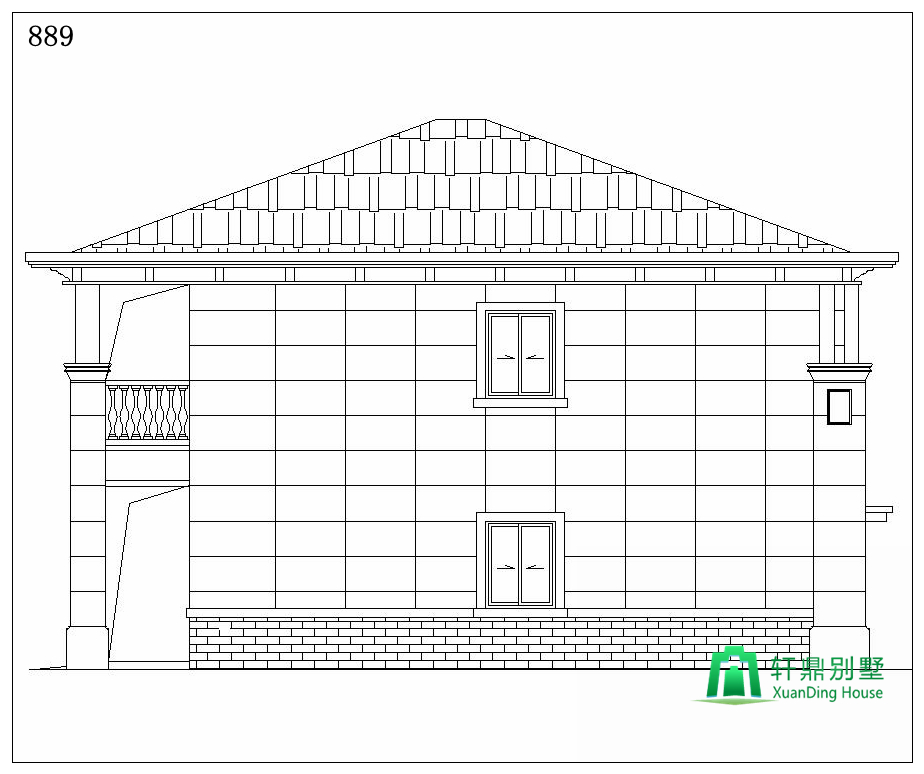

右立面圖：
