圖紙為A3施工激光藍圖+ A4高清效果圖照片，不提供電子版，本套成品模板圖紙已經完善，不做任何修改，如需定制修改設計請點擊定制設計。

圖紙介紹：

江蘇溧陽姜總17*14二層復式房屋設計案例。姜總老家在溧陽，想在來家村里建一棟二層帶地下室的房子。在軒鼎網站瀏覽一些，和家中的宅基地以及自己的想法不太相符，姜總便選擇了定制款式。此款設計比較偏田園風格。別墅文化石+紅色的墻磚搭配外立面而成，這種色調在農村也是非常的大家喜愛。屋頂是灰色的琉璃瓦鋪設。以鄉村田園的現代風格為基調，打造別具一格的自建房房屋，彰顯業主家庭的大氣以及藝術格調。盡享大自然的寧靜美好。圖紙齊全，喜歡田園風格的建房業主，不容錯過的一款！

設計功能：

☑ 占地尺寸：17.1*14.3米

☑ 占地面積：219.98㎡

☑建筑面積：515.63㎡

☑ 建筑結構：框架結構

☑ 造價估算：60-65萬

☑ 一層建筑面積（包含外墻）：219.98㎡

注：占地面積為一層建筑面積（平面圖有標注）+外部臺階或連廊的面積，面寬為東西兩墻（包括墻體厚度） 的距離，進深為后墻到門樓柱子前端的距離。

施工參數：
建筑層數：地上2層，建筑總高度（到屋脊高度）：10.450米，建筑面積515.63平方米。
結構體系：框架結構，抗震設防烈度七度，屋面為現澆混凝土屋面。
樓層層高：一層層高3.6米，二層層高3.3米。

后期效果圖：

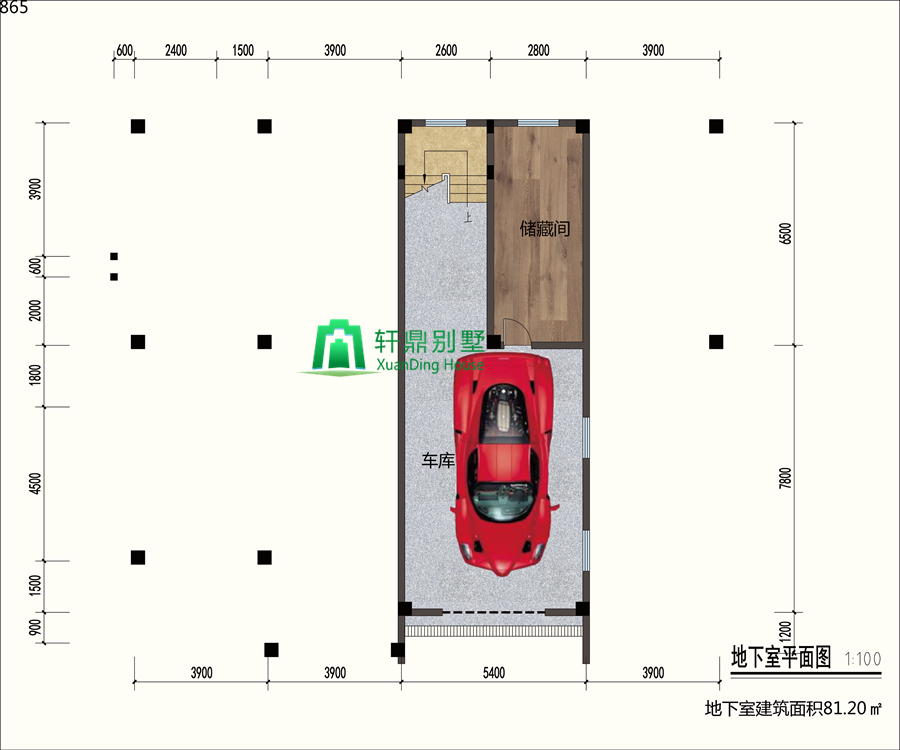

地下室平面圖：車庫， 儲藏間。地下室建筑面積80㎡，不僅可容納業主的車輛，還配有一間儲藏室，平時雜物都可放置此處，讓室內空間整潔。

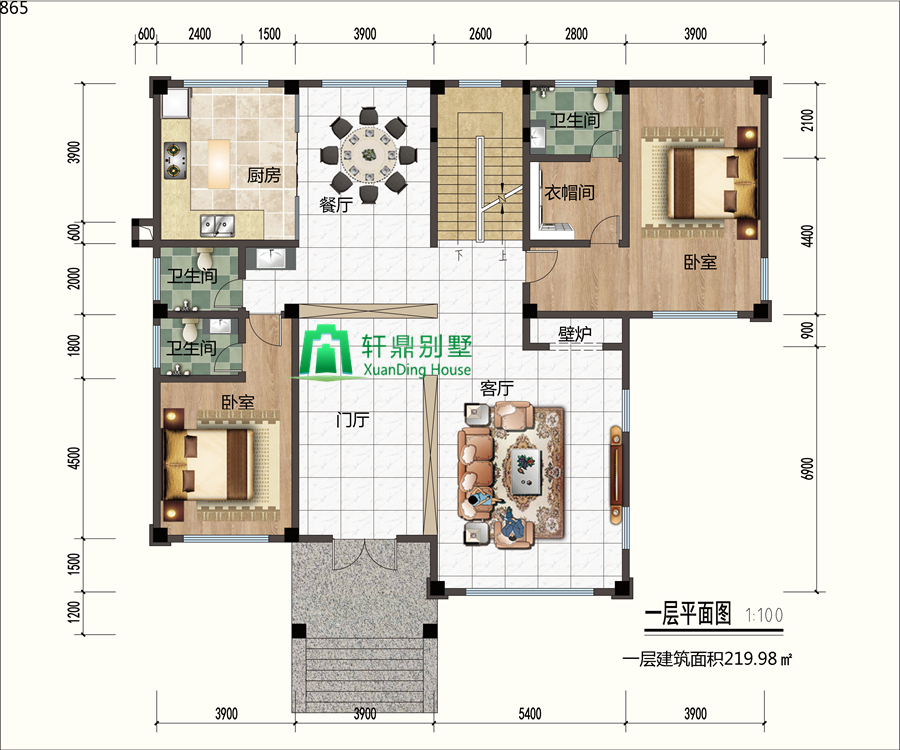

一層平面圖：門廳，客廳，臥室，衣帽間，衛生間，餐廳，廚房，壁爐。進門正前方則是裝飾屏風的設計，一款業主就是很有格調的。配有兩間臥室，長輩房以及客臥。廚房帶有煙囪的設計，符合農村自建房設計。

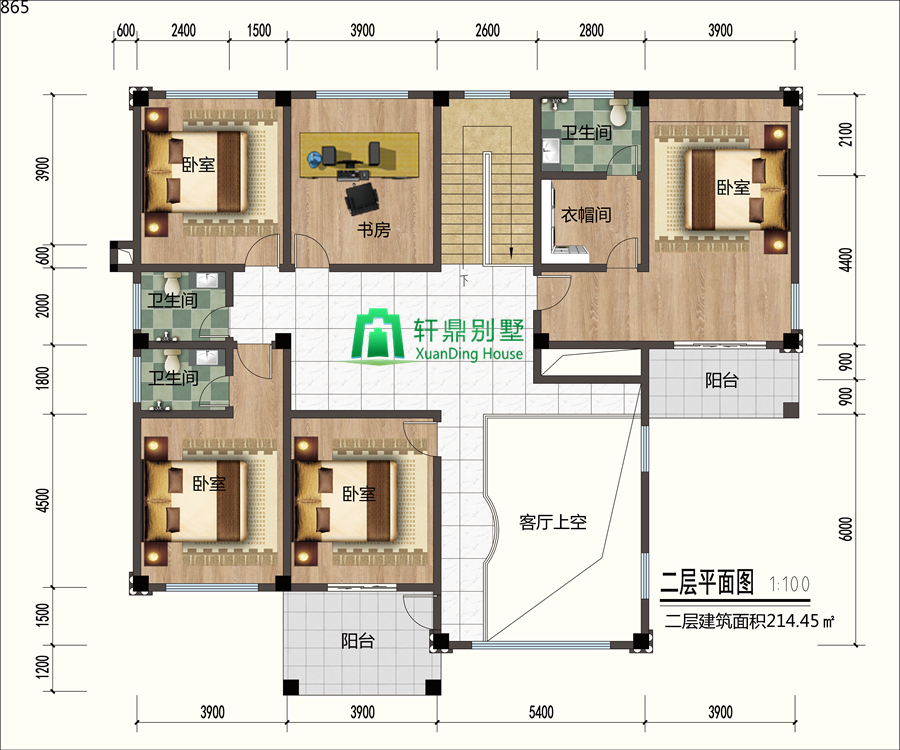

二層平面圖： 臥室，衣帽間，書房，衛生間，陽臺。四臥三衛的設計，基本可以滿足業主一家人的住宿生活需求。書房的設計，為日常辦公提供了方便。

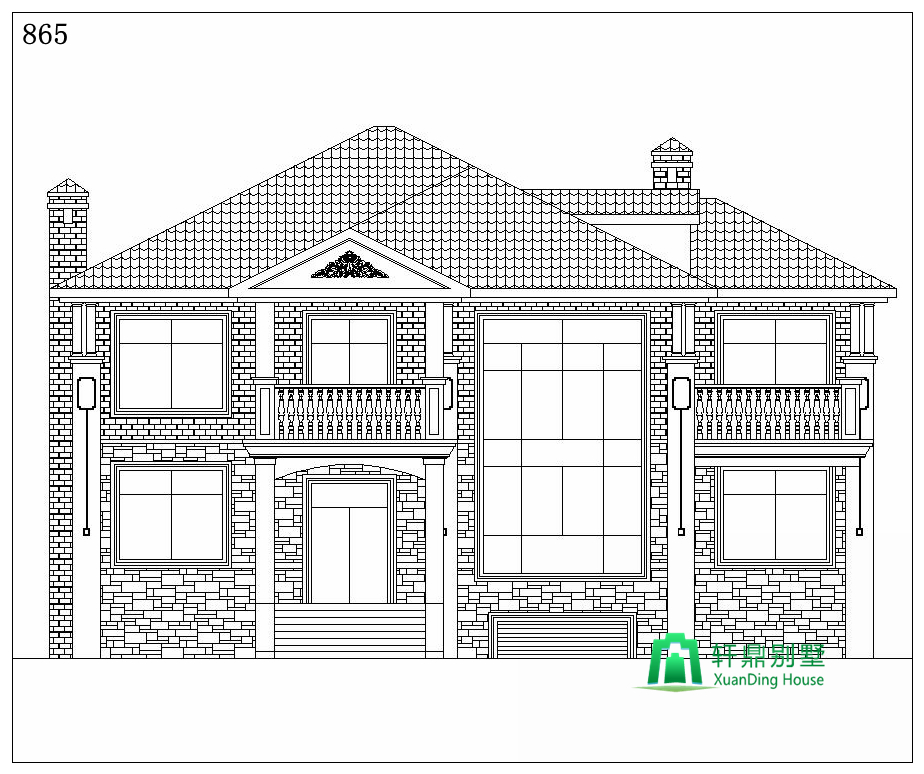

正立面圖：

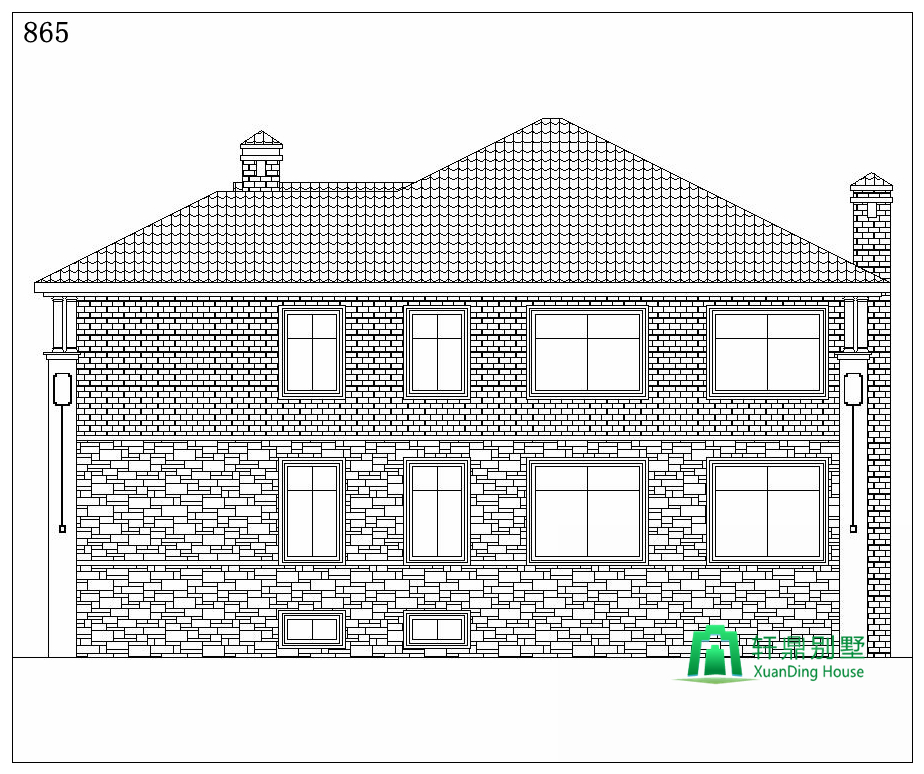

背立面圖：

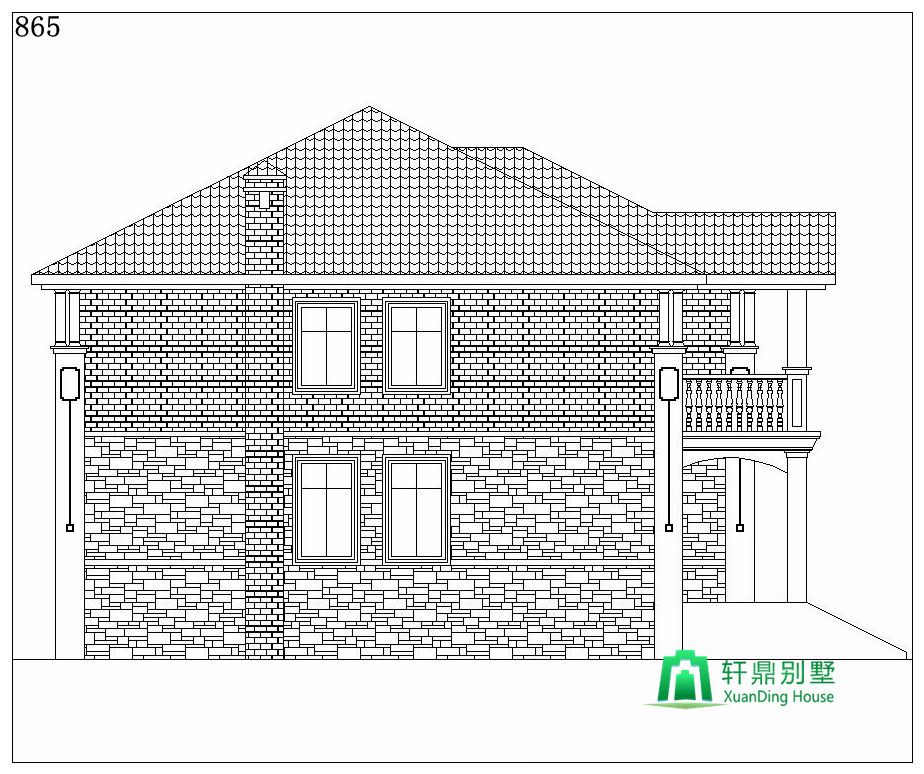

左立面圖：

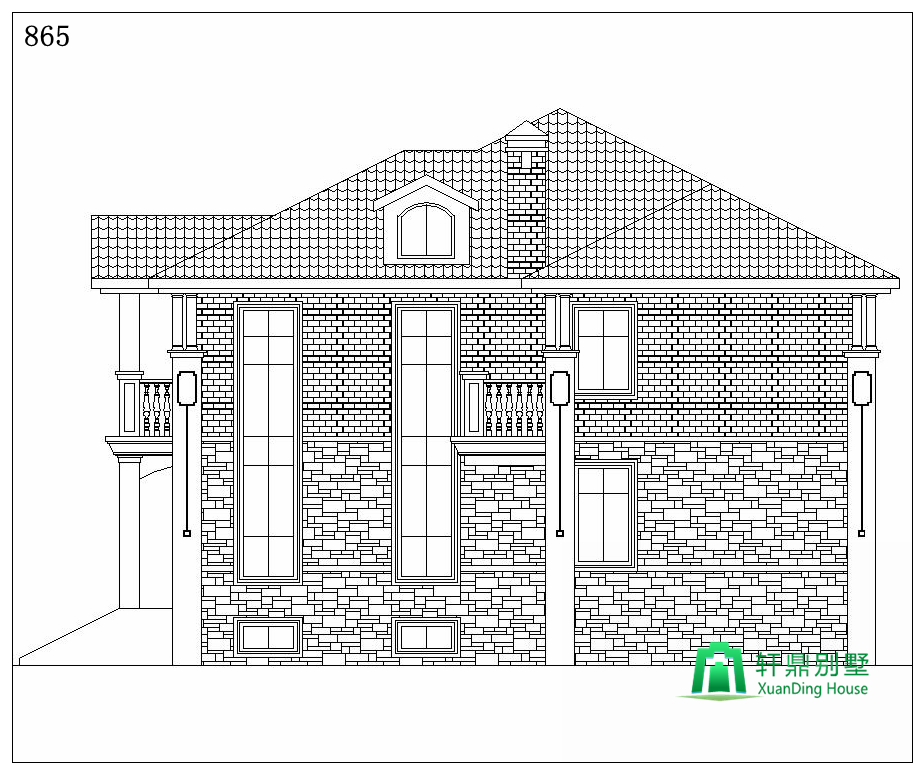

右立面圖：
