圖紙為A3施工激光藍圖+ A4高清效果圖照片，不提供電子版，本套成品模板圖紙已經完善，不做任何修改，如需定制修改設計請點擊定制設計。

圖紙介紹：

四川南部縣占地115平王總二層自建房設計圖。王總宅基地在120平以內，需在四川南部縣建一棟二層小別墅，給父母居住。這款外立面底部+一樓采用文化石設計，二樓黃色真石漆相搭配。屋頂則是不過時的紅色琉璃瓦。帶有一個小面積陽臺，方便日常的晾曬被褥等。雖然面積不太大，但處處彰顯別墅設計細節，三角形門頭以及門廳處兩根方柱，都能展現別墅的風采。喜歡這款風格的朋友們，不容錯過此套戶型！圖紙齊全，請放心購買。

設計功能：

☑ 占地尺寸：11.74*10.52米

☑ 占地面積：114.20㎡

☑建筑面積：224.22㎡

☑ 建筑結構：磚混結構

☑ 造價估算：23-28萬

☑ 一層建筑面積（包含外墻）：114.20㎡

注：占地面積為一層建筑面積（平面圖有標注）+外部臺階或連廊的面積，面寬為東西兩墻（包括墻體厚度） 的距離，進深為后墻到門樓柱子前端的距離。

施工參數：
建筑層數：地上2層，建筑總高度（到屋脊高度）：10.127米，建筑面積224.22平方米。
結構體系：磚混結構，抗震設防烈度七度，屋面為現澆混凝土屋面。
樓層層高：一層層高3.9米，二層層高3.3米。

后期效果圖：

俯視效果圖：

背面效果圖:

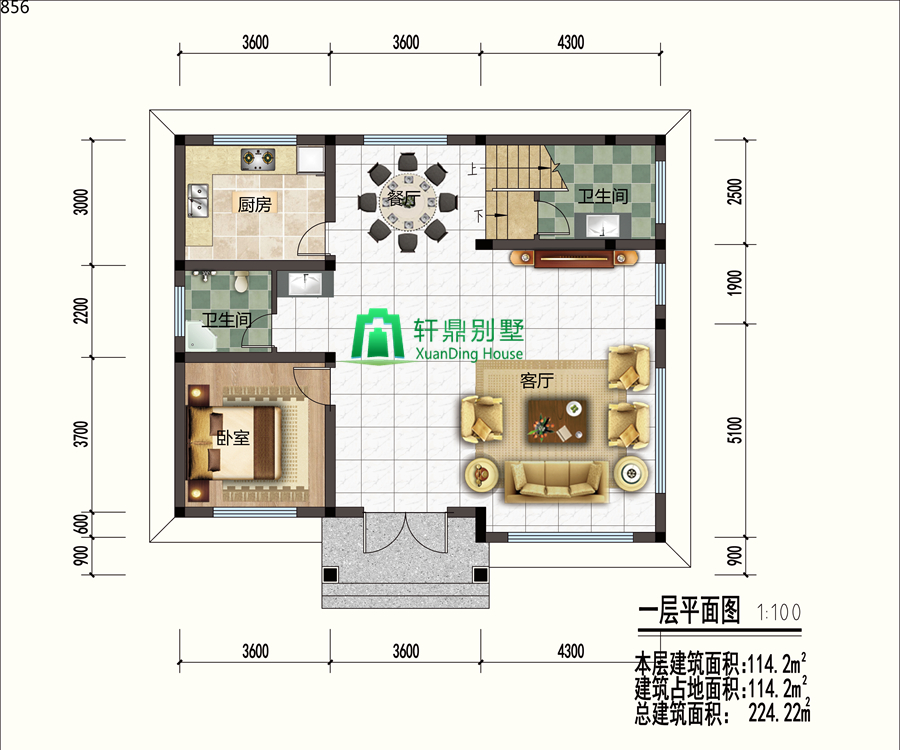

一層平面圖： 客廳，餐廳，廚房，臥室，衛生間。一間臥室設計作為長輩房使用，樓梯下方也合理的利用面積做了洗衣房。

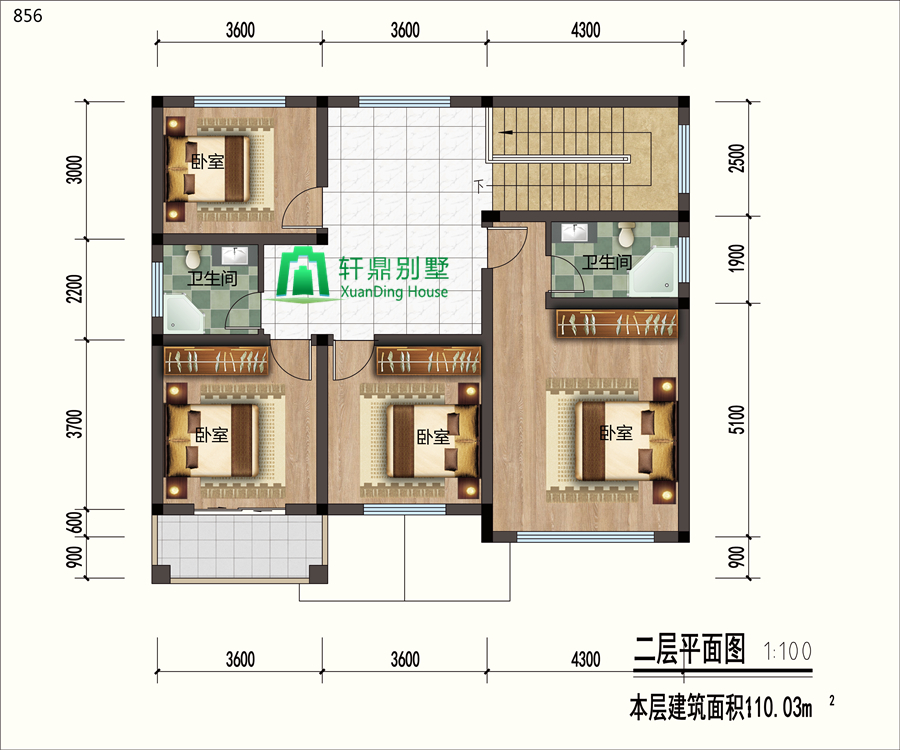

二層平面圖： 臥室，衛生間，陽臺。本層以居住為主。共有四間臥室，滿足王總一家人的住宿需求。

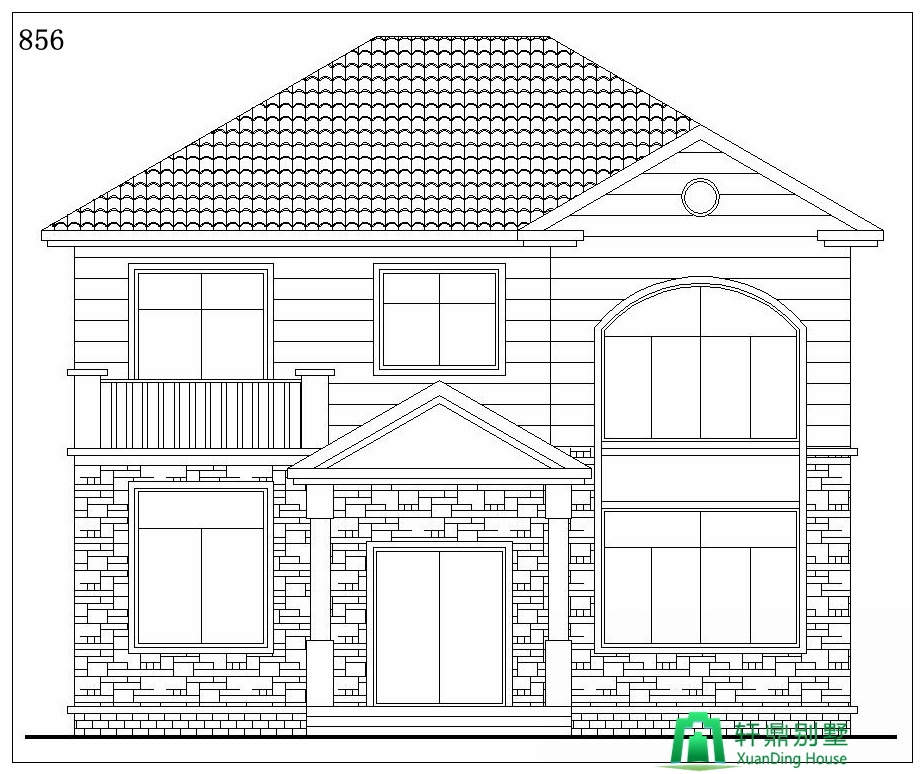

正立面圖：

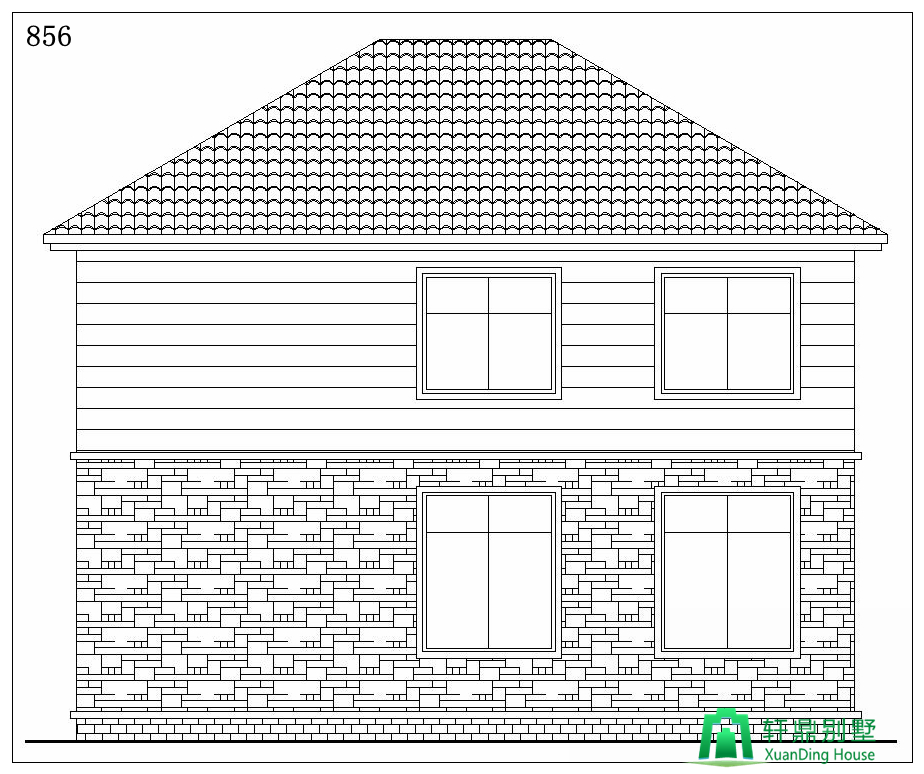

背立面圖：

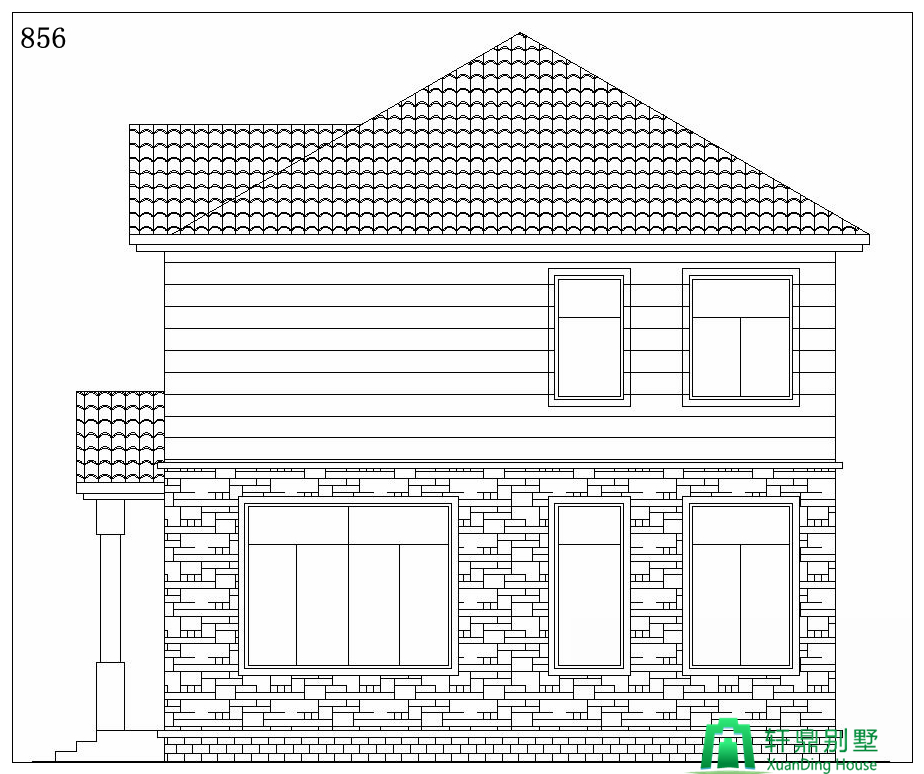

左立面圖：

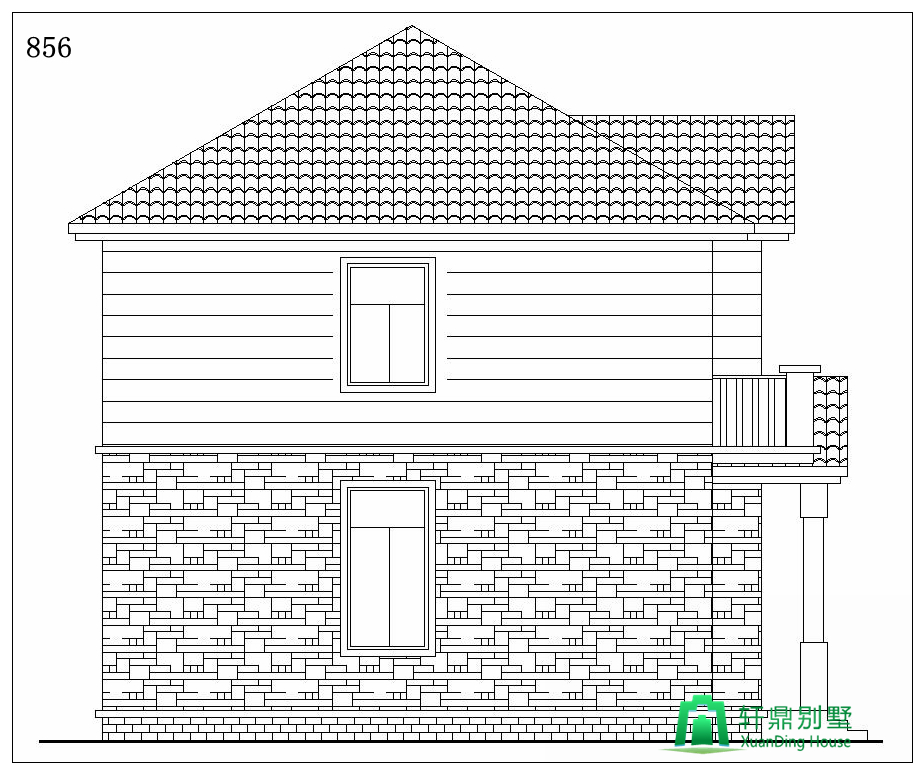

右立面圖：
