圖紙為A3施工激光藍圖+ A4高清效果圖照片，不提供電子版，本套成品模板圖紙已經完善，不做任何修改，如需定制修改設計請點擊定制設計。

圖紙介紹：

  貴州習水縣朱總定制兩層別墅自建房。朱總在貴州老家準備建一棟造型比較簡單一點的二層房屋，平時一家人在外工作，只有逢年過節的時候回去居住一段時間，所以造型不需要太復雜，簡單皆可。陽臺全部封窗設計。一起看看軒鼎建筑設計師為朱總設計得這款造型吧。外觀造型是經典的配色，一樓磚紅色的外墻+二樓黃色真石漆，再用紅色琉璃瓦鋪設屋頂。也帶有田園設計風格的韻味。內含全套施工圖，是一款非常不錯的外觀造型，溫馨實用的自建房屋，請朋友們放心購買。

設計功能：

☑ 占地尺寸：15.5*10.8米

☑ 占地面積：173.77㎡

☑ 建筑面積：347.54㎡

☑ 建筑結構：磚混結構

☑ 造價估算：35-40萬

☑ 一層建筑面積（包含外墻）：173.77㎡

注：占地面積為一層建筑面積（平面圖有標注）+外部臺階或連廊的面積，面寬為東西兩墻（包括墻體厚度） 的距離，進深為后墻到門樓柱子前端的距離。

施工參數：
建筑層數：地上2層，建筑總高度（到屋脊高度）：10.308米，建筑面積：347.54平方米。
結構體系：磚混結構，抗震設防烈度七度，屋面為現澆混凝土屋面。
樓層層高：一層層高3.6米，二層層高3.3米。

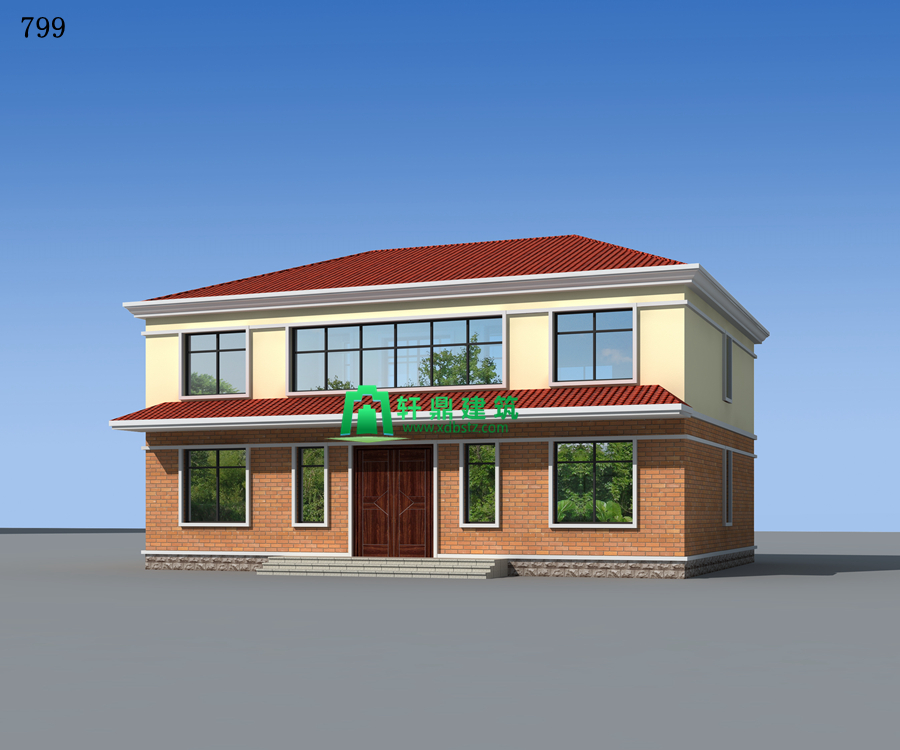

后期效果圖：

側面效果圖：

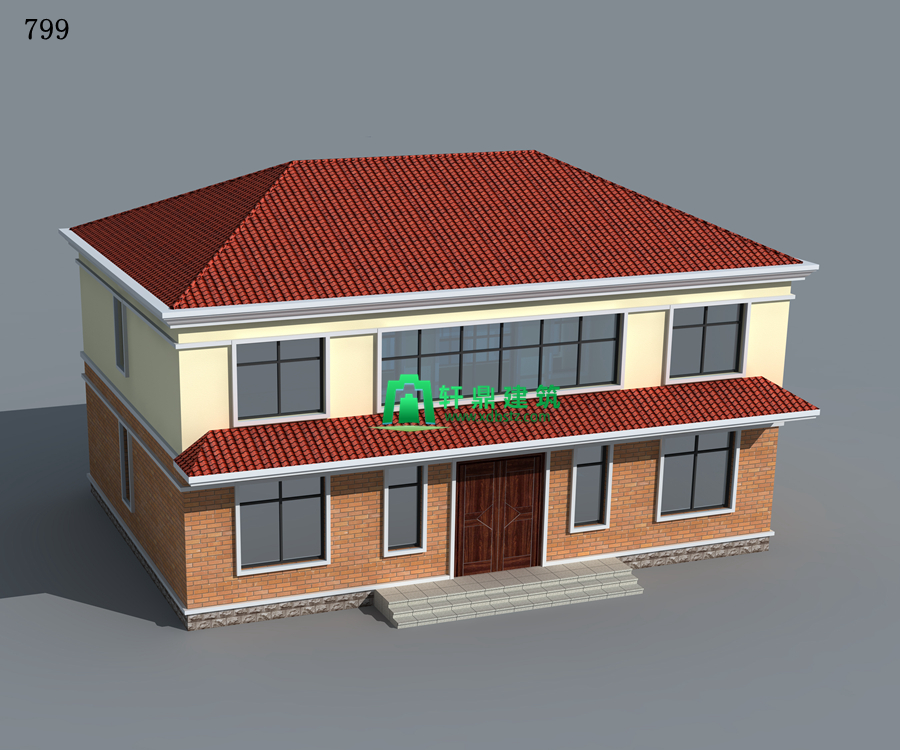

俯視效果圖：

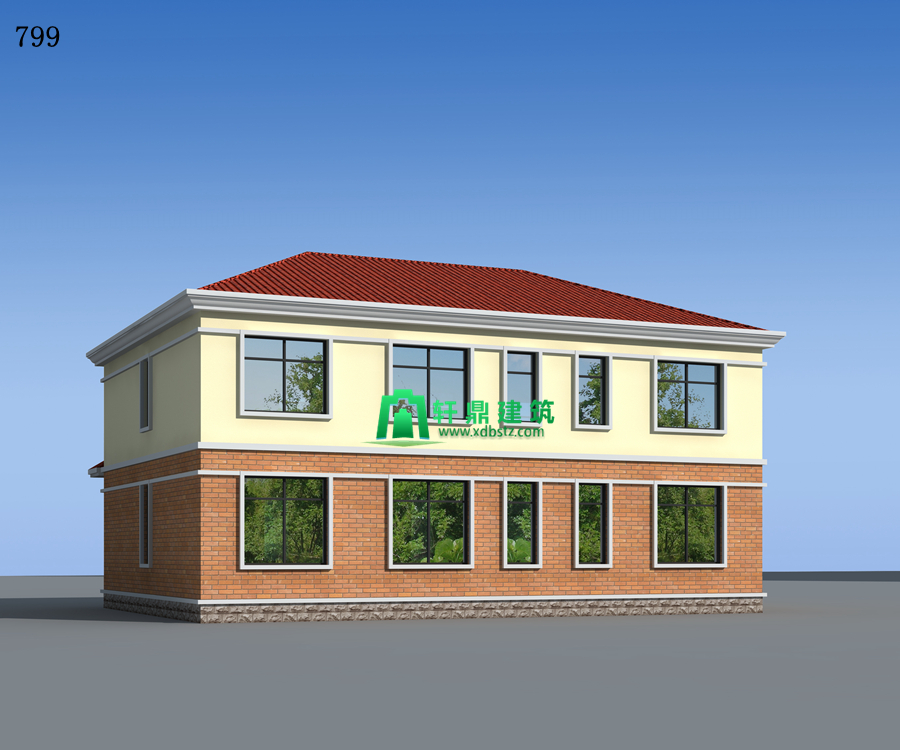

背面效果圖：

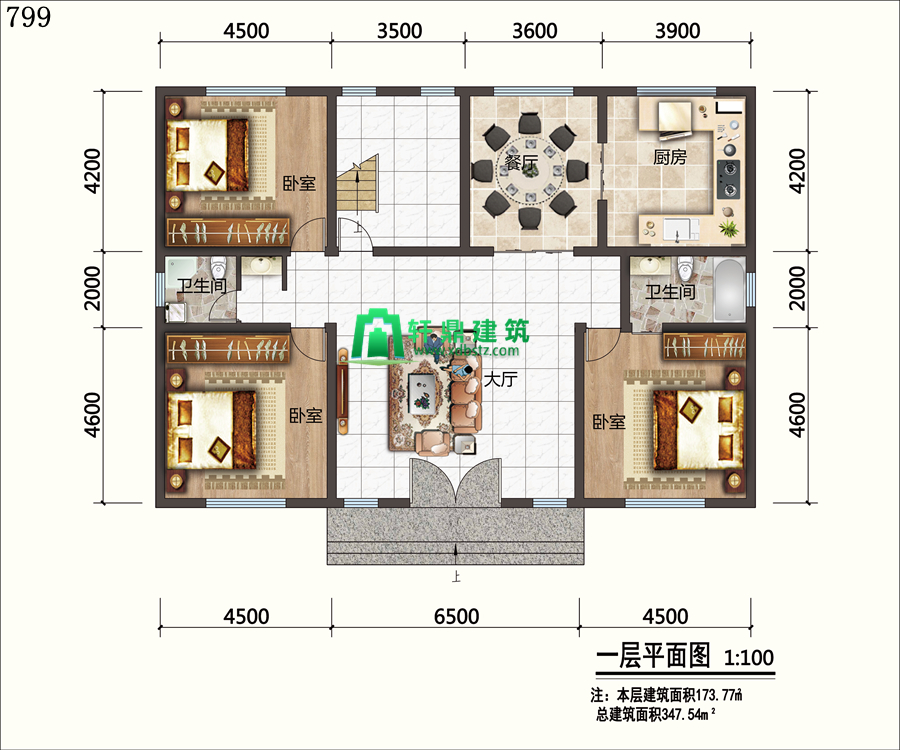

一層平面圖：設有客廳，臥室*2，臥室（衛），衛生間，餐廳，廚房。進門則是寬敞的大客廳，方便接待朋友。其中臥室+衛生間的房間，可作為老人房，方便老人的居住。其余兩間為客房。餐廳與廚房相連，并有獨立的門，方便就餐的同時，也做到油煙隔離。布局非常的實用。

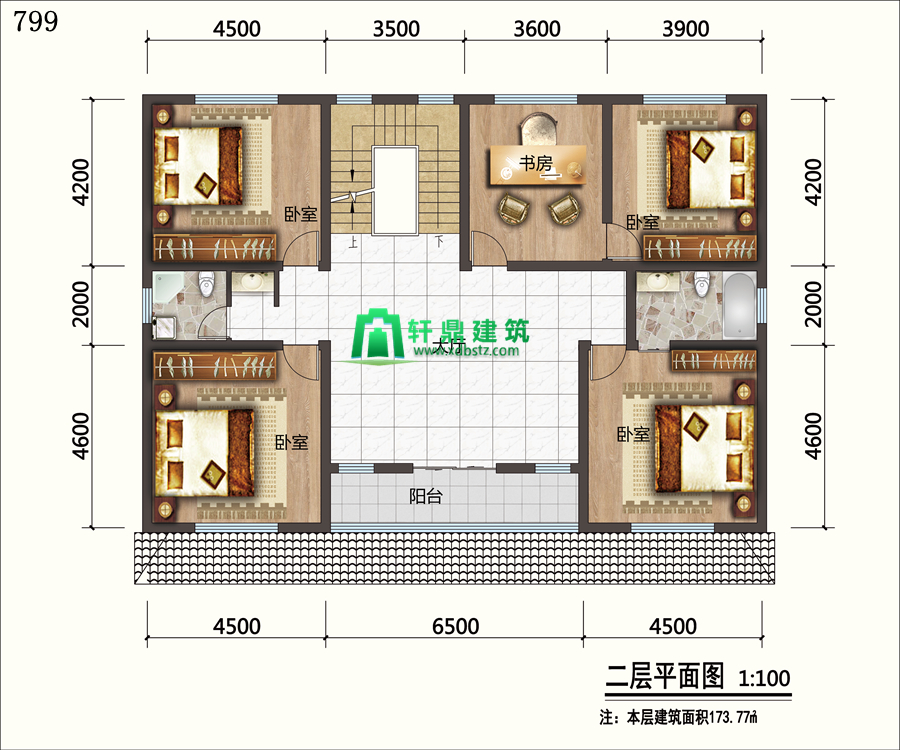

二層平面圖：設有客廳，臥室*2，臥室（衛），衛生間，臥室+書房，陽臺。二樓一共四間臥室，充分地滿足了一家人的生活需求。帶有封閉的陽臺，保證了生活的品質，也方便家人晾曬衣物等。

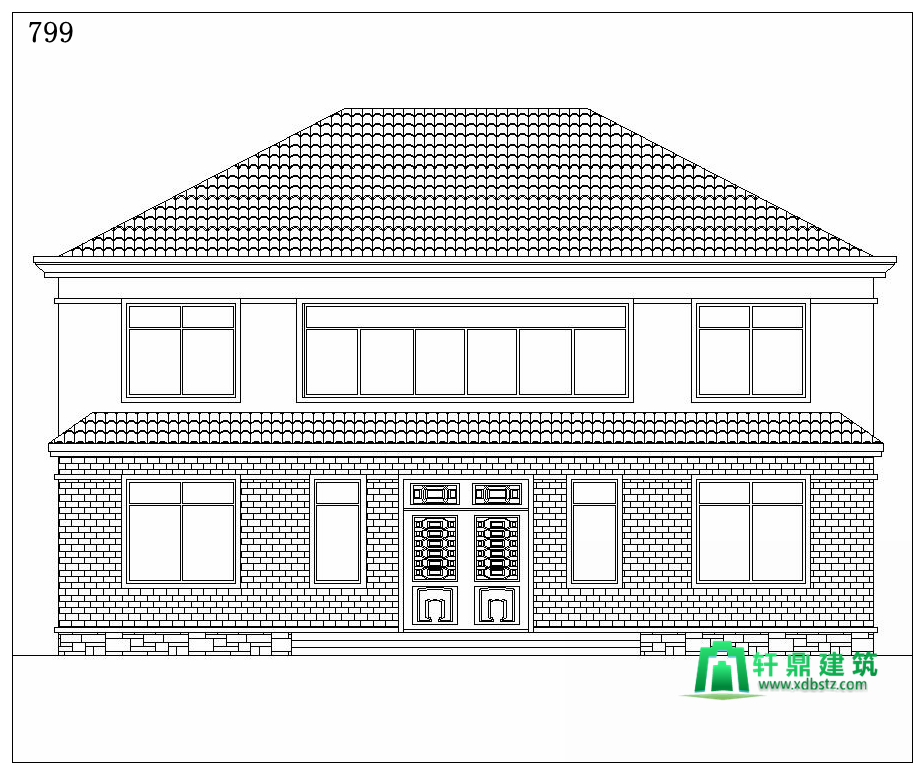

正立面圖：

背立面圖：

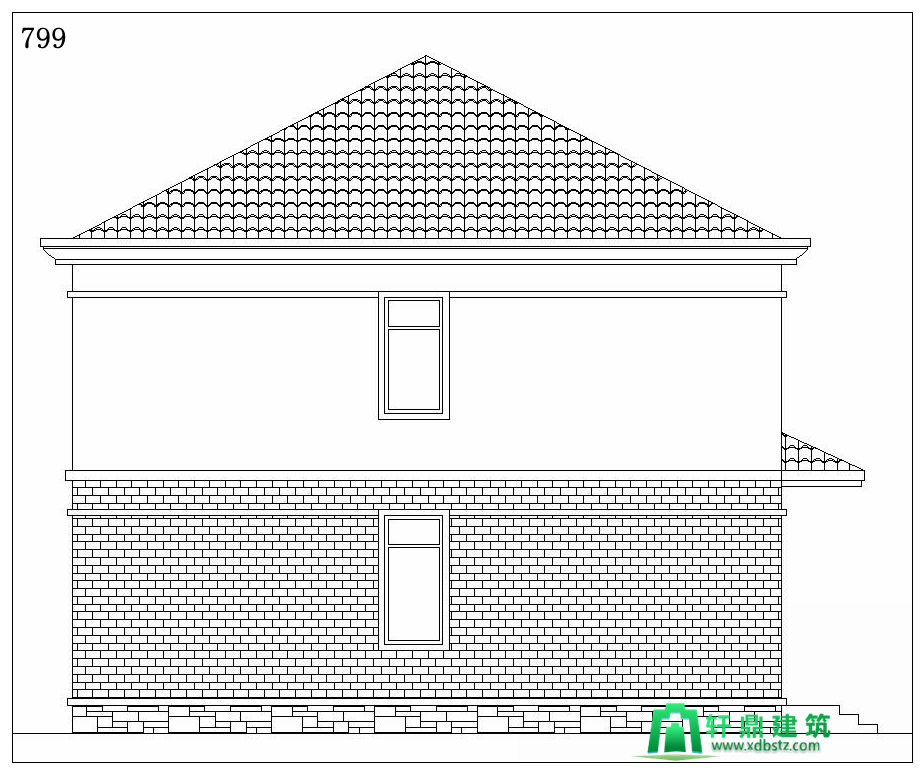

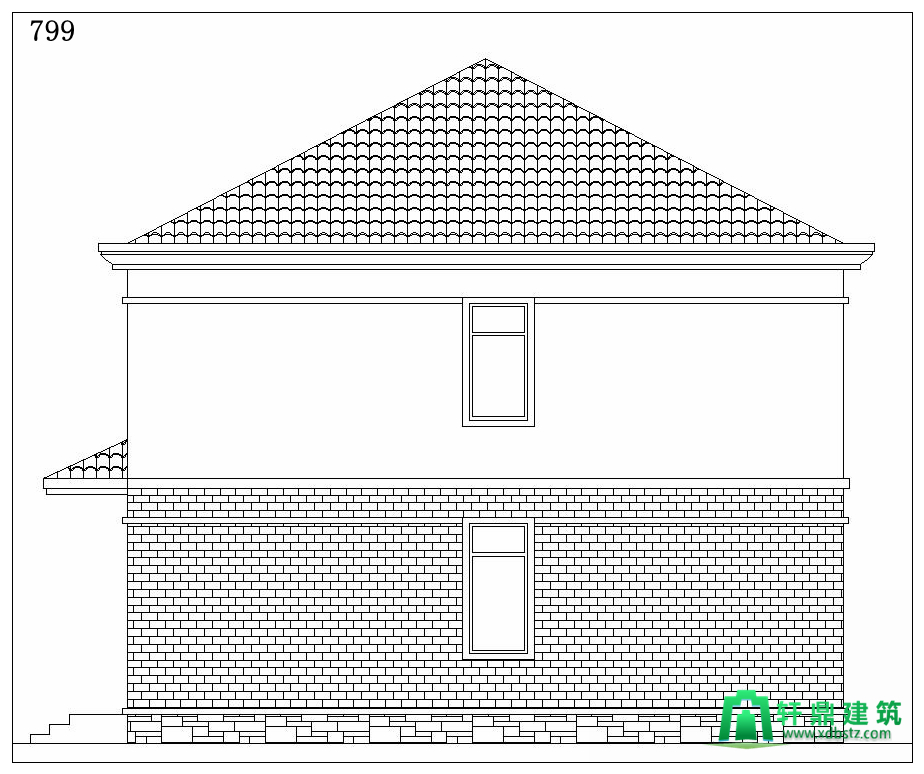

左立面圖：

右立面圖：
