圖紙為A3施工激光藍圖+ A4高清效果圖照片，不提供電子版，本套成品模板圖紙已經完善，不做任何修改，如需定制修改設計請點擊定制設計。

圖紙介紹：

江西九江袁總兩層別墅設計案例。江總宅基地的面積不是很大，想在九江老家做一棟兩層的自建房，自己有喜歡的風格樣式并提供給了工作人員。大約兩周時間，整套設計全部出稿。建筑整體設計既有新中式風格，又帶有簡單歐式羅馬柱。造型經典，外墻采用大面積暖色調，一樓橘紅色到二樓的米黃色，再搭配底部的深色文化石，整棟別墅溫暖又帶有絲絲沉穩，彰顯尊貴業主生活品質！外立面干凈，富有設計感，層次感。戶型面積雖小，但是大玻璃窗的設計，提高了別墅的采光和通風效果，在陽光的照射下，映襯出農村的美好自然景色。本套戶型設計非常適合宅基地較小的家庭建造。內含全套施工圖紙，圖紙齊全，請放心購買。

設計功能：

☑ 占地尺寸：7.8*14.1米

☑ 占地面積：100.82㎡

☑ 建筑面積：204.50㎡

☑ 建筑結構：磚混結構

☑ 造價估算：20-25萬

☑ 一層建筑面積（包含外墻）：100.82㎡

注：占地面積為一層建筑面積（平面圖有標注）+外部臺階或連廊的面積，面寬為東西兩墻（包括墻體厚度） 的距離，進深為后墻到門樓柱子前端的距離。

施工參數：
建筑層數：地上2層，建筑總高度（到屋脊高度）：9.807米，建筑面積：204.50平方米。
結構體系：磚混結構，抗震設防烈度七度，屋面為現澆混凝土屋面。
樓層層高：一層層高3.6米，二層層高3.3米。

后期效果圖：

側面效果圖：

俯視效果圖：

背面效果圖：

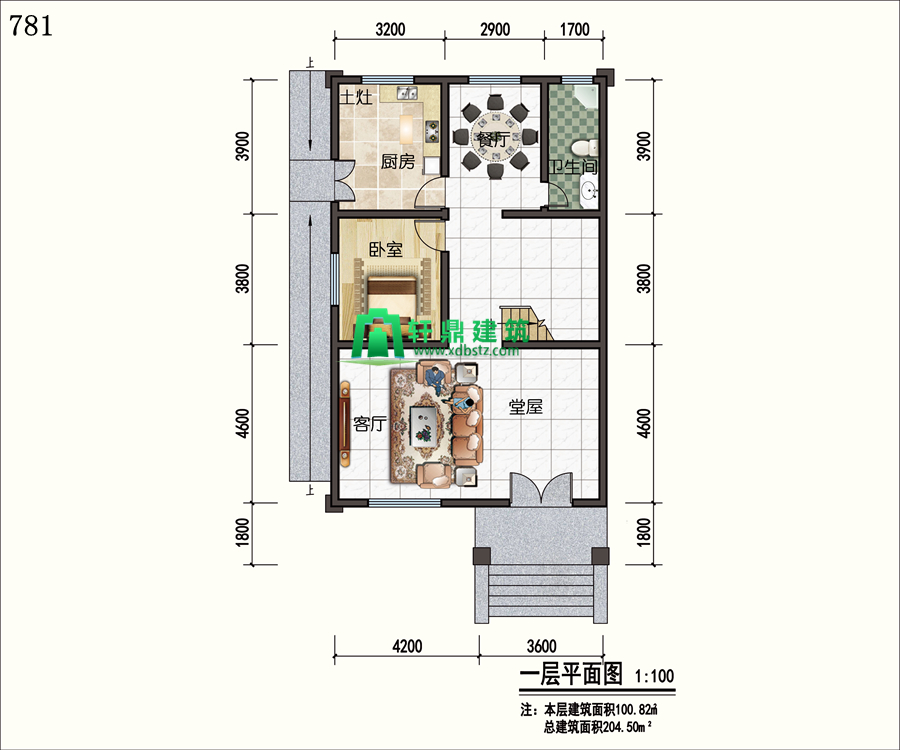

一層平面圖：一層建筑面積100.82㎡。設有堂屋，客廳，老人房，廚房，餐廳，衛生間居住設施齊全。帶有老人房，方便老人日常起居，廚房一側留有側門，方便外觀或者到后院。

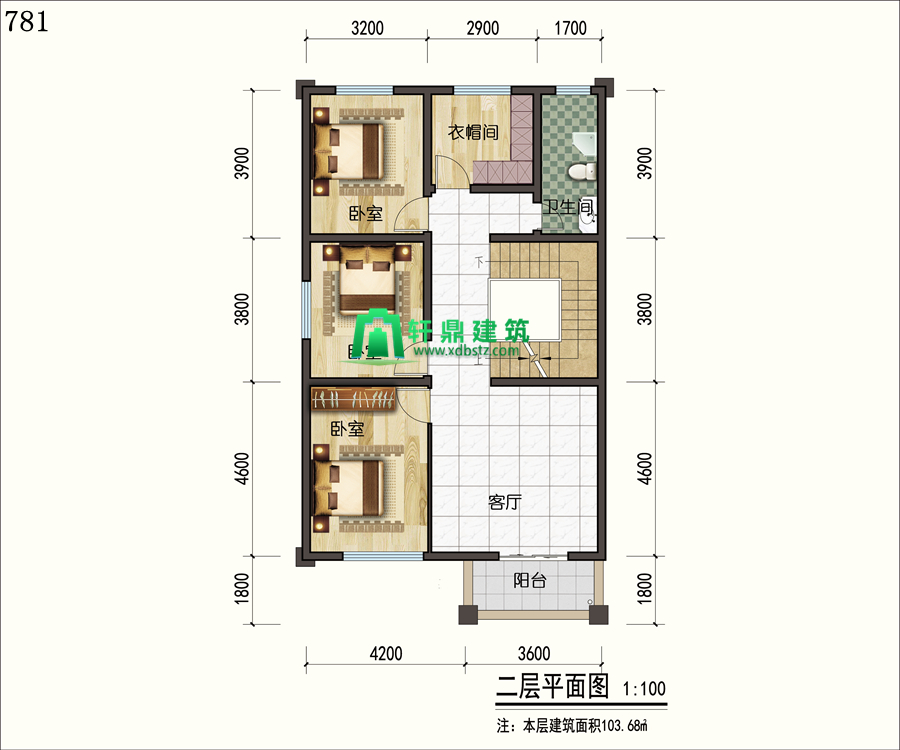

二層平面圖： 二樓三間臥室，一間衛生間，衣帽間以及小陽臺。三間臥室滿足了一家人的居住需求，還可留一間為客房。平時的衣服等都可放在衣帽間，使得臥室整潔干凈。小陽臺方便通風，也增加了室內的采光效果。

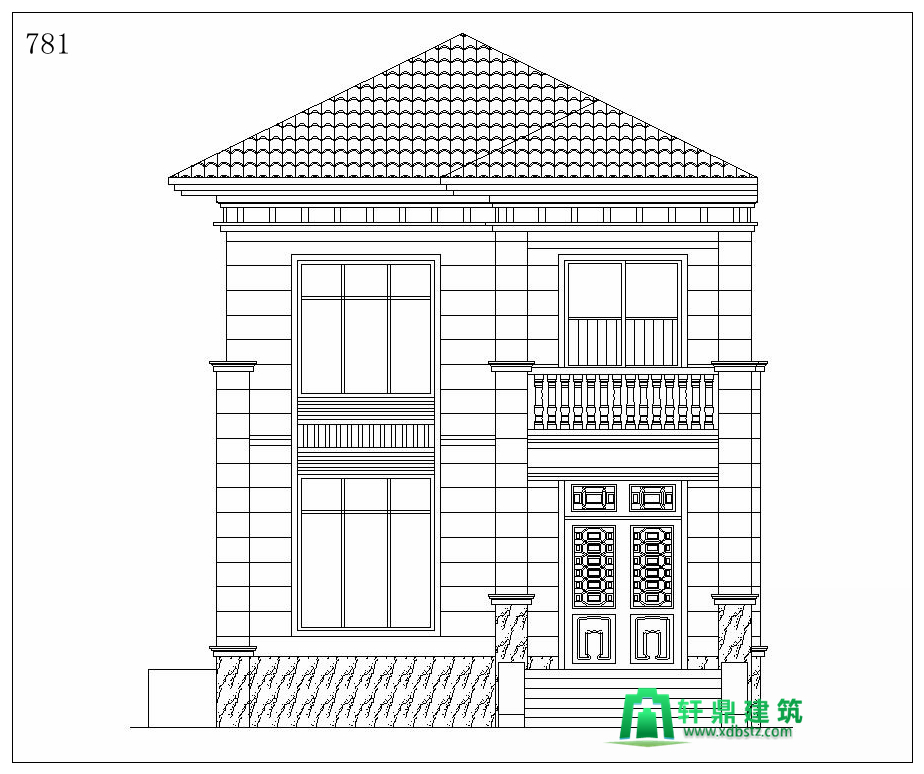

正立面圖：

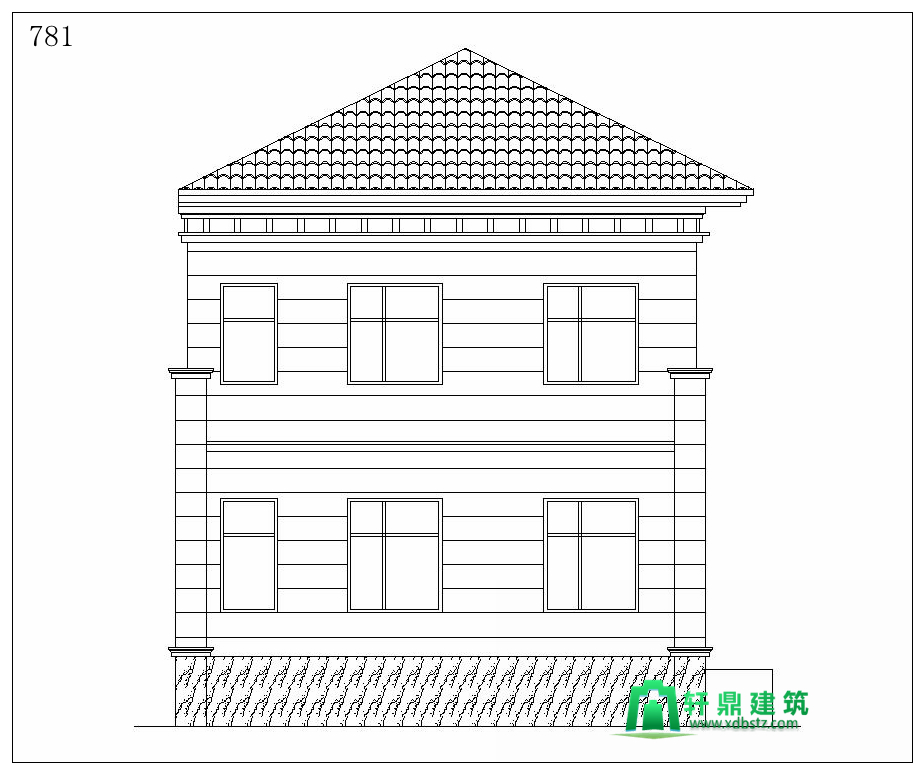

背立面圖：

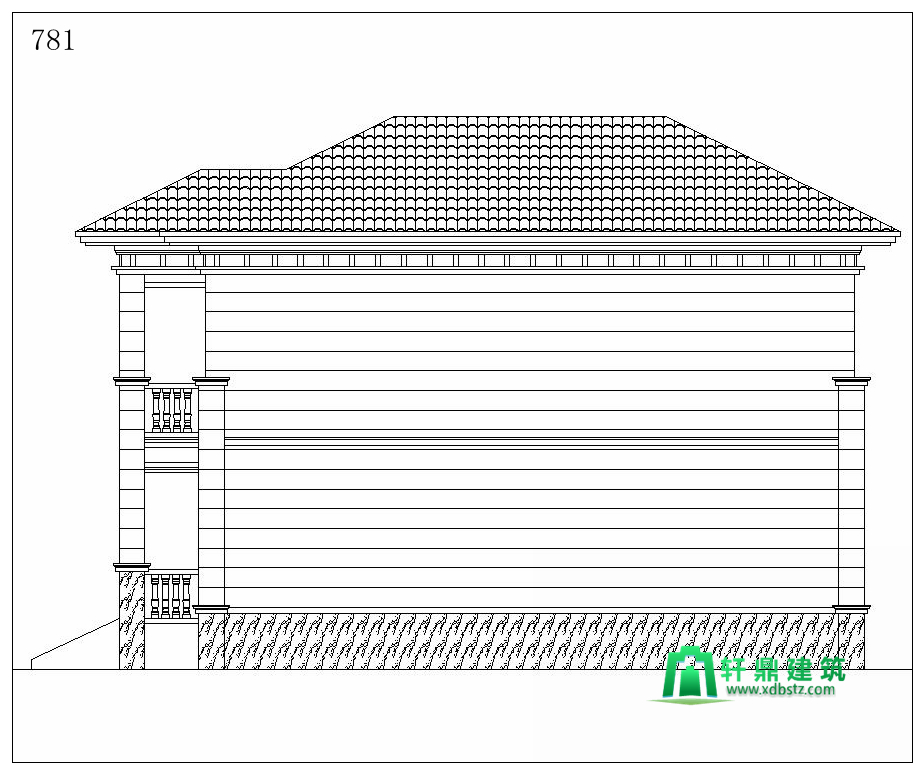

左立面圖：

右立面圖：
