圖紙為A3施工激光藍圖+ A4高清效果圖照片，不提供電子版，本套成品模板圖紙已經完善，不做任何修改，如需定制修改設計請點擊定制設計。

圖紙介紹：

占地120㎡二層歐式復式別墅設計圖，經典的色彩搭配，造價低，農村施工隊伍也可以建造的別墅設計圖，內含小院設計圖，非常適合普通家庭居住，含全套施工圖紙，圖紙齊全，請放心購買。

設計功能：

☑ 占地尺寸：13.3*10米

☑ 占地面積：121.97㎡

☑ 建筑面積：220.62㎡

☑ 建筑結構：磚混結構

☑ 造價估算：22-26萬

☑ 一層建筑面積（包含外墻）：121.97㎡

注：占地面積為一層建筑面積（平面圖有標注）+外部臺階或連廊的面積，面寬為東西兩墻（包括墻體厚度） 的距離，進深為后墻到門樓柱子前端的距離。

施工參數：
建筑層數：地上2層，建筑總高度（到屋脊高度）：9.647米，建筑面積：220.62平方米。
結構體系：磚混結構，抗震設防烈度七度，屋面為現澆混凝土屋面。
樓層層高：一層層高3.6米，二層層高3.3米。

正面效果圖：

側面效果圖：

俯視效果圖：

背面效果圖：

小院效果圖：

小院效果圖：

小院效果圖：

小院效果圖：

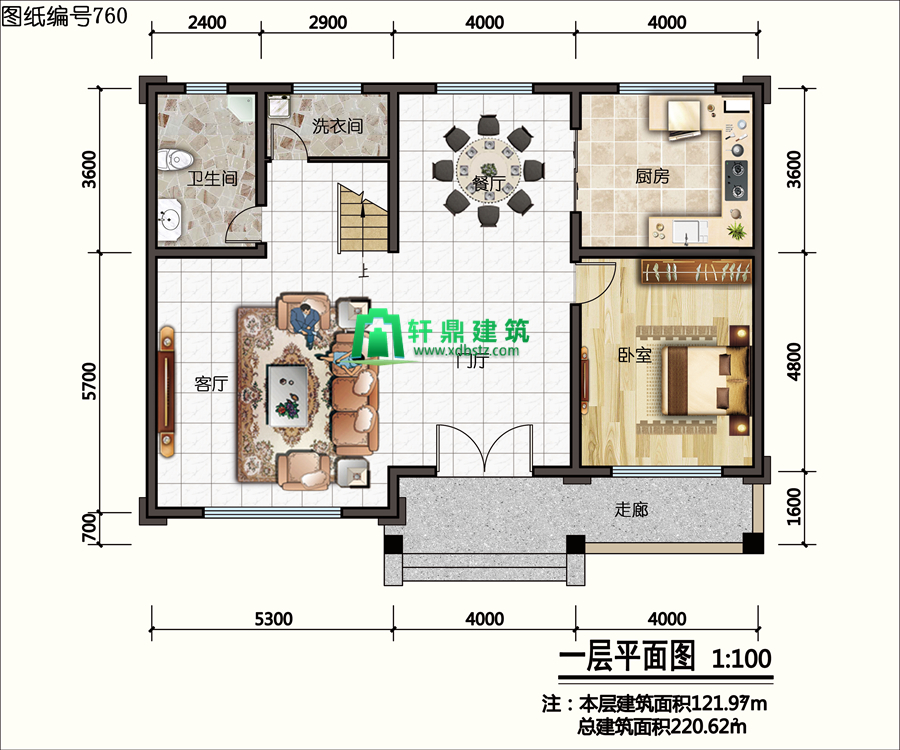

一層平面圖：

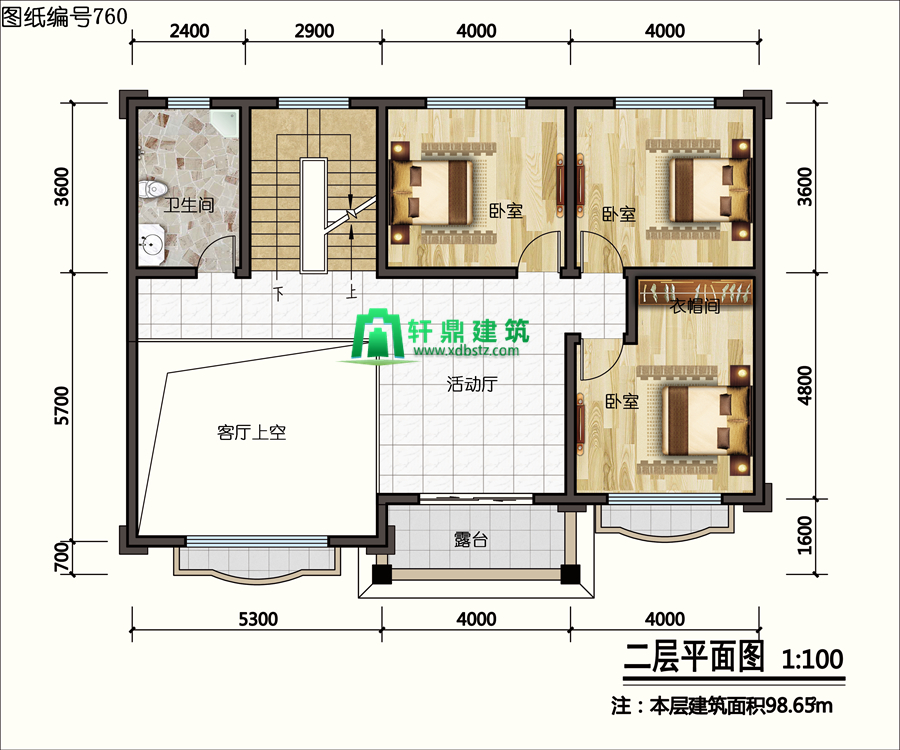

二層平面圖：

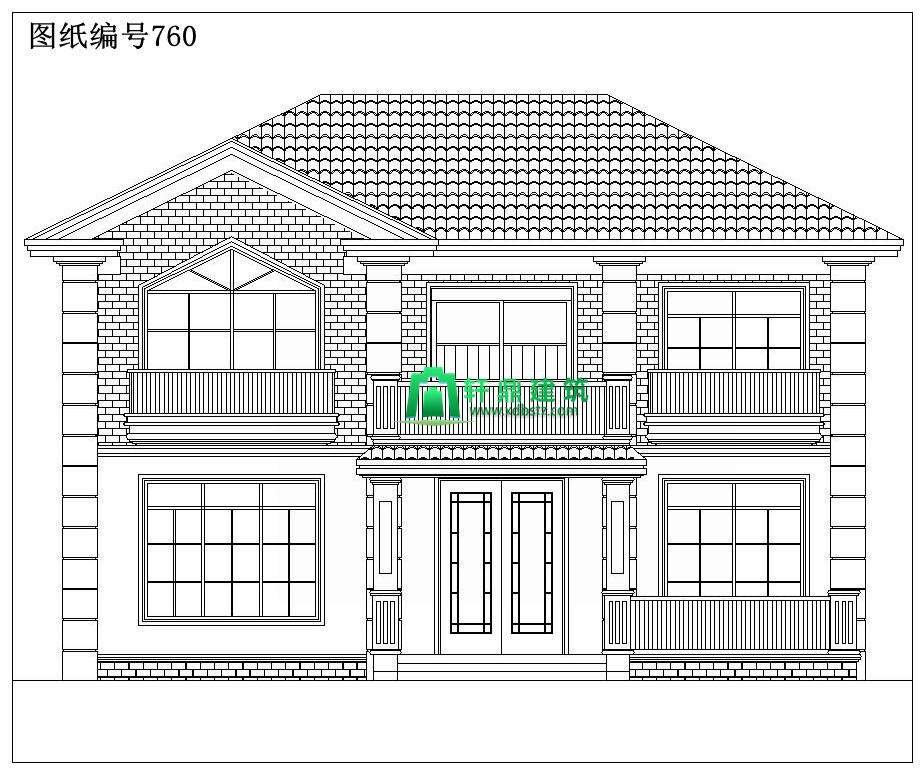

正立面圖：

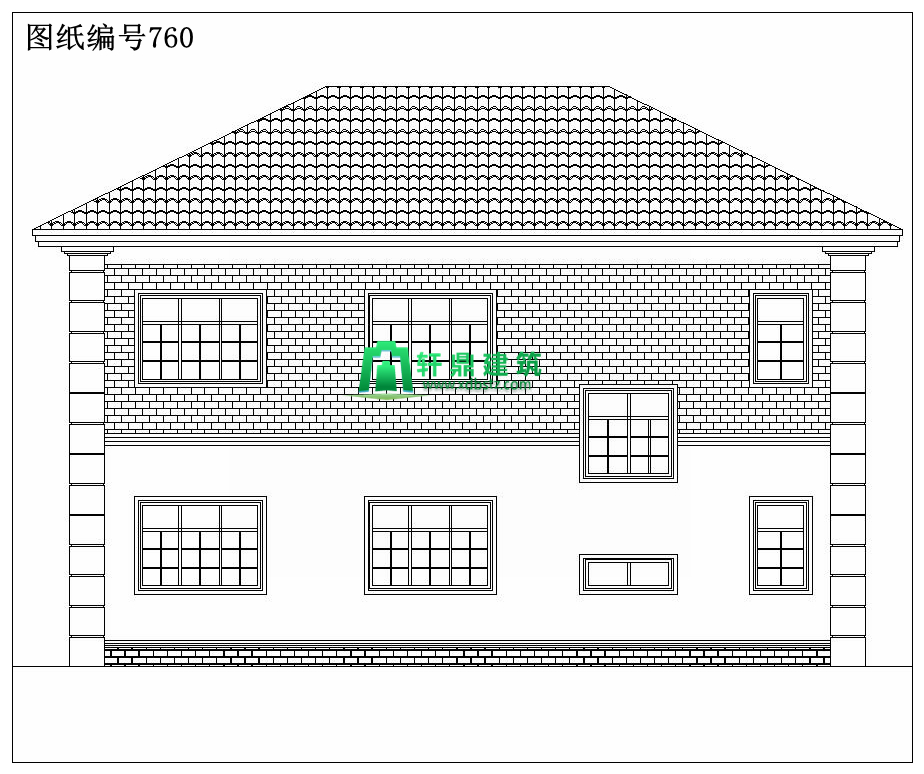

背立面圖：

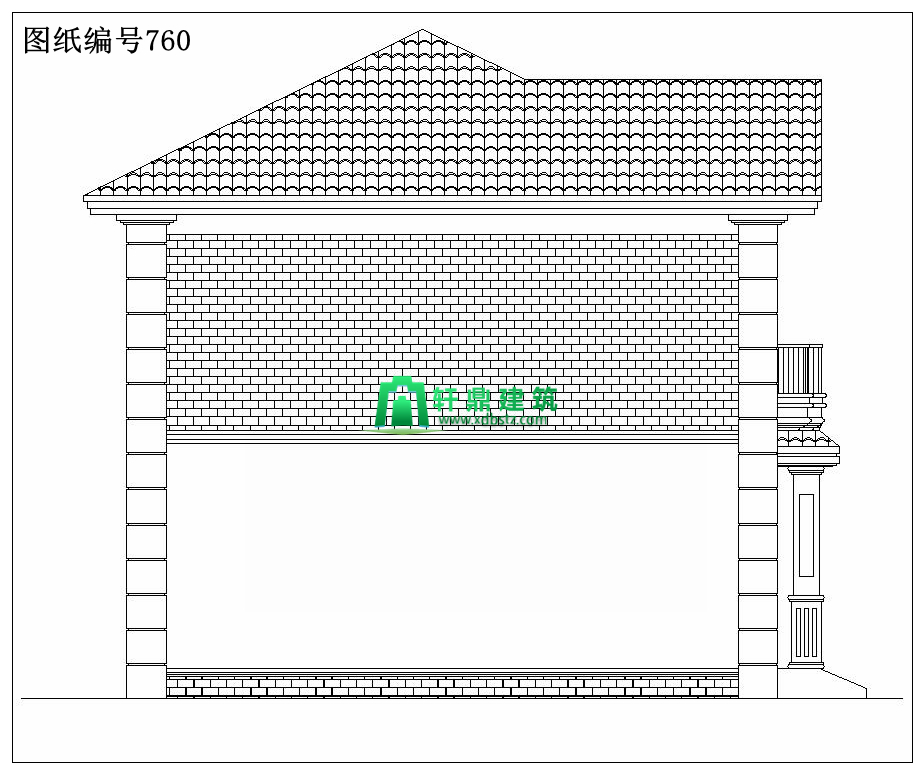

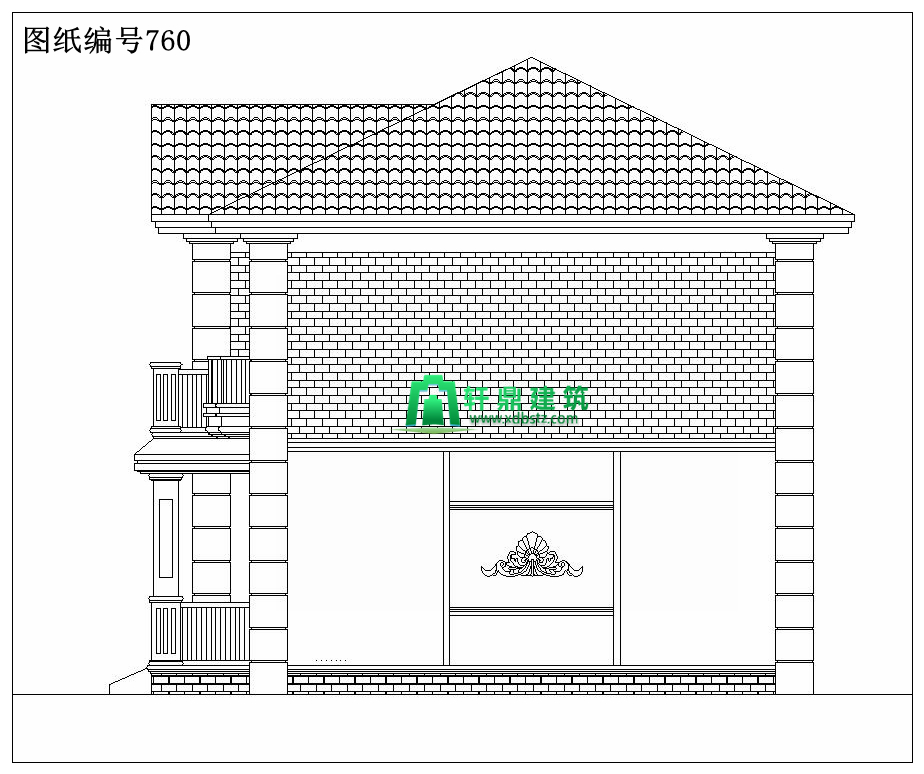

左立面圖：

右立面圖：
