圖紙為A3施工激光藍圖+ A4高清效果圖照片，不提供電子版，本套成品模板圖紙已經完善，不做任何修改，如需定制修改設計請點擊定制設計。

圖紙介紹：

一款總面積137平方米的二層小戶型歐式別墅設計方啊，即使體量很小建這種款式是不是也很大氣呢！

設計功能：

☑ 占地尺寸：10.40*9.25米

☑ 占地面積：88.06㎡

☑ 建筑面積：137.01㎡

☑ 建筑結構：框架結構

☑ 造價估算：18-23萬

注：占地面積為一層建筑面積（平面圖有標注）+外部臺階或連廊的面積，面寬為東西兩墻（包括墻體厚度）的距離，進深為后墻到門樓柱子前端的距離。

施工參數：
建筑層數：地上2層，建筑總高度（到屋脊高度）：9.156米，建筑面積：137.01平方米。
結構體系：框架結構，抗震設防烈度七度，屋面為現澆混凝土屋面。
樓層層高：一層層高3.4米，二層層高3.2米。

正面效果圖：

側面效果圖：

俯視效果圖：

背面效果圖：

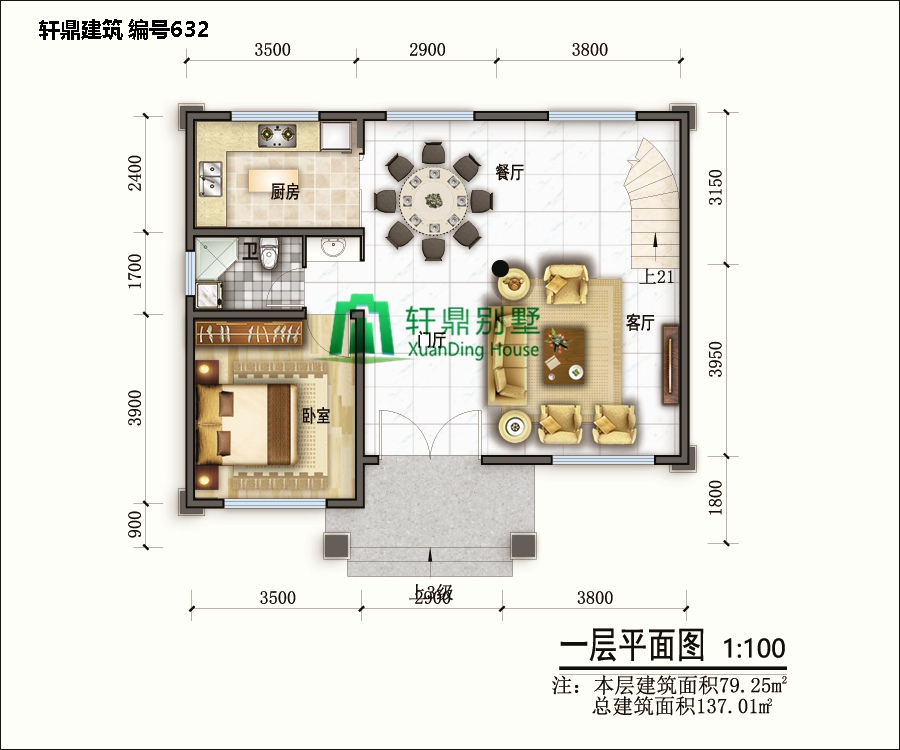

一層平面圖：

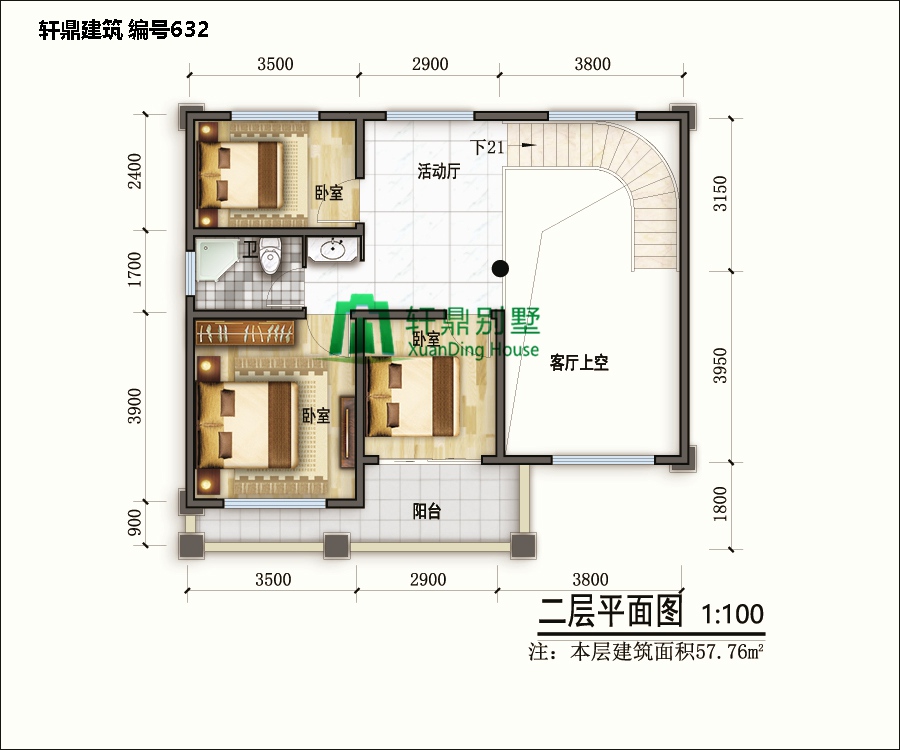

二層平面圖：

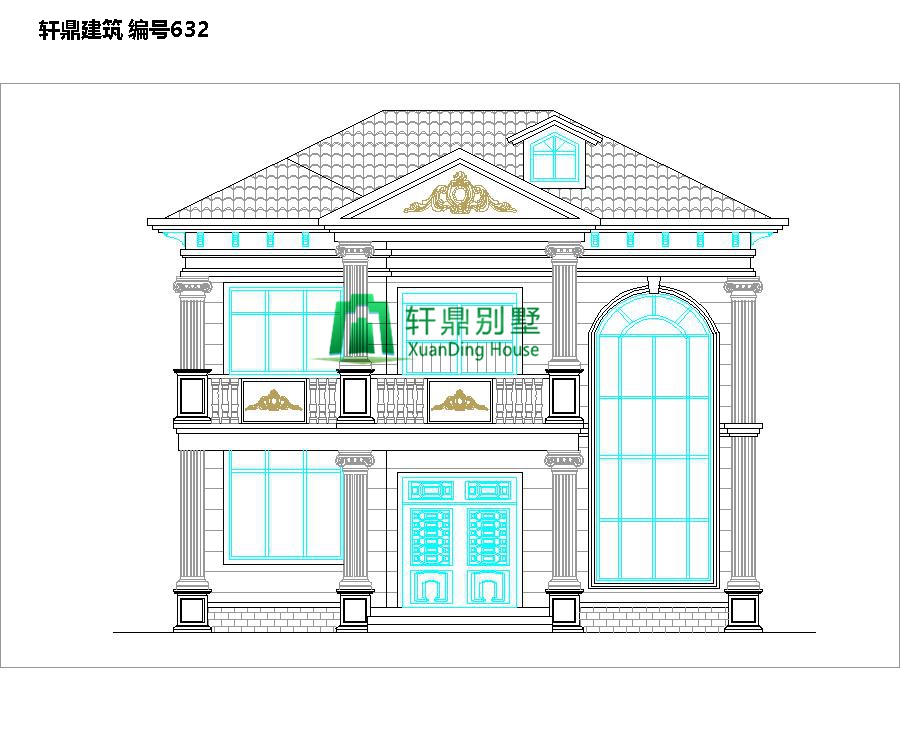

正立面圖：

背立面圖：

左立面圖：

右立面圖：
