圖紙為A3施工激光藍圖+ A4高清效果圖照片，不提供電子版，本套成品模板圖紙已經完善，不做任何修改，如需定制修改設計請點擊定制設計。

圖紙介紹：

湖南常德江總20*15一層自建房案例。江總這套戶型面寬20米，進深15米。是一款布局功能齊全一層戶型圖。屋面采用經典不過時的哦紅色琉璃瓦鋪蓋，墻面用面磚搭配深淺不一的黃色真石漆。獨特的三角形門頭加上歐式構件，凸顯別墅建筑。別墅的背面六扇窗戶鋪設，加大室內的明亮通透，室內寬敞明亮。是一款不錯的一層樓設計方案。含全套施工圖紙，圖紙齊全，請朋友們放心購買。

設計功能：

☑ 占地尺寸：20.2*15米

☑ 占地面積：285.20㎡

☑建筑面積：285.20㎡

☑ 建筑結構：磚混結構

☑ 造價估算：28-33萬

☑ 一層建筑面積（包含外墻）：285.20㎡

注：占地面積為一層建筑面積（平面圖有標注）+外部臺階或連廊的面積，面寬為東西兩墻（包括墻體厚度） 的距離，進深為后墻到門樓柱子前端的距離。

施工參數：
建筑層數：地上1層，建筑總高度（到屋脊高度）：6.511米，建筑面積：285.20平方米。
結構體系：磚混結構，抗震設防烈度七度，屋面為現澆混凝土屋面。
樓層層高：一層層高3.6米。

后期效果圖：

俯視效果圖：

背面效果圖:

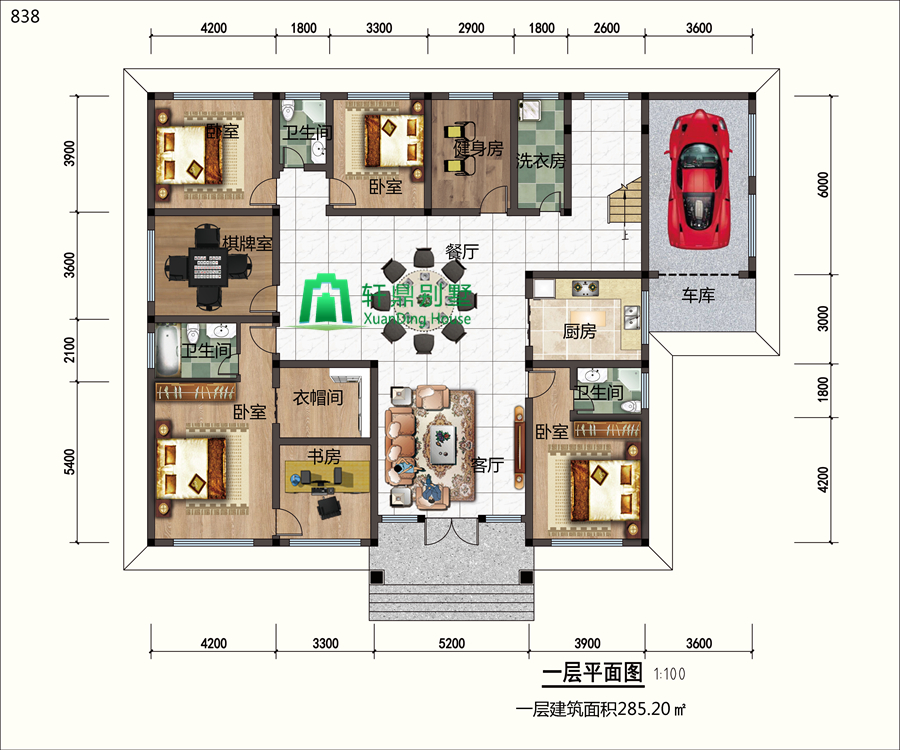

一層平面圖：本層建筑面積285㎡。一共四間臥室，主次分明。主臥設計了衛生間+衣帽間+書房，讓業主擁有寬敞的居住空間。長輩房帶套衛，方便長輩起夜。兩間子女臥室，衛生間的位置也非常的近。單獨的洗衣房空間，方便家人的日常家務，也可改為雜物間。健身房，閑暇之余鍛煉身體。

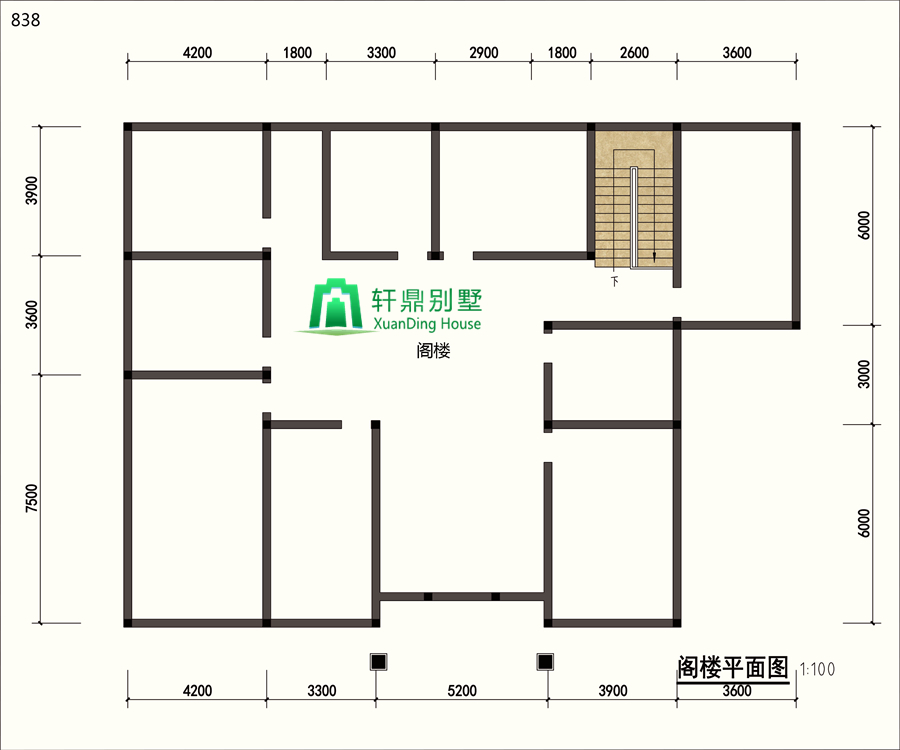

閣樓平面圖：

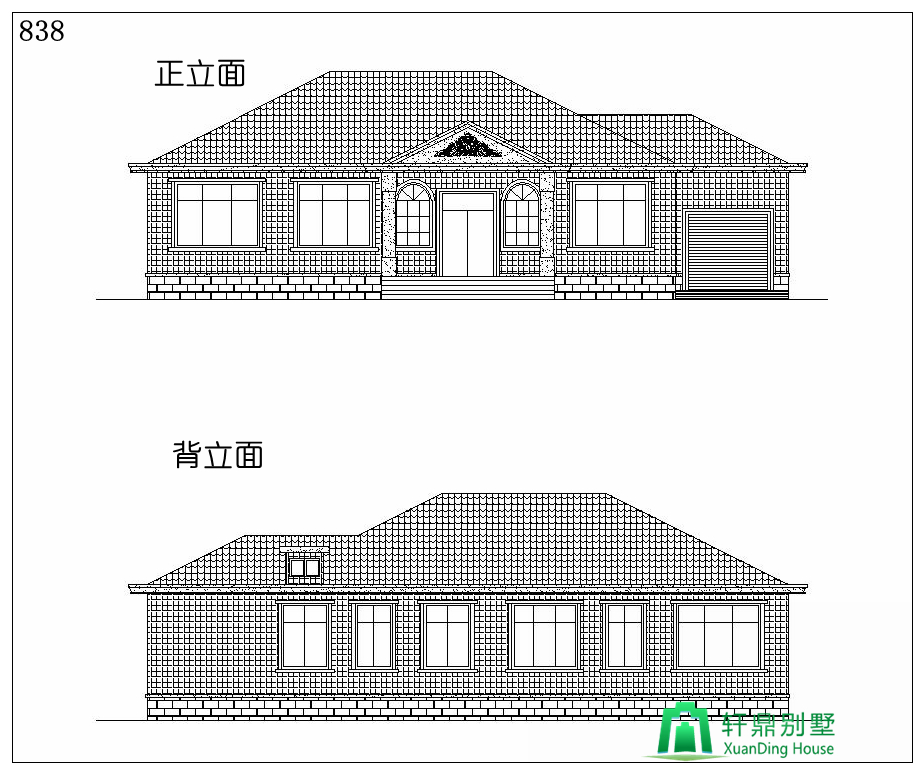

正背立面圖：

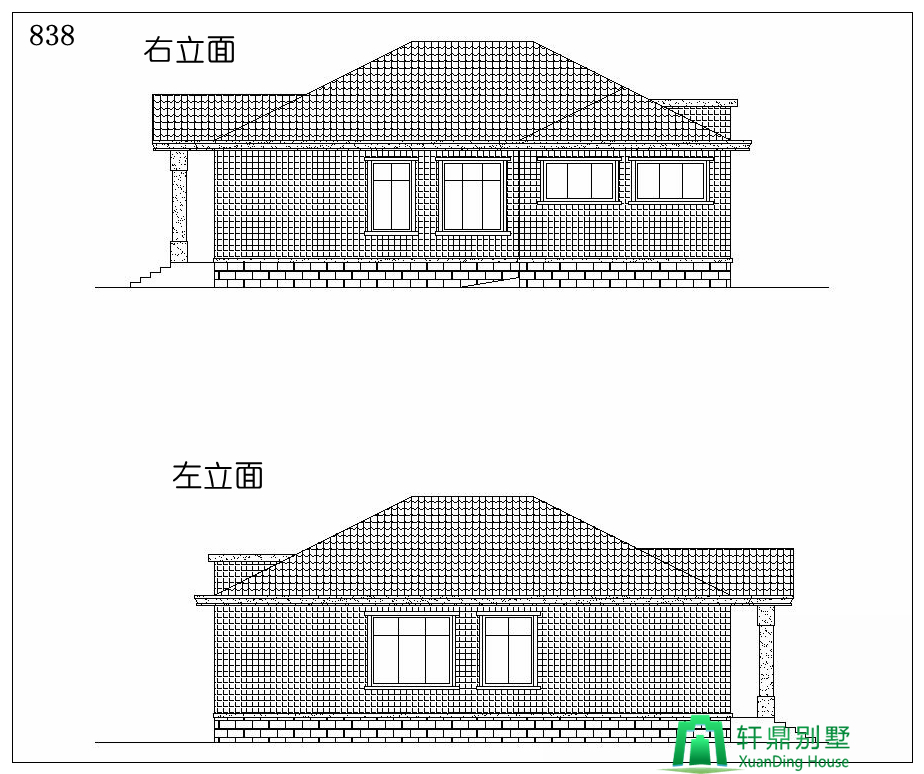

左右立面圖：
