圖紙為A3施工激光藍圖+ A4高清效果圖照片，不提供電子版，本套成品模板圖紙已經完善，不做任何修改，如需定制修改設計請點擊定制設計。

圖紙介紹：

一款簡約的一層農村別墅自建房，占地146平方，悶層多個儲藏室，可以用來放雜物等。一樓共三個臥室。外觀線條層次分明，色彩低調，這款設計造價較低，農村的施工隊伍也照樣蓋。含全套施工圖紙，圖紙齊全，請放心購買。

設計功能：

☑ 占地尺寸：14.2*11.7米

☑ 占地面積：146.43㎡

☑ 建筑面積：146.43㎡

☑ 建筑結構：磚混結構

☑ 造價估算：15-18萬

☑ 一層建筑面積（包含外墻）：146.43㎡

注：占地面積為一層建筑面積（平面圖有標注）+外部臺階或連廊的面積，面寬為東西兩墻（包括墻體厚度） 的距離，進深為后墻到門樓柱子前端的距離。

施工參數：
建筑層數：地上層，建筑總高度（到屋脊高度）：7.685米，建筑面積：146.43平方米。
結構體系：磚混結構，抗震設防烈度七度，屋面為現澆混凝土屋面。
樓層層高：一層層高4.1米。

后期效果圖：

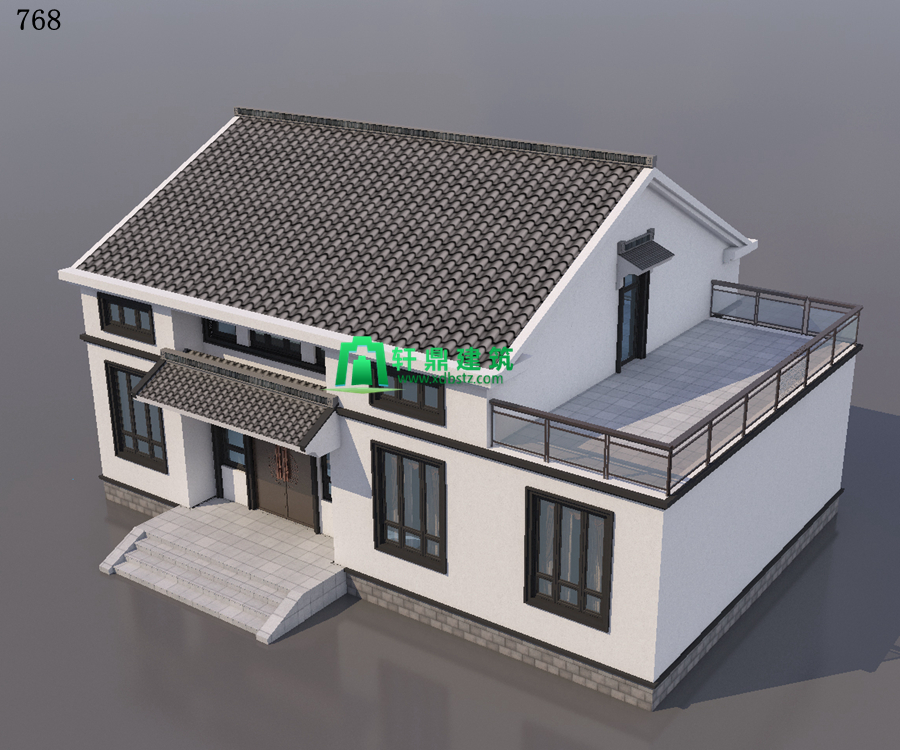

俯視效果圖：

背面效果圖：

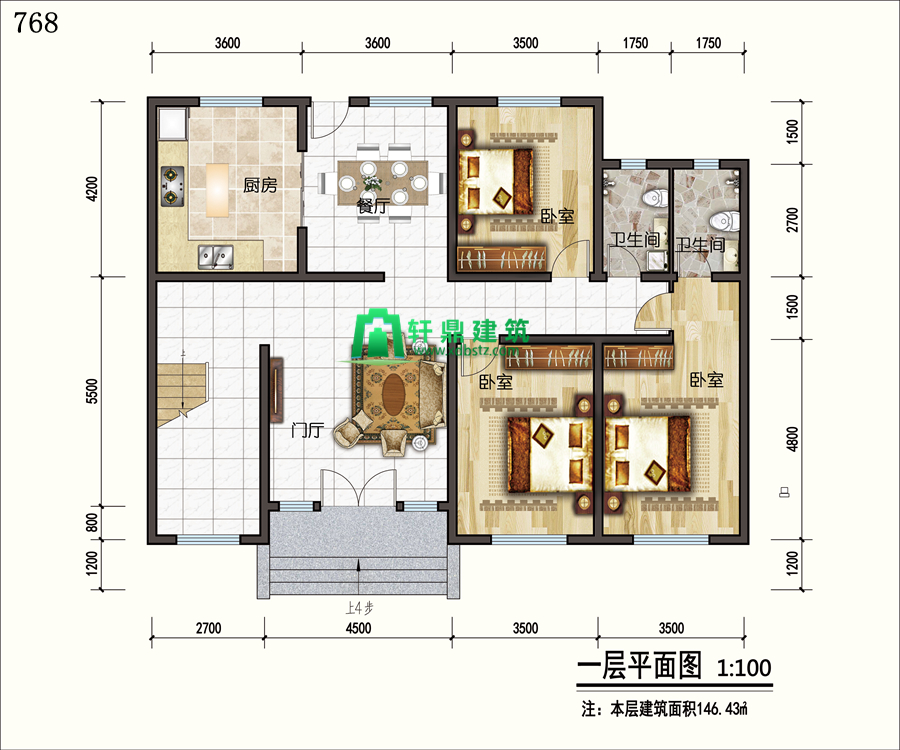

一層平面圖：

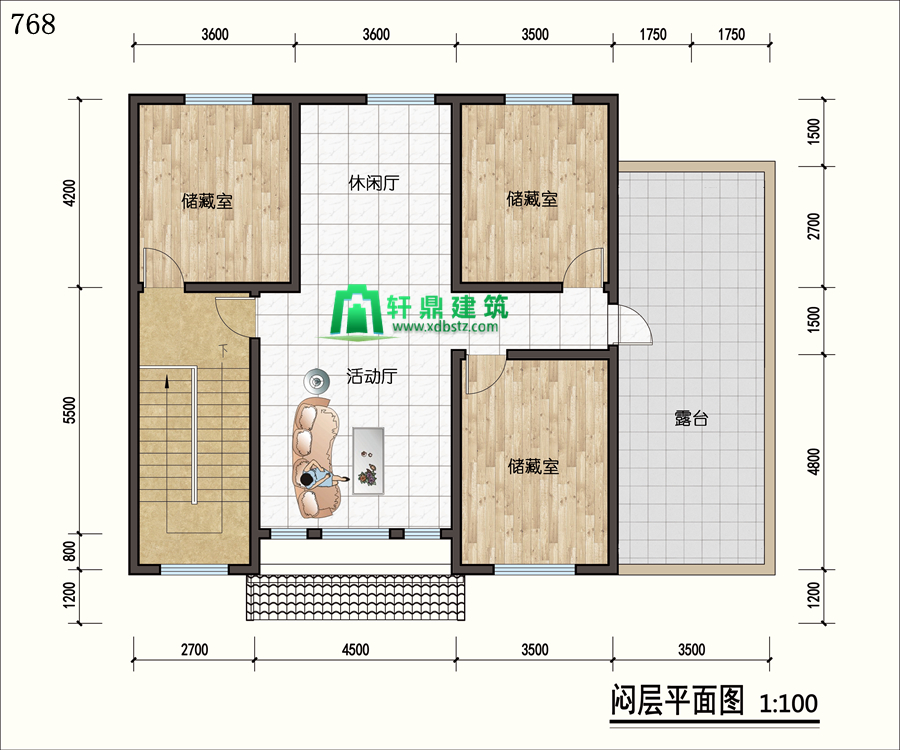

悶層平面圖：

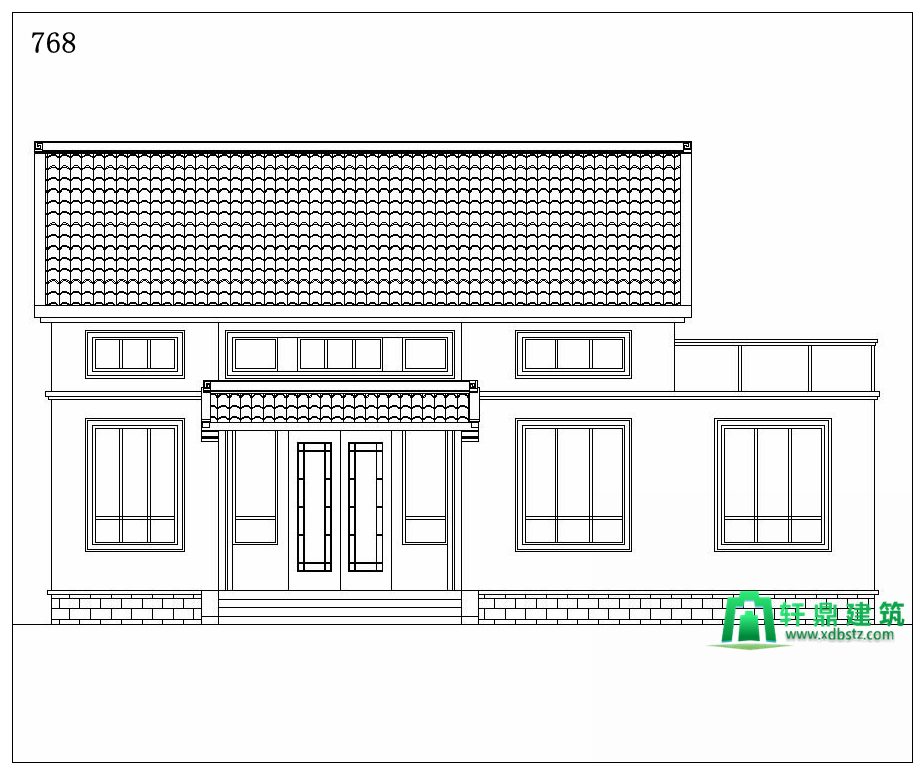

正立面圖：

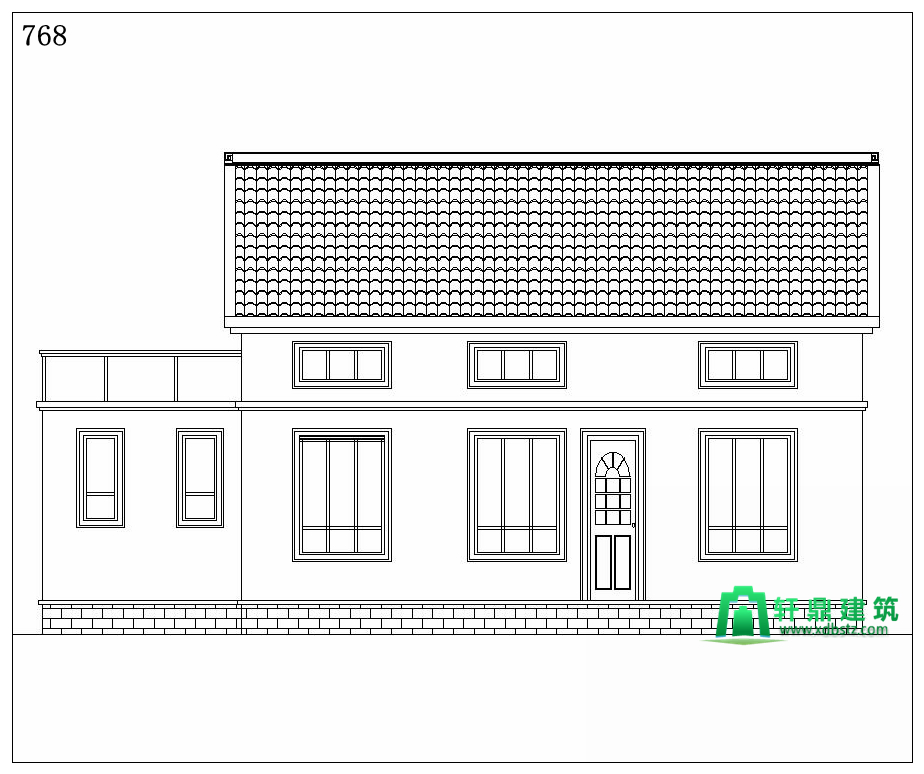

背立面圖：

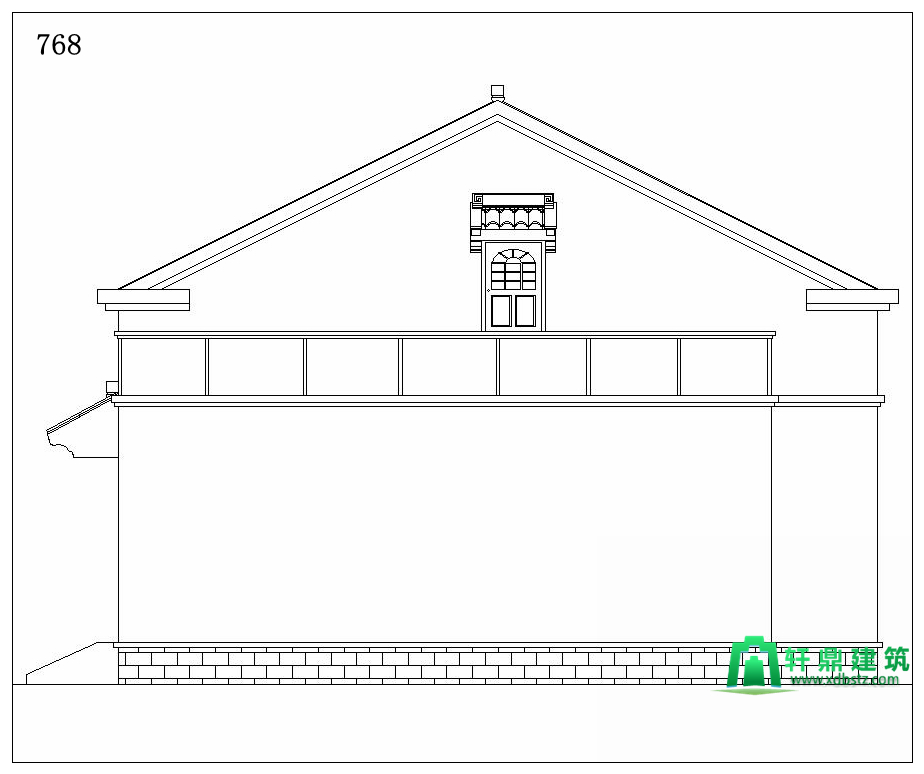

左立面圖：

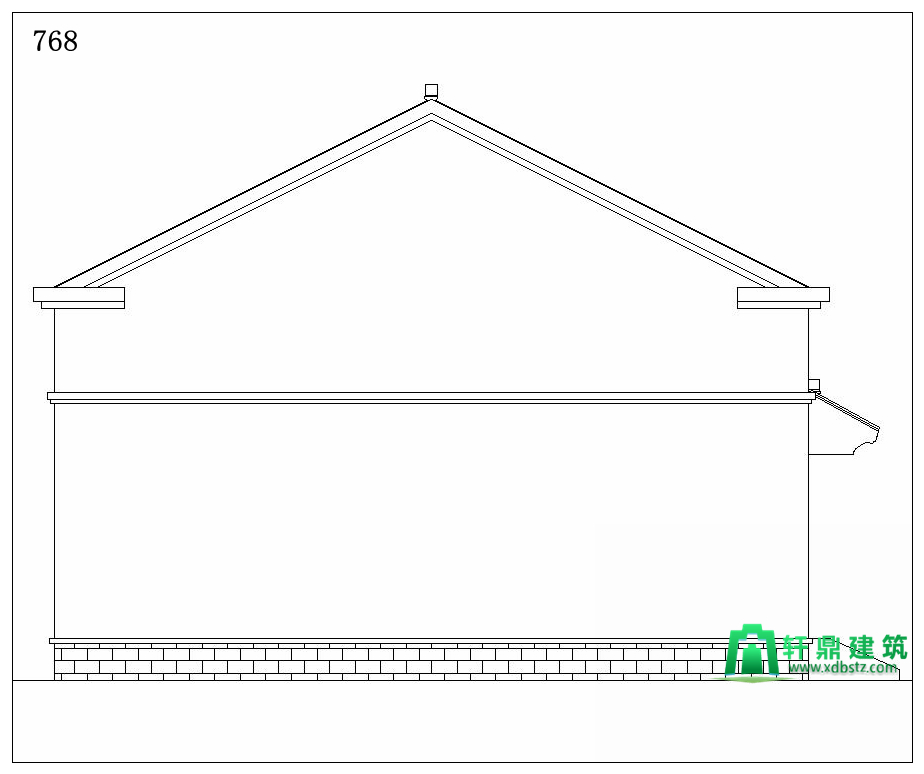

右立面圖：
